CSWA考试练习用异形锁块结构

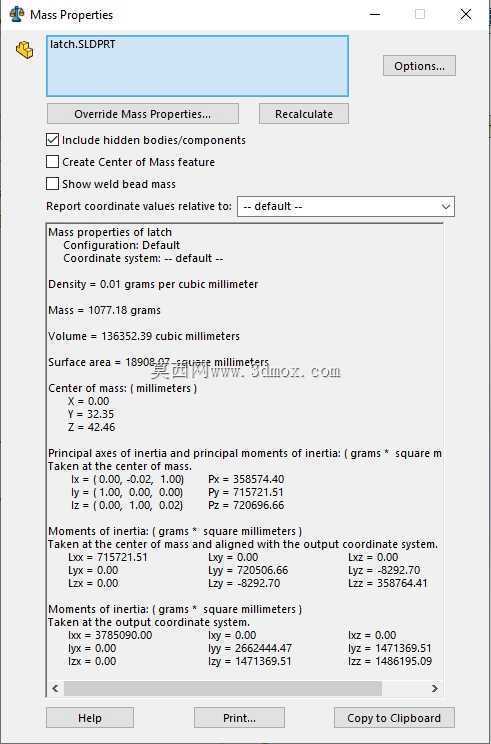

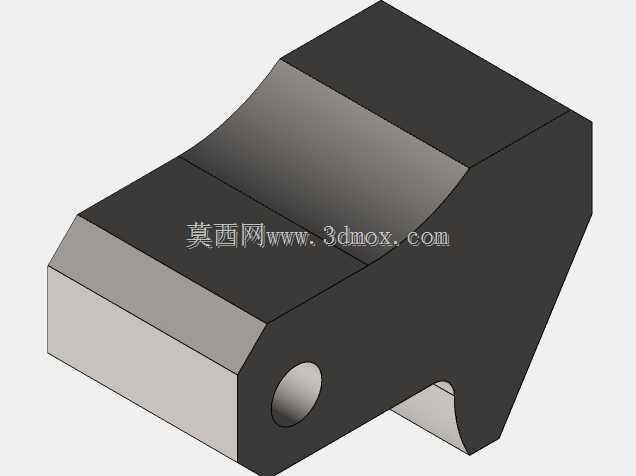

　　在机械设计能力考核的实操环节中，这类异形结构块是CSWA认证考试里非常典型的基础建模考核载体，主要用于考察应试者对草图绘制、特征拉伸、切除打孔、圆角过渡等基础SolidWorks操作的掌握程度，同时也能检验设计人员对零件加工逻辑的理解，避免出现建模特征与实际机加工流程相悖的问题。从实际应用场景来看，这类带弧形过渡面与侧向通孔的块类零件，常作为小型锁紧机构中的定位锁块使用，在工装夹具、小型设备的快锁结构中十分常见，工作时依靠弧形面完成导向滑入，侧向孔用于穿装销轴完成铰接固定，底部的缺口结构则用于卡入配套的限位件，实现锁紧状态的位置保持。

　　设计这类零件时，首先要确定整体的安装边界，零件整体为近似长方体的基座，总长度控制在60mm范围内，宽度方向尺寸为38mm，高度方向总高32mm，能够适配多数小型锁紧机构的安装空间，不会与周边的其他结构件产生运动干涉。建模过程遵循实际加工的工序逻辑，首先绘制底部的矩形草图，拉伸形成零件的基础基座，基座部分的高度为12mm，这部分是零件的主要承载结构，表面粗糙度要求达到Ra3.2，保证安装时与贴合面的接触稳定性。之后在基座上方绘制带倾斜角度与弧形轮廓的上部草图，拉伸形成上部的楔形导向结构，弧形面的半径设置为25mm，倾斜面的拔模角度为8度，能够保证锁块在滑入配合位时的顺畅性，不会出现卡滞问题。

　　侧向的铰接孔采用完全贯穿的切除特征生成，孔的直径为8mm，孔中心距离零件底面的高度为10mm，距离零件前端面的距离为15mm，这个位置的设置需要保证销轴穿装后，锁块摆动时的转动中心与弧形导向面的轨迹匹配，避免转动过程中出现结构干涉。零件底部的缺口采用拉伸切除的方式生成，缺口的宽度为12mm，深度为8mm，缺口的两个侧边做了1mm的圆角过渡，减少应力集中的问题，同时也能在卡入限位件时避免锐边刮擦配套零件的表面。零件所有的外棱边都做了0.5mm的倒角处理，既符合机加工的工艺要求，去除加工产生的毛刺，也能避免安装过程中锐边划伤操作人员。

　　从功能特性来看，这个零件的结构虽然简单，但涵盖了机械零件设计中最基础的几个设计要点：首先是安装基准的选择，以零件的底面与前端面作为主要的安装定位基准，所有孔位、轮廓的尺寸都从这两个基准出发标注，保证加工时的尺寸精度；其次是运动轨迹的匹配，弧形导向面的轮廓需要与锁块摆动的圆弧轨迹重合，保证锁紧过程中运动顺畅无卡顿；第三是工艺性考量，所有的特征都采用常规的铣削、钻孔工艺即可完成加工，不需要特殊的刀具或工装，加工成本低，适合小批量生产使用。在建模练习过程中，应试者需要注意草图的完全定义，避免出现欠定义的线条导致特征生成错误，同时要注意特征生成的顺序，按照先基础主体、后附加结构、最后切除与倒角的顺序建模，和实际加工的工序保持一致，这样建出的模型不仅参数准确，后续修改尺寸时也不会出现特征报错的问题，能够为后续的装配、工程图生成打下良好的基础。这类基础零件的建模练习，是机械设计人员掌握三维建模逻辑的必经环节，只有把这类基础结构的建模思路、尺寸标注逻辑、工艺匹配要求吃透，才能应对更复杂的装配体设计任务。
