卡入式六角轴用快装垫片结构设计

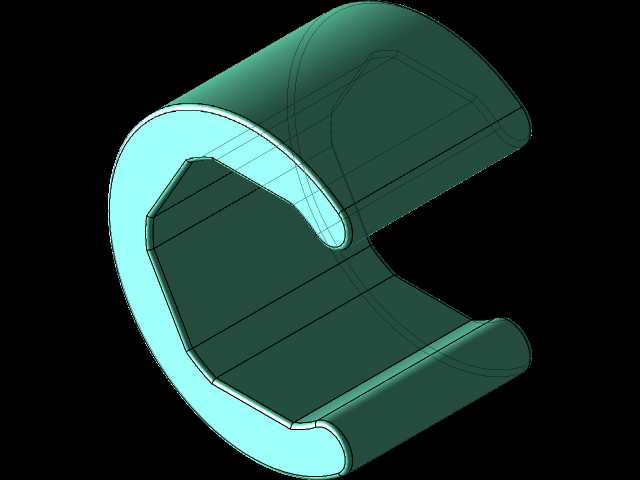

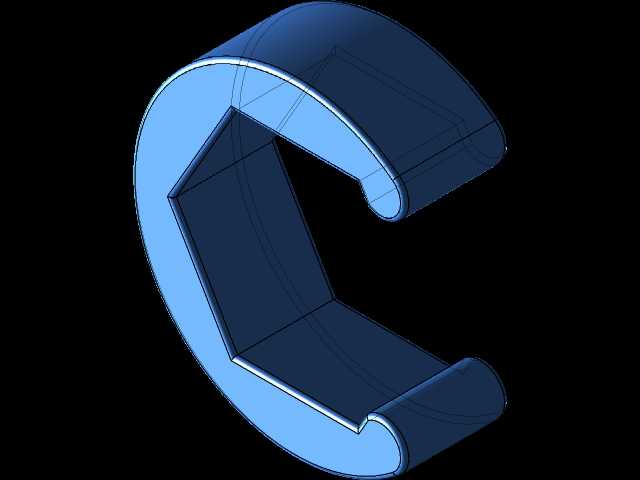

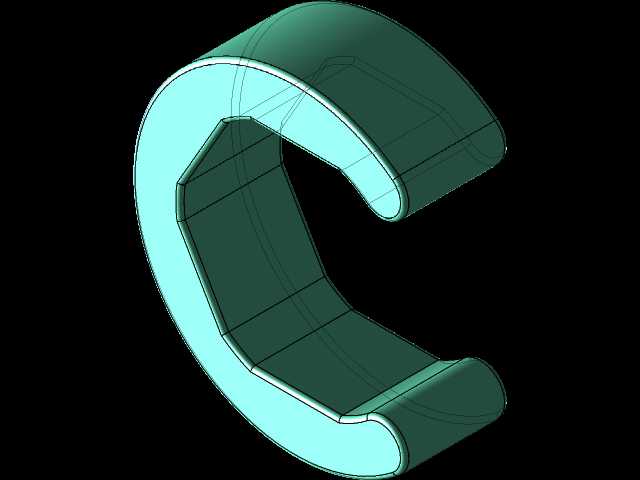

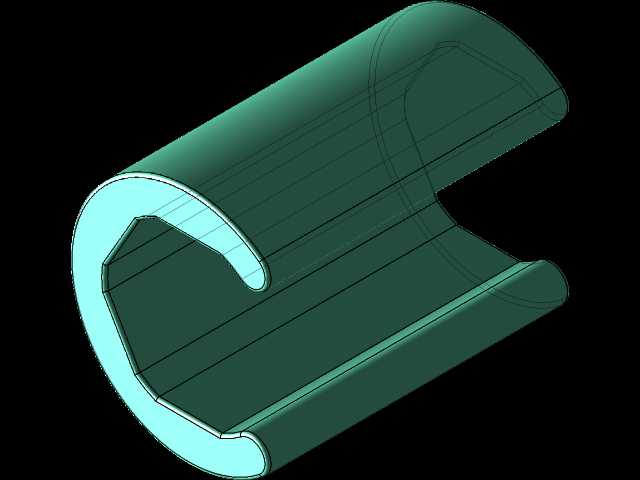

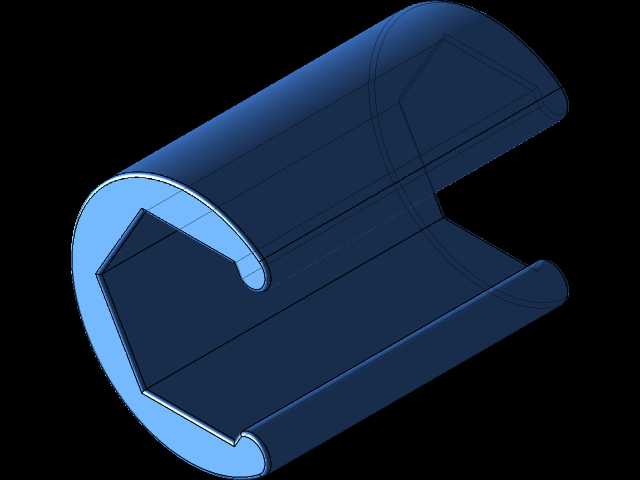

在FRC机器人竞赛、小型自动化输送线、桌面级3D打印机传动组、DIY创客机械结构这类需要频繁调整轴上零件位置的场景里，传统闭合式六角垫片安装时必须先拆下轴端的带轮、轴承、联轴器等零件才能套入，调试和维护时拆装效率极低，卡入式六角垫片正是为解决这一实际工程痛点设计的轴用紧固件。这款垫片采用侧边开口的C型卷边结构，开口轮廓完全匹配对应规格六角轴的对边尺寸，安装时无需拆卸轴端已装配的任何零部件，只需将开口对准六角轴的平面侧向推入，就能卡合在六角轴的对应位置，实现轴向定位，相比传统闭合垫片能减少70%以上的拆装调试时间，尤其适合赛事现场快速调整、设备频繁改型的使用场景。设计时特意将开口处的两个边缘做了向内收的圆弧卷边结构，一方面能在卡入时起到导向作用，避免硬刮蹭六角轴表面造成镀层脱落或轴面划伤，另一方面卷边形成的局部加强筋能提升开口处的结构强度，避免频繁拆装导致开口扩张、卡合松动的问题。垫片主体采用等壁厚的卷制结构，壁厚均匀性控制在±0.1mm范围内，既保证3D打印时FDM工艺无需支撑就能一次成型，SLA工艺打印时也不会出现局部积料或壁厚过薄导致的强度不足问题，打印完成后仅需去除底部少量支撑就能直接使用，无需二次机加工。目前这款垫片适配1/2"标准六角轴与1/2"Thunder六角轴两种常用规格，轴向厚度为1/4英寸，安装时需注意六角轴的平面需与垫片开口方向对齐，推入后旋转30度即可让垫片内六角面与轴的六角面完全贴合，此时垫片无法沿径向脱出，能承受常规传动场景下的轴向窜动力，可用于轴上轴承、隔套、同步轮的轴向限位，也可用于多段轴拼接时的位置预定位。需要注意的是，这款垫片属于轻载定位紧固件，不适合大扭矩重载传动的轴向承重场景，若用于冲击载荷较大的位置，可在垫片外侧额外加装一个开口挡圈作为二次防脱结构，进一步提升连接可靠性。垫片的外圆做了圆角过渡处理，没有尖锐棱角，安装时不会划伤操作人员手套或手部，也不会与周边相邻的转动零件发生勾挂干涉，在紧凑安装空间内也能顺利完成装配操作。
