多股拉线对接用拉拔器原型结构设计

在线缆装配、小型结构件索具预紧的作业场景中，常遇到多股拉线两端需要精准对位拉紧、再与倒钩类连接件完成扣合的工序，常规的尖嘴钳、普通夹钳受限于夹持力分布不均、对位精度差，很容易在拉紧过程中出现拉线散股、对接错位的问题，尤其是直径1/4英寸规格的多股拉线，作业时既要保证两端夹持的同轴度，又要控制拉紧行程不超过索具的连接余量，这款拉拔器就是针对这类细分作业需求开发的原型结构。

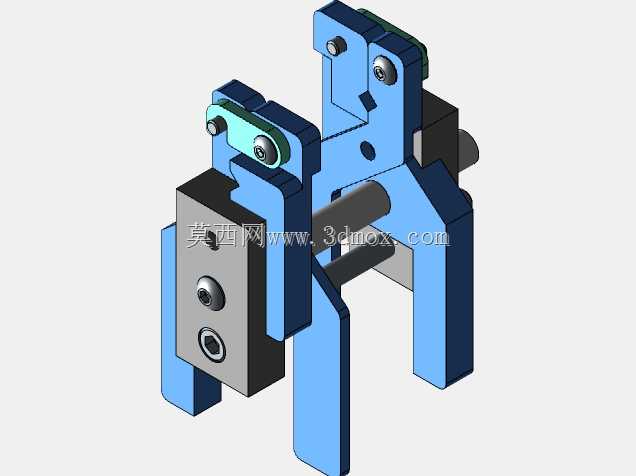

从功能实现逻辑来看，整个结构采用双爪联动夹紧的设计思路，夹持爪部分适配FDM增材制造的工艺特性做了壁厚优化，爪部的夹持面做了适配拉线外径的圆弧槽型，避免硬夹持对拉线外层造成损伤；中间的承压块采用1/2英寸厚度的铝制板材加工，既保证拉紧作业时的结构刚性，不会因为受力出现形变导致夹持打滑，又能控制整体工具的自重，方便手持作业时灵活调整对位角度；锁定板采用1/8英寸厚度的铝板制作，配合铰接的杠杆手柄实现夹紧后的位置锁止，不需要作业人员持续施加握力就能保持稳定的拉紧状态，降低长时间对位作业的操作疲劳。

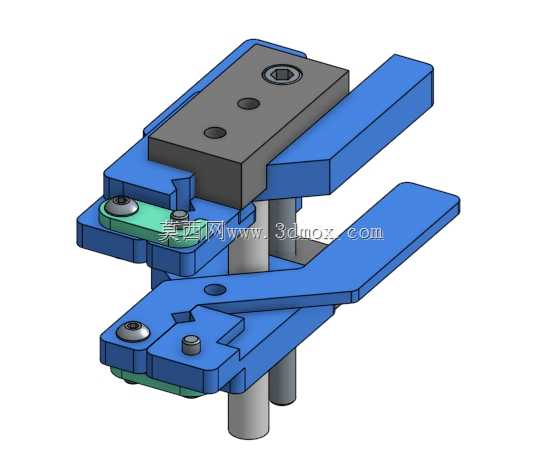

结构布局上采用上下平行的双导杆作为滑动导向，两个夹爪分别安装在上下滑动座上，沿导杆做轴向移动来调整夹持间距，导杆的伸出长度做了限位设计，最大张开行程刚好适配1/4英寸拉线对接时所需的拉紧余量，不会出现行程过大拉损拉线连接端的问题。顶部的压板通过内六角螺钉与上滑动座紧固，既可以作为受力时的承压面，也能在需要调整夹持预紧力时，通过螺钉微调压板与夹爪的间隙，适配不同外层硬度的多股拉线。手柄部分做了加长力臂设计，作业时通过捏合手柄就能带动联动机构让两个夹爪同步相向移动，保证两端拉线的受力始终沿轴向分布，不会出现偏载导致的拉线歪斜。

作为原型验证结构，各部件的安装边界做了明确的公差预留，增材制造的夹爪与铝制件的配合面预留了0.2mm的装配间隙，避免加工误差导致的装配卡滞；铰接位置的销轴采用标准圆柱销，方便后期磨损后快速更换。整个工具没有复杂的弹性零件，依靠杠杆的机械自锁特性保持夹紧力，在户外无气源、无电源的作业场景下也能独立使用，针对小批量索具装配、设备拉线调试这类零散作业场景，能有效提升对接作业的效率，降低拉线对接时的对位偏差率。
