径向式发动机铰接连杆结构设计

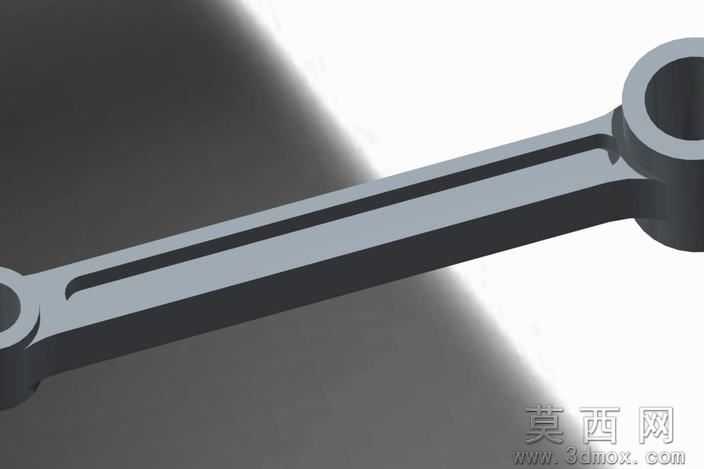

本作品为径向式发动机配套的铰接连杆三维建模作品，建模阶段围绕径向发动机的动力传递需求展开结构设计，首先梳理铰接连杆在径向发动机中的工作逻辑：作为连接活塞与曲轴的核心传动部件，铰接连杆需要承受活塞往复运动产生的交变冲击力，同时将活塞的直线往复运动转化为曲轴的旋转运动，因此建模时优先保证结构强度与运动适配性。建模过程中先绘制连杆主体的二维轮廓草图，精准确定大小端孔的中心距、杆身截面的渐变参数，杆身采用工字形截面设计，在保证整体结构刚度的同时尽可能降低部件自重，减少发动机运转过程中的往复惯性力。针对铰接结构的配合需求，对连杆大小端的铰接孔位做了公差适配的结构预留，大小端的环形端面做了倒角处理，避免装配过程中出现锐边干涉，同时也能减少应力集中风险。材质设定阶段，为匹配发动机连杆的实际工况，赋予模型合金钢材质属性，调整材质的金属粗糙度、反光度参数，还原锻钢连杆经机加工后的表面质感，杆身部分做了哑光金属质感处理，大小端的铰接孔内壁做了高光机加工面的质感区分，让模型的视觉呈现更贴近真实工业零件的状态。渲染阶段采用侧上方柔光打光方案，突出连杆杆身的轮廓线条与结构层次感，通过光影变化清晰展现杆身的截面形态、大小端的环形结构以及铰接部位的细节特征，避免光影过强掩盖结构细节。设计过程中充分考虑铰接连杆的运动特性，对杆身与大小端的过渡区域做了圆弧过渡优化，分散部件运转时的应力集中点，提升部件的疲劳强度，同时严格控制各部分的尺寸比例，保证连杆在径向发动机的星形气缸布局中能够顺畅完成铰接摆动，不会与周边部件发生运动干涉。整体模型完整还原了径向发动机铰接连杆的核心结构特征，结构比例协调，细节表达清晰，能够直观展现该类发动机传动部件的设计逻辑与结构特点。
