离心式鼓风机主体结构三维设计作品

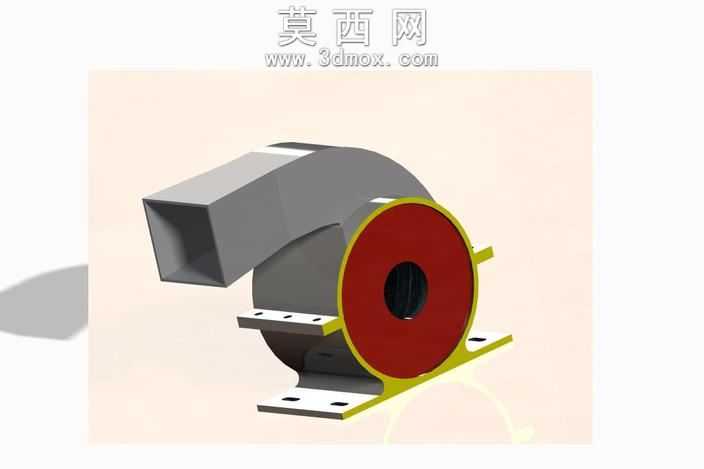

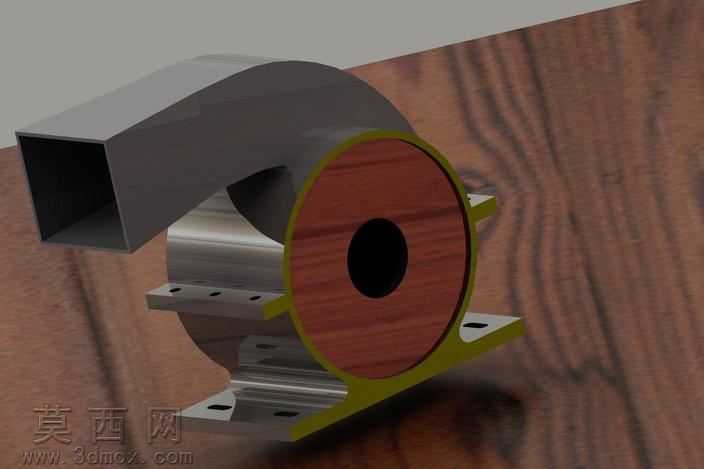

本作品为离心式鼓风机的主体结构三维设计，建模过程中首先对鼓风机的核心功能模块进行拆解，将整体划分为蜗壳腔体、叶轮安装座、支撑机架、进出风连接段四个核心部分，遵循机械设计的装配逻辑逐步完成各部件的参数化建模。建模阶段严格参考通用离心风机的结构比例，对蜗壳的渐开线型面进行精准拟合，保证腔体的流道顺滑过渡，避免出现直角转折影响气流输送效率；叶轮安装位采用同轴定位设计，预留了标准的轴系装配间隙，支撑机架的安装孔位按照通用设备安装规范进行排布，保证模型可直接对接后续的工程出图环节。材质渲染阶段针对不同部件的实际应用材质进行区分设置，蜗壳主体采用哑光深灰的冷轧钢板材质，还原工业设备壳体的磨砂金属质感，前端叶轮端盖采用饱和度较高的枣红色漆面材质，搭配亮黄色的支撑固定支架，通过色彩区分强化模型的结构层次感，安装底座做了发黑处理的金属质感表现，还原铸铁底座的厚重质感，各部件的边缘做了符合实际加工工艺的倒角处理，避免出现尖锐直角的非真实设计。结构设计上充分考虑鼓风机的实际运行逻辑，蜗壳的出风口采用方转直的过渡结构，适配常规的通风管道连接需求，支撑支架采用双侧托举的结构形式，保证叶轮运行时的结构稳定性，底座预留了减震垫的安装位，还原真实设备的安装需求。设计过程中优先保证模型的可编辑性，各部件均为独立参数化特征，可根据实际风量风压需求调整蜗壳尺寸、叶轮直径、进出风口口径等核心参数，模型的装配关系完全符合实际生产的装配流程，不存在干涉错位的问题，可用于风机结构教学、产品方案演示、工程参考等多种场景，渲染阶段采用暗背景侧光打光，突出金属材质的反光特性与结构轮廓，让各部件的衔接关系清晰呈现，便于观察整体的结构布局。
