星形发动机活塞组件装配结构设计

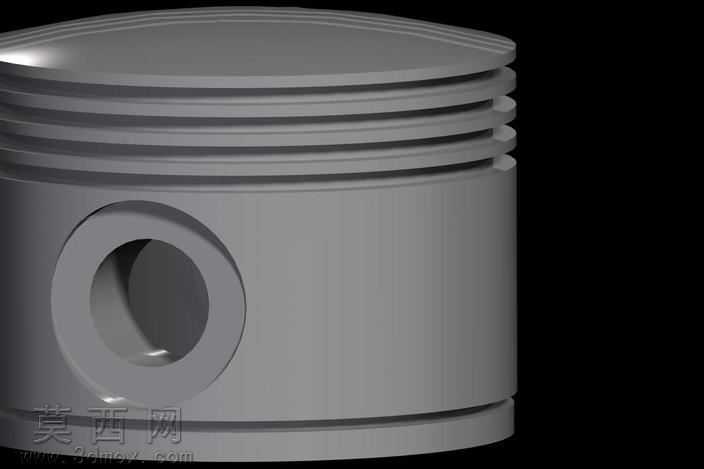

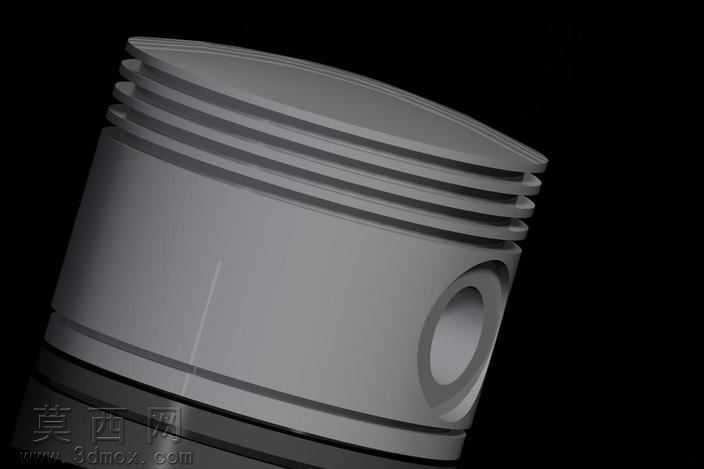

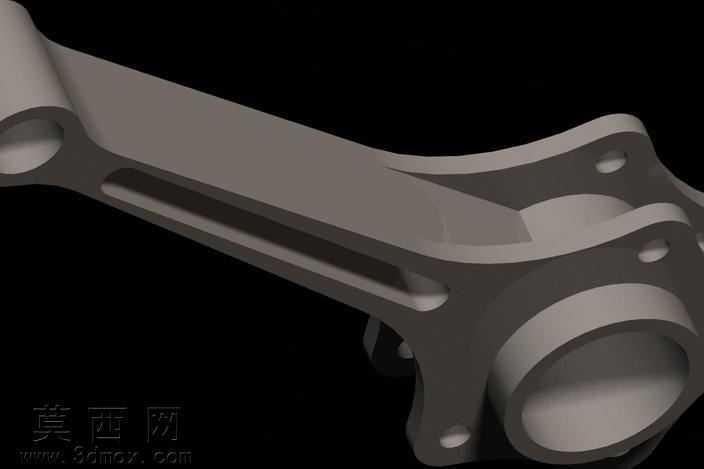

本作品为星形发动机核心活塞组件的装配三维设计，建模过程中严格遵循内燃机活塞的实际工程尺寸比例，先完成单个活塞主体的特征构建：通过旋转凸台命令生成活塞的基本柱体轮廓，精准绘制活塞头部的多道环槽结构，每道环槽的宽度、深度、间距均参考航空星形发动机的实际设计参数，保证后续活塞环装配的匹配度。针对活塞销座部分，采用拉伸切除与圆角过渡结合的方式，构建出销孔的完整结构，对销座与活塞主体的衔接位置做了应力优化的圆角处理，避免应力集中问题，还原实际零件的工艺设计细节。材质渲染阶段，为活塞主体赋予了高硅铝合金的材质属性，调整金属粗糙度、反射率参数，模拟铸铝活塞经机加工后的细腻金属质感，环槽边缘做了轻微的倒角高光处理，还原机加工零件的边缘特征，背景采用纯黑渐变环境，突出活塞组件的结构轮廓，通过三点布光的渲染设置，让活塞表面的光影过渡自然，清晰展现柱面的弧度、环槽的层级结构以及销孔的凹陷特征。装配设计层面，严格对齐星形发动机的气缸排布逻辑，保证每个活塞的销孔轴线与对应连杆的安装轴线完全重合，设置了合理的装配配合关系，既还原实际装配的约束逻辑，也为后续运动仿真预留了活动自由度。设计过程中重点考量了星形发动机活塞的工作特性，对活塞裙部的型线做了适配性调整，保证活塞在气缸内往复运动时的导向稳定性，头部的环槽数量与排布参考了大排量星形发动机的密封需求，兼顾气环与油环的安装空间，整体模型结构完整，细节还原度高，可作为内燃机结构学习、装配原理演示的三维参考素材，帮助学习者直观理解星形发动机核心往复部件的结构形态与装配逻辑。
