电力设备配套快速复位滑动机构

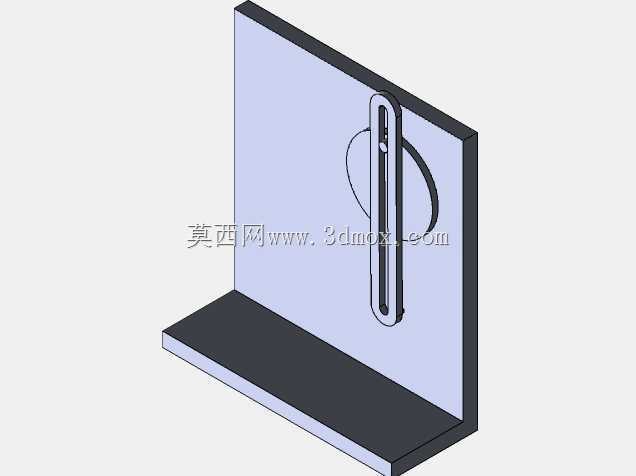

　　该机构主要应用于电力变压器配套的操作端复位场景，在户外柱上变、厂区预装式变电站的手动操作联锁结构中，这类快速返回机构承担着操作件自动归位的核心作用，避免操作手柄长期停留在动作位引发的误触、联锁失效风险。整套结构采用立式安装板搭配水平基座的L型承载布局，安装板垂直固定在基座的后侧边缘，二者通过贴合面的定位止口保证装配垂直度，避免长期运行后导向件出现偏磨卡滞。

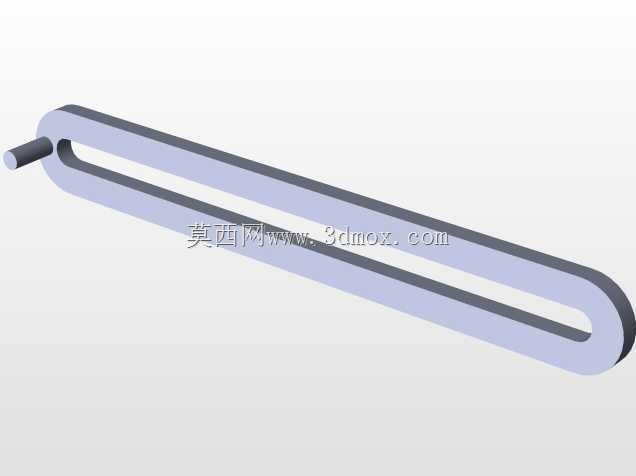

　　核心滑动组件采用长圆形直槽导向结构，槽道整体做等宽设计，滑动件的配合面预留了合理的间隙公差，既能保证滑动过程无卡顿，也能控制横向窜动量在0.2mm以内，满足电力设备操作的精度要求。滑动件后侧搭配复位弹性元件，安装时弹性件的预压缩量经过匹配计算，操作时施加的推力在成人单手操作的舒适施力区间内，撤去外力后滑动件可在0.3s内回到初始位置，不会出现迟滞、卡停的问题。导向槽的两端设置了硬限位结构，限位面做了倒角处理，避免滑动件往复运动时出现应力集中导致的部件崩裂，适配电力设备10年以上的使用寿命要求。

　　安装基座采用平板式设计，底面为全平面结构，可通过螺栓直接固定在变压器的操作机构仓壁上，安装孔位按照电力设备通用安装间距设置，无需额外加工转接板即可完成适配。立式安装板的厚度根据受力工况做了匹配设计，在滑动件最大推力负载下，安装板的形变量控制在0.1mm以内，不会因为长期受力出现导向槽变形。滑动件的操作端做了圆弧过渡处理，操作时无尖锐棱角，符合电力设备的操作安全要求，滑动件与导向槽的接触部位采用耐磨材质配对，长期往复运行的磨损量极小，无需频繁加注润滑脂即可保证动作顺畅，适配户外设备少维护的使用需求。

　　从设计逻辑上看，这套结构优先考虑了户外工况的适应性，所有外露部件的边缘都做了钝化处理，避免积水、积尘导致的锈蚀卡滞，导向槽的下端设置了微小的排水缺口，雨天进入槽道的积水可自然排出，不会在槽内淤积冻胀导致滑动失效。整套机构的运动行程经过精准匹配，刚好覆盖变压器操作联锁的动作行程，不会出现超程导致的内部部件撞击，也不会因为行程不足导致联锁不到位。在装配逻辑上，所有部件都采用可拆卸式连接，后期维护时无需拆解整个安装基座，即可单独更换滑动件或者复位元件，大幅降低现场运维的工作量。

　　实际应用中，这类机构除了适配电力变压器的操作复位，也可移植到其他需要手动操作后自动复位的工业设备联锁结构中，比如高压开关柜的操作联锁、配电柜的门联锁等场景，其L型的安装布局可适配多种设备的仓壁安装空间，不需要对原有设备结构做大幅改动即可完成加装。结构整体没有复杂的传动部件，加工难度低，普通的铣削、冲压工艺即可完成所有零件的加工，制造成本可控，适合批量配套使用。在尺寸边界上，整套机构的安装占用空间控制在极小范围内，不会过多占用变压器操作仓的内部空间，给其他电气元件的布置留出足够余量，安装时的操作空间需求也很小，现场作业人员在狭小的仓内即可完成安装调试。滑动件的初始位置与动作位置都设置了对应的位置标识，安装调试时可快速确认机构的动作是否到位，不需要额外的测量工具即可完成调试，大幅提升现场装配的效率。
