教育用方形按钮式终点限位装置结构

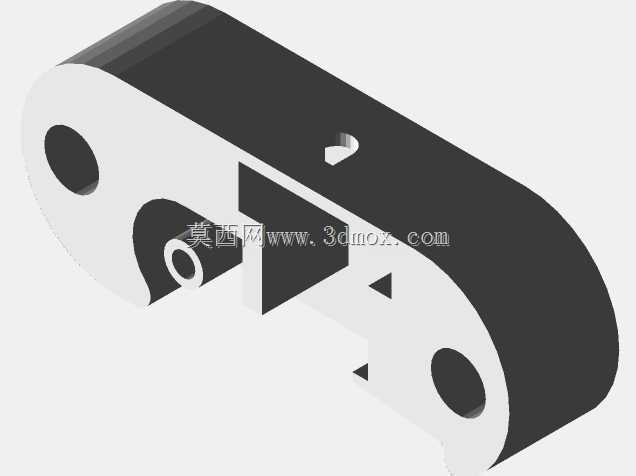

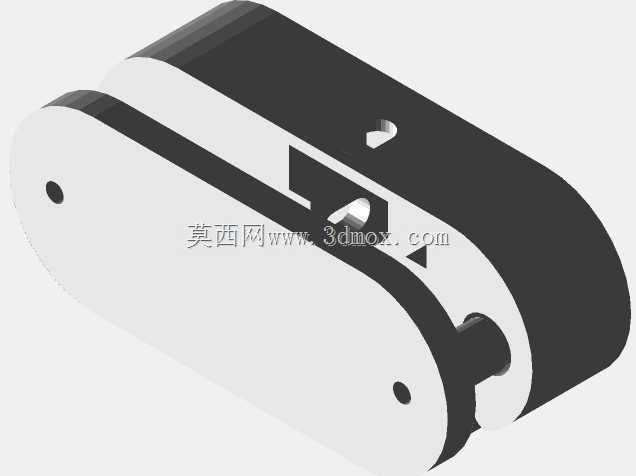

　　在教学实训类电子电气实操场景中，这类小型限位触发装置是入门级结构搭建、电路逻辑验证环节的常用基础部件，很多刚接触机电一体化实训的学生，第一次接触行程触发逻辑时，都会用到这类结构简单、触发逻辑清晰的终端止挡部件。它的核心触发载体是正面13mm规格的方形按钮，整体本体长度控制在10mm，这个尺寸设定是经过实训场景适配的——既不会因为体积过小导致学生装配时拿捏困难，也不会因为尺寸过大占用过多实训台的安装空间，适配面包板、小型实训架、3D打印实训框架等多种教学载体的安装边界。从结构设计逻辑来看，整个外壳采用分体式扣合结构，侧面预留的两个小孔是装配定位孔，既可以用M2规格的小螺丝完成上下壳体的锁合固定，

　　也能穿过扎带将整个装置绑定在实训型材架上，不需要额外设计复杂的安装支架，降低教学场景下的装配门槛。装置上预留的异形开槽是按钮的行程让位空间，方形按钮的触发行程控制在2mm左右，属于典型的微动触发逻辑，按下时的触发力控制在1.2N-1.8N区间，既不会因为触发力过小导致实训过程中误触碰，也不会因为按压力度过大让学生操作时产生卡顿感，适配教学场景下反复按压的使用需求。不同于工业场景下的重载限位开关，这款装置的设计初衷完全围绕教学演示展开，内部没有复杂的密封结构、抗冲击防护结构，所有结构特征都做了大圆角过渡，没有尖锐的棱角，避免学生装配操作时被划伤。壳体的壁厚统一设置为1.5mm，这个厚度既能保证3D打印制作时的结构强度，

　　不会因为反复按压出现壳体开裂，也能将打印耗材用量控制在较低水平，适合教学场景下的小批量制作。从实际用途来看，它可以在实训项目中作为运动机构的终点止挡触发部件，比如小型传送带实训台的行程终点限位、简易直线滑台的原点复位触发、教学用小型机械臂的运动边界限位，触发信号可以直接接入单片机IO口，配合简单的代码逻辑就能完成到位停止、到位反转等基础逻辑演示，帮助学生理解行程限位在工业设备中的实际作用。设计过程中特意将按钮的安装位做了下沉处理，按钮表面比壳体正面低0.3mm，这样的设计可以避免装置放置在桌面上时，因为自身重力挤压按钮产生误触发，同时按钮周边的让位槽尺寸留足了0.8mm的间隙，不会因为3D打印的精度误差导致按钮卡滞。

　　壳体两端的半圆弧过渡设计，一方面是为了降低打印时的支撑用量，不需要额外添加支撑就能完成整个壳体的打印制作，另一方面圆弧外形也更适合教学场景下的手持操作，握持时不会有硌手的感觉。在安装适配性上，整个装置的底部做了1mm厚度的平面基准面，不管是用双面胶粘贴在实训台面上，还是用螺丝锁付在安装板上，都能保证安装面完全贴合，不会出现倾斜导致按钮触发方向偏移的问题。内部的微动开关安装位做了定位筋设计，装配时只需要将微动开关顺着定位筋推入，就能保证开关的触发中心和外部按钮的按压中心完全重合，不需要反复调整位置，即便是第一次接触装配的学生，也能在几十秒内完成内部部件的组装。不同于工业产品需要考虑防水、防油、抗振动等复杂工况要求，这款装置的所有设计取舍都围绕教学场景的易用性、易加工性、安全性展开，去掉了所有非必要的结构特征，把核心的触发逻辑、装配逻辑完全暴露给学习者，让学生在组装和使用的过程中，能够直观理解限位开关的基本构成、触发原理、安装方式，为后续接触工业级限位装置打下基础。
