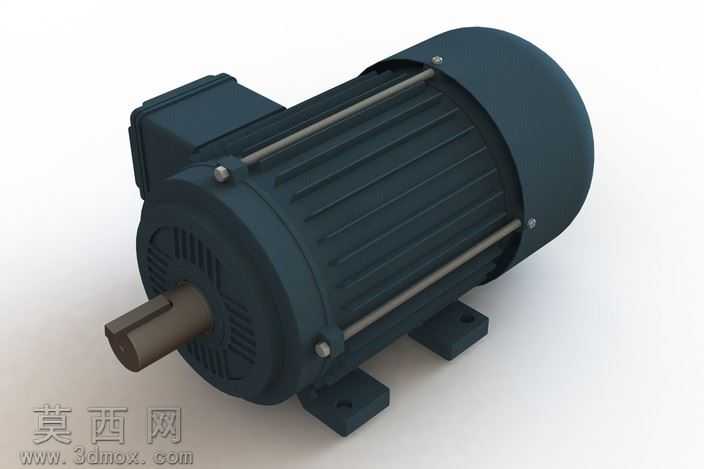

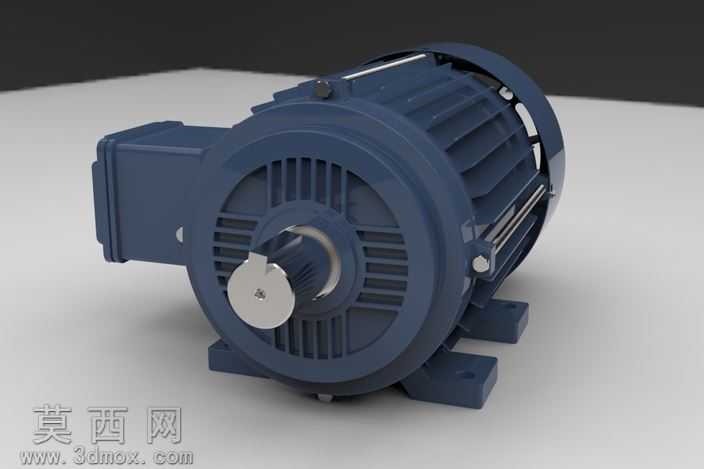

卧式三相异步电动机三维结构模型

本模型为卧式安装型三相异步电动机的三维数字化建模成果，建模过程严格遵循工业电机的实际生产尺寸规范，完整还原了该类动力设备的全部核心结构。建模阶段首先以电机输出轴为基准定位，先完成阶梯状轴伸结构的建模，精准还原轴端键槽的尺寸与位置，保证后续与传动部件的装配匹配度；随后依次构建前端盖、后端盖的壳体结构，还原端盖上的散热格栅、安装定位孔、轴承室的细节特征，端盖与机座的连接螺栓孔位完全对齐实际装配逻辑。机座部分采用带轴向散热筋的壳体结构，建模时通过阵列特征均匀排布多道纵向散热筋，还原铸铁机座的散热结构形态，同时完成机座底部两个卧式安装脚的建模，精准刻画安装脚的固定螺栓沉孔、加强筋结构，保证安装基准的准确性。接线盒部分独立建模，还原盒体与机座的连接凸台、盒盖的密封结构、内部接线端子的预留空间，细节处还原接线盒的防水密封边设计。电机外壳的紧固长螺栓采用贯穿式建模，还原螺栓两端的六角螺母、垫片结构，均匀分布在机座圆周方向，还原实际装配的紧固逻辑。材质渲染阶段，机座、端盖、接线盒采用深灰铸铁材质，调整材质粗糙度模拟工业铸件的哑光磨砂质感，金属螺栓、输出轴采用光亮钢材材质，调整金属反射参数还原机加工金属件的光泽感，安装脚的底面做轻微磨损质感处理，还原工业设备的真实使用质感。设计思路上以装配实用性为核心，所有部件保留独立的装配约束基准，可直接用于传动系统的虚拟装配仿真，模型结构拆分清晰，可直接用于电机结构教学、设备布局演示、传动系统干涉检查等场景，完整复现了该类低压大功率异步电机的结构特征，各部件比例协调，细节还原度高，可满足不同工业场景下的三维展示与仿真需求。
