电力变压器用导向支撑结构件

　　在电力输配系统的变压器装配环节，这类导向支撑结构件是保障内部组件对位精度、运行稳定性的核心小尺寸结构件，日常多被安装在变压器器身与油箱壳体的连接位置，或是有载调压开关的传动路径旁，承担着导向对位、承载支撑、限制非必要位移的多重作用。从实际工程应用的反馈来看，这类结构件的设计合理性，会直接影响变压器长期运行过程中内部组件的磨损速率，尤其是在户外运行的电力变压器遭遇大风、短路电动力冲击时，可靠的导向支撑能够避免组件出现偏移、卡涩，大幅降低设备故障概率。

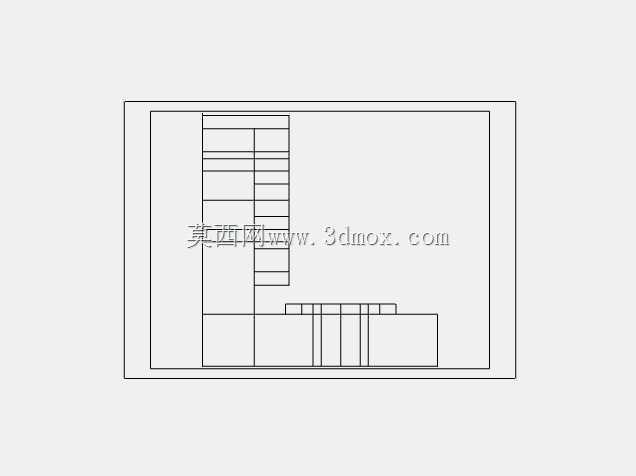

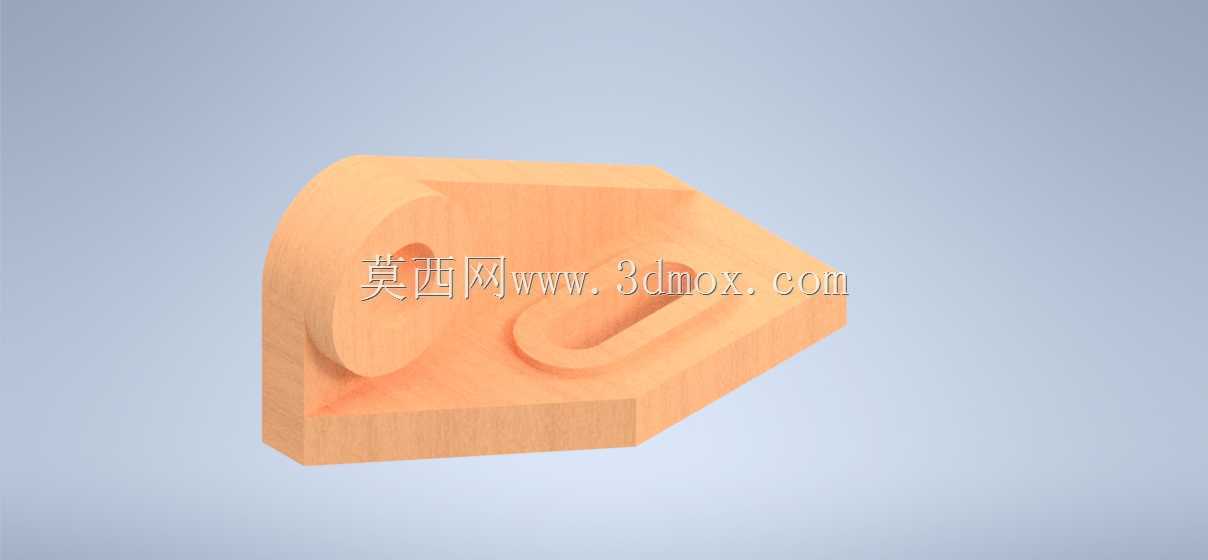

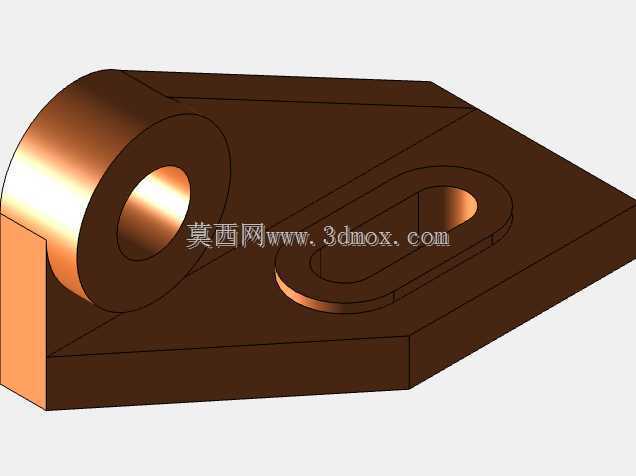

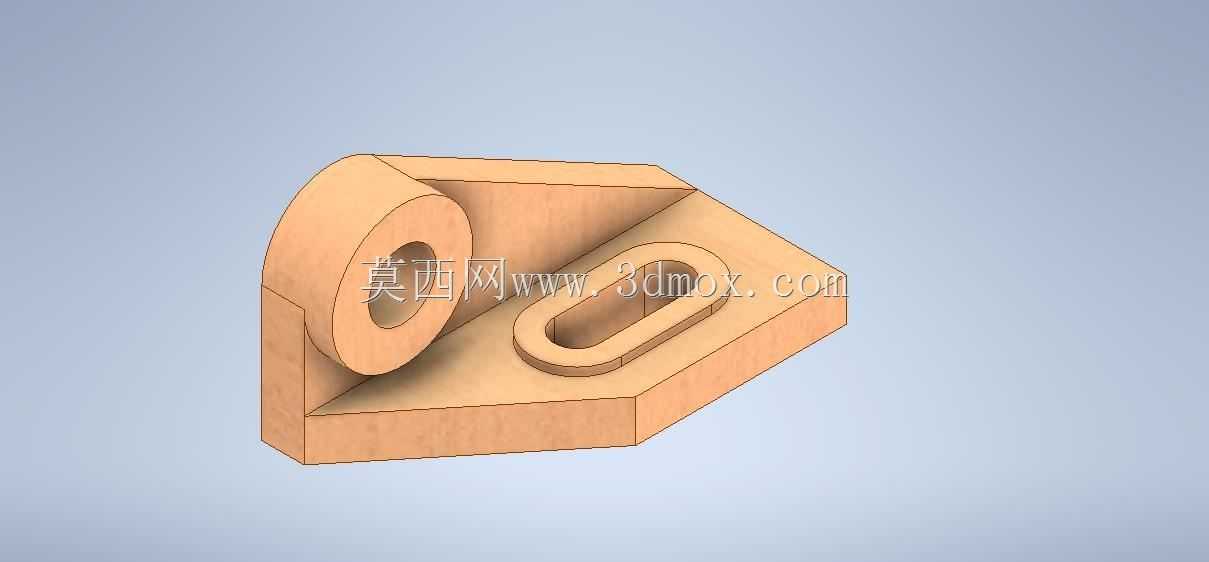

　　从结构设计逻辑来看，这个支撑件采用了一体化铣削成型的L型承载基体，竖直段设置的带孔筒状结构是核心导向位，内孔经过精加工处理，表面粗糙度控制在Ra1.6以内，能够与导向轴形成间隙配合，既保证导向过程的顺滑无卡滞，又能将配合间隙控制在0.02-0.05mm区间，避免导向过程中出现过大的窜动量。水平承载板上开设的长圆形腰型孔，是专门为安装公差补偿设计的结构，现场装配时可以根据实际对位偏差调整安装位置，补偿油箱焊接、器身叠装过程中累积的位置误差，不需要额外修配安装面就能完成精准对位，大幅提升现场装配的效率。竖直段与水平段之间设置的三角形加强筋，是经过受力仿真优化后的结构，筋板厚度与基体壁厚保持一致，能够在不额外增加整体重量的前提下，将结构的抗弯刚度提升40%以上，即使承受垂直于导向方向的侧向冲击载荷，也不会出现根部断裂、塑性变形的问题。

　　从安装边界与尺寸适配的角度来说，这类导向支架的整体轮廓尺寸控制在紧凑区间，水平安装板的底面为全平面加工，平面度公差不超过0.03mm，安装时能够与油箱的安装基面完全贴合，不会出现局部悬空导致的受力不均。竖直导向筒的轴线与水平安装面的垂直度公差控制在0.02mm/100mm以内，保证导向轴安装后与运动方向保持平行，避免出现偏磨导致的导向失效。腰型安装孔的尺寸适配常规的M8-M10安装螺栓，孔位的边缘做了0.5mm的倒角处理，既能够去除加工毛刺，也能引导螺栓顺利穿入，不会出现螺栓卡滞在孔口的问题。导向筒的内孔两端都做了1×45°的导入倒角，装配导向轴时不需要精准对孔就能顺利滑入，降低现场装配的对位难度。

　　在实际选型应用过程中，这类导向支架需要根据对应变压器的电压等级、内部组件的重量来匹配对应的承载规格，10kV级配电变压器用的导向支架，整体承载能力不低于500N，能够满足调压传动组件的导向支撑需求；35kV及以上电压等级的主变压器用的同类型支架，会适当增加基体壁厚与加强筋尺寸，承载能力提升至2000N以上，能够承受短路电动力带来的瞬时冲击载荷。材质选择上多采用高强度铝合金或者优质碳素结构钢加工，铝合金材质的支架重量轻、防腐性能好，适合油浸式变压器的内部油环境使用，不会与变压器油发生反应产生杂质；钢制支架经过镀锌或者发蓝处理后，防腐能力满足户外30年以上的使用要求，适合安装在油箱外部的外露传动部位。

　　从结构设计的细节考量，这个支架的所有棱边都做了R0.3-R0.5的圆角处理，没有尖锐的毛刺棱角，一方面避免装配过程中划伤操作人员的手部，另一方面也防止尖角位置出现电场集中，在高电压环境下产生局部放电的问题，这一点对于高压电力设备的配套结构件来说是至关重要的设计细节。导向筒的外圆与基体的连接位置做了过渡圆角处理，减少应力集中系数，避免长期受交变载荷作用时出现疲劳裂纹。水平安装板的边缘做了轻微的倒角，去除剪切或者铣削加工产生的飞边，保证安装时基面贴合紧密。

　　在设备长期运行过程中，这类导向支架的磨损主要出现在导向内孔位置，因此设计时内孔的硬度要比配套导向轴的硬度低HB20-30，这样磨损会优先发生在更容易更换的支架上，检修时只需要更换支架就能恢复导向精度，不需要更换加工精度更高、成本更高的导向轴，大幅降低后期的运维成本。同时腰型孔的设计也给后期检修更换留出了调整余量，即使长期运行后安装基面出现轻微的位置偏移，也能通过调整支架的安装位置重新保证导向精度，不需要对基面进行二次加工。
