四耳带孔法兰式机械连接基座结构

　　在电力输配、流体输送、小型动力传动的装配场景里，这类带四个均布安装耳的法兰式连接基座，是解决腔体对接、轴系穿设密封、部件同轴定位的核心结构件。日常做设备改造或者新机型结构设计时，这类零件往往是最先需要敲定安装边界的基础件，它的安装孔位、中心通径、法兰贴合面的平面度，直接决定了后续对接部件的装配精度，甚至会影响整套机构的运行稳定性。

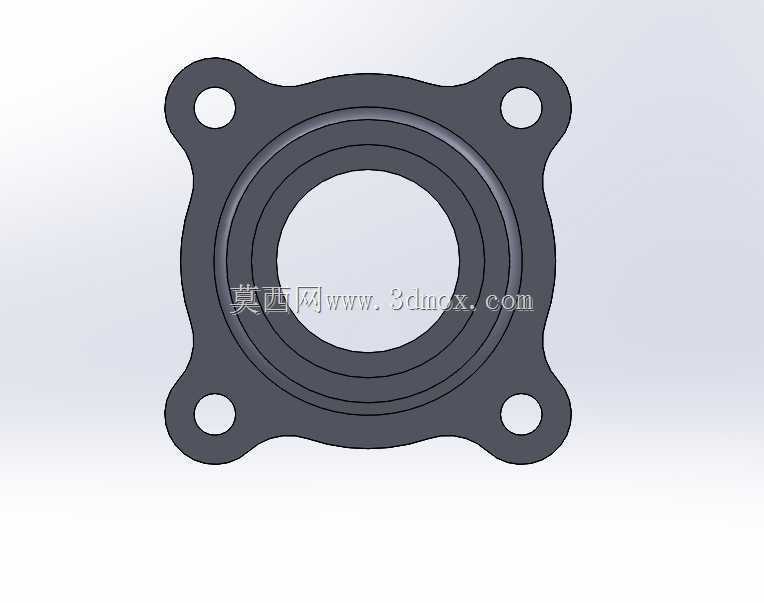

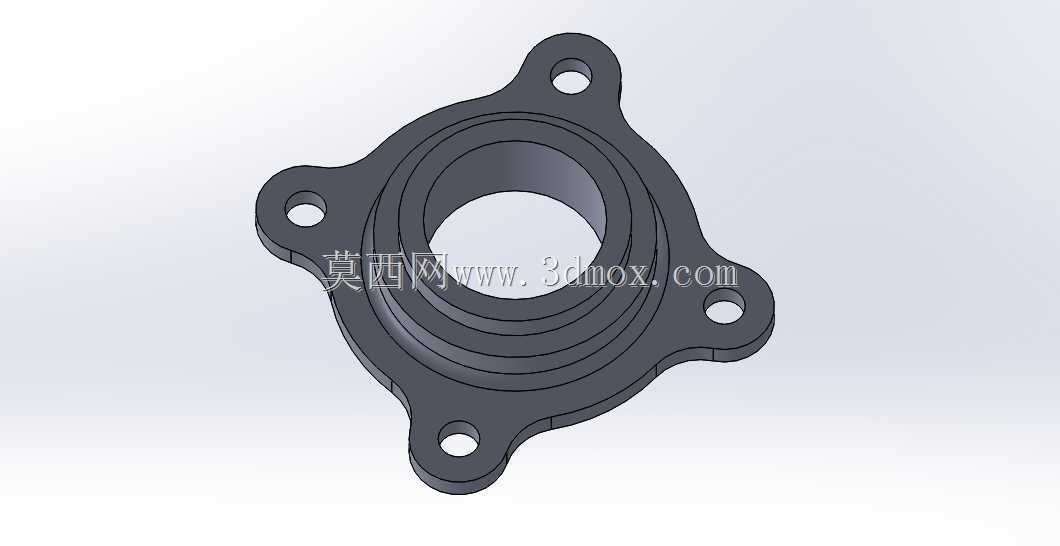

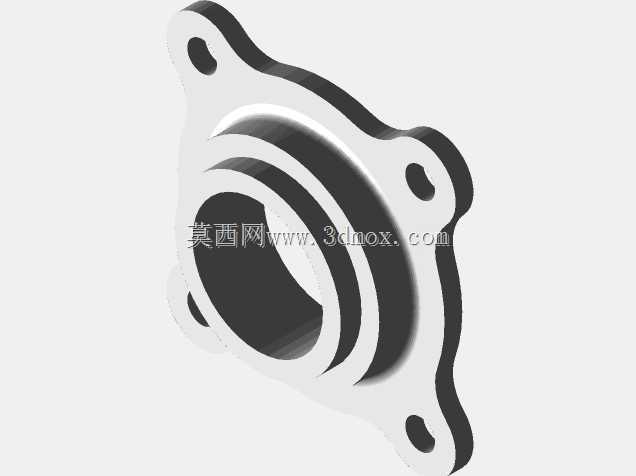

　　从结构功能来看，这个零件中心是阶梯式通孔，不同直径的台阶面分别承担不同作用：最内侧的小直径段一般用来穿设传动轴或者输送管路，中间的台阶面可以卡装密封件、轴套或者管路密封圈，外侧的大直径端面则是和对接部件的贴合面，加工时需要保证足够的平面度，避免装配后出现渗漏或者同轴度偏差。四个向外延伸的安装耳呈90度均布，每个耳片上都加工有贯通的安装孔，用来穿设螺栓完成和对接部件的锁紧固定，这种四耳均布的设计相比整圈法兰的结构，能在保证连接强度的前提下减少零件整体重量，同时降低加工时的材料损耗，在轻量化要求较高的小型设备、便携机具上应用十分广泛。

　　设计这类零件的时候，首先要根据对接的轴径或者管路通径确定中心孔的基础尺寸，再根据需要承受的锁紧拉力、工作时的振动载荷计算安装耳的厚度和安装孔的直径——如果安装孔离中心腔体太近，锁紧螺栓时容易导致耳片根部出现应力集中，长期受振动载荷可能出现断裂；如果耳片向外延伸过长，又会增大零件的整体安装占用空间，不符合紧凑装配的要求。实际建模时要注意在耳片和中心筒体的连接位置做圆角过渡，避免直角结构带来的应力集中问题，同时所有安装孔的位置度公差需要严格控制，保证四个孔的中心连线和中心通孔的轴线保持垂直，否则装配时会出现螺栓别劲、贴合面缝隙不均的问题，容易引发密封失效或者连接松动。

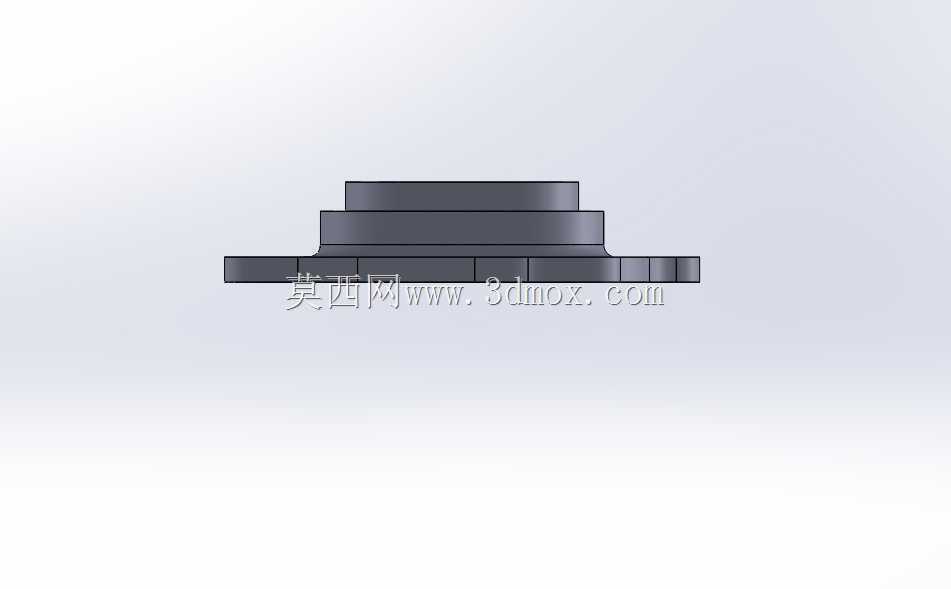

　　从安装边界来看，这类零件的轴向尺寸主要由中心阶梯孔的台阶长度决定，每个台阶的长度要匹配对应装入的密封件、衬套的厚度，保证装配后密封件有合适的压缩量，既不会因为压缩量过大导致密封件过早老化失效，也不会因为压缩量不足出现渗漏。径向尺寸则由四个安装耳的外轮廓决定，设计时要预留出螺栓安装的操作空间，保证装配时扳手能够顺利拧动螺栓，不会和周边其他部件产生干涉。零件的贴合面一般需要做精加工处理，表面粗糙度要达到密封要求，如果是用在流体输送场景，贴合面还需要加工密封槽来安装O型密封圈，进一步提升密封可靠性；如果是用在传动系统的轴承座位置，中心孔的台阶面还要保证和轴承端面的贴合度，避免轴承装配后出现倾斜，影响轴系的转动精度。

　　在实际工况中，这类零件可能会承受轴向的拉力、径向的偏载，还有设备运行时带来的交变振动载荷，所以选材时一般会根据使用场景选择铸铁、铸钢或者铝合金材质：重载场景下选用铸钢材质保证结构强度，有轻量化要求的场景选用铝合金同时做表面氧化处理提升耐腐蚀性，普通常压场景下选用铸铁材质兼顾成本和减震性能。建模过程中还要注意拔模角度的设置，如果是采用铸造工艺生产，零件的非加工面要预留合适的拔模斜度，同时壁厚要尽量保持均匀，避免铸造时出现缩孔、浇不足的缺陷；如果是采用机加工直接生产，要注意标注好各加工面的形位公差，尤其是中心孔的圆柱度、安装孔的位置度、贴合面的平面度，这些参数直接决定了零件最终的装配使用效果。
