带法兰安装座的方形轴端传动连接构件

　　在自动化生产线的工位动力传递环节、小型专用设备的执行端动力输出结构中，这类带法兰安装座的轴端连接构件是十分常见的动力衔接部件，主要承担着将旋转动力从动力源端稳定传递至末端执行机构的作用，同时通过自带的法兰安装结构实现整个传动单元的快速定位与固定，避免动力传递过程中出现构件窜动、同轴度偏移的问题。从实际应用场景来看，这类构件常被用在小型输送线的辊筒动力接入端、非标自动化设备的摆臂驱动连接位、小型工装夹具的旋转动力输入端，能够适配中等扭矩的旋转动力传递需求，在频繁启停的工况下也能保持稳定的连接刚性，不会因为反复的正反转冲击出现连接松动的问题。

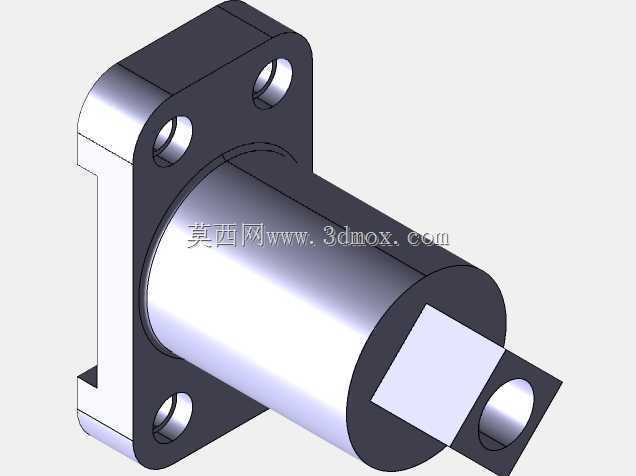

　　从结构设计思路来看，整个构件采用一体化的结构布局，将安装法兰与筒体主体做了整合式设计，没有采用额外拼接的结构形式，这样的设计能够有效减少装配环节的累积误差，同时提升整个构件的整体刚性，避免拼接结构在长期负载下出现的连接面错位问题。法兰端设置了四个均匀分布的安装通孔，孔位的分布采用对称式布局，能够适配标准的安装孔距要求，安装时可以通过螺栓直接将整个构件固定在设备的安装立板上，不需要额外设计转接支座，能够有效减少设备设计环节的零件数量，压缩装配工时。筒体部分采用等直径的圆柱结构，内部可以适配对应的轴承组件或者传动轴衬套，为穿过的传动轴提供稳定的径向支撑，减少传动轴转动过程中的径向跳动量，保证动力传递的同轴度精度。

　　轴端部分采用方形的轴头结构，这种结构相比传统的平键连接轴头，能够承受更大的扭矩传递载荷，不会出现平键剪切失效的问题，同时方形轴头与末端执行件的方孔配合能够实现无间隙的传动连接，在正反转切换的瞬间不会出现传动回程差，对于需要精准控制旋转角度的工位来说，这种结构能够有效提升传动精度。轴头末端还设置了一个横向的销孔，安装时可以通过穿装圆柱销实现末端执行件的轴向定位，避免设备运行过程中末端执行件从轴头处滑脱，提升整个传动结构的运行可靠性。

　　从安装边界尺寸来看，法兰端的安装面为平面结构，安装时需要保证设备侧的安装面平面度公差在0.05mm以内，避免安装后法兰面出现翘曲，导致筒体部分的轴线与安装面不垂直，进而加剧内部传动轴的磨损。法兰上的安装孔采用通孔设计，适配的螺栓规格可以根据实际传递的扭矩大小选择，常规工况下采用M4或者M5的内六角圆柱头螺栓即可满足固定需求，螺栓的拧紧力矩需要控制在合理范围内，避免力矩过大导致法兰边缘出现应力变形。筒体部分的外径尺寸与法兰端的厚度做了适配性设计，整个构件安装后突出安装面的长度不会占用过多的设备内部空间，对于安装空间局促的小型非标设备来说十分友好，不需要为了避让该构件额外调整其他部件的安装位置。

　　在实际选型应用过程中，需要注意匹配对应的传动轴直径，保证传动轴与筒体内部的衬套或者轴承之间的配合公差符合设计要求，一般采用间隙配合的公差带即可满足转动需求，同时要在装配时添加适量的润滑脂，减少长期转动过程中的磨损量。方形轴头的尺寸需要与末端执行件的方孔尺寸做适配，建议采用过渡配合的公差带，既能够保证装配的便利性，又不会出现配合间隙过大导致的传动冲击。这类构件在长期运行过程中，需要定期检查法兰安装螺栓的紧固情况，同时检查轴端销钉的磨损情况，避免因为零件松动导致的传动故障。
