电力设备用C型开口连接锁紧构件

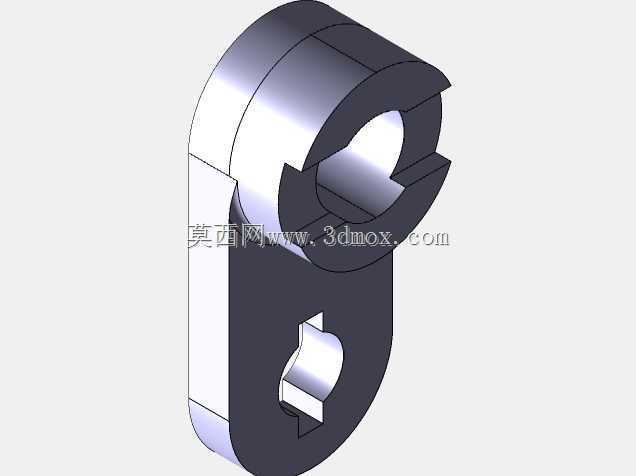

　　这类C型开口锁紧构件，在电力输配线路的金具配套、户外变电设备的杆件连接场景里应用十分普遍，日常做台区线路改造、变电站附属构件安装时，经常会用到这类零件来实现杆件与基座的快速卡装锁紧，不需要完全拆卸端部结构就能完成装拆，能大幅缩减高空作业的操作时长，降低户外施工的安全风险。从结构功能来看，构件主体采用带开口的C型环抱结构，上部的环形空腔用来穿装待固定的圆截面杆件，开口处预留的锁紧间隙可以适配一定公差范围内的杆件直径，下部延伸的板状结构上设置了带定位凸台的安装位，既可以通过凸台卡入基座的预制槽内完成周向防转，也能穿装紧固件实现轴向压紧，避免构件在长期受振动、风载的工况下出现松脱移位。做这个零件的结构设计时，

　　首先要匹配现场常用的杆件直径公差，上部C型环的内径要比目标杆件的公称直径大0.1到0.2毫米，保证杆件能顺利卡入的同时，锁紧后不会出现过大的配合间隙，开口的宽度要控制在环体内径的三分之一左右，既保证卡装时的结构弹性变形量足够，不会因为开口过大导致环体刚性不足，也不会因为开口过小无法顺利卡入杆件。下部的安装凸台采用半圆柱面加直面的定位结构，直面部分用来承受周向的扭转力矩，半圆柱面和基座安装孔的圆弧面贴合，能分散凸台根部的应力集中，避免长期受扭时出现根部断裂的问题。从安装边界来看，构件的整体厚度要匹配基座安装槽的宽度，上部C型环的外圆直径不能超过相邻构件的安装间距，避免装拆时和周边的金具、绝缘件产生干涉，下部安装板的平面度要控制在0.

　　05毫米以内，保证和基座安装面贴合紧密，锁紧后不会出现翘曲导致的锁紧力不足。实际建模时要注意C型环开口处的倒角处理，内外边缘都要做0.5毫米的倒角，既避免卡装杆件时刮伤杆件表面的镀锌层，也能去除加工后的锐边，防止安装作业时划伤操作人员。下部凸台和主体板的连接位置要做R2的圆角过渡，这个位置是整个零件的应力集中区，圆角过渡能大幅提升零件的抗疲劳强度，应对户外长期的风振、温度变化带来的应力交变。零件的材质一般选用高强度铸钢或者锻造铝合金，铸钢材质的构件多用于大拉力的线路连接场景，表面做热镀锌处理提升防腐蚀能力，铝合金材质的构件多用于室内变电设备或者轻量化要求高的安装场景，表面做阳极氧化处理提升耐磨和防腐蚀性能。实际选型时要注意，

　　这类构件的承载能力和C型环的壁厚直接相关，壁厚每增加1毫米，整体的抱紧力能提升约15%，但也要匹配配套紧固件的锁紧力矩，避免过度锁紧导致C型环出现塑性变形，失去抱紧能力。在装配工序上，卡入杆件后要先将下部定位凸台完全卡入基座的定位槽内，再交替拧紧两侧的锁紧紧固件，保证C型环的开口两侧受力均匀，避免单侧受力导致环体偏斜，抱紧力分布不均。这类构件相比传统的整环式锁紧套，最大的优势就是装拆效率高，尤其是在已投运的线路改造作业中，不需要拆卸杆件端部的绝缘子、线夹等构件，直接从侧面卡入就能完成安装，能大幅减少停电作业的时长，提升供电可靠性。在做结构校验时，要重点校核C型环开口处的变形量，在额定锁紧力矩下，开口的收缩量不能超过0.3毫米，避免长期使用后出现应力松弛，导致抱紧力下降。同时下部安装凸台的剪切强度要满足额定载荷的1.5倍以上安全系数，应对极端工况下的冲击载荷。
