多耳带孔法兰式机械连接基座结构

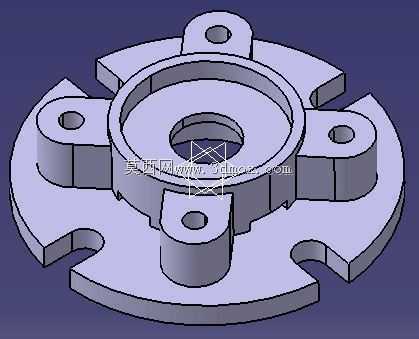

　　这类带周向凸耳的盘式连接基座，常被用在需要周向均匀锁附、同时要保证中心同轴定位的传动或支撑场景里，比如小型电机输出端的转接、气动旋转接头的安装座、或是低压输配电设备里交流稳压器的内部组件固定位，核心作用是在两个需要同轴对接的部件之间，提供刚性的过渡连接，同时抵消部分装配时的同轴度误差，避免硬对接带来的应力集中。从结构上看，中心的阶梯通孔是核心定位基准，大直径的内台阶用来承托对接件的轴肩，小直径的通孔供传动轴或者接线柱穿过，台阶的高度差经过精确计算，刚好能让对接件装入后端面和基座上端面齐平，不会出现突出或者凹陷的装配问题。周向均匀分布的四个带孔凸耳，每个凸耳上的通孔都是光孔设计，安装时可以直接穿螺栓锁附在下方的安装板上，

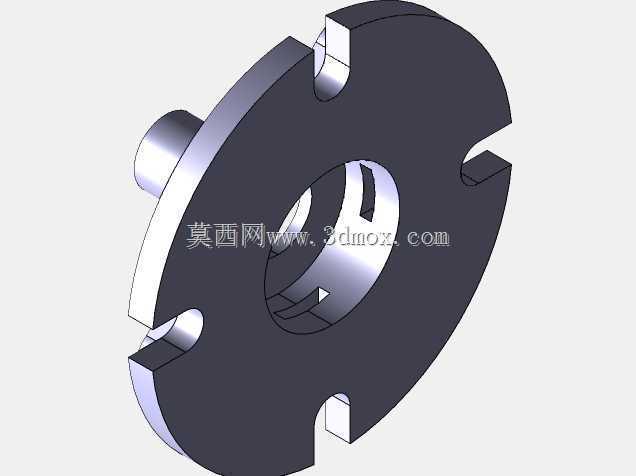

　　凸耳向外延伸的长度经过优化，既保证了螺栓安装时有足够的扳手操作空间，又不会让整体外径过大占用多余的设备内部空间，四个凸耳的位置呈90度均匀分布，锁附后受力均匀，不会出现单侧受力导致的基座倾斜问题。基座底部的圆盘边缘做了几处缺口设计，这些缺口不是随意开设的，一方面是为了避让安装板上预先布置的焊点、凸台或者走线槽，避免装配时出现干涉，另一方面也能减少零件的整体重量，在对重量有要求的便携设备或者移动设备里，这种减重缺口的设计能在不降低结构强度的前提下，有效降低零件自重。设计这类零件的时候，首先要确定中心孔的尺寸公差，因为中心孔是整个零件的装配基准，公差等级一般选H7级，和对接轴的间隙控制在0.02到0.05毫米之间，

　　既保证装配时能顺利装入，又不会出现过大的同轴度偏差。凸耳上的安装孔位置度公差要控制在0.1毫米以内，避免和安装板上的螺纹孔出现错位，导致螺栓强行锁附后产生内应力，长期使用后出现基座变形甚至断裂的问题。所有的锐边都做了0.5毫米的倒角处理，一方面是去除机加工后的毛刺，避免装配时划伤操作人员或者对接零件的表面，另一方面也能减少应力集中，尤其是在凸耳和主体圆盘连接的位置，圆角过渡能有效分散螺栓锁附时的应力，避免凸耳从根部断裂。从安装边界来看，这类基座的整体高度不高，一般在20到30毫米之间，适合安装在设备内部空间紧凑的位置，底部圆盘的直径根据中心孔的大小匹配，一般是中心孔直径的3到4倍，保证足够的支撑面积，

　　不会因为支撑面太小导致受压后倾斜。实际使用中，这类基座的材质一般选用铝合金或者45号钢，铝合金材质的重量轻、防锈性能好，适合用在低压电气设备或者小型自动化设备里，45号钢的强度更高，适合用在有一定载荷的传动连接场景，表面可以根据使用需求做氧化或者发黑处理，提升防锈能力和表面耐磨性。建模的时候要注意，凸耳和主体连接的位置不能做成直角，必须保留圆角过渡，不然不仅加工的时候容易出现应力集中，实际使用中受交变载荷的时候很容易从直角位置开裂，中心阶梯孔的台阶面要保证和底面的平行度，不然对接件装入后会出现倾斜，影响传动精度或者电气连接的可靠性。另外底部圆盘上的缺口位置，要和凸耳的位置错开，不能开在凸耳的正下方，不然会削弱凸耳根部的结构强度，缺口的深度一般不超过圆盘厚度的三分之二，保证圆盘本身的刚性足够，不会在锁附螺栓的时候出现变形。
