通讯设备用减震安装组件结构设计

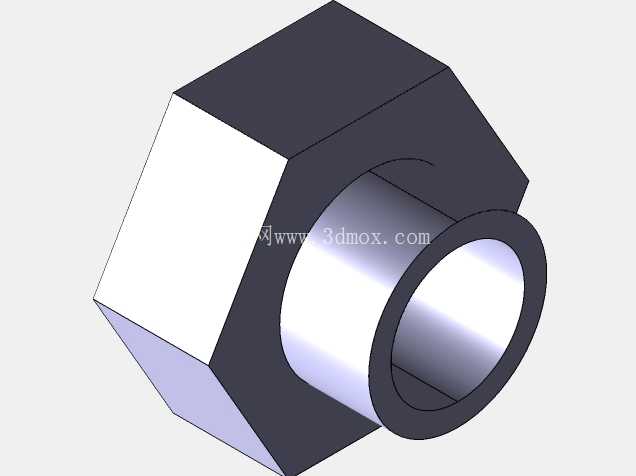

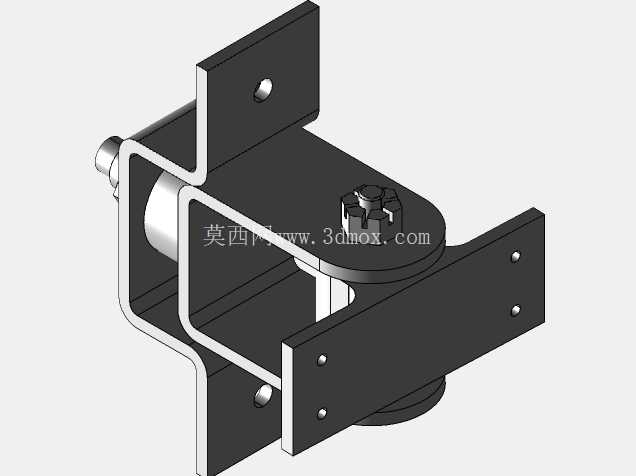

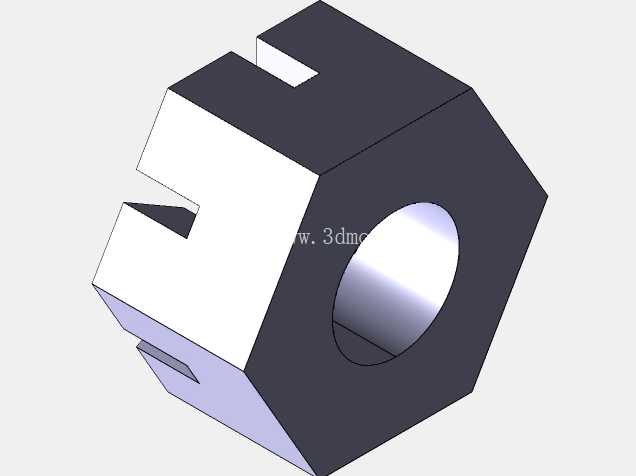

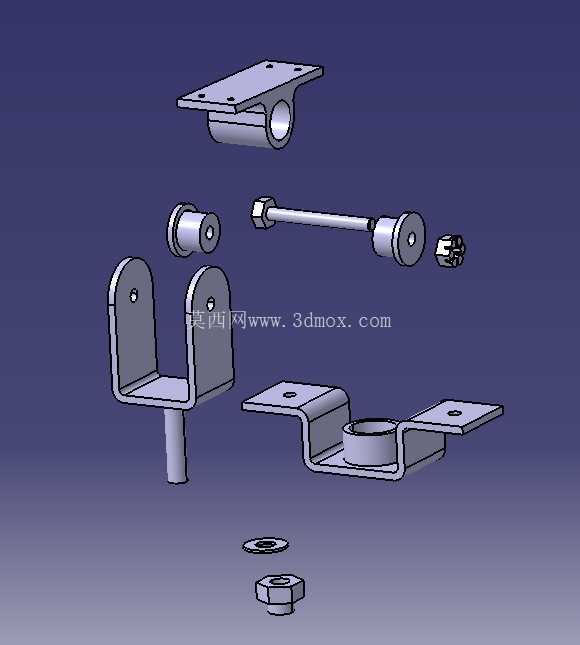

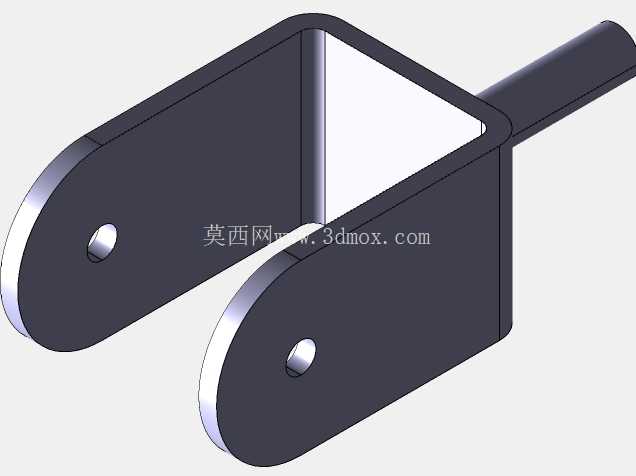

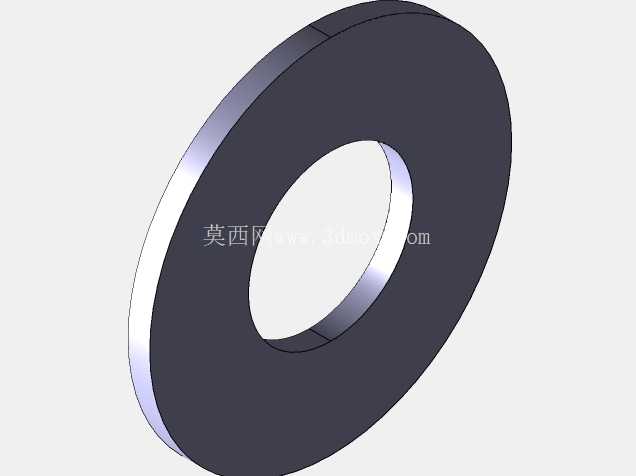

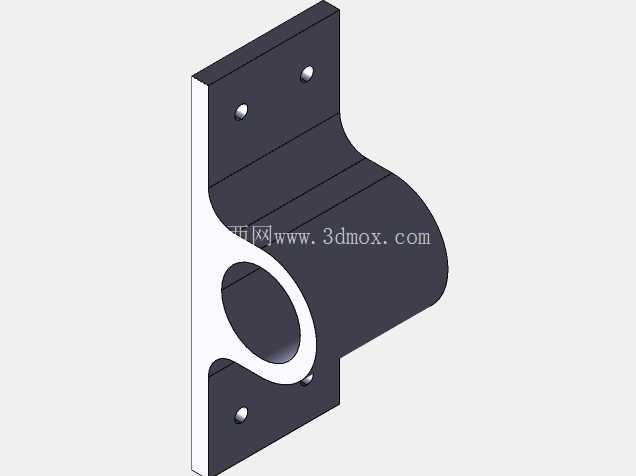

　　在户外通讯基站、车载通讯终端、便携通讯设备的安装场景中，震动冲击带来的内部元器件松动、接插件接触不良、精密板件疲劳损坏一直是结构设计环节需要重点解决的问题，这套减震组件正是针对这类安装场景开发的隔振连接结构，可在设备与安装基座之间形成柔性缓冲层，过滤不同频率的震动载荷。从结构组成来看，整套组件包含上安装座、U型支撑支架、Z型固定底座、贯穿式连接螺栓、缓冲衬套、锁紧螺母、平垫等独立零件，各零件之间通过螺栓副实现装配，没有复杂的卡扣或者焊接结构，拆装维护时仅需常规内六角扳手即可完成操作，适合现场运维条件有限的通讯设备安装场景。

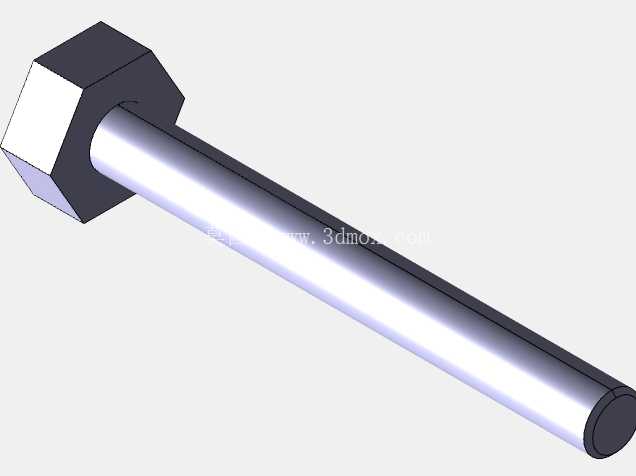

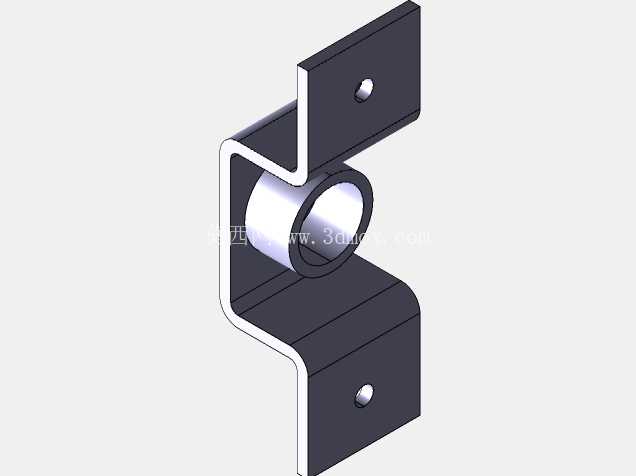

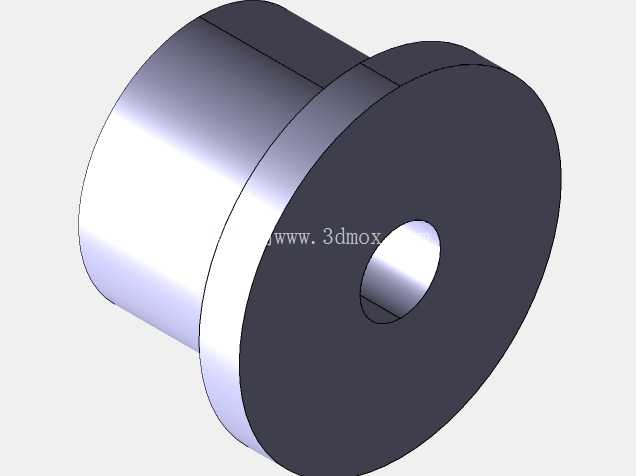

　　设计过程中首先考虑的是安装兼容性，上安装座预留了四个对称分布的安装孔，孔位间距适配主流通讯模块、小型信号处理单元的底部安装孔距，不需要额外加工转接板即可直接固定待减震设备；Z型底座的两个侧翼同样开有长圆形安装孔，允许在安装时根据基座的实际孔位做±3mm的位置微调，降低现场安装的孔位对位难度，避免因为基座加工误差导致组件无法装配。功能实现层面，组件的核心缓冲环节设置在U型支架与上下安装座的连接位置，贯穿螺栓穿过支架两侧的安装耳时，中间套有自润滑的非金属衬套，衬套与金属安装孔之间保留0.2mm的径向间隙，当设备受到横向冲击载荷时，衬套可以在孔内产生微小的滑移，配合轴向的预紧压力吸收横向冲击能量；轴向方向上，螺栓两端的锁紧螺母与安装面之间设置有弹性缓冲垫，当受到垂直方向的震动时，缓冲垫产生可控的弹性形变，将刚性冲击转化为缓慢释放的弹性势能，避免震动直接传递到上部设备。

　　从安装边界尺寸来看，整套组件装配完成后的总高度控制在45mm以内，横向最大宽度为62mm，纵向总长度为78mm，属于紧凑型的减震安装单元，不会占用过多的设备内部安装空间，适合在空间局促的便携通讯设备、小型基站机柜内部使用；各金属零件均采用冷轧钢板冲压成型后做镀锌钝化处理，表面粗糙度控制在Ra6.3以下，没有尖锐的飞边毛刺，装配时不会划伤操作人员或者设备线缆，同时镀锌层可以满足户外使用场景下的防腐蚀要求，在相对湿度90%的环境中不会轻易产生锈蚀。结构强度校核阶段，针对连接螺栓做了拉压载荷验算，选用的M6规格8.8级螺栓可以承受最大12kN的轴向拉力，完全满足单组组件承载5kg通讯设备的强度要求，即使在车辆行驶、强风载荷带来的持续震动下，螺栓也不会出现疲劳断裂的问题；U型支架的两个支撑耳做了翻边加强处理，在承受侧向冲击时不会出现支撑耳弯折变形的情况，Z型底座的弯折位置预留了R2的圆角，避免应力集中导致的底座断裂。

　　实际装配时需要注意，贯穿螺栓的预紧力矩需要控制在8N·m，预紧力过大会导致缓冲衬套被完全压死，失去横向缓冲的能力，预紧力过小则会导致组件装配松动，设备安装后出现旷量；上下安装面与设备、基座连接时，需要在接触面加装0.5mm厚的橡胶防滑垫，增大接触摩擦力，避免长期震动下连接螺丝出现回转松动。这套组件的结构设计没有采用复杂的阻尼结构或者弹性元件，全部采用常规的冲压件与标准紧固件组合实现减震功能，生产加工难度低，零件的加工精度要求不高，冲压件的尺寸公差控制在IT12级即可满足装配要求，适合批量生产加工，能够有效控制通讯设备安装结构的整体成本，同时兼顾减震性能与结构可靠性，可广泛应用在各类有隔震需求的小型电子通讯设备安装场景中。
