Anycubic凯龙机型改装铝制热端安装板

　　这款铝制安装板是面向FDM熔融沉积成型3D打印机热端改装场景开发的结构固定件，核心适配Anycubic Chiron凯龙机型的热端升级需求，解决原厂塑料安装件长期高温工作下易形变、定位精度衰减的常见工程问题。从实际装机场景来看，桌面级大尺寸FDM设备在长时间连续打印、使用高温工程耗材的工况下，热端周边持续传导的温度会让原厂采用工程塑料制作的安装支架出现蠕变，直接导致喷嘴与打印平台的平行度偏移，轻则出现首层附着力不均、打印件翘边，重则引发喷嘴刮蹭平台、出料轨迹偏移的故障，这款铝制安装板正是针对这类痛点做的结构优化。

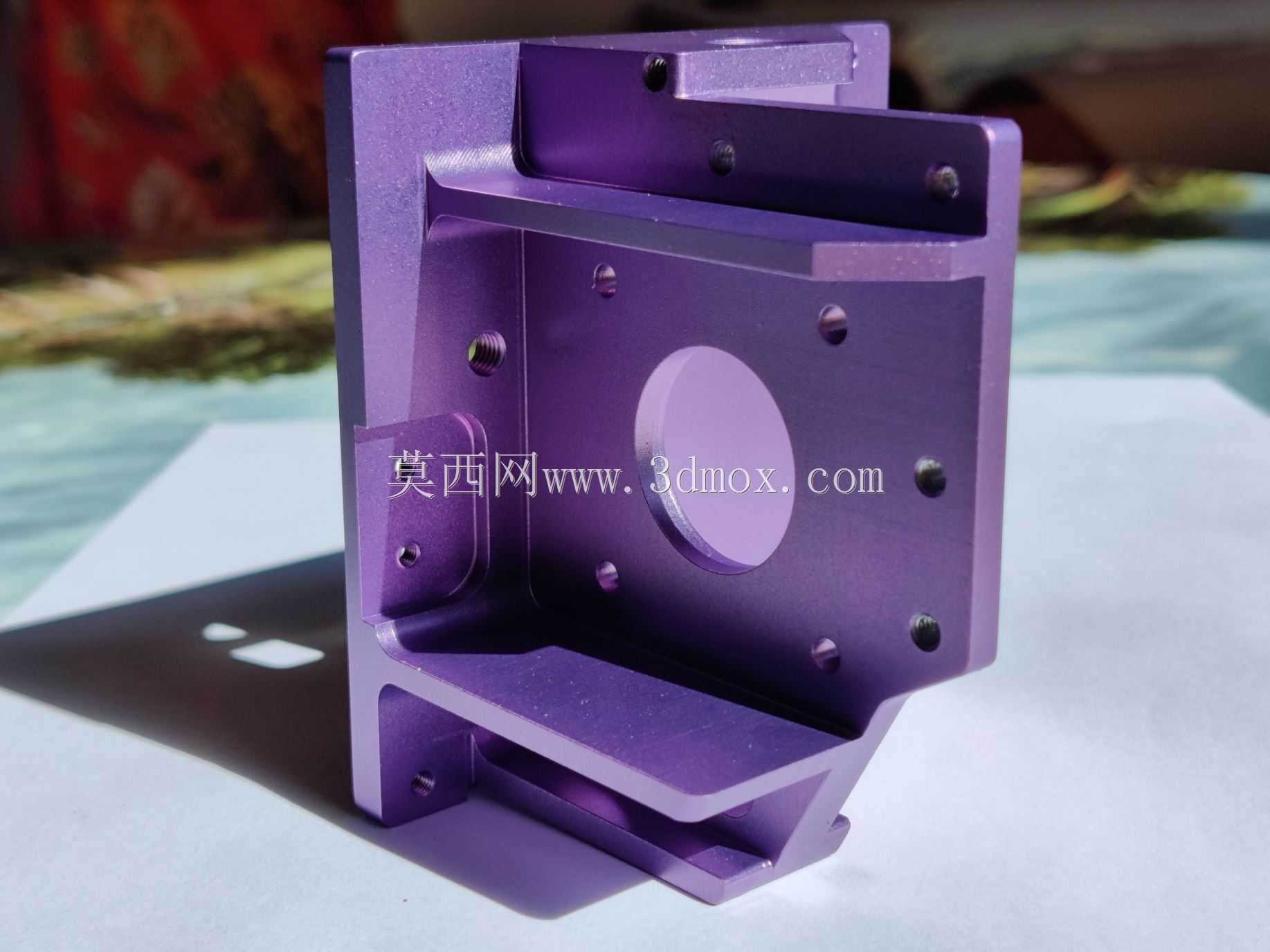

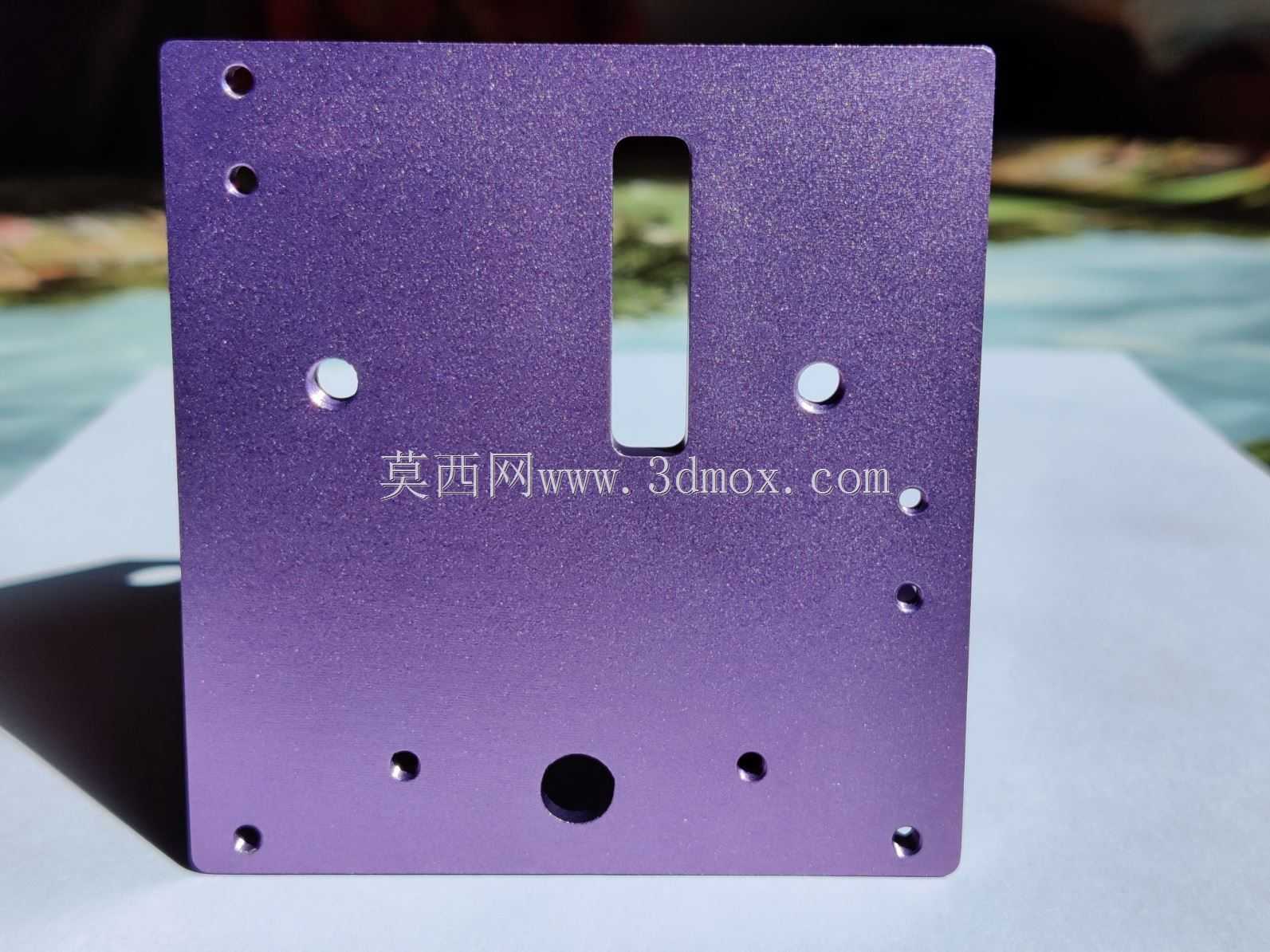

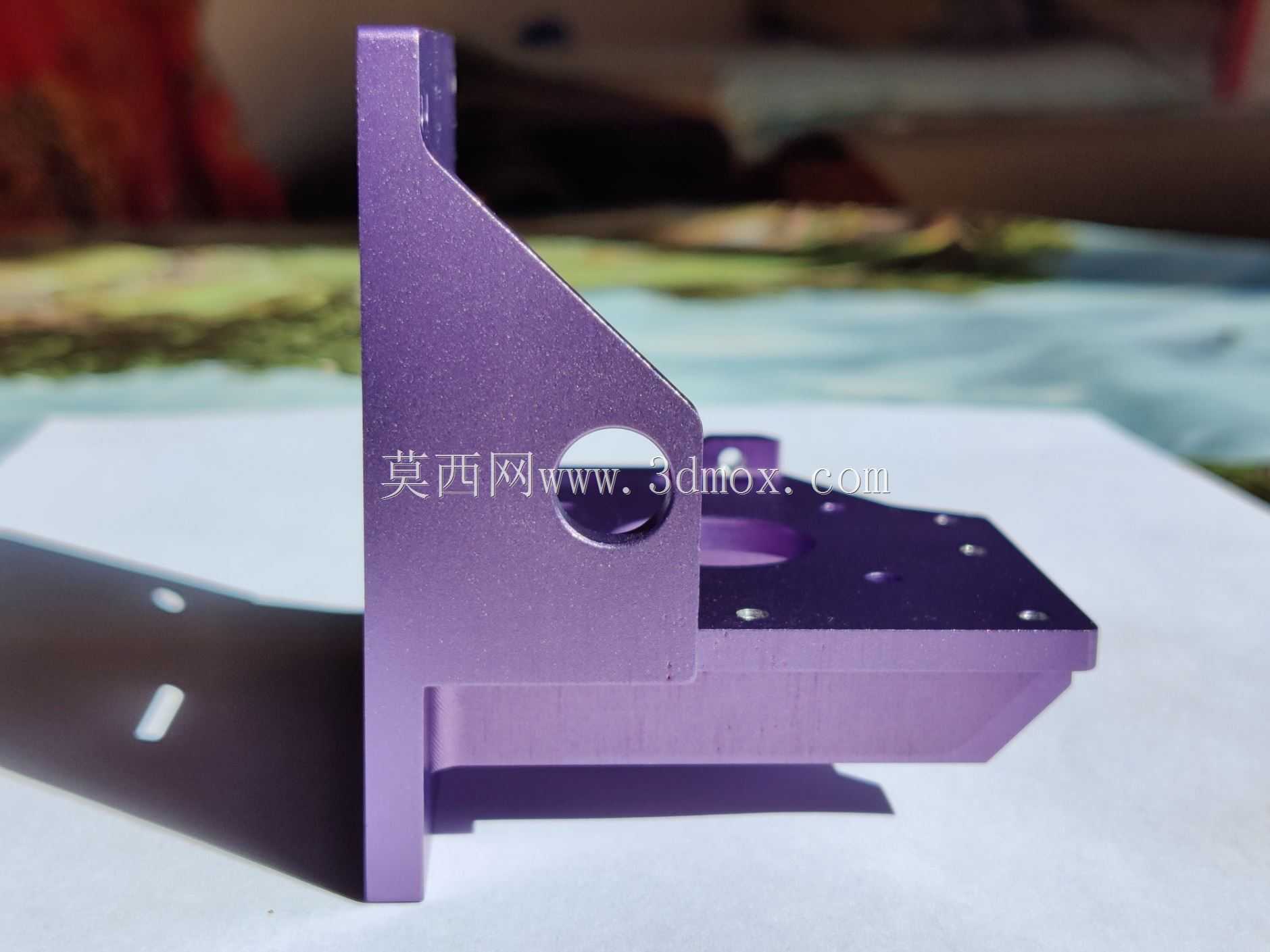

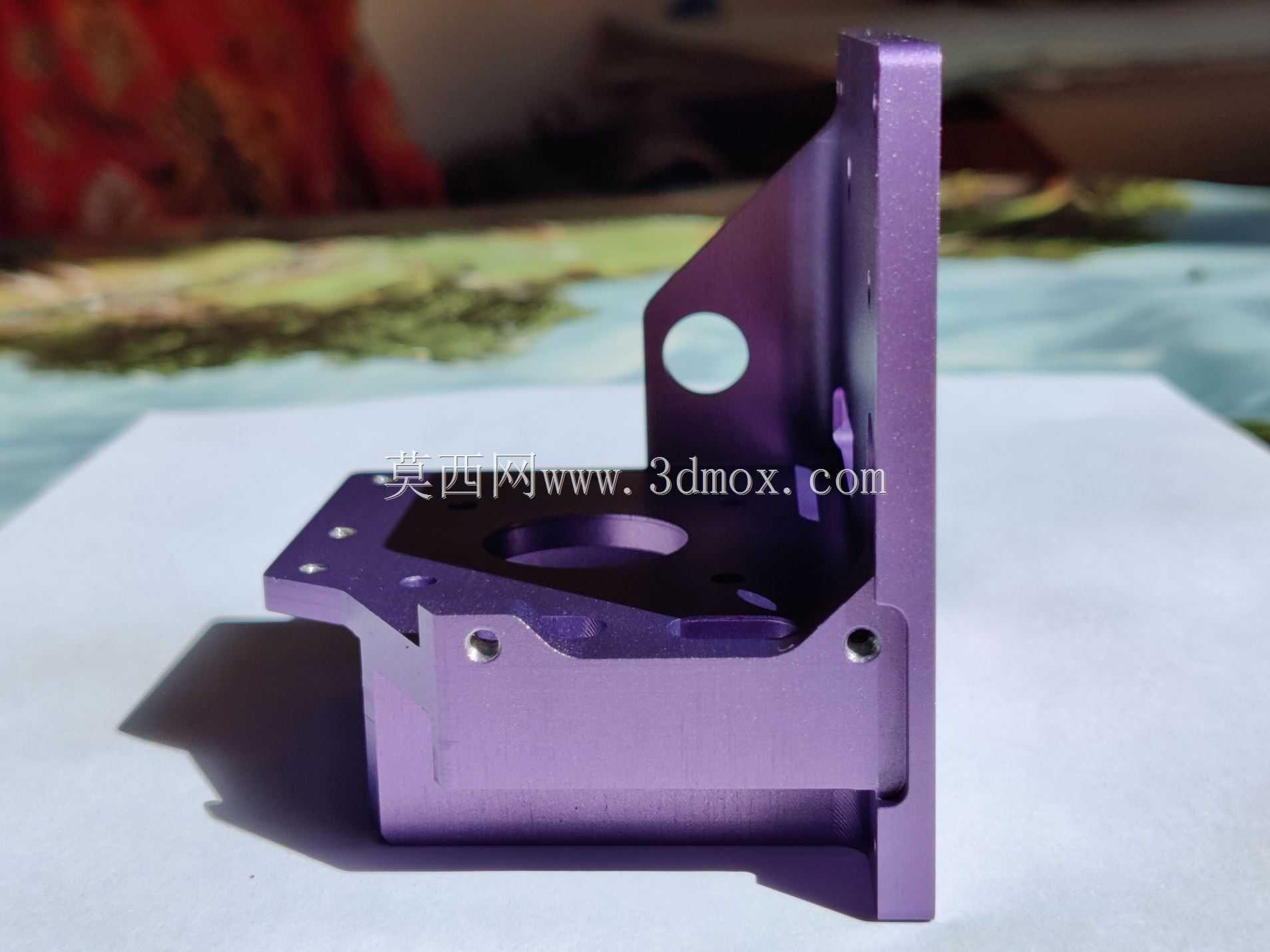

　　设计层面选用7075铝合金作为基材，这类材料的比刚度远高于常规打印件用的PLA、PETG甚至ABS材质，热膨胀系数仅为常用PLA材料的三分之一左右，在热端持续60-110℃的工作温度区间内，形变量控制在微米级，完全能满足长时间打印的定位精度要求。板材表面做了硬质阳极氧化处理，呈现的紫色氧化层除了基础的防腐蚀、耐手汗氧化作用外，表面硬度能达到HV400以上，日常拆装维护时不会因为工具刮擦留下明显划痕，也能减少打印过程中飘落的耗材碎屑附着，日常清洁打理更方便。

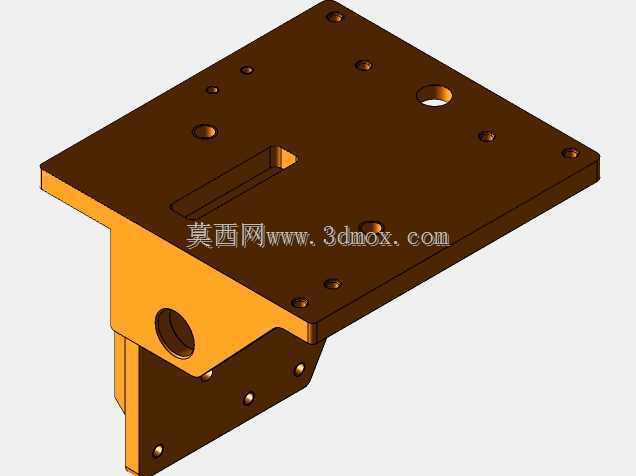

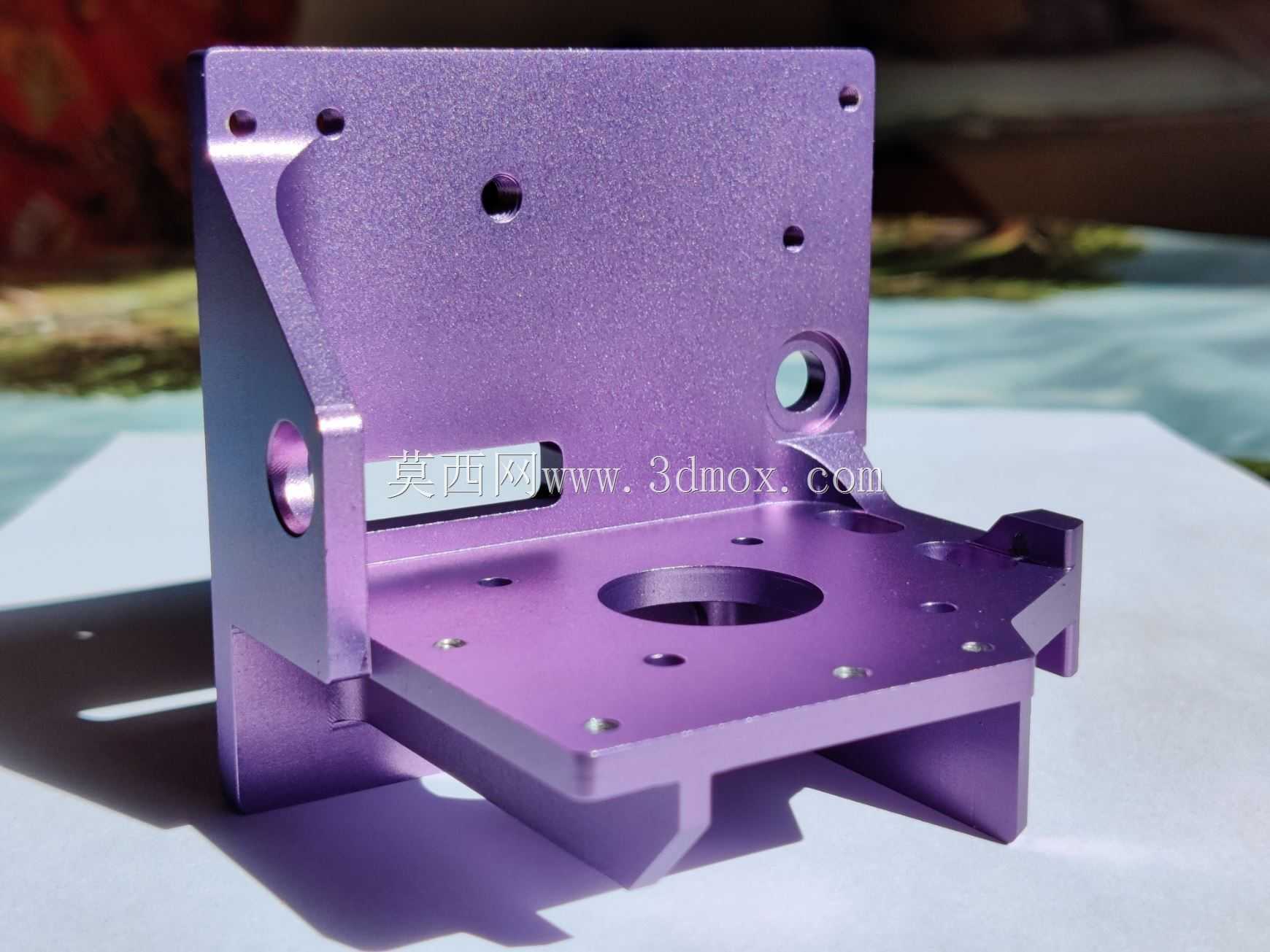

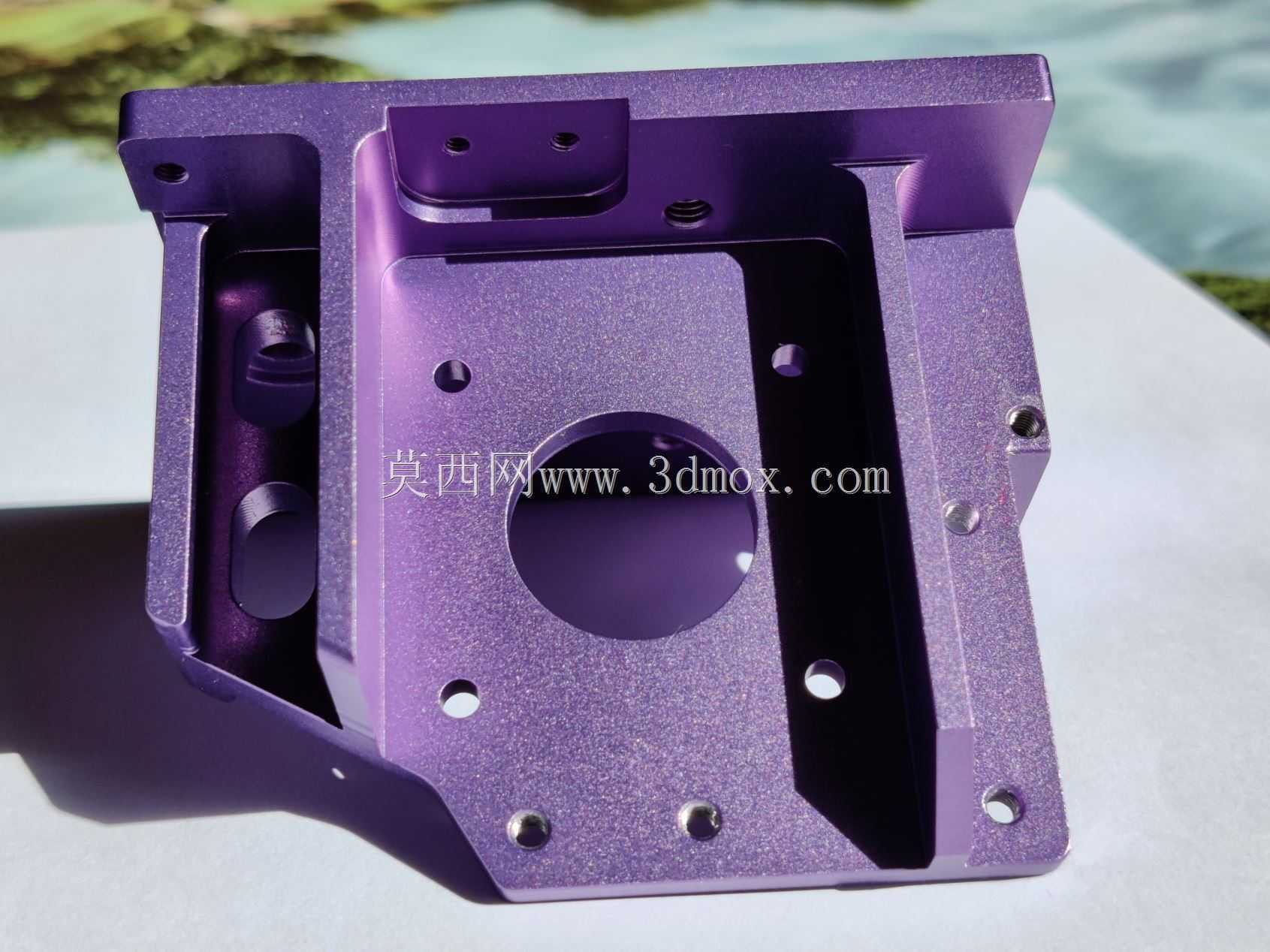

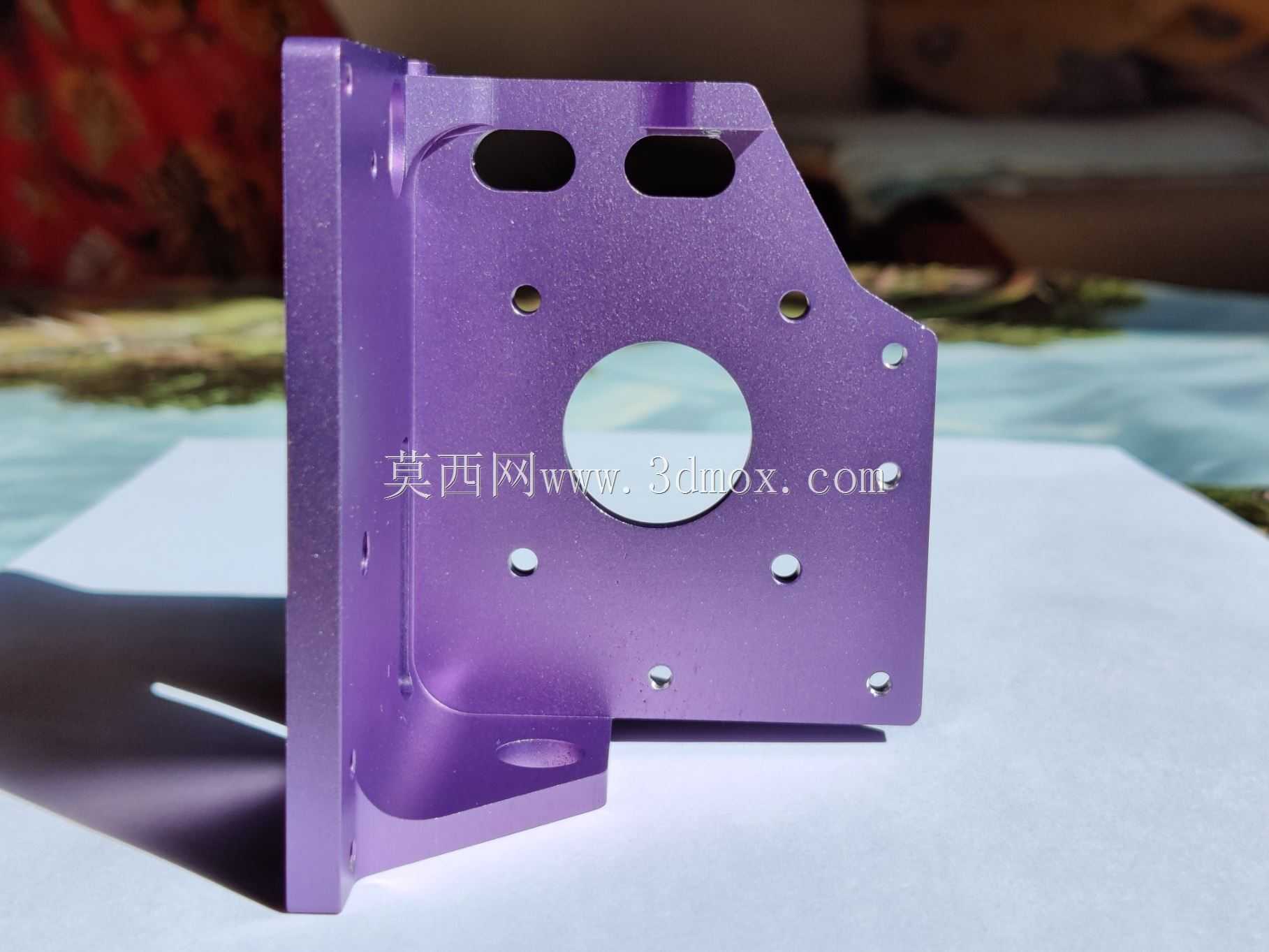

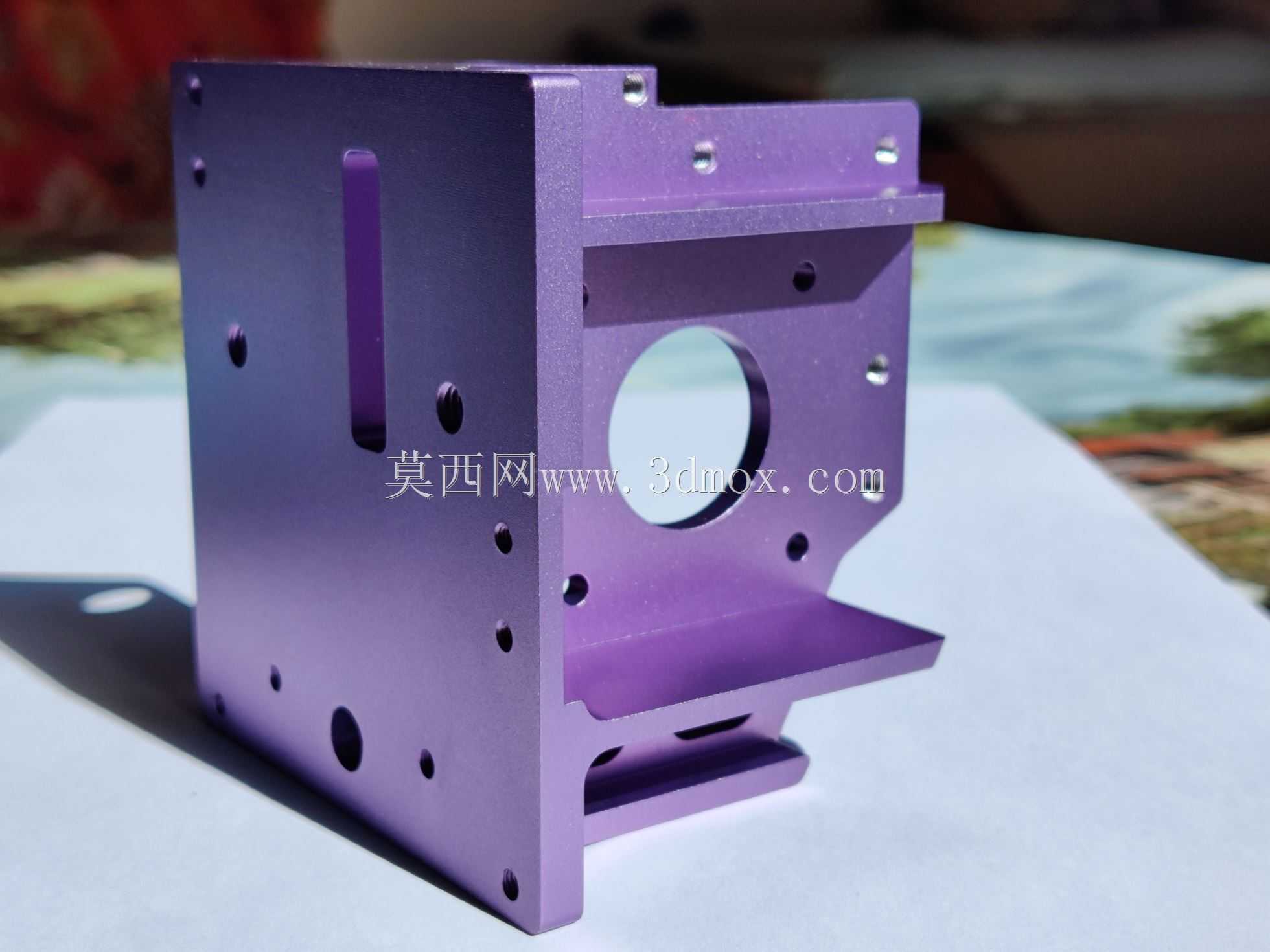

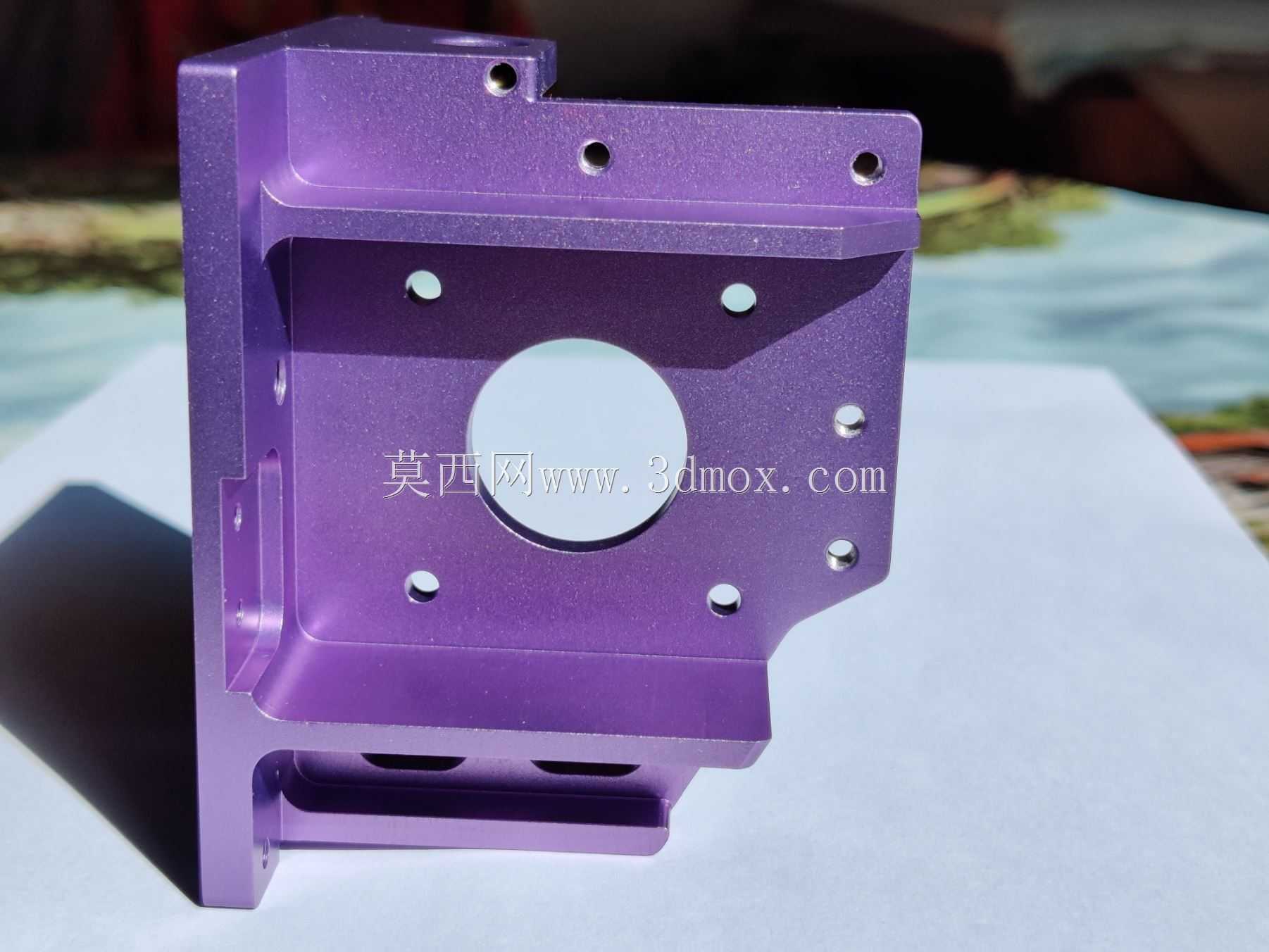

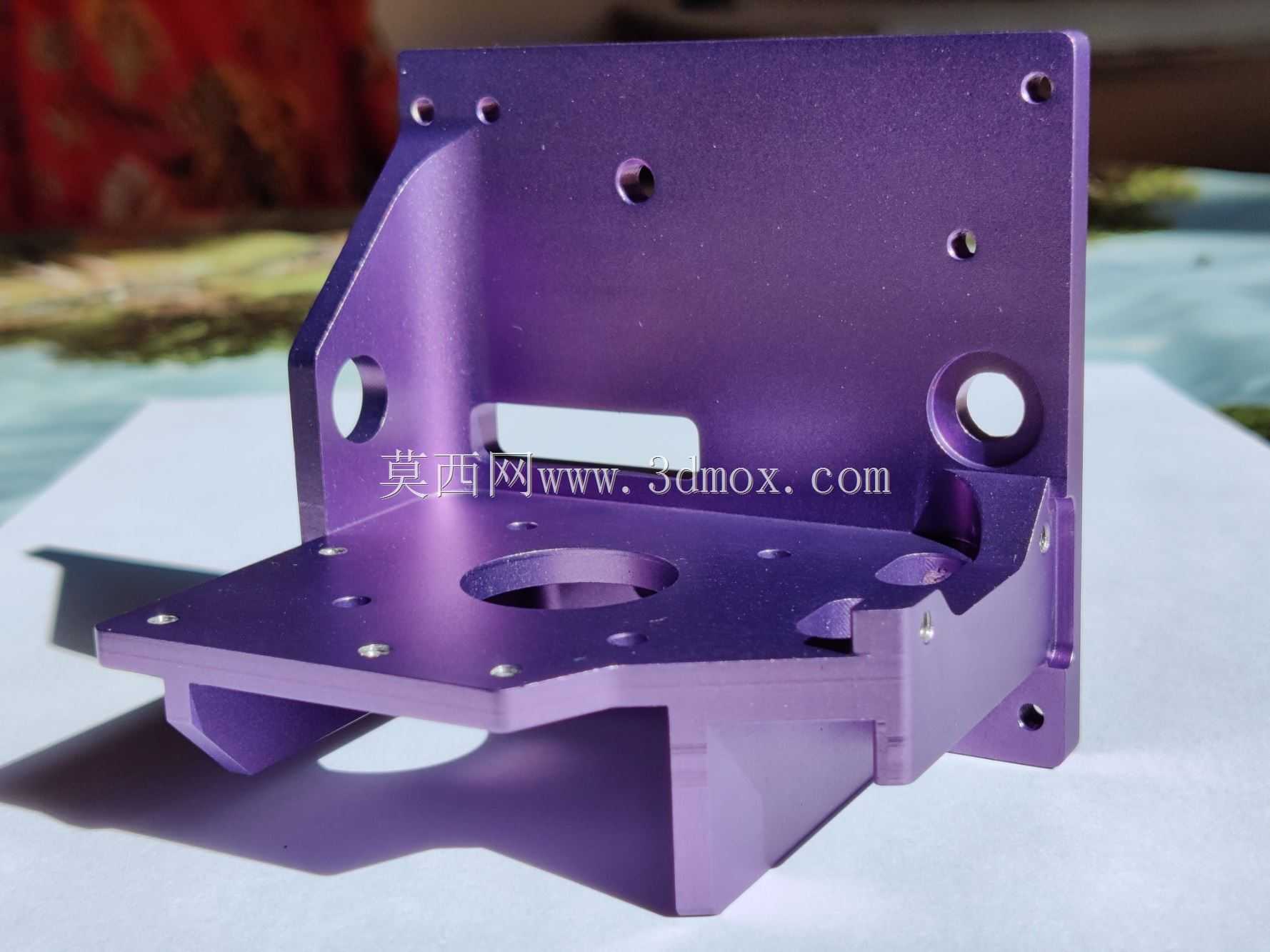

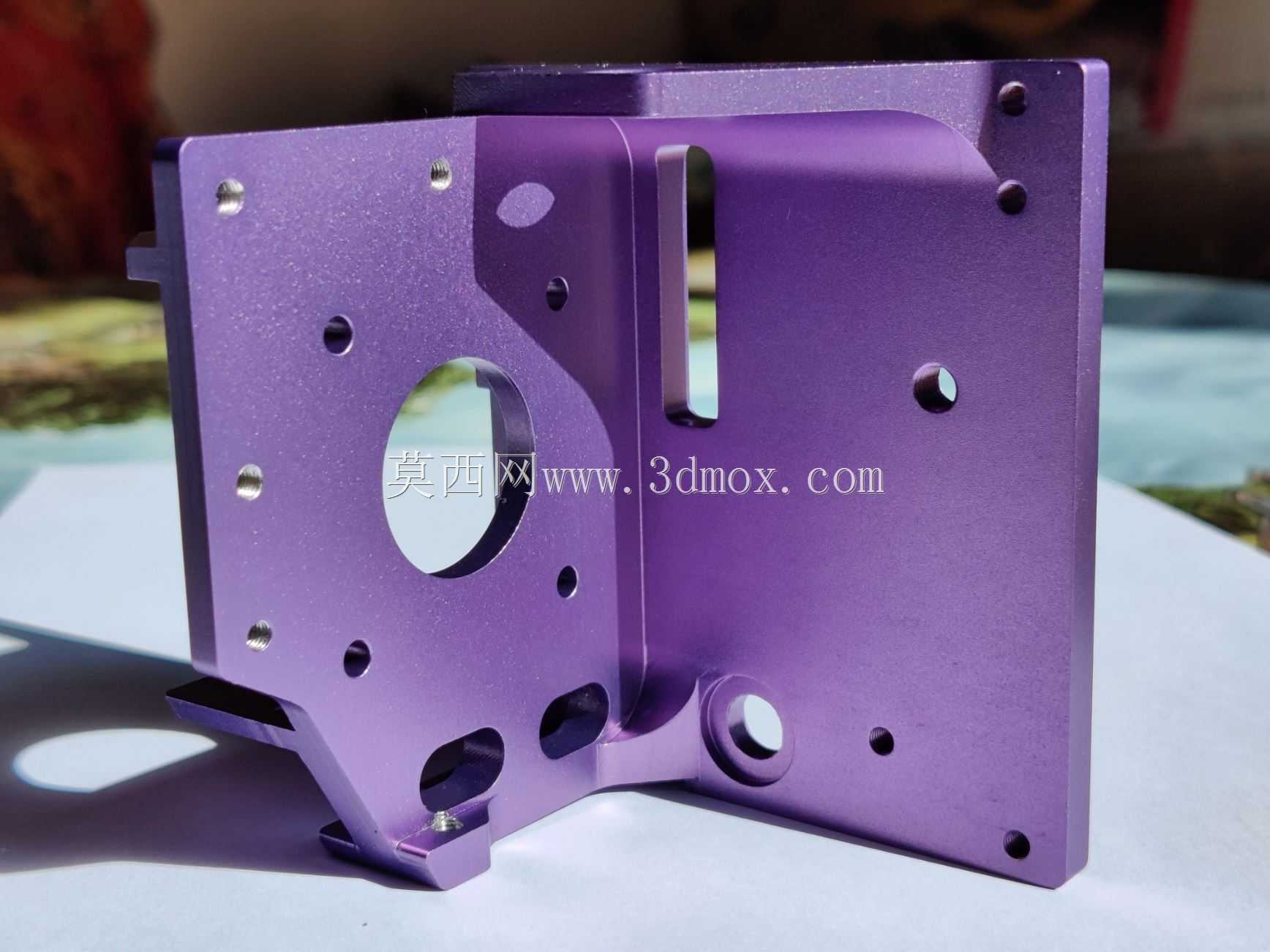

　　安装边界的设计完全匹配原厂热端组件的装配公差，板上预留的多组安装孔位做了沉头处理，装配后螺丝端面不会突出板材平面，避免和运动过程中的皮带、线材导向结构发生干涉。中间的长条形避让槽是为热端散热铝块的风道预留的过风空间，不会阻挡散热风扇的直通风道，保证热端冷端段的散热效率，避免热量向上传导导致挤出轮段耗材提前软化引发的堵头故障。板面上的两个大直径光孔是热端固定螺栓的穿装位，孔位公差控制在H7级别，装配后热端的垂直精度不需要额外做过多调整就能和原厂安装位保持一致，降低改装的调试门槛。周边分布的小孔分别对应自动调平传感器、BLTouch探针、线材固定卡扣的安装位置，不需要额外打孔就能兼容原厂的所有附属配件，改装时不需要对原有设备的其他结构做破坏性修改。

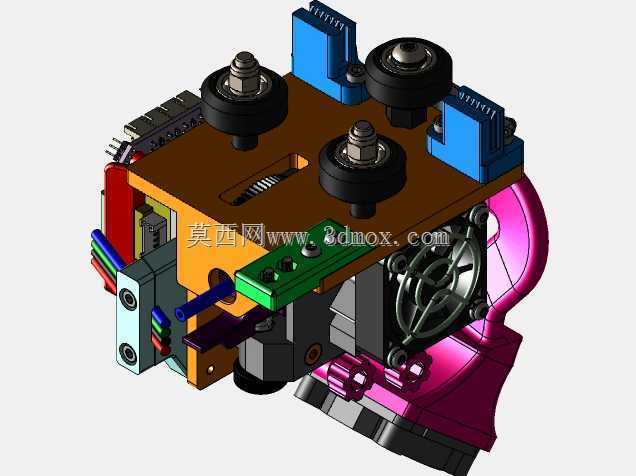

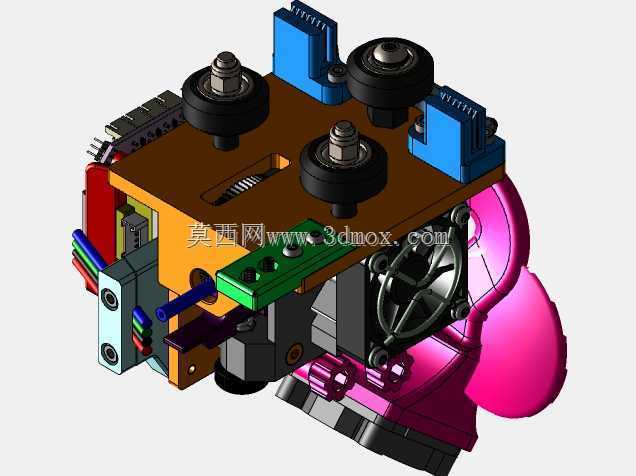

　　从实际装机的功能表现来看，更换这款安装板后，热端的整体刚性提升非常明显，高速打印时的共振幅度明显降低，尤其是打印大尺寸填充结构时，喷嘴的抖动纹络在打印件表面的痕迹明显减轻。板材的导热特性也能辅助带走热端传导的部分余热，让冷端的温度比原厂塑料支架安装时低3-5℃，长时间打印PLA、PETG这类常规耗材时的堵头概率明显下降。安装时只需要拆卸原厂塑料支架的四颗固定螺丝，将热端、传感器、风扇组件依次转移到这块铝板上，再整体装回X轴滑车即可，整个改装过程不需要调整原有皮带张紧度、限位开关位置，普通用户按照拆机反向装配的流程就能完成，不需要额外的定制工装。

　　结构设计上还考虑了后续的改装拓展性，板面上预留的多余小孔位可以兼容第三方的挤出轮散热风道、硅胶护套固定卡扣、摄像头安装支架等配件，不需要二次钻孔破坏板材结构。板材的边缘做了C0.5的倒角处理，没有尖锐的毛刺，装配时不会割伤线材或者操作人员的手部，所有孔位的边缘都做了去毛刺处理，螺丝穿装时不会出现卡滞、刮伤螺丝螺纹的问题。厚度方向的尺寸和原厂塑料支架保持完全一致，装配后热端的喷嘴高度和原厂状态完全匹配，不需要重新做全平台的调平校准，更换后只需要微调一次Z轴偏移量就能直接开始打印，大幅减少改装后的调试工作量。

　　在工业级桌面3D打印的应用场景里，这类改装金属安装件已经是工作室、小批量打样场景的常用升级配件，相比原厂塑料件的使用寿命能提升5倍以上，尤其是在设备每天连续运行8小时以上的高强度使用场景下，不会因为支架形变导致的精度问题浪费耗材和打印时间。板材的平面度在加工时控制在0.05mm以内，完全能保证热端安装后和打印平台的平行度要求，避免出现平台四角打印高度不一致的问题。固定孔位的位置度公差控制在0.02mm以内，和X轴滑车的安装孔完全对位，装配时不会出现螺丝强行拉扯导致的装配应力，长期使用也不会因为应力释放导致的位置偏移。
