3D打印机热端改装铝合金安装板

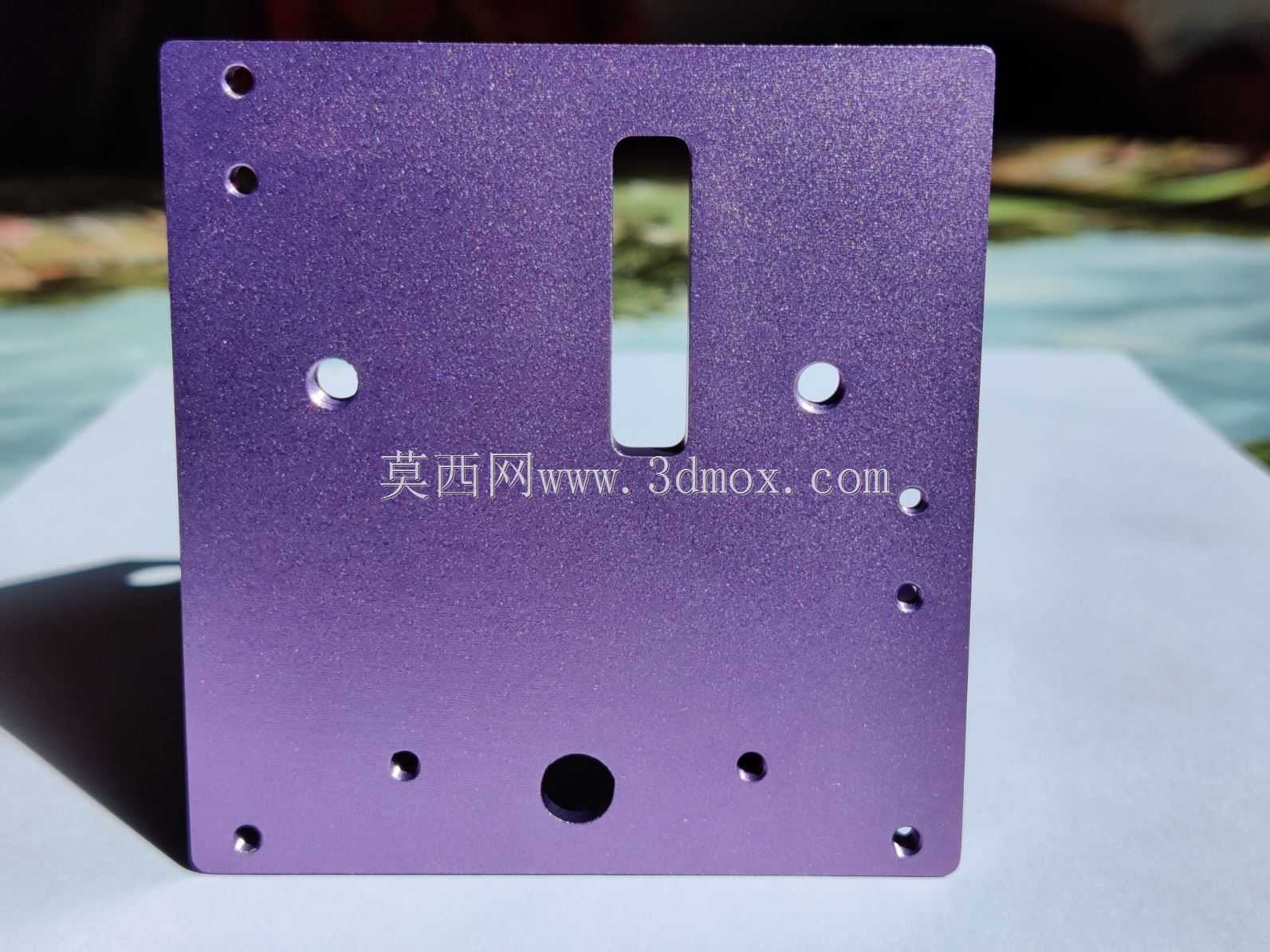

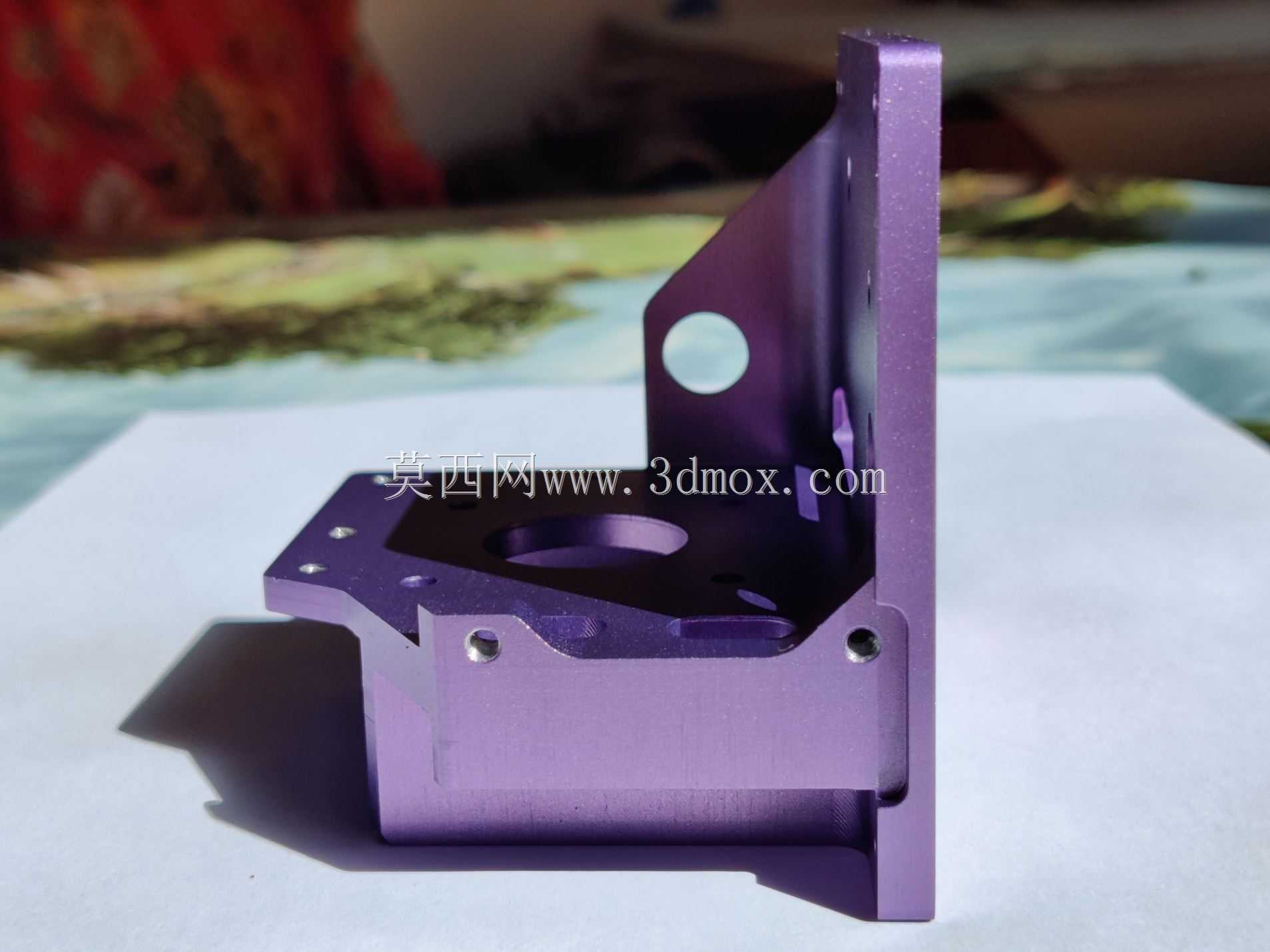

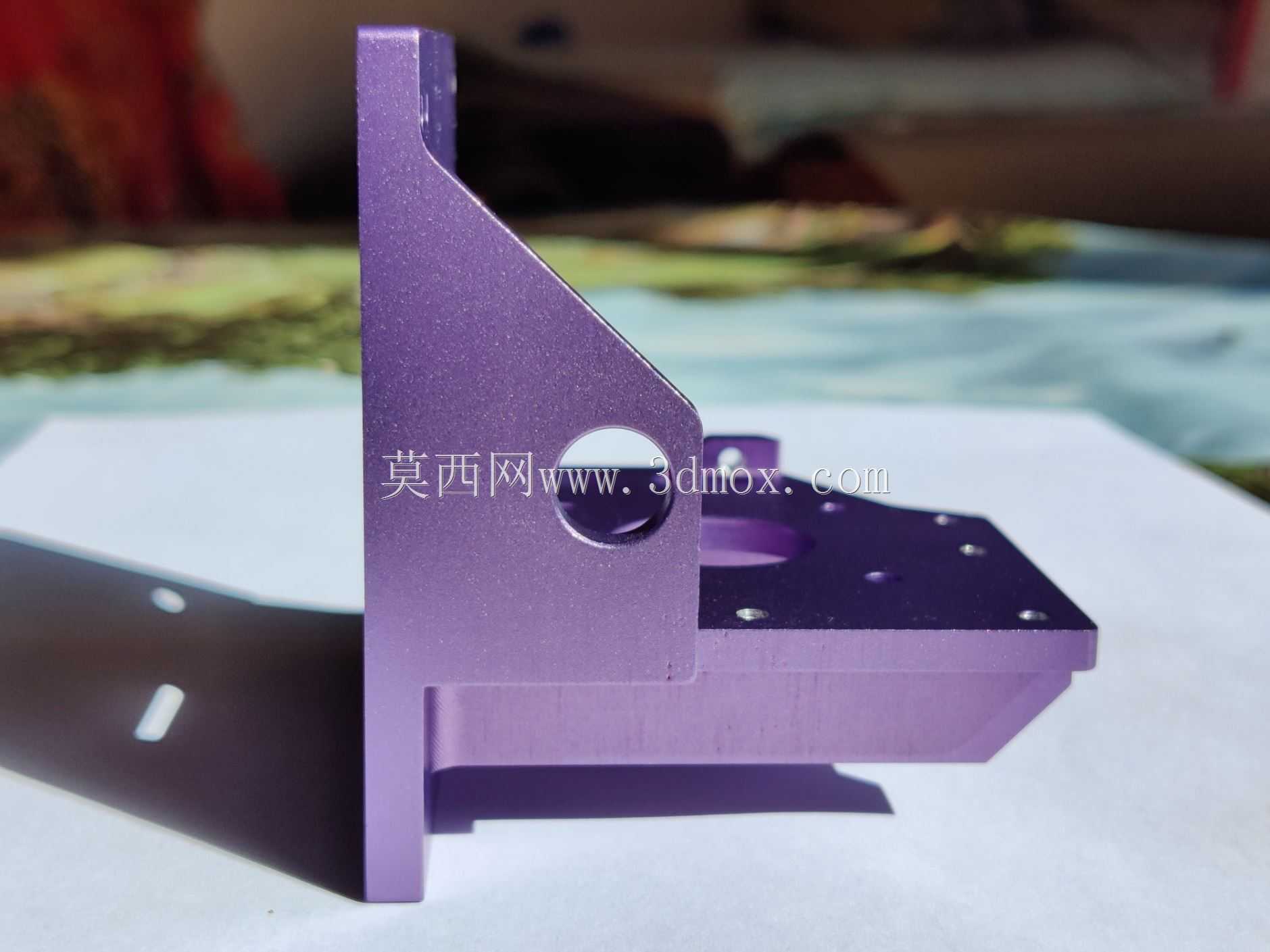

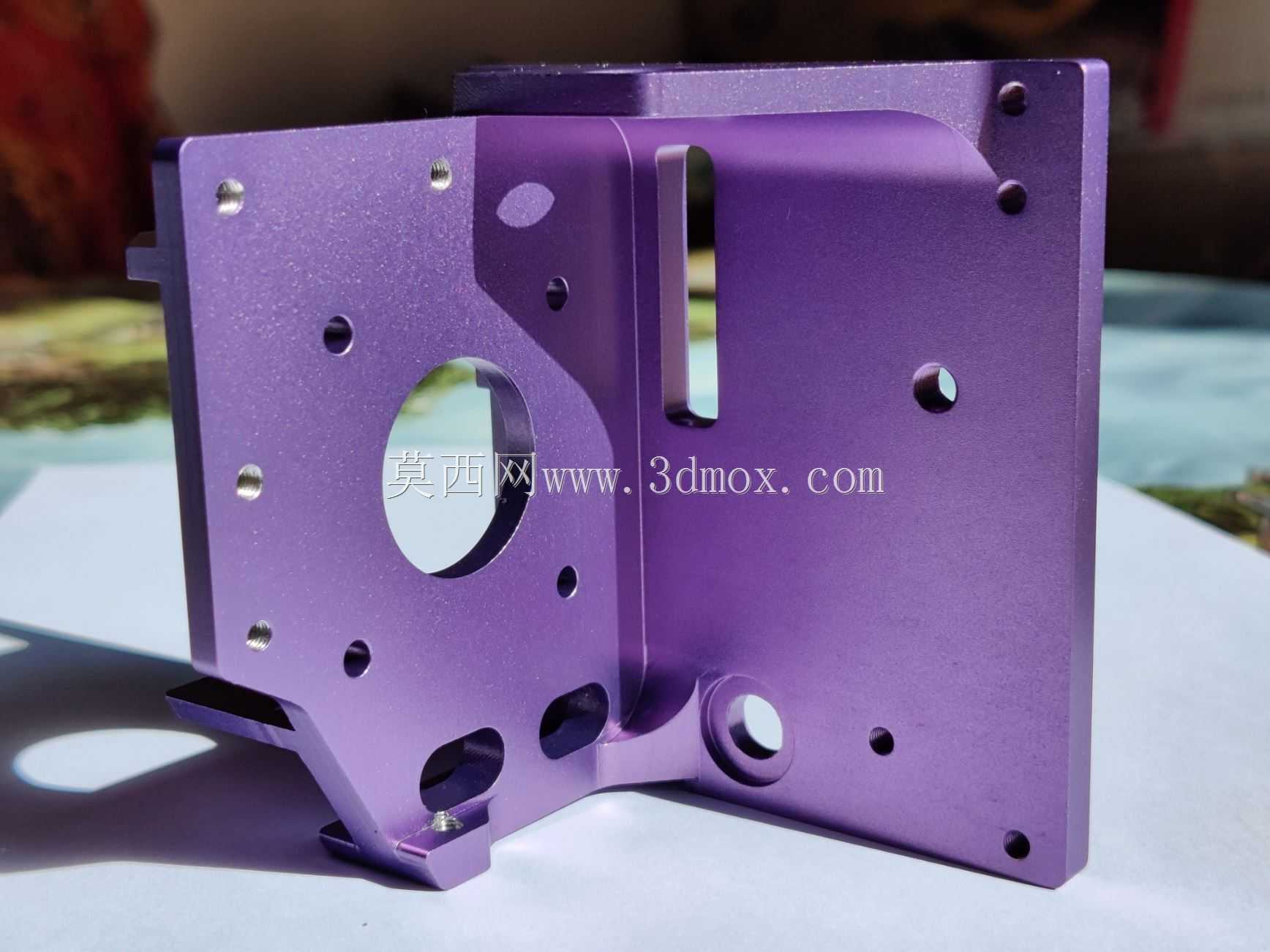

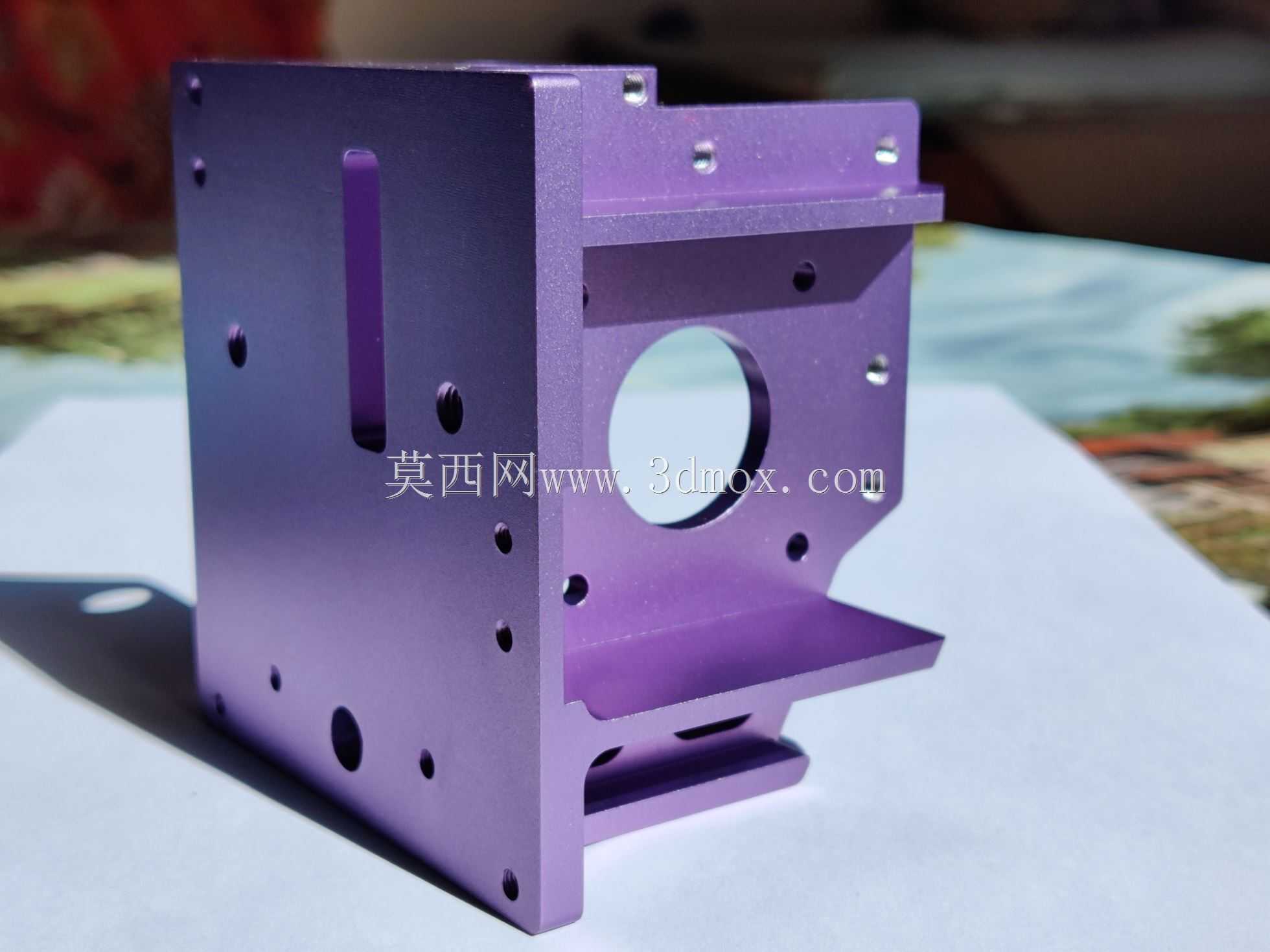

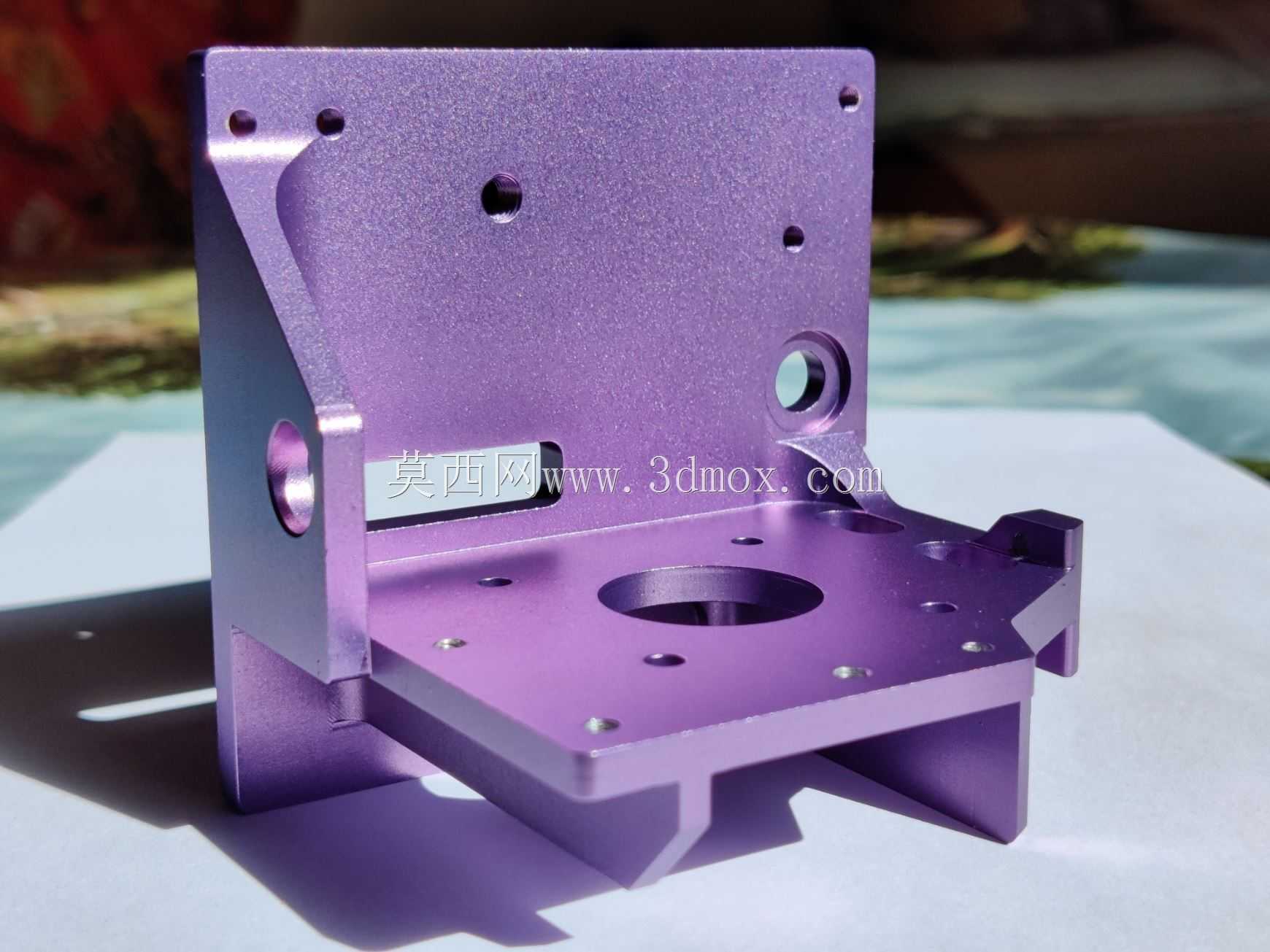

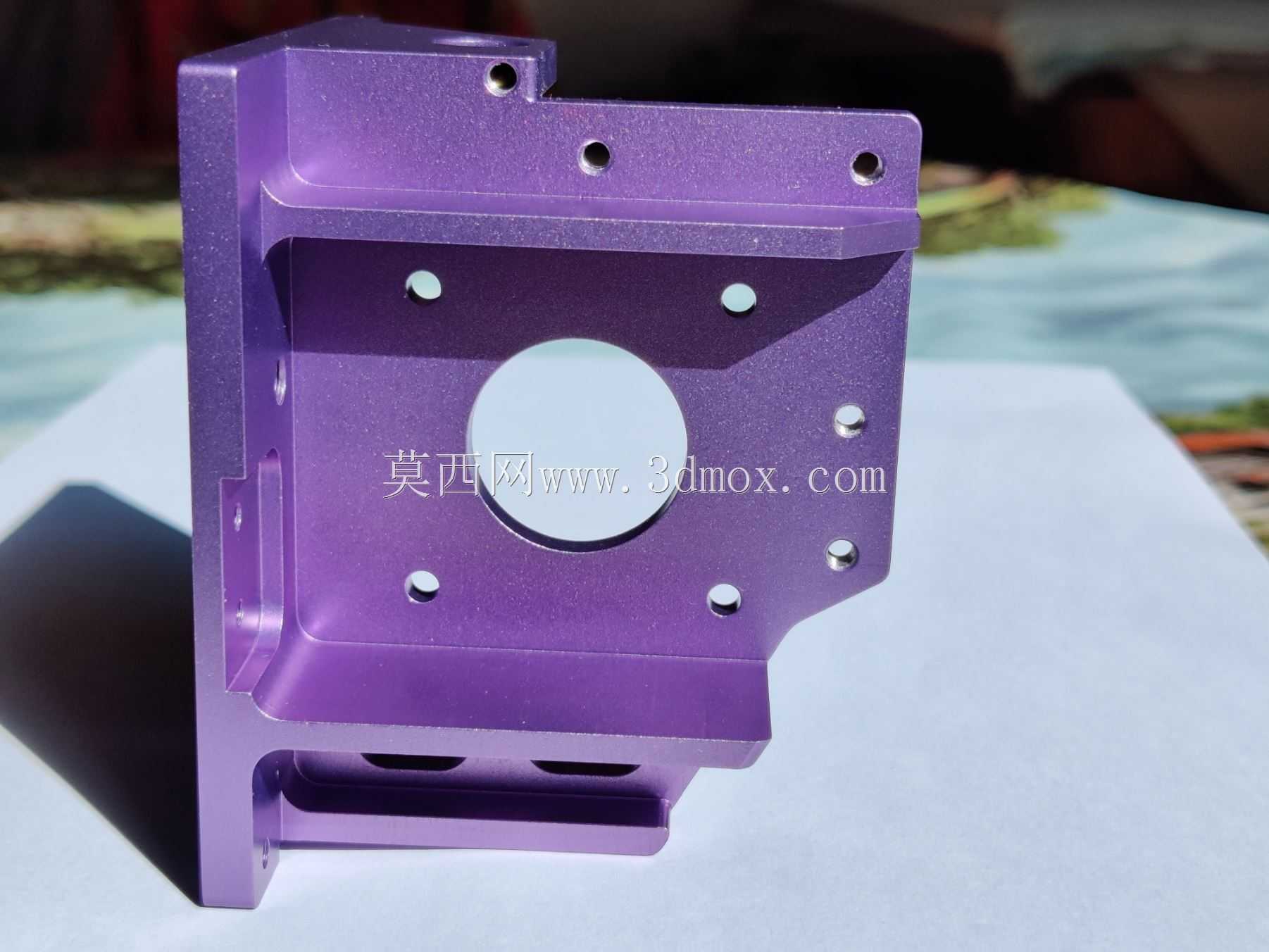

　　这块紫色阳极氧化处理的方形安装板，是为Anycubic Chiron机型热端升级改装设计的核心承载构件，采用7075铝合金加工成型，主要作用是替换原厂塑料或薄金属安装座，为挤出热端、散热风扇、调平探针等打印头组件提供刚性安装基准。

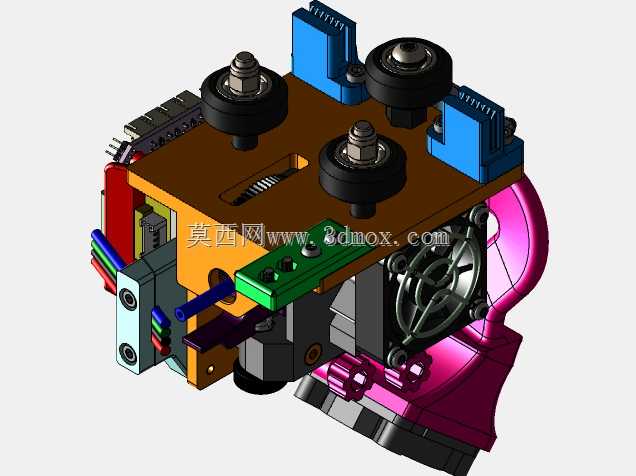

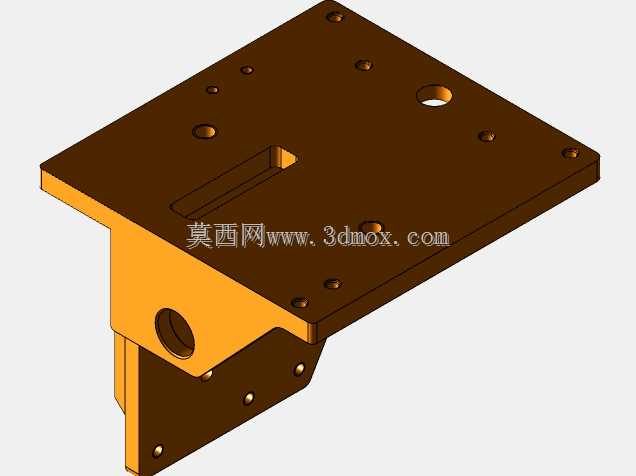

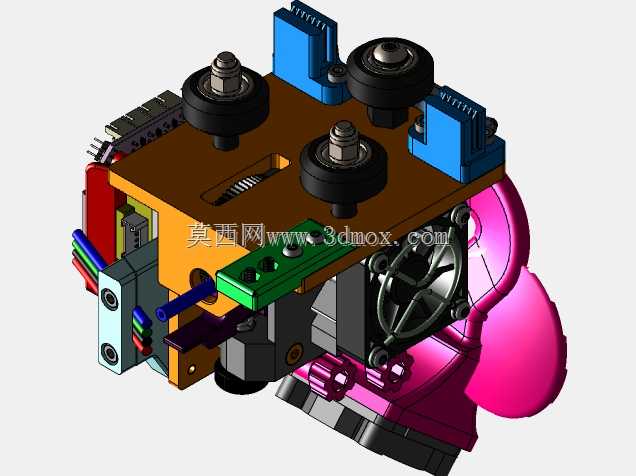

　　从实际装机场景来看，FDM桌面级打印机在长时间高温打印、高速往复运动工况下，原厂热端支架容易出现受热蠕变、振动松旷的问题，直接影响打印件层纹精度与喷头定位稳定性。改装板以整块铝板铣削成型，板面布局围绕热端装配关系展开：中部开设长条形避让槽，为喉管、散热风道或线材走线预留空间；板面上分布多组不同孔径的安装孔，分别对应热端固定、风扇支架连接、探针安装以及与X轴滑台的对接孔位，孔位坐标严格匹配改装件的装配公差。

　　设计思路上优先保证安装平面度与孔位同轴度，铝板厚度方向留出足够的刚性余量，抑制喷头快速启停时的悬臂振动。板面四角与边缘的沉孔、通孔经过排布校核，既保证螺栓锁紧时不与运动部件发生干涉，也让热端喷嘴相对打印平台的垂直度更易调整。外形保持规整方形轮廓，边界尺寸控制在原有打印头运动包络之内，不会压缩设备的有效打印幅面，安装时直接对位原有滑台螺孔即可完成替换，无需对机架进行二次切割改造。

　　在功能层面，铝合金材质相比塑料件具备更优的导热散热与抗形变能力，热端工作时的热量可通过板面适度扩散，减少热量积聚向挤出机上部传递；同时金属板的长期尺寸稳定性更好，反复拆装维护也不易出现滑牙、开裂。对于结构设计人员而言，这类改装板的建模重点在于孔系定位、避让槽轮廓与安装基准面的统一，建模时需同步校核热端、风扇、探针各组件的装配间隙，确保运动全程无碰撞，为桌面打印机的热端性能升级提供可靠的机械支撑。
