M5规格开槽城堡型六角锁紧螺母

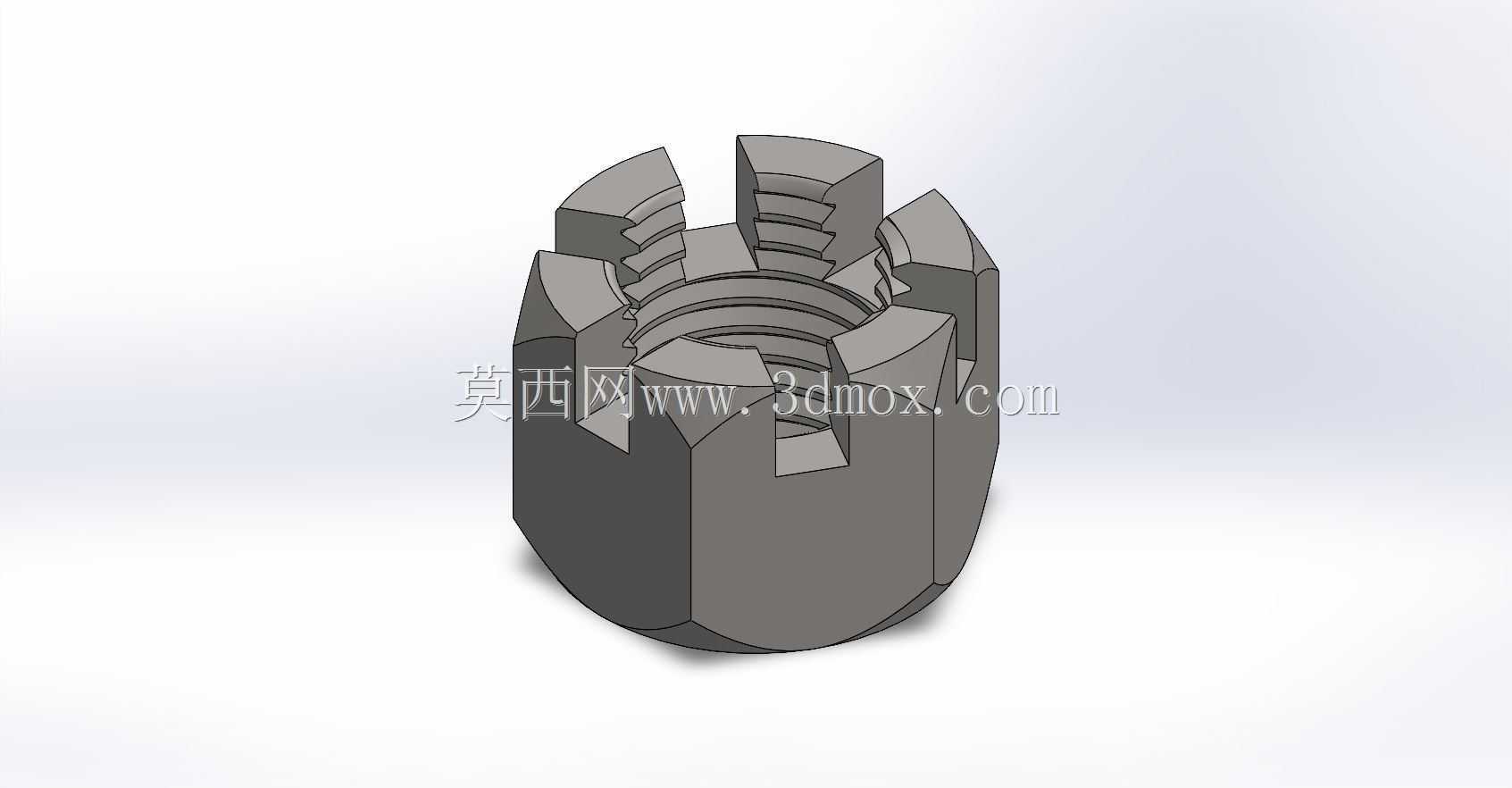

　　在需要频繁承受振动载荷、存在交变冲击力的机械连接场景中，普通六角螺母极易因螺纹副间的摩擦力衰减出现松脱，进而引发连接失效、部件移位甚至设备故障，这类场景下带开槽结构的城堡螺母是应用极为广泛的防松紧固件选择。这款M5规格的城堡螺母，整体采用六角外形作为主体结构，六角对边的尺寸设计完全适配常规M5螺纹配套的扳手规格，现场装配时无需定制特殊工装，使用普通标准开口扳手、套筒扳手即可完成拧紧作业，能大幅降低现场装配的工具适配成本。螺母顶部沿圆周方向均匀开出六道径向槽，槽口深度与开口销的穿装尺寸完全匹配，当螺母在配套螺栓上拧紧到预设扭矩后，可将开口销穿过螺栓杆部预制的径向销孔，同时嵌入螺母顶部的对应开槽内，

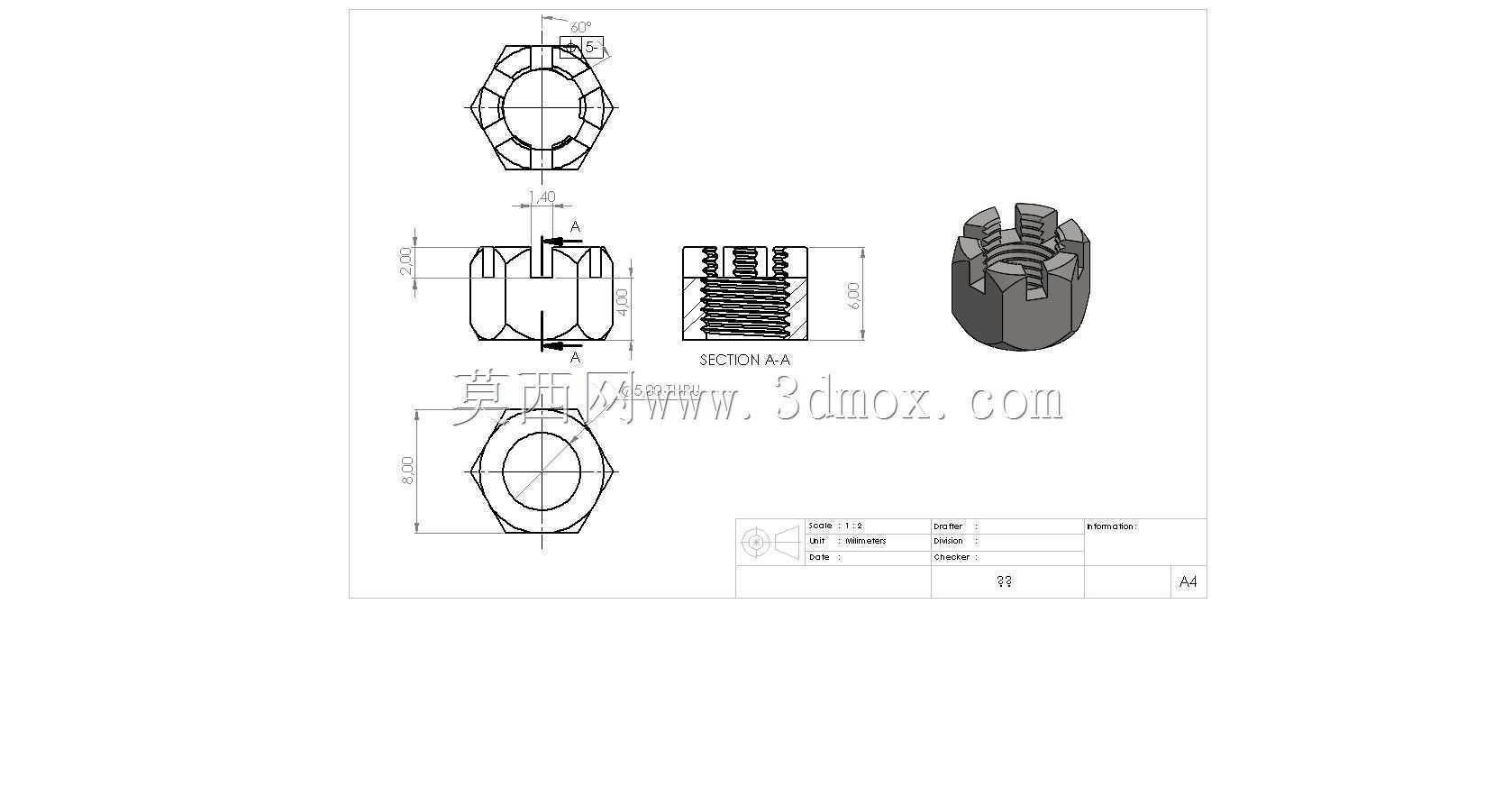

　　从机械结构上彻底锁死螺母与螺栓的相对转动位置，哪怕连接部位长期承受高频振动、温度交变带来的热胀冷缩，螺母也不会出现回转松脱的问题，连接可靠性远高于依靠摩擦力防松的普通螺母、尼龙锁紧螺母。从设计细节来看，这款螺母的螺纹规格为M5，属于公制粗牙标准螺纹，螺距遵循普通公制螺纹的通用标准，能和市面上绝大多数同规格的标准外螺纹件实现无间隙配合，螺纹段的有效啮合长度经过核算，完全满足M5规格螺纹连接的剪切强度、拉伸强度要求，不会出现螺纹滑牙、啮合不足导致的连接失效问题。螺母整体总高度为6mm，顶部开槽的深度控制在2mm左右，既保证了开槽有足够的深度容纳开口销，避免开口销受剪后脱出槽位，又不会因为开槽过深压缩螺纹段的有效啮合长度，

　　兼顾了防松性能与螺纹连接强度。螺母底部与被连接件接触的端面采用平整加工设计，装配后能和被连接件表面形成均匀的面接触，不会出现局部应力集中压伤被连接件表面的问题，端面与螺纹轴线的垂直度公差控制在标准紧固件要求的范围内，拧紧后螺母的压紧力能均匀分布在整个接触端面上，避免偏载导致的螺纹副受力不均。从实际安装边界来看，这款螺母最大外径为8mm，设计安装空间时，只要在螺栓周围预留出直径不小于9mm的圆形操作空间，即可满足扳手拧紧、开口销穿装的操作需求，不会出现空间不足无法装配的问题。这类城堡螺母常被应用在存在持续振动的连接部位，比如低压电气设备的内部构件连接、小型传动机构的转轴端部定位、自行车等代步工具的运动部件锁紧、

　　小型航空模型的受力构件连接等场景，尤其是在无法定期复检螺栓预紧力的户外设备、长期运行无需维护的装配结构中，这种机械锁止的防松结构能大幅降低设备的维护频次，避免因紧固件松脱引发的意外故障。建模过程中，螺母的六角外形采用拉伸切除的方式成型，顶部开槽通过圆周阵列的方式保证六个槽位的角度均匀性，螺纹部分采用标准螺旋线扫描切除生成，完全还原真实紧固件的牙型轮廓，模型的所有尺寸公差都参考通用紧固件的行业标准设定，不管是用于设备装配的干涉检查、连接结构的强度仿真，还是用于装配工艺的模拟演示，都能完全匹配实际零件的装配要求，不会出现模型与实物尺寸不符导致的装配偏差。
