双弧过渡弯管流体输送连接件结构

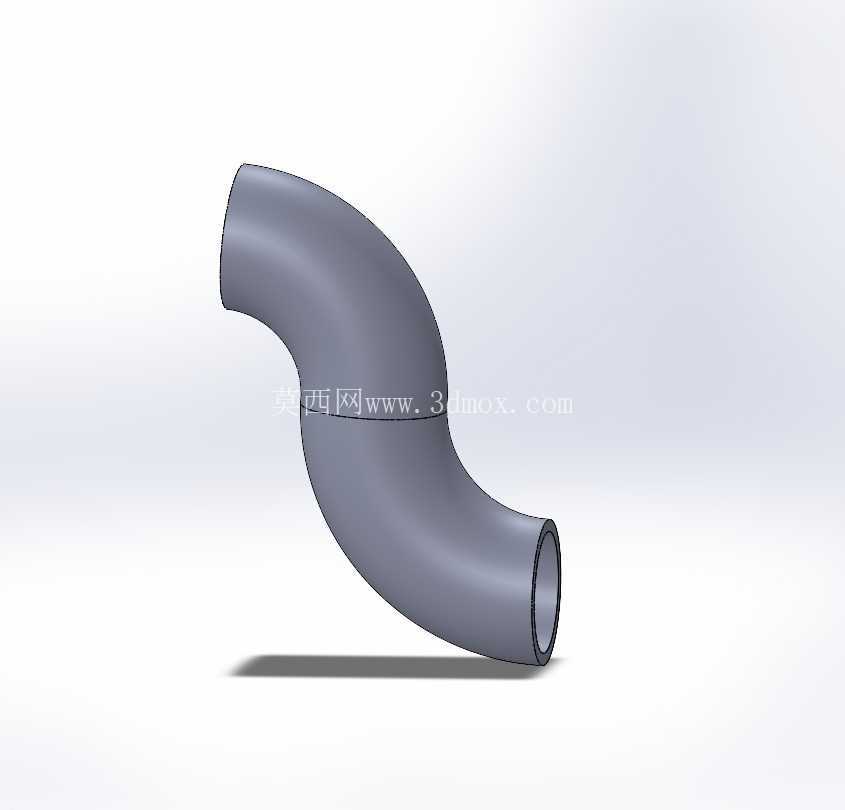

　　在流体输送管路系统的布设场景中，受安装空间限制、管路走向调整需求、设备接口错位补偿等实际工况约束，直管段往往无法完成全路径的连通搭建，这时候弯管类连接件就成为管路系统中不可或缺的结构部件，本次涉及的双弧过渡弯管结构，就是针对中低压流体输送场景优化设计的管路转向连接件。从实际应用场景来看，这类弯管广泛适配民用给排水管路、工业低压循环水系统、小型气动设备输气管路、普通工况的低压输油管路等场景，既可以用于固定管路的转向衔接，也能在设备端的管路布局中作为错位补偿连接件使用，降低管路安装时的对位精度要求，减少管路安装应力集中的问题。从功能特性层面来看，这款弯管采用连续双圆弧过渡的流道设计，区别于直角弯头的急转流道，双弧结构能够让流体在转向过程中保持更平缓的流向变化，有效降低流体流经转向段时的局部阻力损失，减少流体湍流、涡旋的产生，一方面能够降低管路系统的输送能耗，另一方面也能减少流体中杂质在弯管段的沉积概率，延长管路的维护周期。同时，平缓的流道过渡也能降低流体转向时对管壁的冲刷磨损，对于含少量固体杂质的流体输送场景，相比直角弯头有更长的使用寿命。

　　在设计思路层面，这款弯管的建模过程首先确定了两端接口的通径尺寸，保持两端接口的通径完全一致，保证与同规格直管段连接时不会出现通径突变带来的流阻变化；两段圆弧的曲率半径经过匹配优化，既保证了弯管整体的转向角度满足90度转向的使用需求，又控制了弯管的整体外轮廓尺寸，避免曲率半径过大导致弯管占用过多安装空间，也防止曲率半径过小带来的流阻激增问题。管壁厚度的设定参考了同通径直管的耐压标准，保证弯管段的结构强度与直管段保持一致，不会成为整个管路系统的耐压薄弱点；两端的连接端面做了平齐处理，能够适配常见的卡套连接、粘接、热熔连接或者焊接等多种管路连接工艺，不需要额外对端面进行二次加工。

　　从外形尺寸与安装边界来看，这款弯管两端接口的中心轴线处于同一平面内，转向角度为标准90度，安装时可以根据管路走向需求调整安装朝向，不需要额外定制特殊角度的转向件。弯管的外轮廓没有突出的凸缘、加强筋等结构，整体外表面光滑，安装时相邻管路或者设备部件不会与弯管本体产生结构干涉，在紧凑的设备内部管路布局中，能够有效节省安装空间。弯管的两端接口同轴度公差控制在常规管路连接的允许范围内，与标准直管段连接时不会出现错位别劲的情况，能够降低连接部位的密封失效风险。

　　在实际选型使用时，需要根据管路的输送介质类型、工作压力、工作温度匹配对应的制作材料，不同材质的该款弯管可以分别适配不同的工况需求，比如塑料材质可用于民用给排水、低压气动系统，金属材质可用于输油、中低压工业流体输送场景。建模过程中对弯管的内壁过渡面做了连续相切处理，不存在台阶、锐角等结构缺陷，能够避免流体在转向过程中出现局部流速突变的问题，也减少了管路清洗时的死角残留。对于管路设计人员来说，这类标准弯管结构可以直接调用到管路装配体中，不需要重复进行弯管段的建模，只需要匹配对应的通径参数就可以完成管路布局，能够有效提升管路系统的三维设计效率；在进行管路应力分析时，双弧过渡的结构也能让管路的应力分布更均匀，避免直角弯头处容易出现的应力集中问题，提升整个管路系统运行的可靠性。
