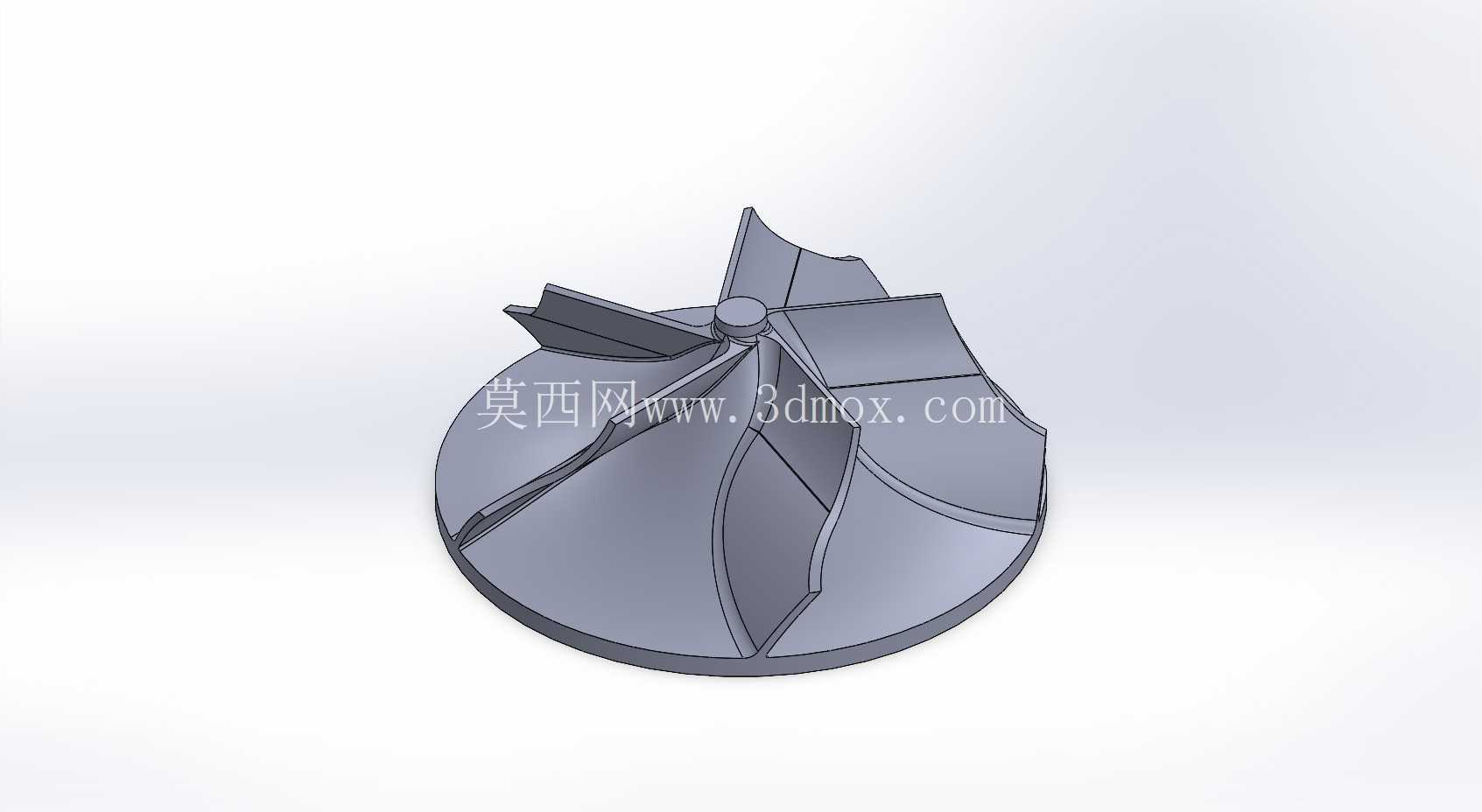

轴流压缩机作为大流量低压比工况下的核心流体输送设备,广泛应用于冶金高炉鼓风、大型风洞气源供给、化工流程气体增压、天然气长输管线增压站等场景,其核心做功部件就是本次建模的轴流叶轮,该部件直接决定整机的气动效率、运行稳定性与额定工况下的压比输出能力。从实际工程应用来看,轴流压缩机的叶轮需要在高转速下持续运行,既要保证气流沿轴向流动过程中获得足够的动能与压力能,还要兼顾结构强度、气动振动特性与加工工艺可行性,建模过程中需要充分匹配实际运行的边界约束。
在设计思路层面,该叶轮采用整体铣削式结构设计,区别于装配式叶片的叶轮结构,整体式结构消除了叶片与轮盘连接位置的装配间隙与应力集中点,更适合高转速、连续运行的工况场景。叶片的型线设计采用空间扭曲翼型结构,沿叶高方向的安装角从叶根到叶顶逐步递减,匹配不同半径位置的圆周速度差异,保证气流沿整个叶高方向的进气攻角处于合理区间,避免叶根位置气流分离、叶顶位置流动损失过大的问题。轮盘部分采用锥面过渡结构,从轮毂位置到轮缘位置的厚度逐步变化,既保证了轮盘在高速旋转下的离心力承载能力,又尽可能降低转子整体重量,减小转子运行时的转动惯量,降低启动过程的驱动扭矩需求。
从功能特性来看,该叶轮的叶片数量经过气动计算匹配,相邻叶片之间形成的流道沿气流方向呈收敛构型,气流在流道内沿轴向流动的过程中,通过叶片的做功获得能量,同时流道的收敛设计保证气流速度逐步提升后,在后续的静叶栅内完成动能向压力能的转换。叶片前缘采用小圆头钝化设计,降低来流攻角波动时的流动损失,提升叶轮在变工况运行时的适应能力,避免小流量工况下过早进入喘振边界;叶片尾缘采用薄型设计,减少尾迹涡的强度,降低下游静叶栅的来流扰动,提升整机级效率。叶顶位置预留了合理的间隙设计边界,建模时保留了叶顶与机壳之间的间隙空间,该间隙值需要匹配整机的运行转速与机壳变形量,间隙过大会导致叶顶泄漏损失增加,降低整机效率,间隙过小则容易在运行过程中出现叶顶刮蹭机壳的故障。
在安装边界与尺寸约束层面,该叶轮的轮毂中心位置设计有与主轴配合的安装定位面,采用圆柱面配合加端面定位的结构,配合公差选用过盈配合加键连接的形式,保证高速旋转下扭矩的可靠传递,同时避免叶轮与主轴之间出现相对滑动。轮毂端面设计有螺栓连接孔位,用于与主轴轴端的压盖配合,实现叶轮的轴向锁紧,锁紧螺栓的分布圆直径与孔位数量匹配转子动平衡的要求,避免安装后出现不平衡量超标的问题。叶轮的轴向安装尺寸需要匹配转子的轴向定位尺寸,保证叶轮出口与下游静叶栅的轴向距离处于设计值范围内,该距离直接影响气流进入静叶栅的均匀性,距离偏差过大会导致静叶栅入口气流扰动增大,级效率下降。
从结构强度的设计考量来看,建模过程中对叶根与轮盘的连接位置做了圆角过渡处理,避免直角位置的应力集中,该圆角半径的取值需要兼顾气动性能与结构强度,圆角过大会导致流道入口的气流扰动增加,圆角过小则无法有效降低应力集中系数。叶片的厚度沿叶高方向逐步变化,叶根位置厚度最大,承受离心力产生的弯曲应力,叶顶位置厚度最小,降低叶顶位置的离心载荷,同时减少叶顶泄漏流的影响。整个叶轮的建模过程严格遵循对称建模原则,保证每个叶片的型线精度与位置度偏差控制在允许范围内,为后续的动平衡校核、有限元强度分析、气动仿真计算提供精准的模型基础,也可直接用于后续的加工刀路生成,支撑五轴铣削加工的工艺编制。
