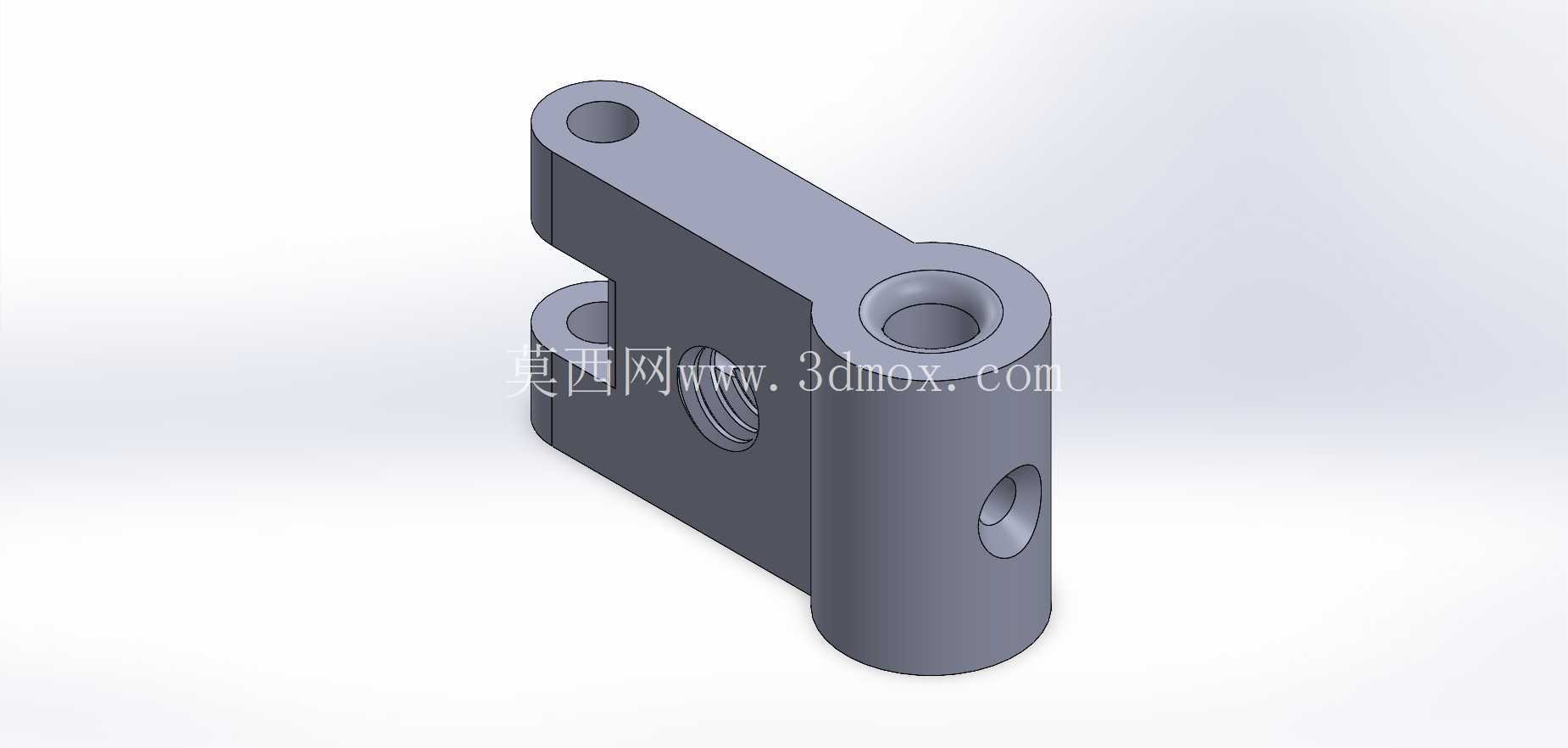

压铸类传动连接用曲柄结构件

　　在各类需要往复摆动、回转传动转换的机械结构中，这类曲柄构件是实现动力传递、运动轨迹转换的核心基础零件，常见于小型压力加工设备、轻工自动化输送线、专用工装夹具的传动单元，以及部分小型内燃机、泵类设备的动力输出端联动结构中，承担着将旋转动力转化为往复摆动力，或是将直线往复动作转化为回转动作的核心传动作用。从结构设计逻辑来看，该曲柄采用了分体式铰接位与一体式回转座结合的构型，一侧的叉型双铰接耳结构预留了同轴销孔，用于连接连杆类从动构件，销孔的内径公差按照间隙配合的基准孔设计，能够适配标准圆柱销的装配需求，叉耳的开口宽度经过尺寸校核，既可以保证连杆端部的嵌入空间，又能避免侧向间隙过大导致的传动偏摆，减少铰接位置的磨损量。

　　另一侧的一体式圆柱回转座是整个曲柄的动力输入基准位，中心的通孔用于穿装动力输入轴，孔壁预留的径向螺纹孔用于装配紧定螺钉，实现曲柄与输入轴的周向、轴向固定，避免传动过程中出现相对滑移，回转座的外圆柱面做了等壁厚设计，在保证结构强度满足额定传动扭矩要求的前提下，尽可能降低零件自身重量，减少回转过程中的动不平衡量。两个铰接耳与回转座之间采用了圆弧过渡的连接臂结构，过渡位置的圆角半径经过应力校核，能够有效分散传动过程中连接位置的集中应力，避免长期交变载荷下出现应力开裂的问题，连接臂的截面采用矩形变厚度设计，靠近回转座的位置厚度更大，向铰接耳方向逐步收窄，匹配传动过程中的弯矩分布规律，实现材料利用率的最大化。

　　从安装边界来看，该曲柄的回转座外径、铰接耳的外伸长度、两个销孔的中心距是核心安装尺寸，中心距的尺寸精度直接决定了从动构件的行程范围，建模过程中对该尺寸做了公差带约束，能够满足常规传动场景下的行程精度要求；铰接耳上的销孔与回转座中心孔的平行度公差按照7级精度设定，避免装配后出现连杆卡滞、传动阻力过大的问题。在实际应用场景中，这类压铸成型的曲柄多用于中低载荷的传动场景，压铸工艺带来的毛坯精度能够减少后续机加工的工序量，零件表面的成型质量稳定，适合批量生产配套。

　　设计过程中还考虑了装配的工艺性，铰接耳的外侧端面、回转座的上下端面都预留了机加工的装夹基准位，后续进行销孔、轴孔的精加工时，可以直接通过毛坯基准定位，减少装夹找正的时间，提升加工效率。零件上的所有棱边都做了小倒角处理，既可以去除压铸过程中产生的飞边毛刺，避免装配过程中划伤操作人员，也能减少应力集中的薄弱点，提升零件的疲劳寿命。在传动匹配方面，该曲柄的铰接位可以适配不同长度的连杆组件，通过更换不同中心距的同规格曲柄，还可以调整从动件的行程范围，具备一定的通用适配性，能够覆盖多数小型传动机构的改装、配套需求。建模过程中对各个装配孔的位置度、同轴度都做了几何约束，还原了实际加工中的公差要求，模型的壁厚均匀性符合压铸工艺的成型要求，避免出现壁厚差过大导致的压铸缩孔、冷隔等成型缺陷，能够直接用于压铸模具的设计参考，或是装配模拟中的运动干涉校验。
