真空罐人孔密封承压结构三维设计

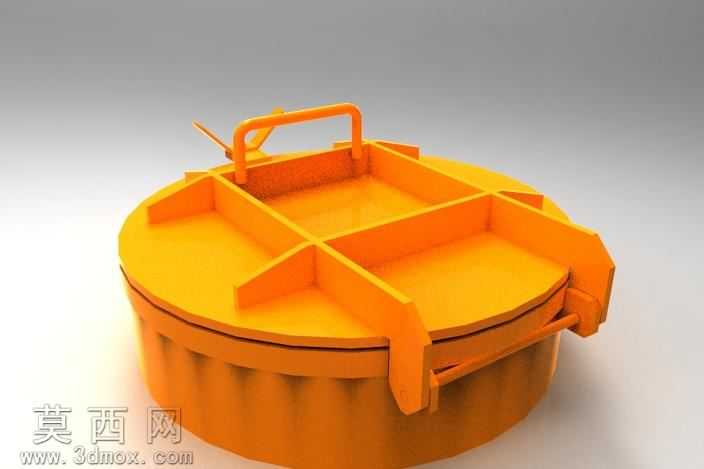

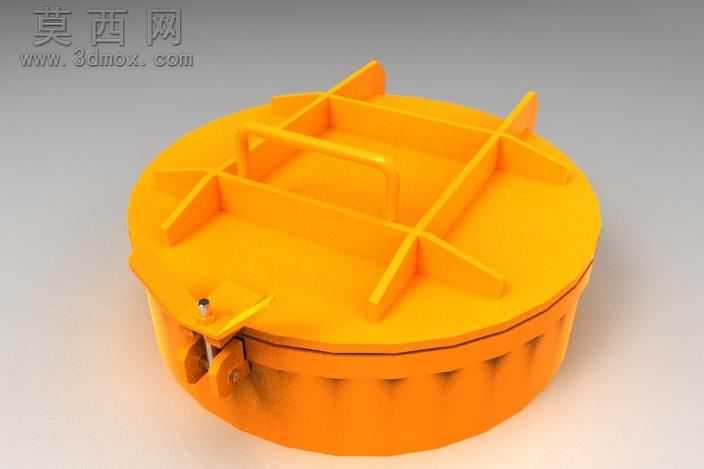

本作品为真空罐体配套的人孔部件三维设计，建模阶段以实际真空工况的密封承压需求为核心逻辑，首先通过基准面搭建确定人孔与罐体对接的法兰基准，精准匹配真空罐体的安装接口尺寸，保证部件安装后的同轴度与贴合度。建模过程中对人孔盖的加强筋结构做了针对性优化，采用十字交叉搭配横向加强筋的布局，在保证盖体整体承压强度的前提下，尽可能降低部件自重，避免大尺寸人孔盖因自重产生形变影响密封性能。盖体表面的提手结构做了人机工程学弧度处理，匹配操作人员开合施力的角度，侧边的快开锁紧铰链结构做了装配公差的预留设计，保证锁紧时密封胶圈能够均匀受压，避免局部应力集中导致的真空泄漏问题。渲染阶段采用高饱和度的工业警示橙作为主体材质，模拟工业设备常用的环氧防腐涂层质感，调整材质的粗糙度参数还原漆面的微哑光效果，对铰链、锁扣等金属活动部件单独赋予金属材质，添加细微的磨损纹理提升真实感，场景采用柔和的漫反射打光，清晰展现加强筋的布局走向、锁紧结构的装配关系以及盖体与筒节的配合缝隙，直观呈现部件的结构细节。设计思路上充分考虑真空工况的特殊要求，摒弃了传统螺栓紧固人孔开合繁琐的缺陷，采用快开铰链结构实现单人快速开合操作，盖体的加强筋布局经过受力仿真验证，能够承受真空状态下的外部大气压载荷，避免盖体受压凹陷变形，密封面预留了标准密封圈的安装槽位，可适配常规的真空耐油橡胶密封圈，保证罐体的真空度维持能力。整体模型的各个部件均做了可拆分的装配体设计，能够直接导出工程图用于生产加工，也可用于真空罐体整体装配的干涉校验，结构细节完全贴合工业实际使用需求，兼顾了结构强度、操作便捷性与密封可靠性。
