实验室小型风洞与超声波风速计测试装置

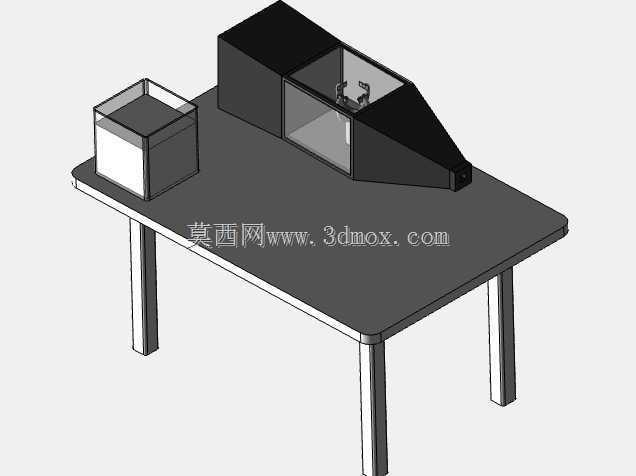

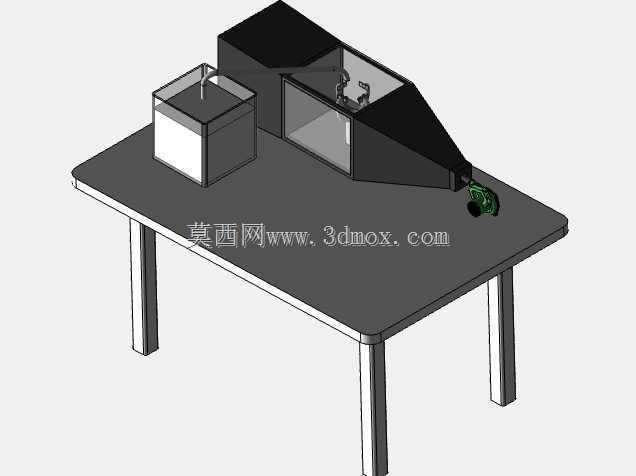

　　这套装置面向农业机械相关的流体性能测试场景搭建，核心是实验室尺度的小型风洞搭配超声波风速计单元，整体安置在标准实验工作台面上，适配常规高校实验室、小型农机研发工作室的场地条件，不需要额外做大型基建预埋，安装时仅需保证工作台面水平度偏差不超过千分之二，预留后侧1.2米的操作维护空间即可，整体占地尺寸控制在1.8米长、1.2米宽的范围内，不会占用过多实验区域面积。

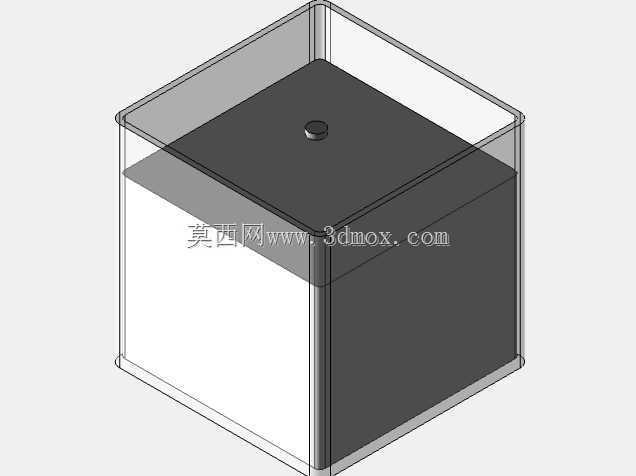

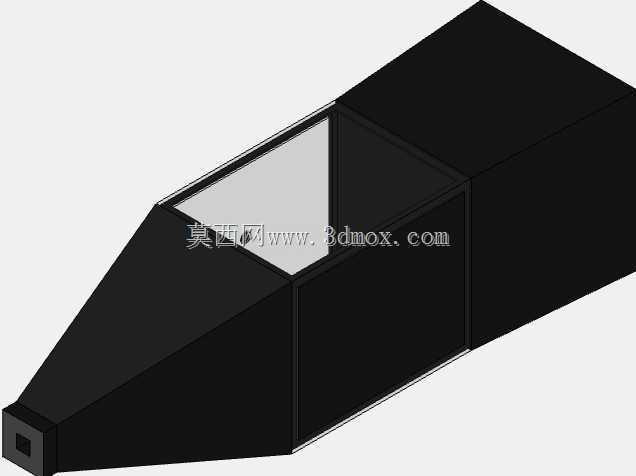

　　风洞段采用收缩段加稳流段的经典结构设计，进气端设置了独立的稳流腔体，腔体内部预留了多层阻尼网的安装卡槽，可根据测试需求更换不同目数的阻尼网，调整来流的湍流度，满足不同农机部件的测试工况要求，比如测试植保喷雾的雾滴飘移特性时，可搭配低目数阻尼网模拟田间自然风的湍流状态，测试风机叶片的气动性能时则更换高目数阻尼网获得均匀稳定的层流来流。风洞的收缩段曲线采用五次曲线拟合加工，能最大程度降低流场的局部畸变，保证测试段截面的风速均匀性偏差控制在3%以内，满足常规流体测试的精度要求。

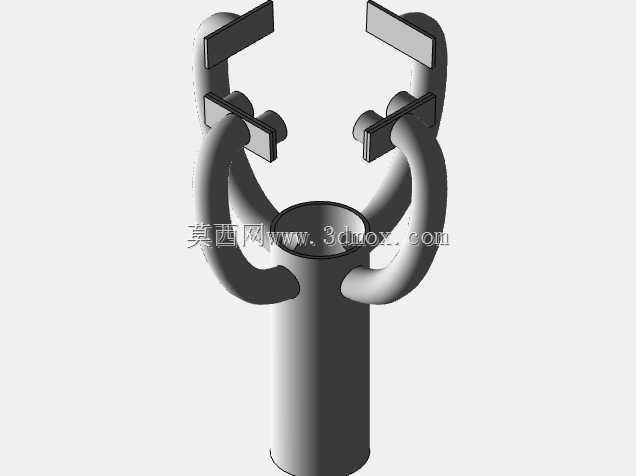

　　配套的超声波风速计单元采用非接触式测量原理，安装在风洞测试段的侧壁预留位，不需要伸入流场内部，不会对流场造成额外干扰，可实时采集测试段内的风速、风向脉动数据，采集频率最高可达100Hz，能够捕捉农机部件在风场中的瞬态气动响应。测试台面上预留了通用T型槽，可通过标准压块快速固定不同的待测农机部件，比如小型风机叶轮、植保喷头、清选筛片等，不需要额外制作专用工装，大幅缩短测试前的准备周期。

　　设计过程中充分考虑了实验室使用的安全性，风洞的驱动单元设置在封闭的腔体内，外部做了圆角防护处理，避免实验人员误触转动部件，所有走线都隐藏在工作台的支腿内部，台面上没有明露的线缆，避免测试过程中线缆干扰流场或者造成绊倒风险。风洞的出风口做了扩压段设计，能够降低出口风速，减少出风对实验室环境的干扰，同时降低驱动风机的工作负载，减少运行时的噪音，实测在额定风速下，装置一米处的噪音不超过65分贝，符合实验室的噪音管控要求。

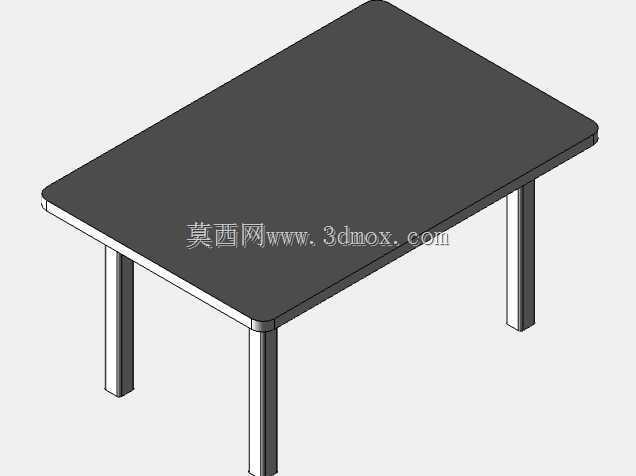

　　整套装置的结构拆分设计合理，风洞段、稳流腔体、工作台都采用螺栓连接，不需要焊接作业，后期如果需要调整测试段尺寸或者更换不同功率的驱动风机，只需要拆卸对应段的连接螺栓即可完成改造，不需要整体报废重做，适配不同阶段的测试需求。工作台支腿采用可调节脚杯设计，可根据地面的实际平整度调整高度，保证整个装置的水平度，避免长期使用过程中因台面倾斜导致风洞段同轴度偏差，影响流场精度。在测试功能拓展性上，风洞测试段的顶部预留了透明观察窗，可搭配高速摄像机拍摄待测部件在风场中的运动状态，比如植保雾滴的运动轨迹、轻杂余物料的飘移路径等，观察窗采用快拆结构，可快速打开更换待测样品或者清理测试段内部的残留杂物。
