透明罩封装微型蒸汽轮机演示装置

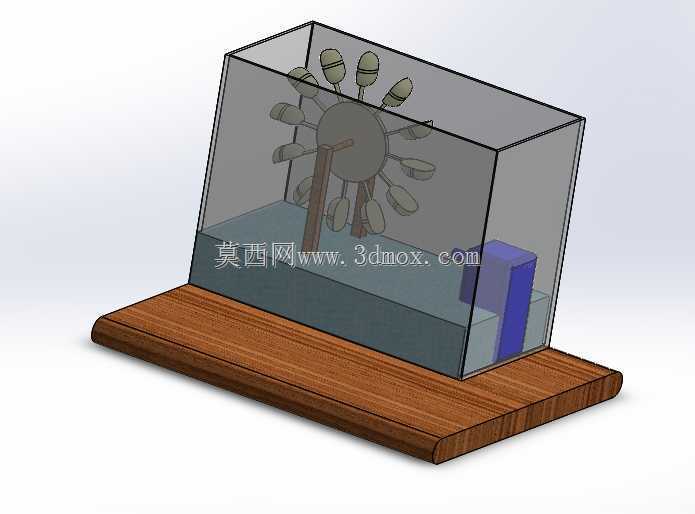

　　这套微型汽轮机演示装置采用桌面式布局，整体由木质承载底座、透明防护外罩、轮盘叶片组件、支承立柱以及侧置动力模块构成，主要用于能量转换原理展示、机械结构教学、小型动力方案验证和展陈场景。装置没有按照工业汽轮机的大型壳体结构进行等比缩小，而是把内部叶轮、叶片、支承和驱动关系直接暴露在透明罩内，使观察者能够从多个角度看清轮盘旋转、叶片受力和动力传递路径。

　　从实际用途看，该结构更偏向教学演示与原理验证，而不是直接承担工厂级功率输出。工业现场中的汽轮机常用于驱动发电机、压缩机、泵组等设备，依靠蒸汽或压缩流体冲击叶片，使热能或压力能转化为旋转机械能。微型化之后，装置可以放置在实验室、实训教室、科普展台或机械设计工位上，用来讲解叶轮布置、支承方式、流体冲击方向、旋转轴系与外部动力源之间的关系。对于三维结构设计人员来说，这类模型的价值不在于追求真实机组的高温高压参数，而在于把复杂动力设备的核心运动关系压缩到一个可观察、可装配、可展示的小尺度空间中。

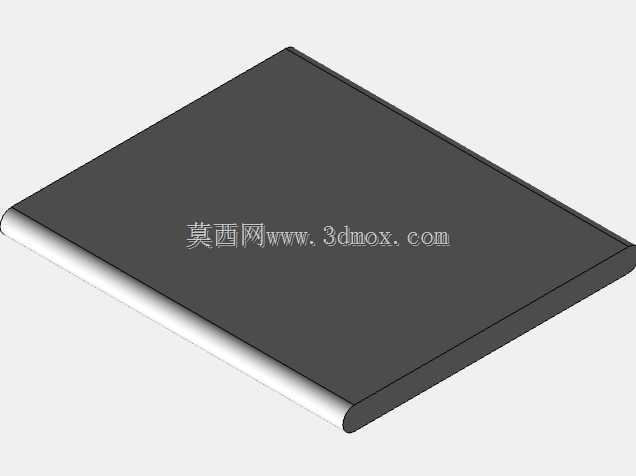

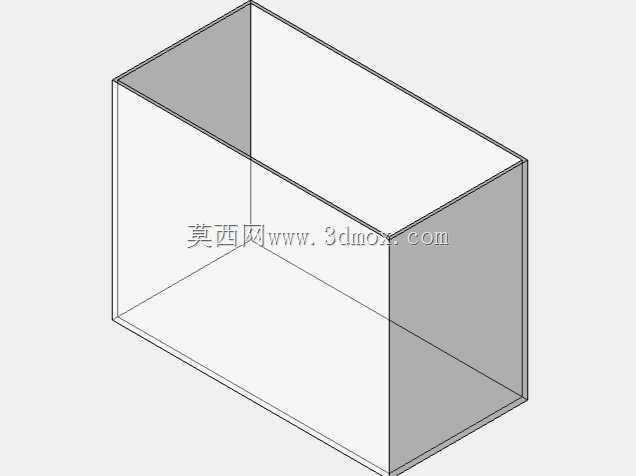

　　外形布置上，底部木质承托板承担整机安装基准。底座采用长条矩形形式，前缘带有圆角过渡，既降低磕碰风险，也使桌面摆放更稳定。底座上方设置透明罩体，罩体近似长方体，侧壁和顶面形成封闭观察空间。透明罩并非单纯装饰件，它在演示装置中承担安全隔离作用：轮盘上分布多枚勺形叶片，旋转时若有异物进入或零件松脱，外罩可以阻挡直接接触；同时透明材料不会遮挡内部结构，便于拍摄、展示和教学讲解。罩体与木质底座之间形成明确的安装边界，设计时需要保证罩体内壁与叶轮外缘、叶片端部、侧置模块之间留有足够间隙，避免旋转件与罩壁发生干涉。

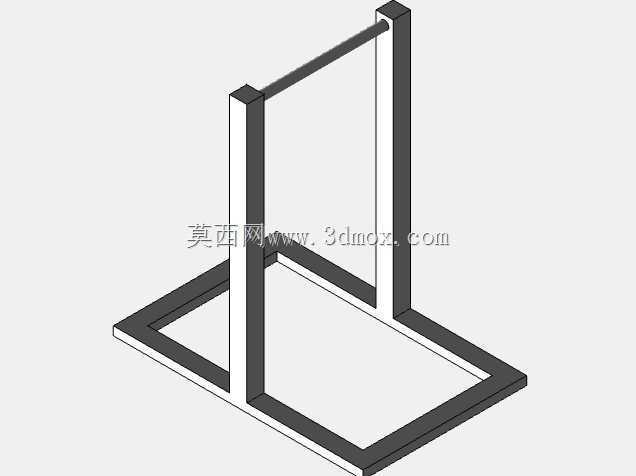

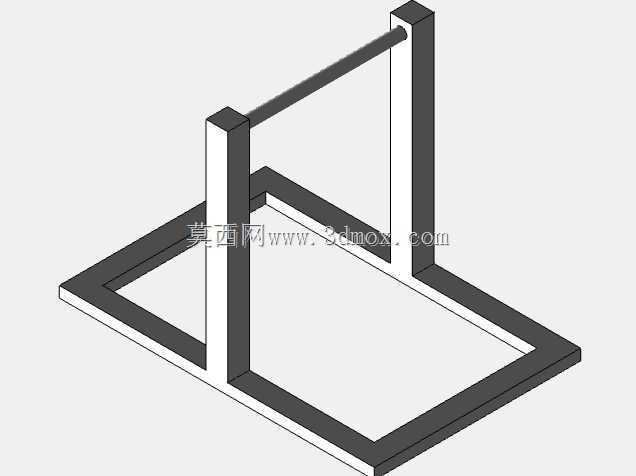

　　核心叶轮位于透明罩中部偏左位置，轮盘为圆形盘体，沿圆周均匀布置多枚叶片。叶片采用类似勺斗或小囊状的受流结构，端部向外伸展，能够承接侧向流体冲击。与普通平直风扇叶片不同，这种叶片形态更强调承接流体动量，使流体在冲击叶片后改变方向，从而推动轮盘绕中心轴旋转。轮盘中心通过轴系与支承结构连接，后侧立有一根竖向支承柱，柱体从底座区域向上延伸，为轮盘提供安装高度和刚性支撑。设计这类微型轴系时，需要重点控制轮盘中心高度、支承柱垂直度以及轴孔同轴度，否则轮盘在高速转动时容易出现偏摆、摩擦或转动阻力增大。

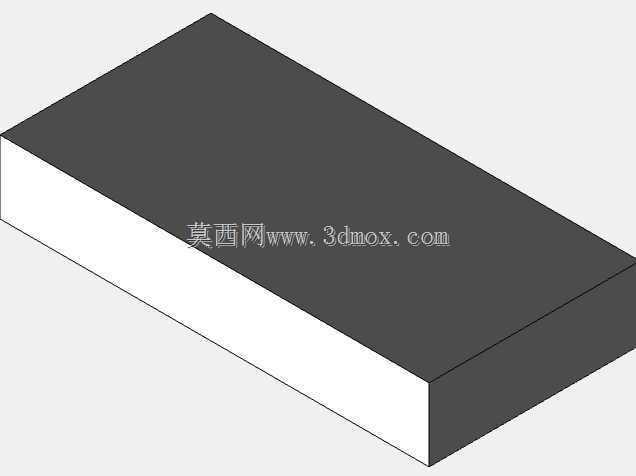

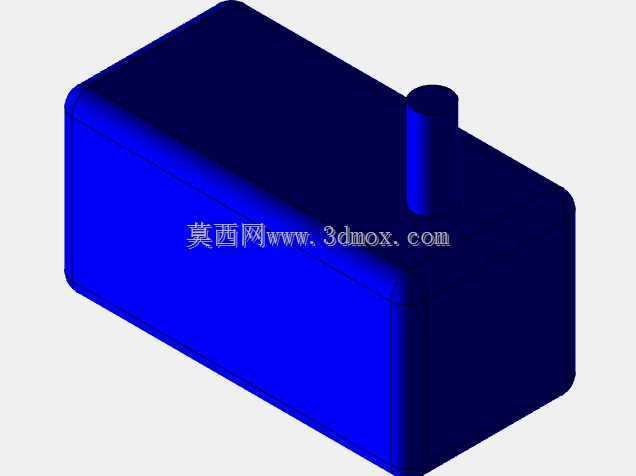

　　侧置模块布置在透明罩内部右侧，由高低不同的块状部件组成，可用于模拟动力输入、流体供给或驱动控制单元。它与叶轮之间保留一定空间，便于布置管路、喷嘴或连接构件。若用于纯机械展示，该模块可以作为电机或气源组件的占位结构；若用于功能样机，则可在块体内部容纳微型电机、电池、气路接头或控制板。模块外形采用简洁几何体，目的是在不干扰叶轮视觉焦点的前提下完善整机场景，使装置看起来具备完整的动力系统边界。

　　结构设计思路上，模型把“可见性”和“装配关系”放在重要位置。透明罩采用薄壁实体表现，边缘轮廓清晰，能够在三维软件中检查罩体与内部零件的最小间距。叶轮叶片沿圆周阵列布置，叶片数量、角度和伸出长度需要统一，否则旋转质量不平衡会引起振动。支承柱与底座、轮盘与轴、侧置模块与底板之间均应保留明确的装配面，方便后续拆分成可加工零件。木质底座在外观上提供暖色承托层，在工程表达中则相当于安装基板，所有内部组件都以该基板的上表面作为高度基准。

　　安装边界方面，整机占用空间近似为长方形桌面区域，底座宽度大于透明罩投影宽度，罩体高度高于叶轮最高点。叶轮旋转直径是内部布局的控制尺寸，设计时需同时校核叶片顶端到透明罩前后壁、左右壁以及顶部的距离。侧置模块高度不应遮挡轮盘主要观察面，支承柱位置也应避开叶片运动轨迹。若后续进行实物制作，底座可采用木材或仿木复合材料加工，透明罩可选用亚克力板粘接或折弯成型，叶轮则适合通过三维打印、轻金属切削或塑料注塑方式实现。

　　在教学应用中，该装置可以直观展示冲动式叶轮的基本工作逻辑：流体从喷嘴或侧向通道射向叶片，叶片承受冲击后带动轮盘旋转，轮盘再通过中心轴输出运动。观察者可以通过透明罩看到叶片围绕轴系连续转动，理解能量从线性流动转化为圆周运动的过程。在机械设计练习中，该模型也适合用于训练圆周阵列、薄壁护罩、装配干涉检查、运动包络分析和桌面设备布局。通过调整叶片角度、轮盘直径、支承高度和侧置模块位置，还可以进一步比较不同结构对旋转空间、维护拆装和观察效果的影响。

　　整体来看，该装置不以复杂管路和高压壳体为重点，而是突出微型动力设备的核心机构：底座负责稳定安装，透明罩负责安全观察，叶轮负责能量转换，支承柱负责轴系定位，侧置模块负责动力或供给系统占位。各部分边界清楚、层次分明，既适合作为汽轮机原理科普展示件，也适合作为机械结构设计、三维装配训练和小型动力装置概念验证的参考对象。
