涡轮机项目立式支撑框架结构

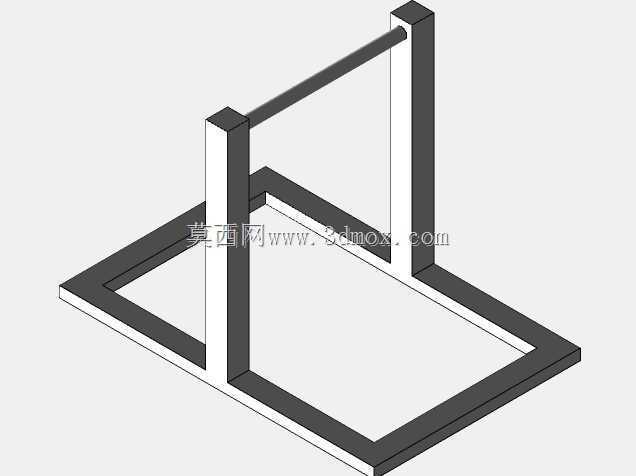

　　这套立式支撑框架主要服务于涡轮机相关试验、教学演示和小型动力单元的轴系布置场景。现场使用时，框架承担横向轴件的两端定位任务，底部矩形边框提供落地支撑面，两根竖向立柱向上延伸并在顶端形成同轴安装位，使被支撑的轴类部件能够悬置于框架内部空间。该结构并不直接参与能量转换，而是作为涡轮机转子、模拟轴段或检测组件的承载基体，常见于原理验证、装配关系检查、轴系对中练习以及外围护罩方案前期校核。

　　从结构受力角度看，底部框架采用矩形闭环形式，四周边梁连续连接，能够把立柱传递下来的载荷分散到较大的接触区域。闭环底架相比开口式支腿具有更好的抗扭能力，在轴件旋转产生轻微振动或两侧载荷不完全对称时，底架可以限制立柱根部的相对扭动。两根立柱分别位于底架后侧的两个角部附近，柱体沿竖直方向布置，顶端设置轴端支撑位置，使横向轴件的载荷以近似竖直向下的方式进入立柱，再通过柱底过渡区域传至底架。

　　设计思路上，该框架优先保证轴系安装空间和支撑刚度，而不是复杂外形。底架中间保留大面积开放区域，既减少材料占用，也便于在下方布置测量仪器、管线、配重或连接基座。竖向立柱之间的净距决定了轴件可跨越的工作宽度，立柱高度则决定轴中心线距底架平面的高度。实际选型时，需要把涡轮机转子外径、叶片回转范围、联轴器长度、轴承座厚度以及检修操作空间一起纳入校核，避免轴件安装后与底架或周边附件发生干涉。

　　外形边界方面，整体轮廓由底部矩形平面、两根竖直柱体和顶部横向轴件构成。底架长度方向决定设备落地占用范围，宽度方向影响侧向稳定性；立柱高度形成上部支撑点，轴件从两柱顶端之间穿过。安装时应首先确认底架下表面与基础平台的接触状态，若平台平面度不足，需在底架梁下设置可调垫铁或垫片，防止框架强制找平后产生内应力。立柱顶端的轴支撑位置应保持同轴，两个支撑点的中心高差、轴向偏角和水平偏移都会直接影响轴件转动状态。

　　在涡轮机试验场景中，这类框架还需要考虑热态与动态工况。若轴件连接高速转子，支撑结构不能只按静态承重处理，还要关注固有频率与工作转速区间的避开关系。框架梁、柱截面如果过于轻薄，可能在转子激励下出现明显振动；若盲目增加板厚，又会造成整体笨重和搬运困难。较合理的方式是在立柱根部、底架转角和顶部支撑连接处保持连续传力路径，通过截面高度和节点约束提高抗弯刚度，同时在非关键区域保留开口。

　　该模型对结构设计人员的价值在于清晰表达了支撑框架与轴件的空间关系：底架负责稳定落地，立柱负责抬高支撑点，横向轴件体现工作轴线。三维建模时可先确定底架外轮廓和立柱中心距，再反推轴中心线高度；也可以根据涡轮机转子直径和检修空间先确定轴线高度，再向下建立立柱与底架。装配阶段需重点检查轴端与立柱顶部孔位或支撑座的配合关系，保证轴件拆装方向不受底架梁阻挡。

　　对于设备选型而言，此类框架适合作为轻中型涡轮机演示台、轴系试验架或辅助装夹支架的基础结构。若用于真实高速动力设备，应在现有框架基础上补充轴承座、紧固件、防护罩、驱动连接和基础固定孔；若用于教学展示，则可保留简洁的框架形态，用于说明转子支撑、跨度、高度和底座稳定性之间的关系。整体结构形式直接，加工方式以型材切割、焊接或螺栓装配为主，便于按实际轴长、柱高和底架尺寸进行参数化调整。
