CaseroniPro75M2020火箭发动机剖面结构

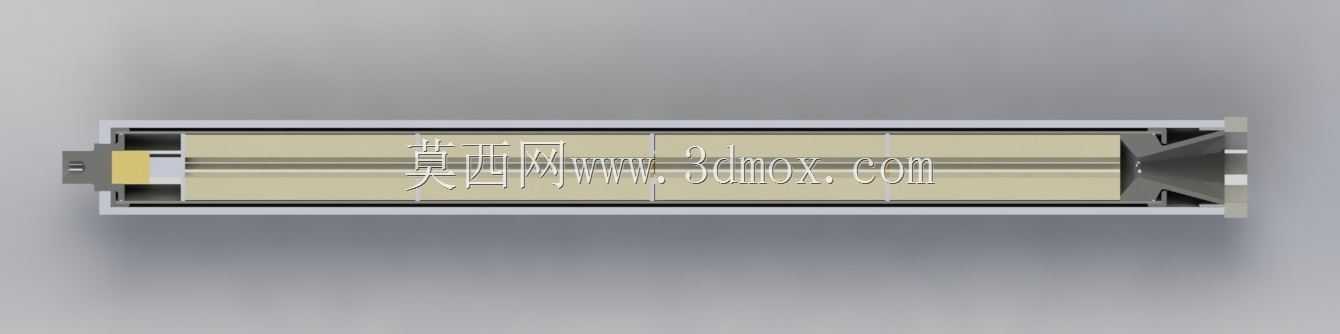

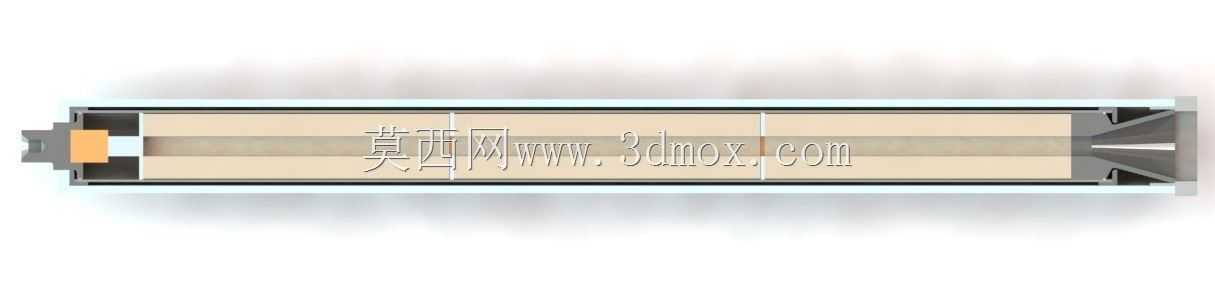

　　这套三维结构围绕小型固体火箭动力段展开，呈现的是长筒形推进单元的内部装药与端部接口关系。从工程使用角度看，这类动力装置主要服务于模型火箭、试验探空火箭或教学验证平台，核心任务是在短工作时间内把固体推进剂的化学能转化为稳定轴向推力。模型采用纵向剖切表达，能够直接观察筒体内三段装药的布置方式、壳体壁厚、前端封闭结构以及后端喷口收敛段，这对理解内弹道燃烧面变化和装配边界很有帮助。

　　实际选型时，首先要关注的不是外观，而是动力段与箭体直径、级间连接、尾段安装空间的匹配。该结构外形为规则圆柱段，轴向长度明显大于直径，适合布置在箭体中轴线位置；外侧圆柱面可作为与舱段卡箍、定位环或粘接套筒配合的基准面。前端需要承担点火器安装、密封和初始承压功能，后端则通过收敛通道引导高温燃气排出，因此两端的同轴度、端面垂直度和台阶尺寸都会直接影响装夹可靠性与推力方向。

　　从功能特性上看，固体火箭发动机结构相对简单，工作时不需要复杂管路和外部燃料供给，但对装药几何、壳体强度和热防护要求很高。图中装药以分段柱状形式置于燃烧室内，分段之间保留清晰界面，这种表达便于分析燃烧过程中燃气通道、装药剩余形态以及内壁受热区域。燃烧室壳体既要承受内压，又要控制整体质量；端部挡圈、密封件和连接台阶则负责把推力载荷传递到箭体结构。若用于教学或方案论证，剖切模型可以帮助设计者快速讨论点火路径、喷管喉道位置、绝热层厚度以及推进剂装填率。

　　建模思路上，圆柱主体适合以回转特征为基础建立，再通过纵向切除形成剖面展示面。内部装药并非单纯实体填充，需要按照分段长度、外径贴合关系和中心通道形态分别构建，以便后续统计装填空间或调整燃烧面。后端喷口区域应重点处理收敛轮廓与壳体过渡，前端则要保留点火组件和端盖的安装边界。对于结构工程师而言，这些特征不能只按视觉效果处理，台阶高度、圆角过渡、壁厚连续性和端面限位都应保留工程意义，否则后续转入详细设计时难以支撑干涉检查。

　　在装配场景中，该动力段通常位于箭体后段，外部可能连接尾翼座、整流罩、级间段或回收舱接口。圆柱外壁提供主要径向定位，前后端面承担轴向限位；若采用粘接方案，需保证配合面长度和表面状态；若采用卡接或螺接方案，则要在端部预留连接环空间。喷管出口不能与尾翼、舵机或发射导轨发生干涉，前端点火线路也需要有明确走线通道。模型中平直的外轮廓有利于舱段套装，但后端收敛结构会占用尾段内部空间，布置舵机连杆或伞绳时应提前让出热影响区。

　　设计验证阶段，可围绕该三维结构开展多项检查：一是核查装药与壳体内壁的贴合间隙，避免装配时出现异常摩擦或定位不稳；二是确认喷管轴线与筒体轴线重合，减小推力偏心；三是评估端盖、挡圈和壳体台阶的载荷传递路径；四是结合箭体总装尺寸核对运输、储存和发射架支撑位置。虽然剖切模型主要用于结构表达，但它把不可见的内部装药、密封边界和喷口关系集中呈现出来，能够为后续热防护设计、连接件选型和燃烧室详细强度分析提供直观依据。

　　对于航空航天教学、模型火箭研制和小型推进系统方案演示而言，这种长筒形固体动力段的价值在于结构逻辑清晰：外部是承压与安装基准，内部承担推进剂装填，后端完成燃气加速，前端负责点火与封闭。三维建模时保留这些功能分区，比单纯追求渲染外观更能服务工程沟通。
