冯卡门曲面鼻锥旋成体结构设计

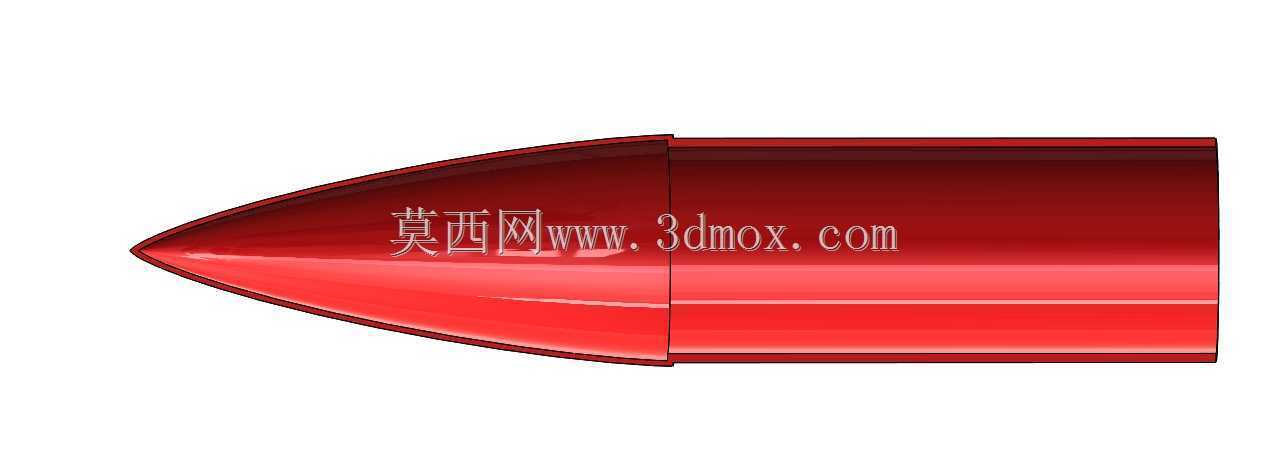

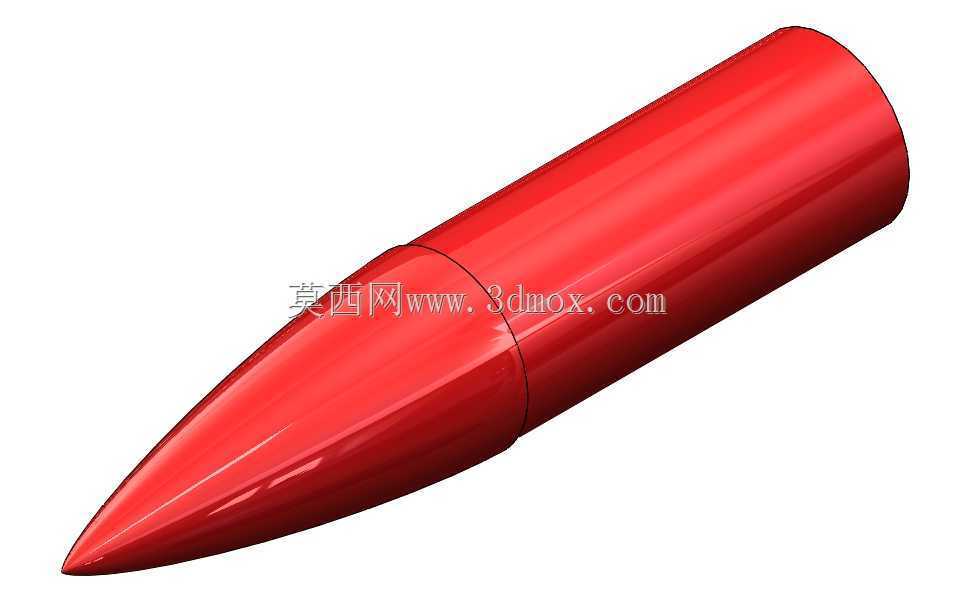

　　该旋成体结构以低阻长细比气动布局为核心设计目标，整体由尖拱型头部、等直径圆柱段两部分同轴拼接而成，头部母线严格遵循冯·卡门最小阻力鼻锥数学方程生成，而非采用普通圆锥或简单圆弧过渡，这一选型逻辑直接对应亚跨音速工况下降低压差阻力、削弱头部激波强度的工程需求。这类鼻锥结构广泛应用于小型探空火箭头部整流罩、高速无人飞行器前端、风洞试验标模、车载气动测试装置等场景：在探空火箭上，该结构作为载荷舱前端整流件，内部可预留大气传感器、GPS天线的安装空间，光滑连续的曲面能够避免飞行过程中气流分离，降低头部气动加热与阻力增量；在风洞标定试验中，该标准旋成体可作为阻力测试基准件，用来校验风洞流场均匀度与测力天平的采集精度。

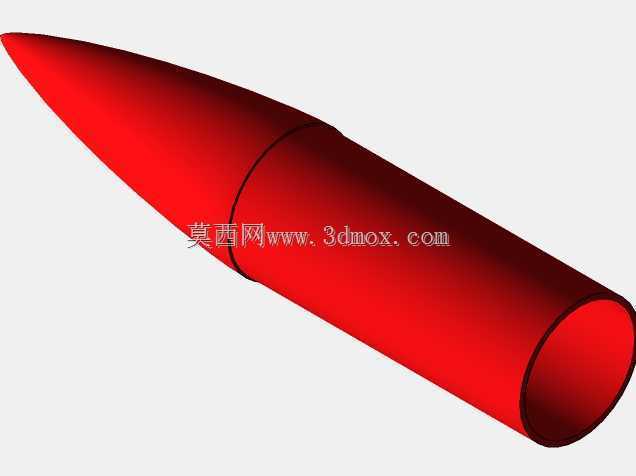

　　从结构细节来看，头部母线从最前端的理论尖点开始，径向尺寸沿轴向按照冯卡门方程的分布规律平滑递增，曲线二阶导数连续，不存在折线拐点，能够保证气流沿壁面全程附着；头部末端与圆柱段对接位置设置了一圈环形对接止口，止口直径与圆柱段内径保持小间隙配合，装配时可通过周向定位胶接或者径向紧定螺钉完成锁紧，对接面处曲面切线完全重合，不会出现阶跃凸起，避免在该位置诱发局部气流扰动。尾部圆柱段为等直径薄壁回转结构，内壁可根据使用场景设计为空心腔体：作为火箭整流罩使用时，腔体内壁可预留环形安装凸台，用来固定航电设备支架，圆柱段末端可设计法兰边与箭体舱段对接；作为风洞标模使用时，腔体内部可加工出与测力支杆匹配的安装孔，保证模型在高速气流下的连接刚性。

　　建模过程全程采用公式驱动的参数化逻辑完成：首先定义总长度、圆柱段直径、鼻锥段长细比三个核心输入参数，将冯卡门鼻锥的母线方程写入软件的方程式驱动曲线工具，自动生成半剖面母线，随后通过回转特征一次性生成头部实体；圆柱段参数与鼻锥底部直径建立关联约束，修改长细比参数时，整条母线会自动重新计算，对接位置始终保持同轴等径，不需要手动修补曲面。这种建模方式的优势在于，气动工程师调整阻力优化参数时，结构模型可以同步更新，不需要重新绘制草图，能够快速迭代出不同长细比的鼻锥方案，用来对比不同马赫数下的阻力系数差异。

　　从安装边界维度考量，该旋成体的最大外径即为圆柱段直径，所有外轮廓尺寸均不超出该直径包络，在发射筒装填、舱段对接时不会出现干涉；头部最前端理论尖点在实际工程应用中可根据工艺需求倒0.5mm以内的微小圆角，避免搬运装配过程中出现磕碰崩边，该圆角尺寸相对于整体鼻锥长度占比极小，不会对气动阻力结果产生可观测的影响。圆柱段的壁厚可根据承压需求调整：如果仅作为低速整流罩使用，薄壁结构即可满足刚度要求；如果需要承受跨音速气动载荷，可适当增加壁厚，或者在腔体内增加径向加强筋，筋条沿周向均布，不会破坏外表面的光滑连续性。对接止口的轴向长度设置为圆柱段直径的0.2~0.3倍，既可以保证对接时的同轴度，也能提供足够的粘接面积，避免飞行过程中出现头部脱落故障。

　　在实际工程验证环节，该参数化模型可以直接导出曲面文件导入气动仿真软件，划分边界层网格后计算不同攻角下的压力分布，仿真结果可以反过来修正鼻锥的长细比参数；加工环节该回转体结构非常适合采用数控车削一次装夹完成外曲面加工，不需要多轴联动，公式生成的连续母线可以直接转化为车削走刀路径，表面抛光后即可达到气动试验要求的粗糙度，不需要额外的曲面打磨工序。
