多自由度可调式铰接支撑定位臂结构

项目分类:通用机械零部件 发布时间:2024-08-13 ID:763065
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构
  • 多自由度可调式铰接支撑定位臂结构

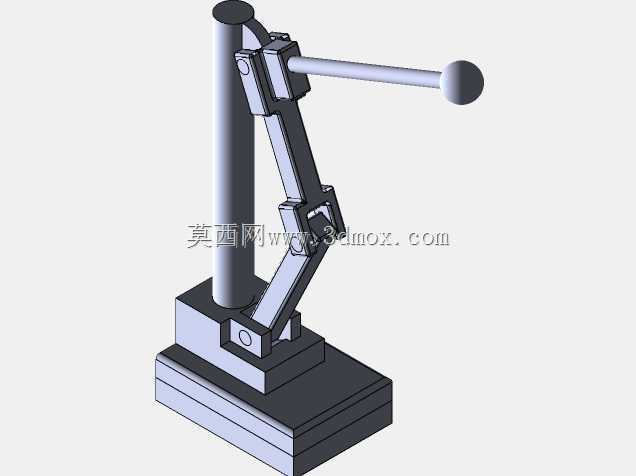

  这款铰接式可调支撑定位结构,常应用在工装夹具定位、检测工位辅助承托、小型工件姿态调整这类生产场景里,不少装配线旁的辅助定位工位、实验室小型测试台架上都能见到同原理的结构,核心作用是给待加工、待检测的工件提供可灵活调整角度与伸出长度的支撑点位,替代传统固定高度的垫块,减少工位上反复更换支撑件的辅助时间。从结构组成来看,底部采用双层叠合的矩形安装基座,下层基座预留了完整的安装贴合面,安装时可直接通过T型槽螺栓或者压块固定在工作台面、型材架体上,基座的总厚度控制在合理范围,不会过多占用垂直方向的安装空间,上层基座与垂直立柱采用刚性连接,立柱为圆柱式结构,表面做了光滑处理,作为整个臂体的旋转支撑基准,臂体可绕立柱做360度水平方向回转,

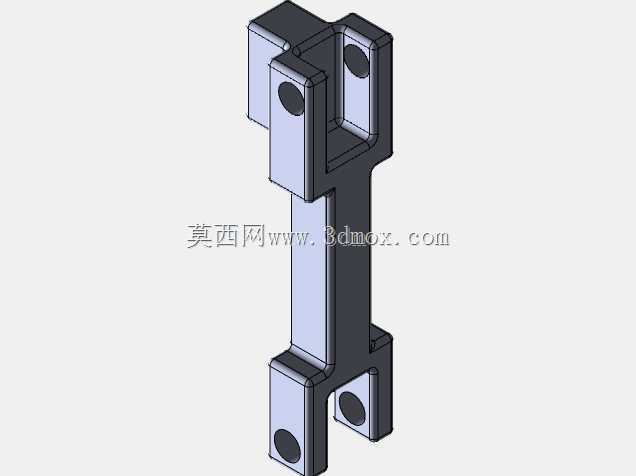

  覆盖基座周边环形范围内的所有支撑点位。臂体部分采用多段铰接连杆设计,每处铰接节点都配置了可锁止的转动副,调整时可松开节点锁止结构,根据实际需要的支撑高度、伸出距离调整各段连杆的夹角,调整到位后锁死节点即可保持姿态稳定,不会因为承托工件的重量出现自行下坠、偏移的问题。末端设置了球形端头,一方面避免尖锐棱边在工位调整时剐蹭操作人员或者工件表面,另一方面球形接触面可以适配不同倾斜角度的工件支撑面,不会出现局部点接触应力过大压伤工件表面的情况。设计过程中优先考虑了工位调整的便捷性,各段连杆的长度比例经过反复校核,当臂体完全收拢时可贴靠在垂直立柱旁,不会占用过多工位周边的通行空间,完全展开时的伸出距离可覆盖多数小型工装的支撑需求,

  垂直方向的调整范围可适配不同高度的工作台面差,不需要额外增加垫高块就能满足常规工位的高度差适配需求。铰接节点的转动阻尼经过匹配,既保证调整时臂体可以顺畅转动到目标位置,又不会因为阻尼过小出现臂体自行垂落的问题,日常使用时不需要频繁维护节点的松紧度,长期使用后如果出现锁止力下降的情况,只需要调整节点处的锁紧螺母即可恢复锁止性能。安装边界方面,底部基座的安装孔位按照通用工作台的T型槽间距设置,可直接适配多数标准钳工台、光学检测平台、装配流水线旁的辅助工位安装需求,不需要额外加工过渡连接板,整个结构的自重控制在合理区间,单人即可完成搬运、安装与姿态调整,不需要借助吊装设备。在实际生产场景中,这类结构常用来承托小型焊接件的待焊接部位,

  避免焊接过程中工件因为自重出现变形,也可在三坐标检测工位上辅助支撑异形工件,保证工件检测时处于稳定的自由状态,不会因为装夹力过大导致工件出现检测变形,部分手动装配工位也会用这类结构作为电动螺丝刀、气动扳手的承托挂架,降低操作人员长时间持握工具的劳动强度。结构的受力路径经过优化,承托负载时的受力从末端端头依次通过各段连杆传递到垂直立柱,再分散到底部整个安装基座上,不会出现局部应力集中导致的连杆变形问题,各铰接点的销轴采用耐磨材质制作,长期反复转动调整也不会出现过大的配合间隙,保证臂体调整后的定位精度始终保持在允许范围内。
