钛合金材质喷气发动机支撑支架结构设计

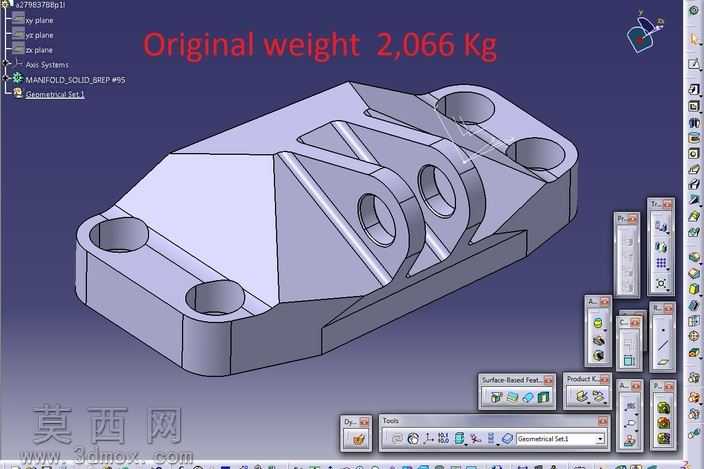

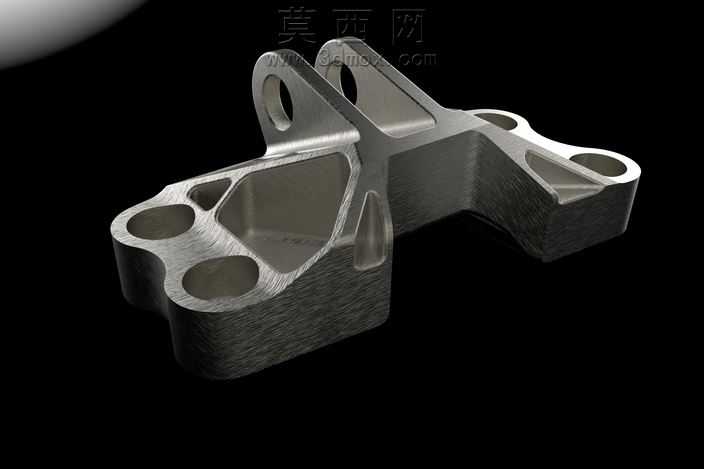

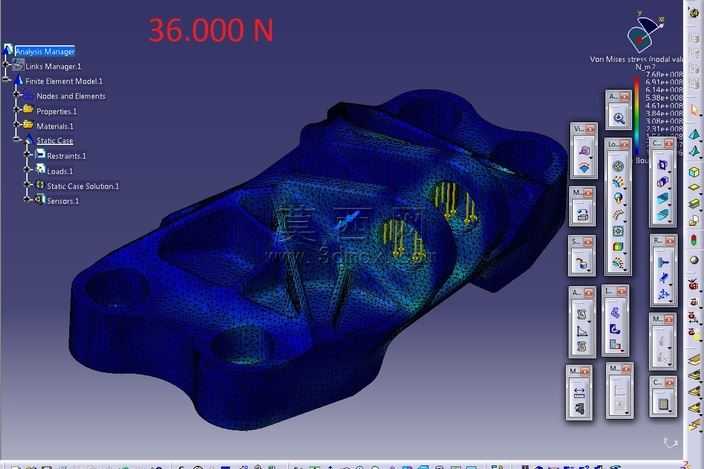

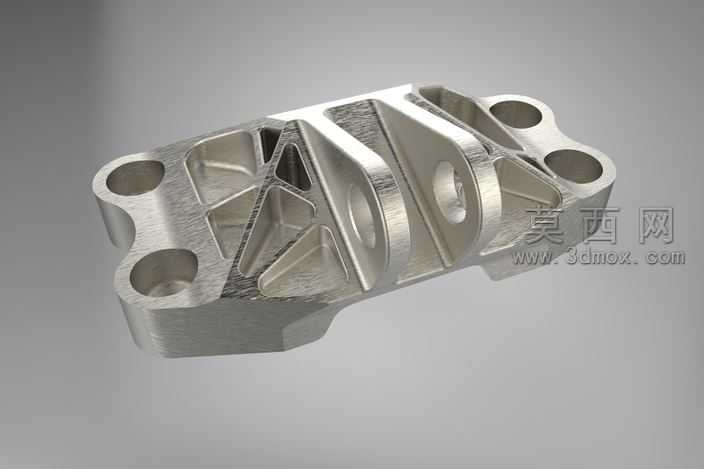

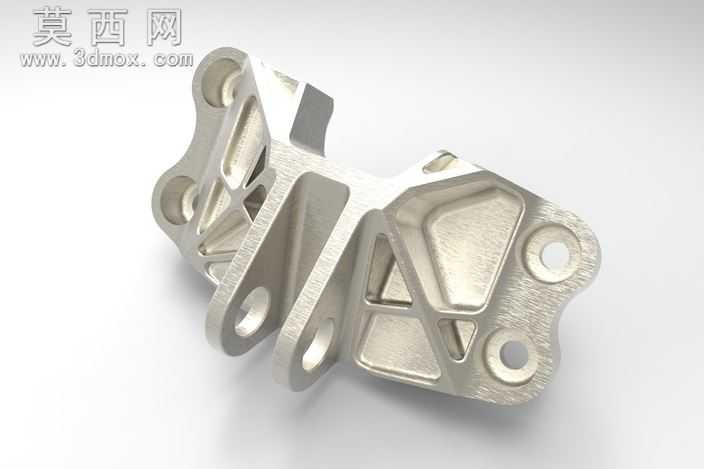

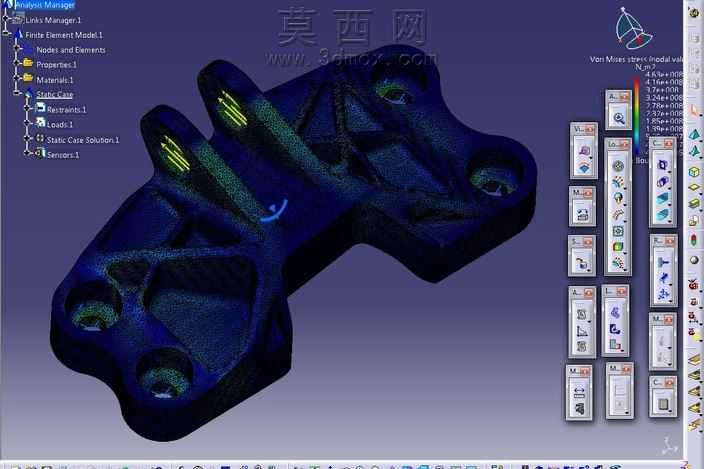

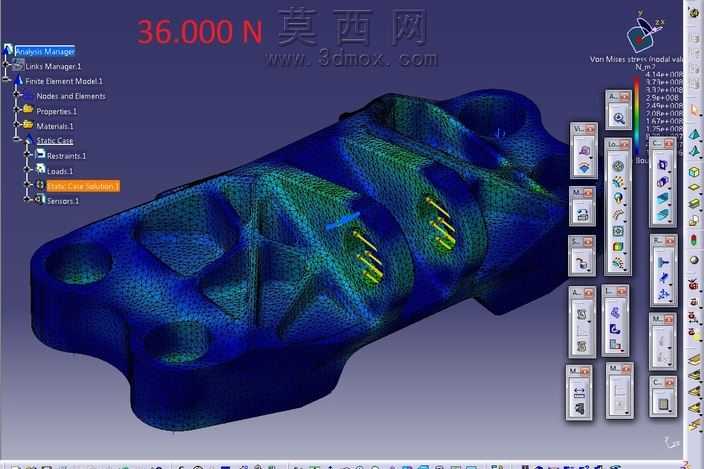

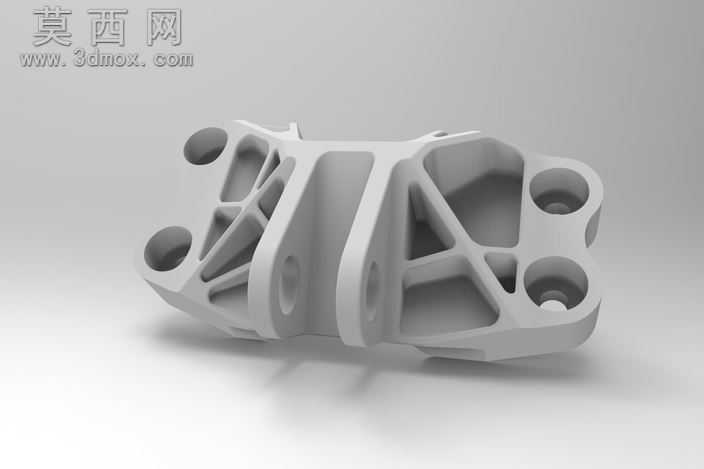

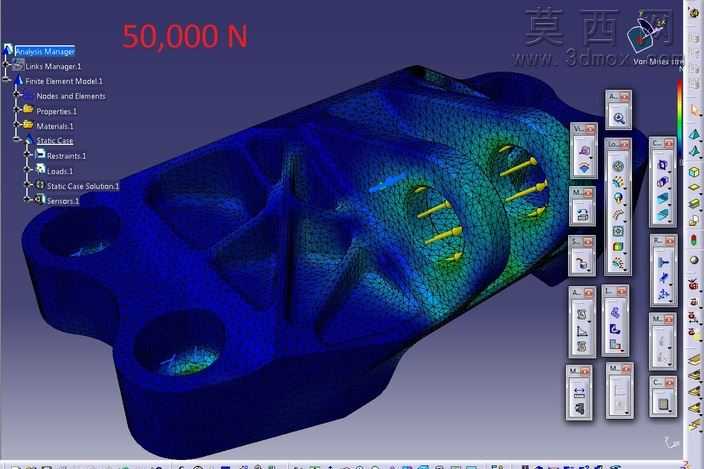

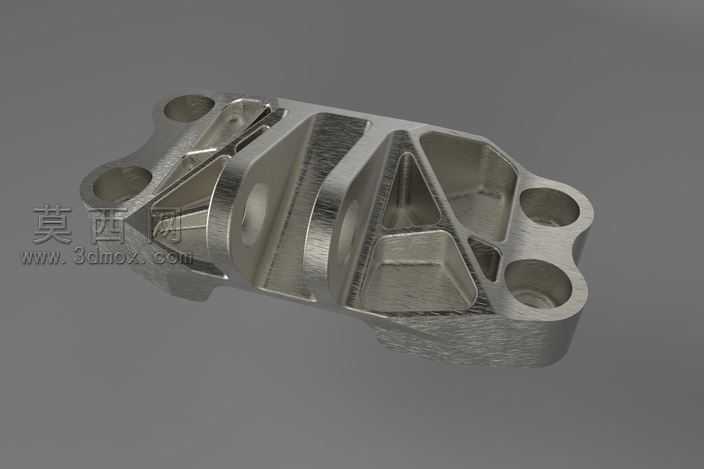

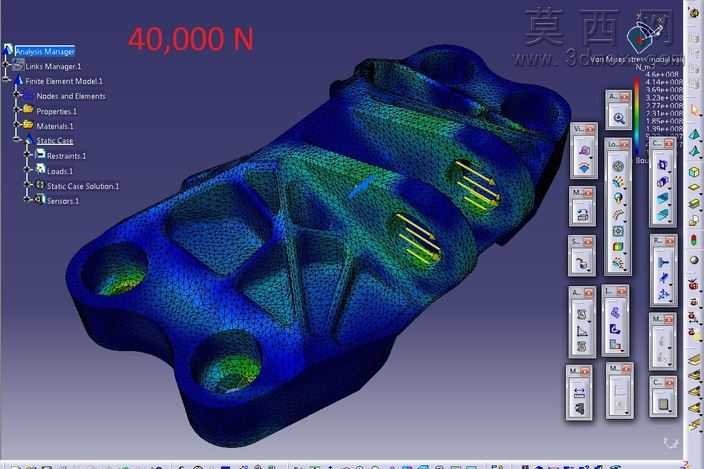

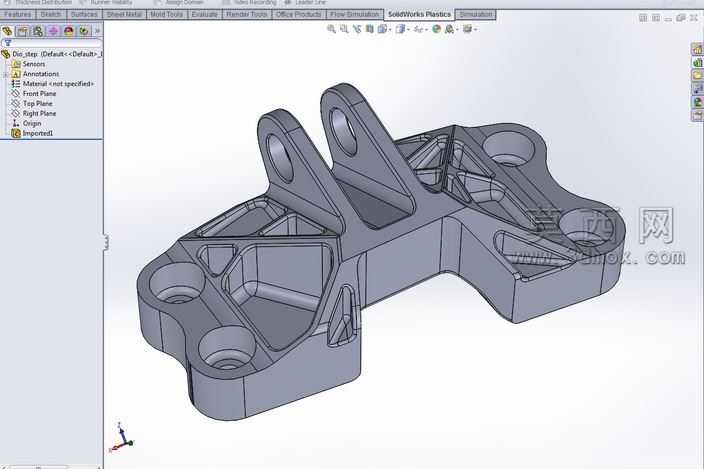

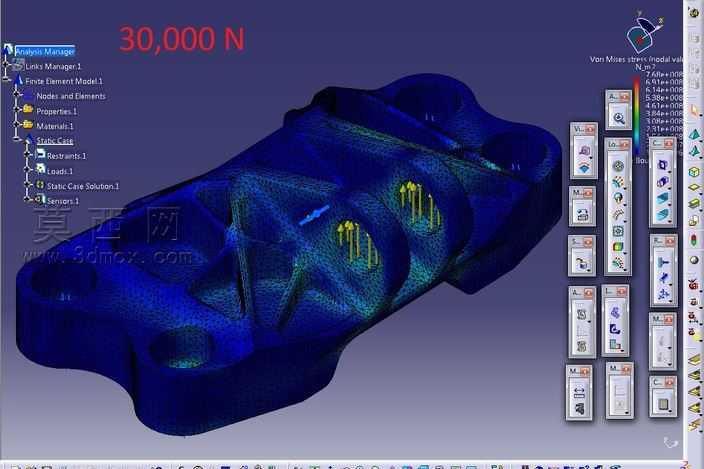

本作品为喷气发动机配套支撑支架的三维参数化设计成果，建模阶段围绕航空动力部件的安装定位、载荷承载核心需求展开，首先完成安装基准面的精准定位，匹配发动机与机身连接的接口尺寸公差要求，确保各安装孔位的同轴度、位置度符合航空装配的精度标准。结构设计上采用拓扑优化思路，在保证整体结构刚度与强度的前提下，对非承重区域进行材料去除，设计出交错分布的加强筋结构，既实现了15%-20%的载荷冗余提升，又将整体零件质量控制在1.336Kg，选用钛-6铝-4钒钛合金作为设计材质，充分发挥该材质比强度高、耐高温、抗疲劳性能优异的特性，适配喷气发动机工作场景下的高温、振动交变载荷工况。建模过程中对支架的各个安装耳、连接孔、加强筋过渡区域均做了圆角优化处理，避免应力集中问题，所有壁厚、筋宽参数均经过受力仿真验证，确保在极限载荷下不会出现结构形变或断裂风险。渲染阶段采用金属磨砂材质表现钛合金机加工后的表面质感，通过环境光与定向光的组合打光，清晰呈现支架的结构细节、加强筋的分布逻辑以及各个安装面的加工特征，真实还原零件经精密机加工后的金属光泽与表面肌理。设计全程兼顾零件的加工工艺性，所有结构特征均适配五轴数控加工的工艺要求，避免出现加工死角、薄壁过切等工艺问题，同时预留了装配过程所需的工艺基准，方便后续的生产加工与装配调试，整体结构在轻量化与结构强度之间实现了最优平衡，能够稳定承担喷气发动机工作过程中的各类载荷，保障动力部件的安装可靠性。
