Spektrum AR400四通道航模接收机结构

　　航模飞控系统里，接收机是连接地面遥控端与机上执行机构的核心信号中转部件，这款四通道DSM X制式接收机的建模还原，完全贴合航模装机、飞控系统集成的实际工程需求。日常固定翼航模、小型多旋翼飞行器的装机作业中，接收机的安装位置、接口排布、天线伸出方向直接影响信号接收稳定性，不少新手装机时容易忽略接收机的安装边界，要么把设备塞在机身金属结构旁遮挡信号，要么接口朝向不对导致舵机接线弯折过度，甚至天线被机身结构挤压断裂，这个模型的还原刚好能解决前期装机布局的验证问题。从功能特性来看，这款接收机支持四通道独立信号输出，对应航模的副翼、升降、方向、油门四个基础控制通道，每个通道的插针采用标准航母座间距，适配市面上绝大多数9g舵机、电调的信号插头，

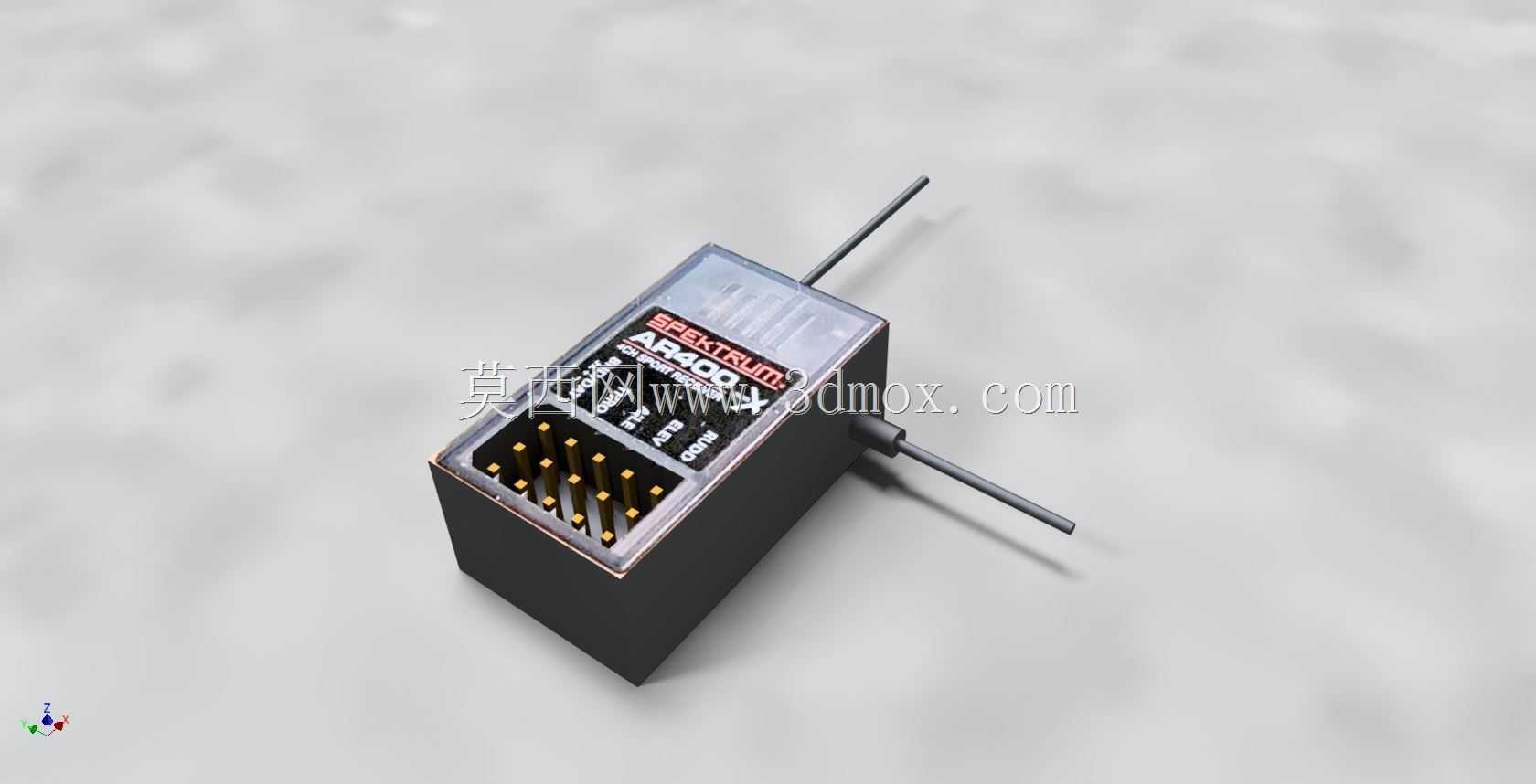

　　插针区域做了凸起的定位边框，能避免接线时插错位导致的通道接反问题，装机时不用反复对照通道定义插线，能减少现场接线的出错概率。建模过程中，首先还原了接收机的主体外壳结构，外壳采用阻燃ABS材质的常见壁厚，边角做了小圆弧过渡，避免装机时尖锐边角刮伤机身蒙皮或者线束，外壳上的品牌标识区域做了凹陷处理，和实物的丝印位置完全对应，方便做外观渲染时的材质区分。天线部分采用双天线分集设计，两根天线从壳体侧面垂直伸出，建模时保留了天线根部的软胶防护结构，这个位置是实际使用中最容易出现线材断裂的部位，还原这个结构能帮助装机人员设计天线固定位时预留足够的弯折半径，避免长期飞行震动导致天线根部线芯折断。接口区域的插针按照标准2.54mm间距排布，

　　每个通道的信号、正极、负极针脚长度一致，插针周围的塑料挡墙高度刚好能卡住舵机插头的凸台，插头插入后不会因为飞行震动松脱。从安装边界来看，接收机主体为长方体结构，整体尺寸适配小型航模的设备舱空间，壳体背面平整，没有凸起的结构件，可以直接用双面泡棉胶粘贴在机身设备舱的平整位置，也可以用扎带穿过壳体两侧的预留凹槽绑定在机身碳杆上，两种安装方式的空间占用都在模型里做了准确还原，前期做设备舱布局设计时，可以直接把这个模型导入整机装配体，模拟不同安装位置下的线束走向、天线伸出角度，验证会不会和舵机、电调、电池等其他机上设备产生干涉。实际航模调试过程中，接收机的绑定按键位置也做了准确还原，按键突出壳体表面的高度刚好适合用指尖按压，

　　不会因为壳体太凹导致按不到，也不会突出太多被机身结构误触。不少航模改装作业中，需要把接收机集成到自定义的飞控舱里，这个模型的精准尺寸能帮助设计人员提前预留安装槽位，计算设备舱的内部净空，避免3D打印的设备舱做出来之后接收机塞不进去，或者盖不上舱盖。另外，接收机的重量分布也在建模时做了对应还原，主体重量集中在电路板区域，天线部分重量可以忽略，做整机重心配平时，可以直接调用模型的质量属性计算接收机安装位置对整机重心的影响，不用等实际装机时反复调整配重。从信号接收的设计逻辑来看，双天线呈90度夹角布置的结构也在模型里准确体现，装机时可以根据这个结构调整天线朝向，让两根天线分别朝向不同方向，避免飞行时机身遮挡信号导致的失控风险，建模时特意保留了天线的可弯折属性模拟空间，方便设计人员在装配体里调整天线角度，验证不同姿态下的信号路径是否被金属部件遮挡。对于航模研发、小批量定制航模的团队来说，这个精准的接收机模型能大幅减少前期结构验证的时间，不用拿着实物反复测量尺寸，直接在三维环境里完成设备布局、线束走向规划、安装位设计，甚至可以直接基于这个模型设计定制化的接收机减震安装座，减少飞行时发动机或者电机的震动传递到接收机上，影响信号接收稳定性。日常教学场景中，这个模型也能用来给航模入门爱好者讲解接收机的通道定义、安装注意事项、天线布置原则，比单纯看实物照片更直观，能清晰展示每个结构的作用和安装时需要避让的空间。
