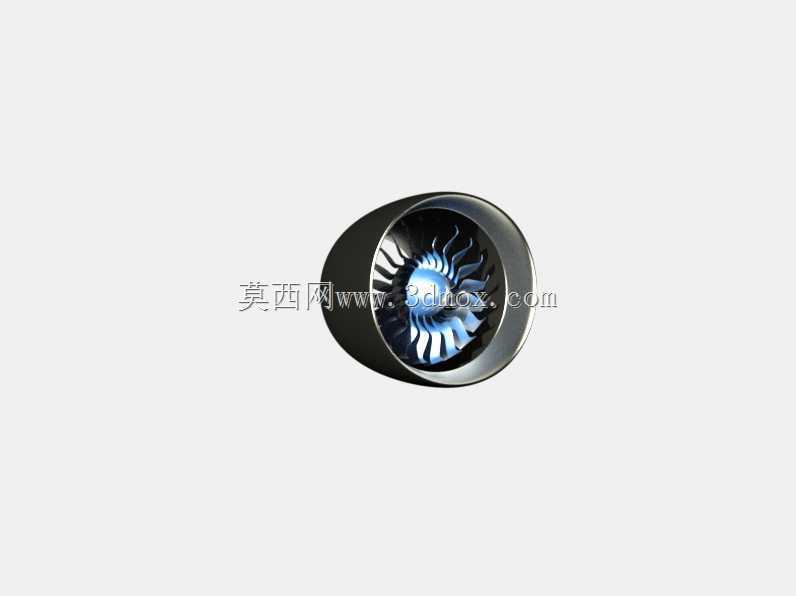

航空涡轮喷气发动机涡轮结构设计

　　航空涡轮喷气发动机的涡轮段是整台动力装置的核心做功部件，承担着将燃烧室排出的高温高压燃气内能转化为转子旋转机械能的关键作用，直接驱动压气机与附件传动系统运转，是维持发动机持续工作循环的核心枢纽。从实际应用场景来看，这类涡轮结构广泛适配于亚音速、跨音速固定翼航空器的动力系统，在军用教练机、轻型民用通航飞机、小型无人靶机的动力配置中都能见到同结构原理的涡轮设计，其工作环境长期处于高温、高转速、高负荷的极端工况下，设计阶段需要同时兼顾气动效率、结构强度与热变形余量的多重平衡。

　　从结构设计思路来看，该涡轮采用轴流式单级涡轮布局，涡轮盘与叶片采用一体化榫槽连接结构，叶片叶型为典型的扭转变截面设计，沿叶高方向的安装角、弦长、型线曲率均做连续渐变处理，目的是适配不同叶高处的燃气流速与流向，减少叶栅通道内的流动损失，提升整级涡轮的做功效率。叶片前缘做了钝化处理，可降低高温燃气中硬质颗粒冲蚀带来的损伤，叶身表面设计有气膜冷却孔位的预留结构，可在后续迭代中对接高压冷却气路，在涡轮前温度超过材料耐受极限时形成隔热气膜，延长部件使用寿命。涡轮盘的轮缘部分做了等强度厚度渐变设计，盘心位置预留了与传动轴配合的花键孔，孔周做了倒圆应力释放处理，避免高转速下应力集中导致的盘体裂纹，轮盘腹板上设计有均匀分布的减重孔，在保证结构强度满足120%额定转速离心载荷要求的前提下，尽可能降低转子整体重量，减少轴承支撑端的负荷。

　　从安装边界与尺寸配合来看，该涡轮组件的径向最大尺寸为涡轮叶片叶尖所在的圆周直径，安装时需要与机匣内壁保持均匀的径向间隙，间隙值控制在0.8-1.2mm区间，间隙过大会导致燃气泄漏降低涡轮效率，间隙过小则会在热态工况下因叶片热伸长、轮盘径向形变出现叶尖刮蹭机匣的故障。涡轮的轴向安装定位依靠轮盘前后两侧的挡圈与轴肩实现，轴向窜动量需控制在0.1mm以内，保证涡轮叶栅与导向器的轴向对齐精度，避免气流进入叶栅时出现入射角偏差带来的流动损失。与传动轴的配合采用渐开线花键连接，配合精度选择H7/h6，既可以传递大扭矩，也能补偿少量的热态轴向位移，装配时需要在花键配合面涂抹高温抗咬合剂，避免长期高温工况下出现连接面粘连，给后续维护拆解带来困难。

　　从功能特性来看，该涡轮结构在额定工况下可将燃气中约78%的可用焓降转化为轴功，足以驱动同级压气机完成空气压缩过程，同时剩余功率可带动燃油泵、滑油泵、发电机等发动机附件正常运转。涡轮的动平衡精度要求达到G2.5级，装配完成后需要在高低速动平衡机上完成双面动平衡校正，剩余不平衡量需控制在允许范围内，避免高转速下出现转子振动超限，影响轴承寿命与整机运行稳定性。在实际选型适配过程中，需要匹配对应流量的压气机与燃烧室，保证涡轮的流通能力与前后部件的流量特性一致，避免出现共同工作线偏离设计点，导致发动机出现喘振、转速悬挂等故障。针对不同的使用场景，可通过调整叶片叶型的安装角、涡轮盘的材料选型来适配不同的涡轮前温度与转速要求，比如在更高工况要求的场景下，可将涡轮盘材料替换为高温合金，叶片采用定向凝固铸造工艺，进一步提升部件的高温耐受能力与疲劳寿命。
