V型双缸内燃动力装置结构设计

　　在小型通用动力、轻型摩托、便携作业设备的动力选型场景中，V型双缸结构的动力单元一直是兼顾紧凑性与动力输出密度的优选方案，这套三维结构完整还原了V2动力单元的全部核心装配关系，能为同类产品的结构迭代、教学演示、改装方案验证提供精准的三维参照。从实际落地的使用场景来看，这类V型双缸动力单元常被搭载在大排量通勤摩托、全地形作业车、小型应急发电机组、便携农林作业机械上，相比同排量直列双缸结构，它的轴向尺寸更短，能大幅压缩动力舱的纵向安装空间，给配套设备的油箱、传动机构、散热组件留出更充裕的布置余量，同时V型布局的两个缸体错开做功，能抵消部分一阶往复惯性力，运行时的整机振动幅度比同排量单缸动力低40%左右，能有效降低配套设备的机架疲劳损耗，提升长时间连续作业的可靠性。

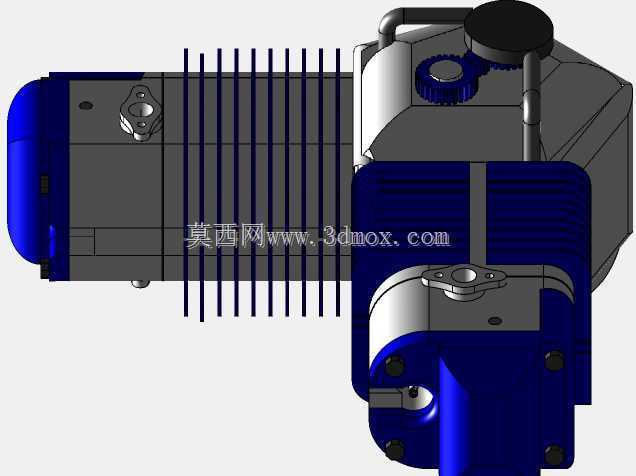

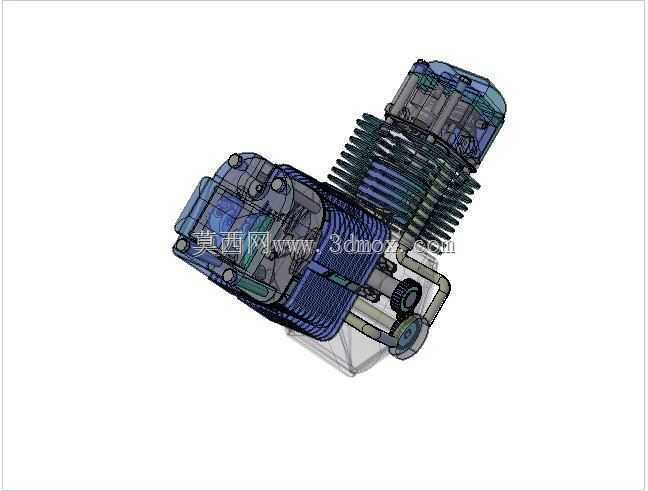

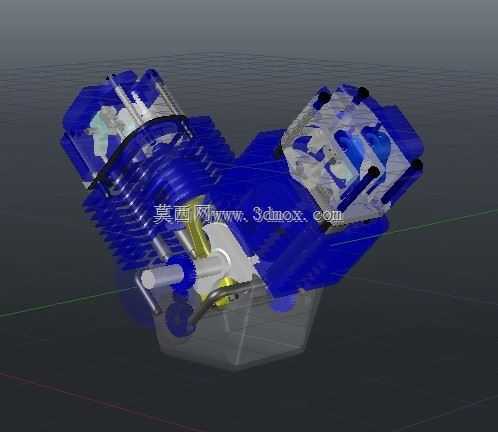

　　从结构设计的核心逻辑来看，这套模型完整呈现了V型夹角布局的缸体、散热鳍片组、曲柄连杆组件、配气传动管路、缸头密封结构的全部细节。两个缸体呈固定夹角布置在曲轴箱两侧，缸体外壁的散热鳍片采用等间距变高度设计，靠近缸头燃烧室区域的鳍片高度更高、间距更密，能针对性强化高温区域的空气对流散热效率，避免长时间高负荷运行时出现缸头过热、动力衰减的问题；曲轴采用整体式锻造结构的设计思路，两个曲柄销对应两个缸体的连杆安装位，配重块的偏心角度完全匹配V型夹角的做功相位，能在曲轴高速旋转时平衡掉大部分旋转惯性力，降低整机的振动传递。缸头部分的进排气通道采用渐扩式流道设计，能减少进气阻力、提升排气顺畅度，配套的密封垫片、紧固螺栓的排布完全贴合缸体的密封面轮廓，能保证燃烧室的气密性，避免运行时出现缸压泄漏的问题。

　　从安装边界与尺寸适配的角度来看，这套结构的整机轮廓完全遵循小型V2动力单元的通用安装规范，曲轴输出端的轴伸尺寸、安装法兰的孔位间距、缸头上方的火花塞安装位、进气管路的接口尺寸都和市面主流同排量V2动力的安装参数保持一致，在做配套设备的动力舱适配设计时，可以直接调用这套模型完成干涉检查，不需要反复测量实体样机的尺寸。曲轴箱底部的机油储油腔结构、油道布置也在模型中做了完整还原，能清晰看到机油从储油腔到曲轴轴承、缸壁润滑点的流通路径，在做润滑系统的优化设计时，可以直接基于这个结构调整油道孔径、走向，验证不同转速下的机油供给效率。另外，模型中两个缸体之间的空隙预留了点火模块、机油温度传感器的安装位置，不需要额外改动缸体结构就能完成电控元件的布置，能大幅缩短配套产品的开发周期。

　　在实际的工程应用中，这套结构还能用于职业院校的内燃机结构教学，通过剖切视角的模型展示，能让学员直观理解V型双缸动力的做功顺序、曲柄连杆的运动轨迹、散热系统的工作逻辑，比传统的二维原理图更有实操参考价值；针对动力改装场景，设计者也可以基于这个基础结构调整缸径、行程参数，验证不同压缩比下的结构干涉问题，提前排查改装方案中可能出现的缸壁碰活塞、气门碰活塞等设计缺陷，减少实体样机的试错成本。整个模型的装配逻辑完全遵循实际生产的装配流程，从曲轴箱组件的压装，到连杆活塞的装入，再到缸体、缸头、散热组件、外部管路的逐层装配，每一处配合面的公差带设定都符合通用内燃机的加工工艺要求，能直接作为同类产品结构设计的参照基准。
