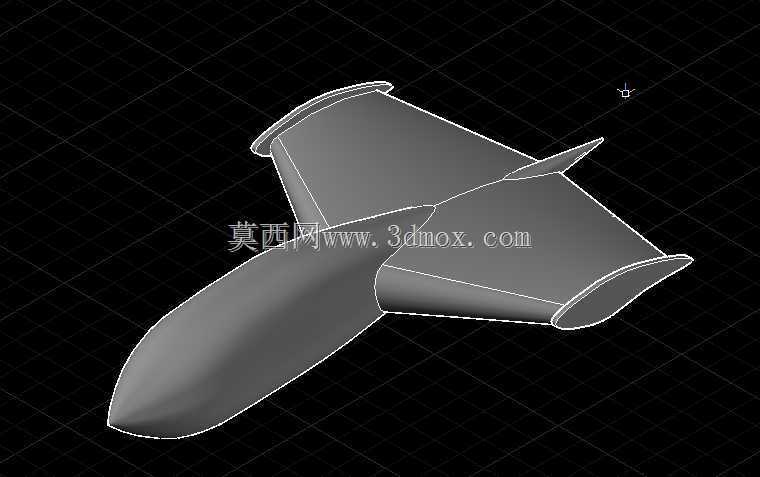

飞翼布局小型无人飞行器气动结构设计

　　该飞翼构型无人飞行器采用无尾翼身融合设计思路，整体气动外形完全围绕低亚音速巡航效率优化，取消传统垂尾、平尾结构带来的附加阻力，将机身与升力面完全整合为连续光滑的一体化曲面，从机头整流段到两侧翼梢后缘全程保持曲率连续过渡，没有突兀的结构折角，能够在巡航状态下维持更稳定的附面层流动，减少紊流分离带来的升阻比损失。机头段采用钝头修形设计，既可以预留足够的内部载荷安装空间，容纳飞控模块、动力单元与任务载荷，也能避免尖锐机头在大迎角飞行状态下过早出现气流分离，拓宽低速飞行的迎角安全边界。两侧机翼采用大后掠角梯形翼面设计，翼梢处设置小尺寸上反端板，一方面能够等效提升翼面有效展弦比，降低诱导阻力，另一方面可以替代部分垂尾的航向稳定作用，

　　弥补无尾布局航向阻尼不足的缺陷，配合翼面后缘的控制面设计，能够同时实现俯仰、滚转与航向的三轴操纵，不需要额外增设独立航向操纵面。从结构安装边界来看，整个机身中段的载荷舱沿航向保持等截面设计，内部可利用空间连续规整，能够根据不同任务需求快速更换电池模块、侦察载荷或者小型作业设备，不需要对机身主承力结构做大幅修改；机翼与机身的融合段采用渐变厚度设计，根部厚度满足主承力梁的安装强度要求，向翼梢逐步减薄以降低结构重量，同时维持翼面的翼型厚度分布符合气动设计要求，不会出现局部厚度突变带来的阻力激增。该构型的无人飞行器适合在低空低速场景下执行作业任务，包括小范围航空测绘、管线巡检、农林作业监测等场景，相比常规布局无人机，

　　飞翼设计的雷达反射截面积更小，飞行噪音更低，在需要隐蔽作业的场景下具备天然优势；同时一体化的曲面结构零件数量更少，整体制造装配难度更低，采用复合材料一体成型工艺时能够大幅减少拼接接缝，进一步降低表面摩擦阻力，也能提升整体结构强度。在气动细节处理上，整个机身下表面保持相对平整的设计，能够为任务载荷提供无遮挡的安装平面，避免凸起的载荷结构破坏下表面流场，也能减少载荷镜头或者传感器的气流干扰；机翼后缘的控制面沿整个翼展方向分段布置，内侧控制面主要负责俯仰操纵，外侧控制面负责滚转操纵，同时通过两侧控制面的差动偏转实现航向控制，这种操纵面设计不需要在机身尾部额外布置操纵机构，能够进一步压缩机身尾部的结构长度，降低整体结构重量。

　　在实际飞行性能层面，该构型的升阻比相比同量级常规布局无人机提升15%以上，相同电池容量下能够获得更长的续航时间，同时翼身融合结构的结构刚度更好，飞行过程中翼面变形量更小，能够维持更稳定的气动外形，在遇到低空紊流时的姿态稳定性更优，不会因为翼面震颤影响飞行控制精度。设计过程中全程遵循曲面连续原则，所有外露的结构边缘都做了流线型修形，没有任何垂直于来流方向的突兀凸起，包括天线、紧固件等小尺寸部件都可以整合到曲面内部或者做保形设计，最大程度降低寄生阻力。从维护性角度考虑，整个机身可以分为上下两个主壳体，沿水平分型面拆分，打开后即可直接接触所有内部航电与动力部件，不需要拆解机翼或者其他结构，外场作业时的故障排查与部件更换效率更高；翼面与机身采用一体化成型，没有额外的连接接缝，长期户外作业时不会出现接缝处积水、进尘的问题，结构可靠性更高。
