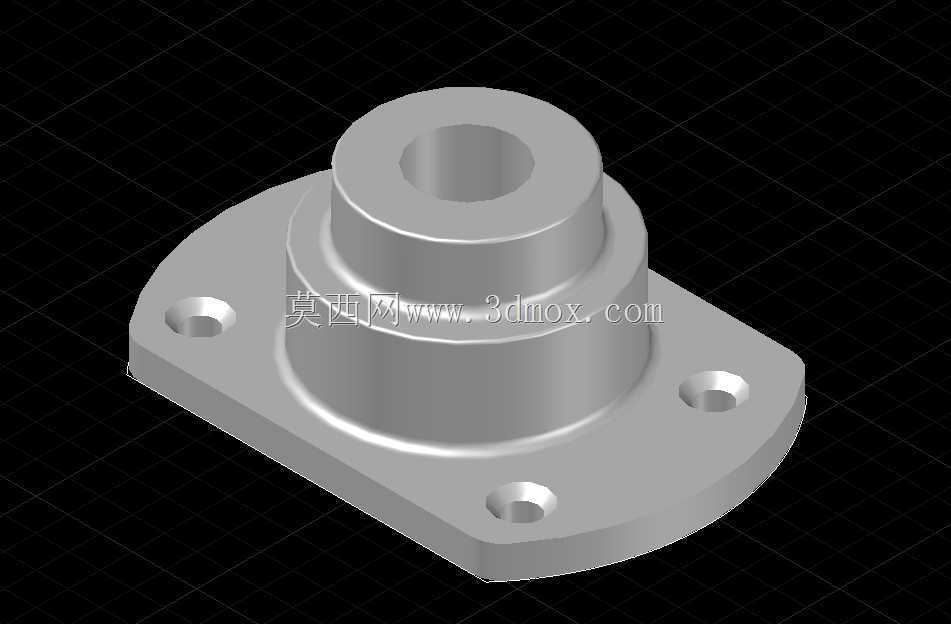

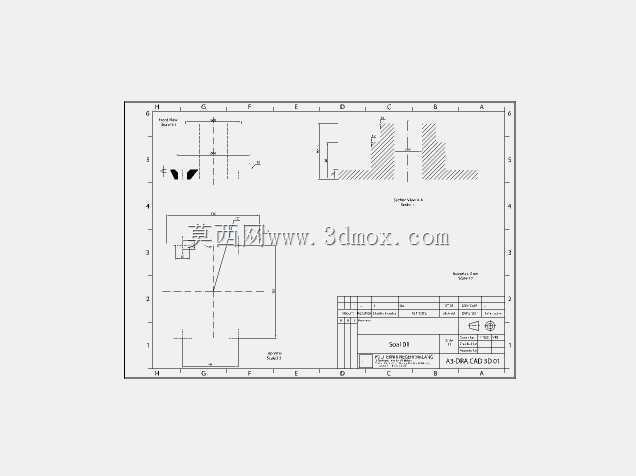

这类带三安装孔的法兰式阶梯轮缘结构,在低压输配电配套的稳压类设备里应用十分普遍,多数时候是作为调压传动机构的轴端支撑限位件存在,承担着转轴径向定位、轴向限位以及配合绝缘衬套实现带电部件与安装基座隔离的作用。在交流稳压器的调压碳刷滑移机构中,这类轮缘件是衔接调压转轴与设备安装面板的核心衔接部件,转轴穿过中心阶梯孔后,依靠阶梯端面实现轴向定位,避免转轴在碳刷往复滑移过程中出现轴向窜动,导致碳刷与调压线圈接触不良、打火甚至烧蚀线圈的问题。
从结构设计逻辑来看,这类轮缘件采用法兰式安装结构而非整体轴座结构,核心是为了压缩轴向安装空间,在稳压器内部布线密集、元器件排布紧凑的腔体内,不需要预留轴座整体穿装的操作空间,只需要在安装面板上预先加工对应中心过孔与三个安装孔位,从面板外侧即可完成整个轮缘件的固定安装,后期维护更换时不需要拆解腔体内侧的布线与传动部件,大幅降低现场运维的操作难度。法兰底座采用切边式异形轮廓而非整圆结构,是经过实际装配验证的优化设计:三个安装孔呈三角排布,分别位于法兰的两个圆弧端与平直侧边位置,相比整圆法兰可以减少近三成的投影占用面积,同时三角排布的安装孔相比两孔安装具备更好的抗扭转性能,在转轴传递扭矩带动碳刷架往复摆动的过程中,法兰不会因为长期受交变扭矩出现固定螺栓松动的问题。
中心阶梯孔的设计采用两级台阶结构,大直径台阶靠近法兰安装面一侧,小直径台阶朝向转轴伸出端,这种设计一方面可以适配不同直径的绝缘衬套压装,大端压装带翻边的绝缘衬套实现与安装面板之间的绝缘隔离,小端与转轴配合实现径向定位,台阶面同时作为衬套的轴向定位面,避免衬套在长期转轴转动摩擦下出现轴向窜动;另一方面阶梯结构可以在保证中心孔配合长度足够的前提下,减少轮缘整体的切削加工量,降低零件的整体重量,对于批量生产的稳压设备来说,单件材料成本的控制也会直接影响整机制造成本。
从安装边界尺寸来看,这类轮缘的法兰底座最大宽度通常控制在60mm至80mm区间,适配稳压器面板上常规的50mm至70mm安装开孔范围,三个安装孔的中心距按照通用安装规范设计,孔位直径适配M4或者M5的固定螺栓,既可以采用金属螺栓加绝缘垫圈的固定方式,也可以直接采用尼龙绝缘螺栓实现完全绝缘固定,适配不同电压等级的稳压器绝缘防护要求。中心阶梯孔的总深度根据配套转轴的直径调整,通常小端孔径在12mm至20mm区间,适配直径10mm至18mm的调压转轴,大端孔径比小端大4mm至6mm,预留足够的绝缘衬套壁厚空间,保证绝缘强度满足低压电器的安全规范要求。
在实际使用场景中,这类轮缘件除了应用在交流稳压器的调压机构中,也可以通用在其他需要小直径转轴支撑、安装空间受限的低压电气设备中,比如小型接触式调压器、低压滑动变阻器、手动调压开关等部件上,只要安装孔位与中心轴径匹配,不需要额外修改结构即可直接替换使用。设计这类零件的时候,需要重点关注两个配合面的形位公差:一个是法兰安装面与中心孔轴线的垂直度,公差需要控制在0.05mm以内,否则安装后转轴会出现偏斜,导致碳刷与线圈接触面压力不均,局部磨损过快;另一个是中心阶梯孔的同轴度,大小端孔的同轴度公差需要控制在0.03mm以内,避免压装衬套后出现衬套偏斜,转轴转动卡滞的问题。另外法兰上三个安装孔的位置度公差也需要控制在0.1mm以内,保证与设备面板上的预制孔位精准对齐,避免安装时出现螺栓强行穿入导致的零件内应力,长期使用下出现法兰变形的问题。
零件的材质选择通常根据使用场景确定,常规民用稳压器中多采用压铸铝合金材质,重量轻、加工性能好,同时具备一定的绝缘性能配合衬套使用;在工业级高负载稳压器中,也会采用锌合金或者碳钢机加工的材质,提升整体结构强度,承受更大的转轴扭矩。表面处理方面,铝合金材质通常采用阳极氧化处理,提升表面耐磨性能与耐腐蚀性能,避免在长期使用中出现表面氧化粉化,导致绝缘性能下降;碳钢材质则采用镀锌钝化处理,防止生锈同时保证表面粗糙度满足安装配合要求。
