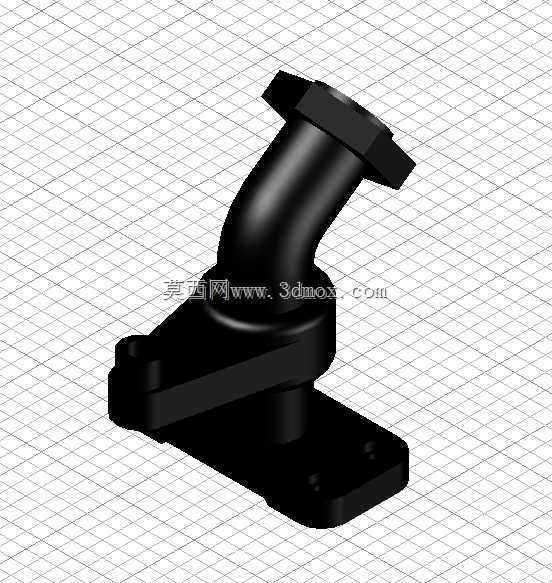

带安装底座的45度弯角法兰连接管道

　　在流体输送系统的管路布设场景中，这类带安装底座的弯角法兰管道是解决管路转向与固定安装需求的核心连接件，常应用在液压泵站油路布设、工业循环水支路转向、小型气动系统管路排布等场景中，区别于普通无固定结构的弯管接头，该结构集成了安装固定底座，不需要额外加工管路支架，能直接通过底座上的安装孔将管路固定在设备面板、机架立面或者安装基座上，大幅减少现场安装的辅件使用量，提升管路布设的集成度。从结构设计逻辑来看，整体采用45度弯角的流道设计，相比90度直角弯管，流体经过时的局部阻力系数更低，能有效降低管路内的压力损失，减少流体在转向位置的紊流与涡流产生，对于输送带有微小固体颗粒的流体介质时，也能降低颗粒在弯管位置沉积堵塞的概率。

　　两端的法兰连接结构采用标准的法兰密封面设计，法兰端面上预留了均匀分布的螺栓连接孔位，安装时配合对应规格的密封垫片，通过螺栓锁紧即可实现可靠的密封连接，能承受中等压力等级的管路工况，法兰连接的形式也方便后期管路的拆卸维护，不需要破坏整段管路即可完成接头位置的检修更换。底部的安装底座采用矩形平板结构，底座上设置了四个对称分布的沉头安装孔，安装时螺栓可以完全沉入沉孔内，不会突出底座平面，保证底座与安装面完全贴合，避免安装后出现应力集中导致的底座变形，底座与弯管主体的连接位置做了大圆弧过渡加强，没有尖锐的应力集中棱角，能承受管路运行时产生的振动与流体冲击载荷，避免长期运行后连接位置出现开裂泄漏的问题。从安装边界尺寸来看，弯管的中心高、

　　法兰端面到底座安装面的垂直距离、两端法兰的中心距都经过了适配性设计，既保证流道的转弯半径满足流体输送的阻力要求，也控制整体的安装占用空间，能适配设备内部紧凑的安装空间，不会与周边的其他管路、电气元件产生安装干涉。建模过程中对所有的连接过渡位置都做了等壁厚处理，弯管段的壁厚保持均匀一致，避免出现壁厚突变导致的注塑或者铸造过程中的缩孔、变形缺陷，不管是采用金属铸造加工还是工程塑料注塑成型，都能保证零件的成型良率，法兰端面上的密封槽位置尺寸公差控制严格，能保证密封垫片安装后压缩量均匀，不会出现偏压导致的密封失效问题。在实际选型使用时，需要根据管路的工作压力、输送介质的腐蚀特性匹配对应的材质，常规液压油路场景可以选用碳钢或者铝合金材质，

　　腐蚀介质场景可以选用不锈钢或者增强PP材质，底座的安装孔位可以根据实际安装面的螺孔位置做适配性调整，不需要改动整体的流道结构即可适配不同的安装需求。这类集成安装底座的法兰弯管，相比传统的弯管加独立支架的安装形式，整体的安装刚度更好，能有效降低管路运行时的振动幅度，减少管路接头位置因为振动导致的螺栓松动、密封泄漏问题，在中小型设备的集成化管路设计中应用十分广泛，建模时还原了所有的安装特征与密封结构，能直接用于管路系统的装配干涉检查、安装模拟以及后续的工程图输出加工。
