电动伺服平行夹持机械爪结构设计

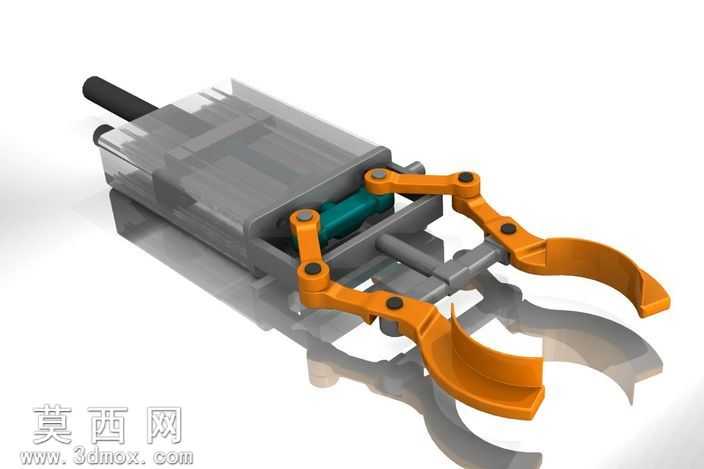

本作品为电动驱动式平行夹持机械爪三维建模作品，建模过程中严格遵循机械结构传动逻辑，对每一处零部件进行独立参数化建模，确保各部件装配关系准确无干涉。整体结构以内置驱动单元为动力核心，驱动单元外部采用半透明磨砂质感的壳体材质，既还原了实物的外壳视觉效果，也可直观呈现内部动力组件的排布；内部动力输出部件采用青绿色金属漆面材质，区分于外部结构的同时，清晰展示动力传递的起始位置。传动部分采用对称式双组连杆结构，连杆部件选用亮橙色工程塑料材质，表面做哑光防滑质感处理，每处铰接位置都独立建模出黑色铰接销轴与轴套结构，还原真实铰接副的转动配合关系，确保夹爪开合过程中两侧夹臂运动同步、行程一致。夹爪末端为弧形内凹夹持面，曲面弧度经过参数化调整，适配圆柱类、不规则曲面类工件的夹持需求，夹持面边缘做圆角过渡处理，避免夹持过程中刮伤工件表面。建模过程中对所有配合面进行公差模拟预留，确保虚拟装配状态下各运动部件无卡顿、无穿模问题；渲染阶段采用柔光顶光配合环境反射效果，清晰呈现不同材质部件的质感差异，金属部件的冷硬光泽、塑料部件的温润哑光、铰接位置的细节纹理都得到准确呈现。设计思路上采用对称式布局保证夹持力均匀分布，连杆传动结构相比齿轮传动具备更高的结构强度与抗冲击能力，内置驱动的集成式设计缩小了夹爪整体体积，可适配小型自动化设备的末端执行需求，整体结构紧凑、传动路径清晰，可直接用于机械原理演示、自动化设备方案选型参考、虚拟样机调试等场景。
