火箭发动机喷管及附属管路结构设计

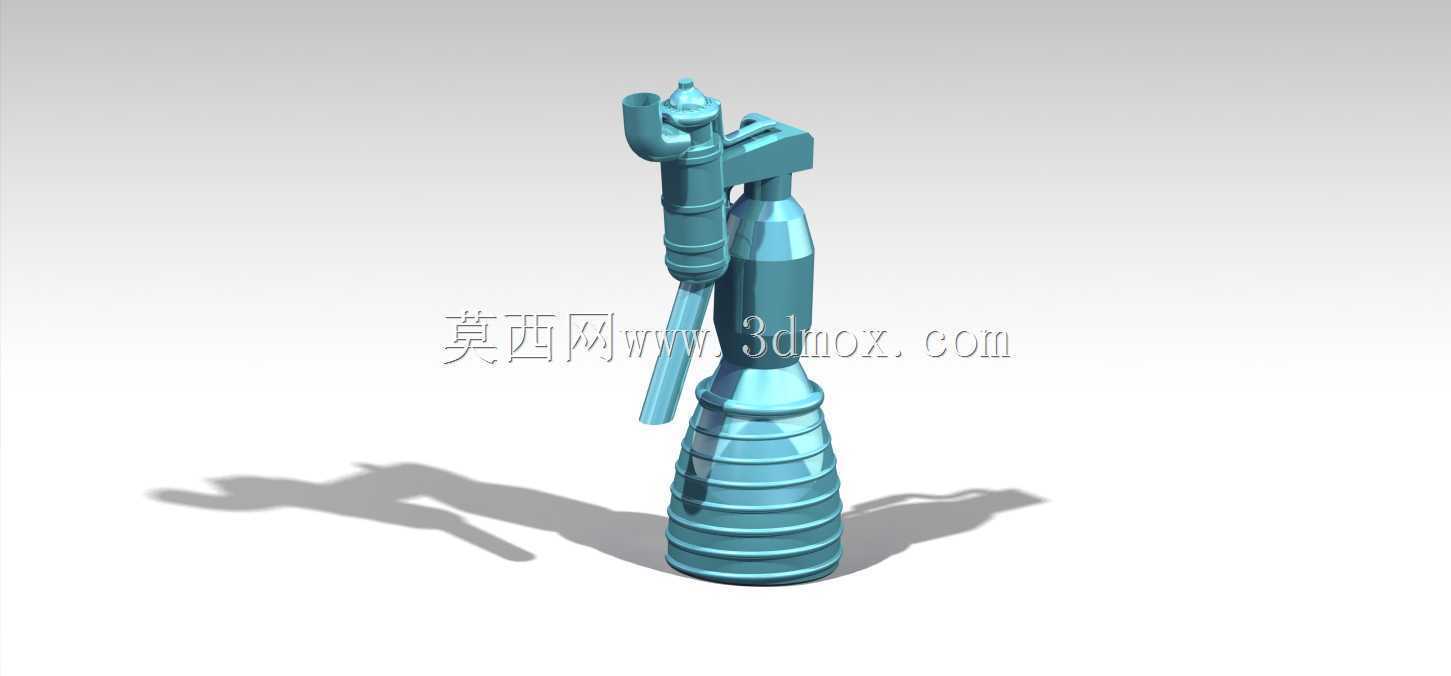

　　在航天推进系统的结构设计工作中，喷管及附属管路的结构合理性直接决定了发动机推力输出效率与热防护可靠性，这套三维结构聚焦于火箭发动机推力室段的核心组成部分，没有覆盖整机的涡轮泵、燃气发生器等上游组件，核心还原了喷管延伸段、燃料冷却管路、推力室头部衔接段的实际结构形态。从实际应用场景来看，这类结构主要服务于液体火箭发动机的推力输出单元，承担着将燃烧室高温高压燃气膨胀加速、将热能转化为喷射动能的核心作用，同时附属的螺旋盘绕管路承担着再生冷却的功能，在发动机工作过程中，低温推进剂会先流经盘绕在喷管外壁的管路，带走喷管壁面的大量热量，既避免壁面材料在高温燃气冲刷下出现烧蚀失效，也能对推进剂进行预热，提升燃烧效率。从设计思路层面，

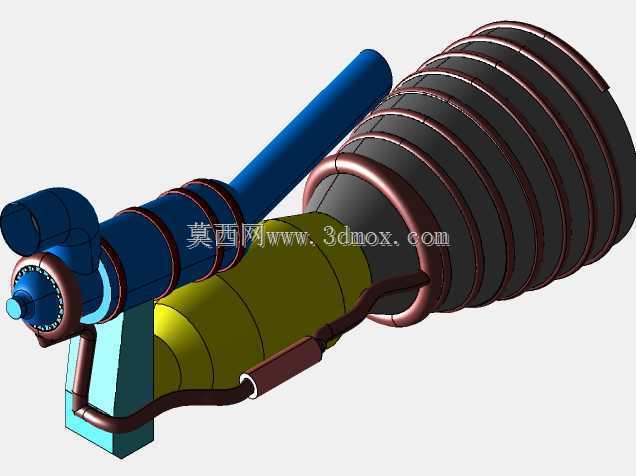

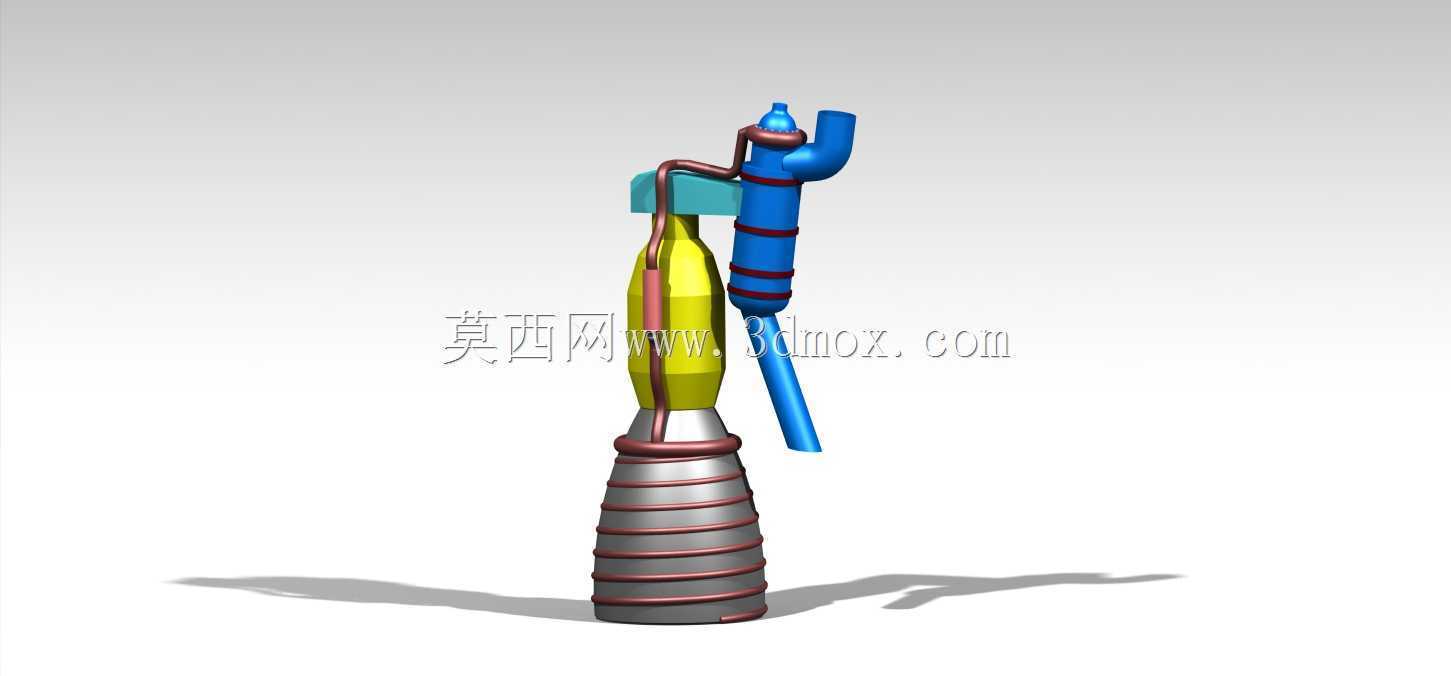

　　这套结构的喷管段采用了典型的拉瓦尔喷管型面设计，收敛段衔接燃烧室出口，型面曲率平滑过渡，避免燃气流动过程中出现局部涡流造成的能量损失，扩张段的型面按照特征线法进行轮廓拟合，保证燃气在出口处达到设计马赫数，减少出口截面的径向速度分量，最大化轴向推力输出。盘绕在喷管外壁的冷却管路采用螺旋缠绕布局，相邻管路之间的间距保持均匀，既保证壁面各个区域都能被冷却介质覆盖，避免出现局部热斑，也控制了管路的弯曲半径，避免管路内部流阻过大影响推进剂输送效率，管路与喷管外壁的贴合面设计了贴合弧面，保证接触热阻处于较低水平，提升换热效率。上部的蓝色管路结构为推进剂输送支路，衔接冷却管路出口与推力室头部的喷注器接口，管路走向避开了喷管工作时的高温辐射区域，

　　同时设置了合理的固定卡扣位置，避免发动机工作过程中的振动造成管路疲劳开裂。从安装边界来看，这套结构的上端接口为标准的法兰衔接面，可与燃烧室段的出口法兰直接对接，法兰面的密封槽结构适配金属缠绕垫片，满足高温高压工况下的密封要求；喷管扩张段的出口直径按照推力量级匹配设计，安装时需要预留足够的径向空间，避免高温燃气喷射时对周边箭体结构造成热冲击；附属管路的接口采用焊接式管接头结构，与上游推进剂供应管路对接时需要保证同轴度，避免装配应力集中在管路根部。在实际工程应用中，这类喷管结构的材料选择通常以高温合金为主，冷却管路采用导热性能优异的合金材料，管壁厚度在满足承压要求的前提下尽可能做薄，提升换热效率，同时控制整体结构重量。

　　结构设计过程中需要充分考虑热胀冷缩的位移量，螺旋缠绕的管路本身可以吸收一部分轴向与径向的热变形，避免工作过程中管路因为热应力出现拉裂故障。另外，喷管外壁与冷却管路之间通常会采用钎焊工艺进行连接，保证连接强度与换热接触面积，建模过程中对焊缝区域的结构做了简化处理，保留了核心的流道与型面特征，方便后续进行流场仿真与热应力分析时提取几何特征。对于结构设计从业者来说，这套结构可以作为液体火箭发动机推力室段的设计参考，在进行同类型产品设计时，可以基于这套型面参数调整喷管的扩张比，适配不同推力量级、不同推进剂类型的发动机需求，管路布局也可以根据总体安装空间调整缠绕角度与管路直径，匹配不同的冷却流量要求。需要注意的是，这套结构没有包含喷注器、点火装置等组件，在进行整机装配时需要补充对应部分的结构，同时要校核冷却管路的流阻参数，保证推进剂供应压力满足系统要求，避免出现冷却流量不足导致的壁面超温问题。在三维建模过程中，喷管的型面构建需要保证曲面的光顺性，避免出现局部的曲率突变，否则在进行流场仿真时会出现计算结果不收敛的问题，管路的弯曲段要保证曲率连续，减少后续网格划分时的畸形网格占比，提升仿真计算的精度。
