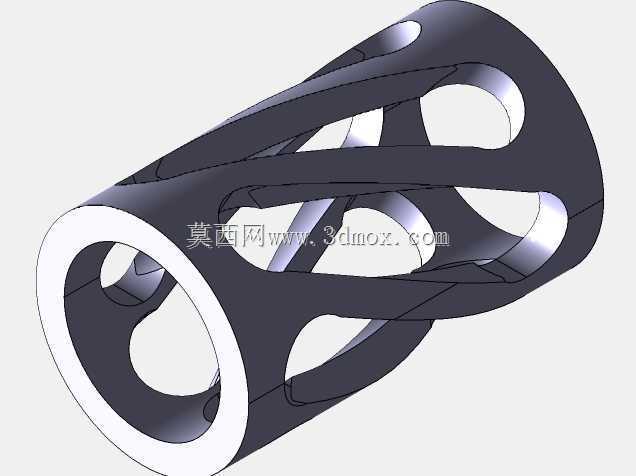

航空用镂空轻量化筒状连接结构件

　　该镂空筒状结构件主要应用于航空旋翼传动系统的中间连接环节，承担扭矩传递与轴向载荷分流的作用，在直升机尾桨传动、旋翼主轴辅助支撑段均有同类结构的应用场景。这类构件处于传动链路的非核心承力段，不需要承担全载荷冲击，因此可以通过拓扑优化的方式去除冗余材料，在保证结构刚度满足工况要求的前提下，尽可能降低构件自身重量，这对于航空装备而言，每一克的减重都能转化为有效载荷的提升或者航程的增加，具备极高的工程价值。从实际功能来看，该构件两端为等径的环形安装端面，端面预留有均匀分布的安装贴合面，可与相邻的传动衬套、支撑轴承座通过止口定位完成装配，安装时需要保证两端端面的同轴度公差控制在0.02mm以内，避免传动过程中出现偏磨引发的振动问题。

　　构件主体的镂空筋条采用螺旋交错的布局方式，筋条的走向完全贴合主应力传递路径，当构件承受扭矩载荷时，每一条筋条都处于受拉或者受压的二力杆受力状态，不存在多余的弯矩载荷，材料的力学性能可以得到充分发挥，相比同尺寸的实心筒状构件，重量可以降低60%以上，同时刚度损失控制在15%以内，完全满足该位置的工况使用要求。在设计思路上，这类结构首先需要明确安装边界的约束条件，确定两端安装面的配合尺寸、定位止口的深度与公差范围，再根据实际工况下的极限载荷、疲劳载荷要求，先建立初始的实心筒状基础模型，通过拓扑优化算法迭代去除低应力区域的材料，再对优化后生成的不规则筋条进行几何规整，保证筋条的厚度均匀过渡，避免出现应力集中的锐角棱边，

　　所有筋条与两端安装环的衔接位置都做了大圆角过渡处理，圆角半径不小于筋条厚度的1/3，可有效降低交变载荷下的应力集中系数，提升构件的疲劳使用寿命。从外形尺寸与安装边界来看，该构件整体为回转类结构，总长度与外径的比例约为1.2:1，两端安装环的壁厚为整体外径的1/8，可保证安装面的挤压强度满足螺栓预紧力的要求，不会在装配时出现端面压溃的问题。镂空区域的开孔大小经过反复校核，既保证了足够的材料去除率实现减重，也不会因为开孔过大导致筋条的长细比超标，避免构件在受压状态下出现失稳问题。在实际装配场景中，该构件的外围预留有足够的间隙，不会与周边的线束、油路管线发生干涉，镂空的结构还可以为周边管线提供穿插的空间，提升传动舱内部的空间利用率。同时，

　　这种镂空结构在运转过程中可以带动周边空气流动，对相邻的轴承部件起到一定的辅助散热作用，降低传动系统长时间运转后的温升幅度。需要注意的是，这类构件的加工通常采用多轴铣削工艺一次成型，加工过程中需要对筋条位置做针对性的工装支撑，避免薄壁结构在切削力作用下出现让刀变形，保证最终成品的形位公差符合设计要求。完成加工后还需要通过无损检测排查筋条内部是否存在加工缺陷，确保每一件成品的力学性能都能满足工况使用要求，避免在航空装备运行过程中出现构件断裂引发的安全事故。
