机器人竞赛用足球轮3D打印结构设计

　　这款轮体结构主要面向小型竞技类机器人的行走场景，适配足球机器人、竞速类小型移动机器人的行走需求，可直接通过FDM类3D打印工艺制作成型，无需额外开模，适合竞赛阶段的快速迭代与小批量制作。从实际使用场景来看，这类轮体需要同时兼顾场地抓附能力、转动惯量控制、安装适配性三个核心要求，足球机器人竞赛场地多为平整哑光PVC材质，竞速类赛事则会涉及拼接式防滑场地，轮面的胎纹设计需要在两种场地表面都能提供足够的静摩擦力，避免急停、变向时出现打滑丢步的情况，同时还要控制轮体自身重量，降低驱动电机的负载，提升机器人的启动响应速度与续航表现。

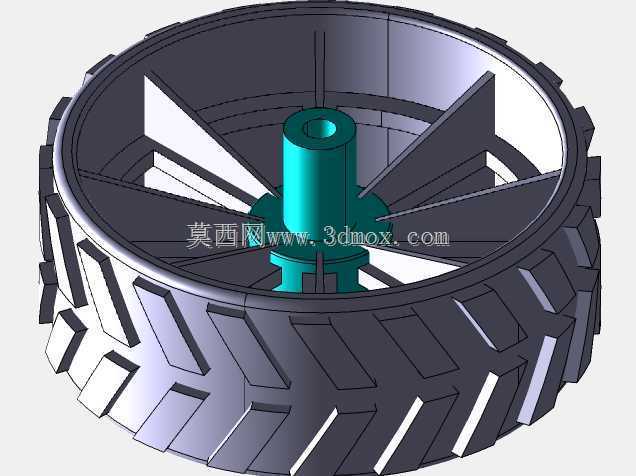

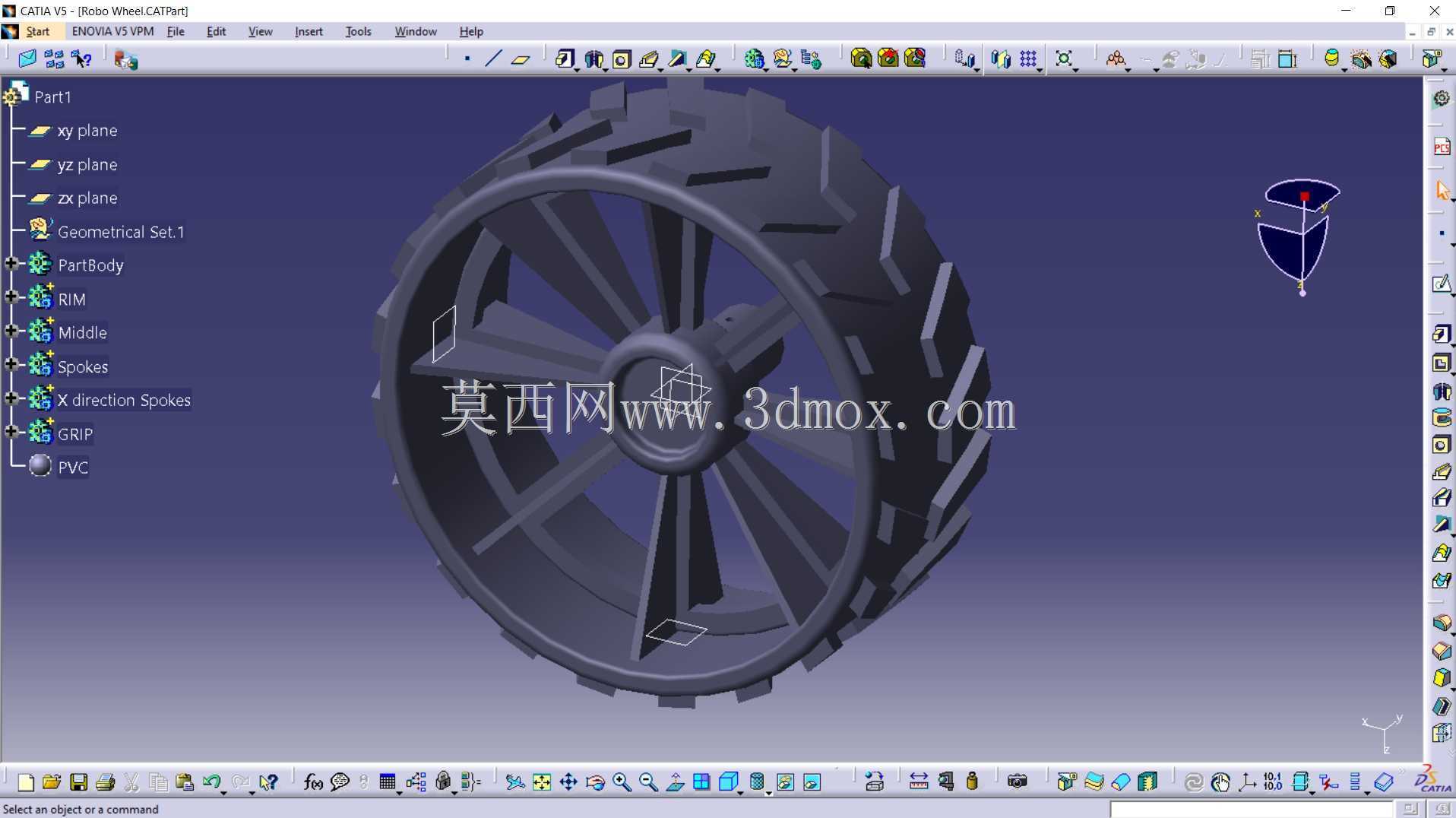

　　设计过程中首先确定了轮体的安装边界，中心安装孔位适配常规小型机器人的3mm、4mm标准输出轴，可通过顶丝或者D型轴切面实现周向固定，轮体总直径控制在80mm区间，轮缘宽度22mm，这个尺寸区间既可以保证足够的越障能力应对场地拼接缝隙，也不会因为轮径过大抬高机器人重心，影响急转向时的整机稳定性。轮辐部分采用了等距分布的8辐式结构，辐条截面做了梯形加厚处理，从轮毂位置向轮缘位置逐渐收窄，既可以保证轮体承受侧向冲击时的结构强度，避免机器人碰撞侧翻时轮辐断裂，也能尽可能去除多余材料，降低轮体的转动惯量，让驱动电机的动力更多转化为整机移动的动能，而非轮体自身的转动消耗。

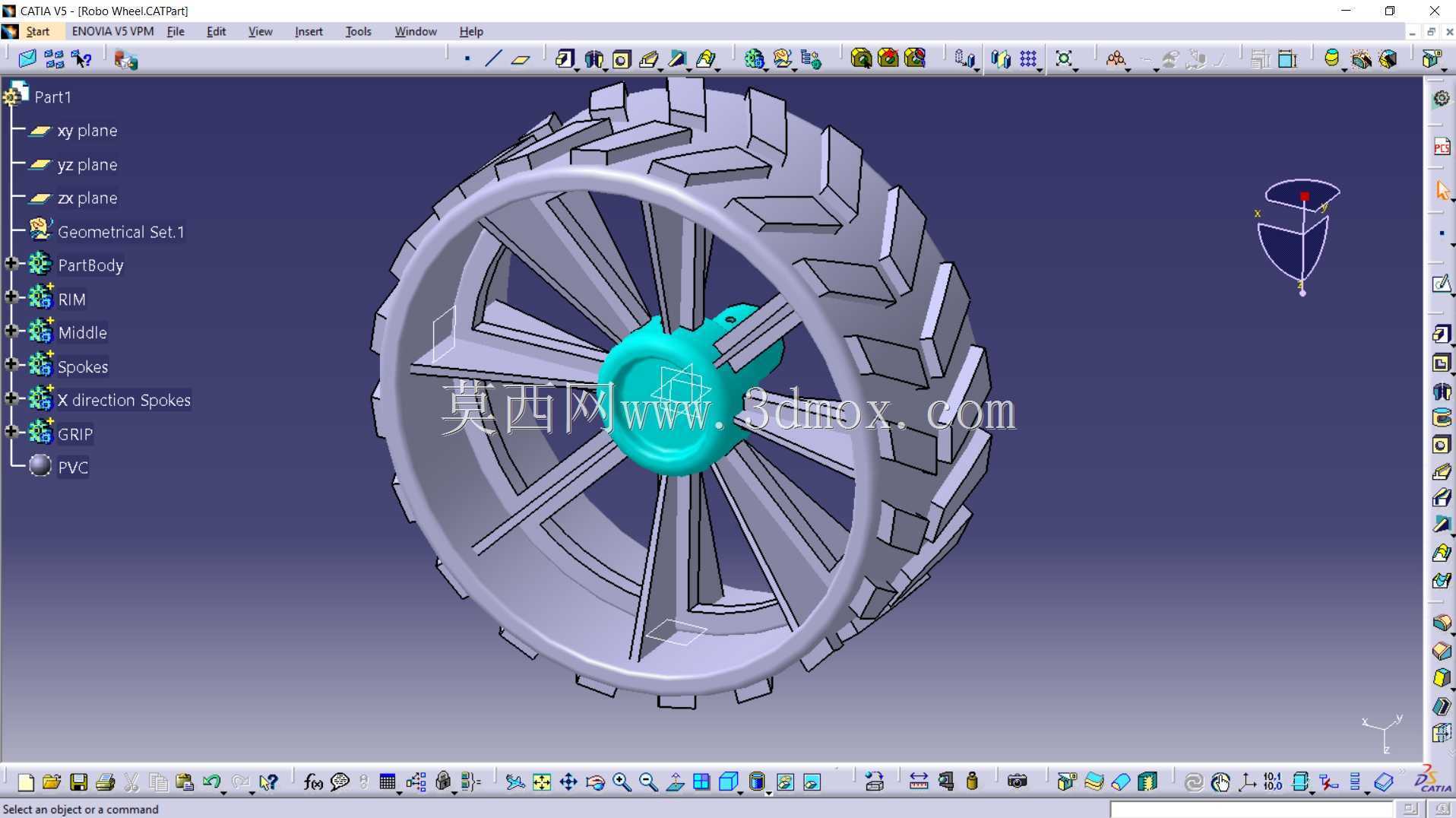

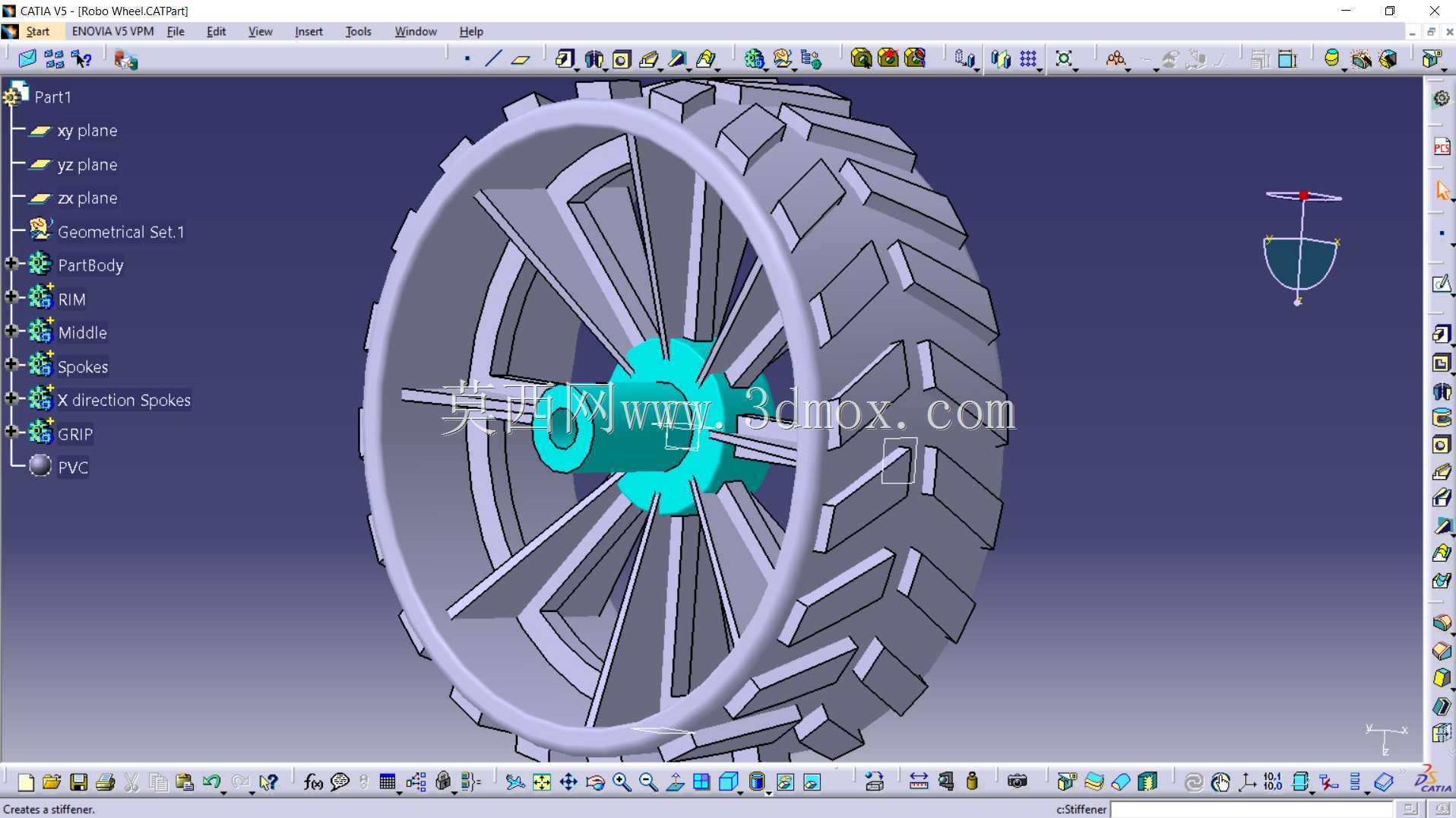

　　胎面的防滑纹采用了交错式的块状凸起设计，每块凸起高度2mm，凸起边缘做了15度的倒角，一方面可以增加胎面和场地的接触摩擦力，另一方面倒角设计可以避免3D打印过程中出现支撑残留，打印完成后无需额外打磨处理即可直接使用，同时也能减少轮体滚动过程中的卡顿感，让行走过程更平顺。轮毂部分做了双层凸台结构，内层凸台和驱动轴配合，外层凸台可以适配常规的小型滚珠轴承，既可以直接固定在电机输出轴上做驱动轮使用，也可以安装轴承作为从动随动轮使用，适配不同的机器人底盘布局需求。

　　从打印工艺适配角度来看，整个轮体采用一体化设计，打印时无需拆分部件，摆放时以轮面垂直于打印平台的方向放置即可，所有结构的悬空角度都控制在45度以上，打印过程中不需要添加额外支撑，仅需在平台接触位置添加少量底垫即可，打印完成后去除底垫就能直接装配，大幅缩短制作周期。轮体内部的轮辋部分做了环形加强筋设计，筋厚1.5mm，间隔10mm分布一圈，可以避免3D打印过程中轮缘出现翘曲变形，同时也能提升轮辋的径向强度，承受机器人整机重量带来的径向压力，不会出现长时间使用后轮辋失圆的情况。

　　在实际装配测试中，这款轮体和常规的N20减速电机、GA25减速电机的输出轴都能完美适配，安装后轮体的径向跳动量可以控制在0.2mm以内，满足小型竞技机器人的行走精度要求，在PVC场地上的静摩擦系数可以达到0.6以上，急停时的滑动距离不超过10mm，完全满足足球机器人抢球、变向、急停的动作需求，在竞速类场地测试中，整机直线行走的偏移量每米不超过5mm，高速移动时不会出现轮体抖动的情况。针对竞赛过程中常见的碰撞场景，轮缘位置做了2mm的加厚处理，即使机器人以1.5m/s的速度撞击场地围挡，轮缘也不会出现开裂或者崩边的情况，足够支撑整场赛事的使用需求。

　　设计时还考虑了不同3D打印材料的适配性，使用PLA材料打印时，填充率设置为20%即可满足强度要求，单个轮体重量仅15g左右，使用PETG材料打印时，填充率设置为15%就能达到同等强度，韧性表现更好，更适合对抗强度更高的赛事场景，轮体的所有壁厚都控制在2mm以上，符合FDM3D打印的最小壁厚要求，不会出现打印时壁厚不足导致的填充外露、结构强度不足的问题。
