精细焊接作业专用扶手定位焊接架结构

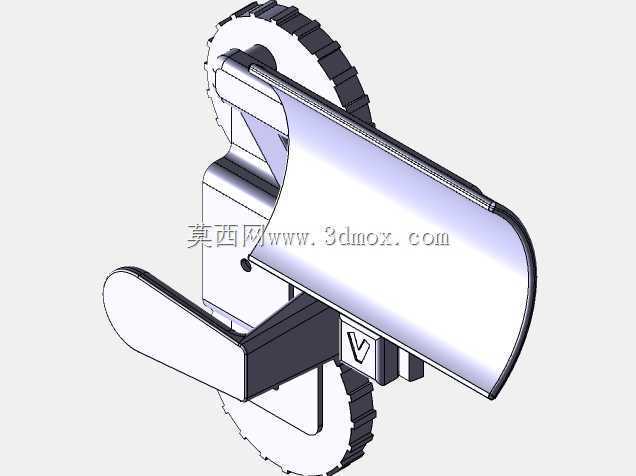

　　在精密钣金焊接、小型结构件组焊的车间作业场景里，这类扶手焊接架的定位精度直接决定了焊缝成型一致性与后续装配的适配度，很多一线焊接工位长期依赖手持工件对位，不仅作业姿态受限，长时间保持固定焊接角度还容易引发操作疲劳，间接导致焊缝偏移、焊穿、虚焊等质量问题，这款焊接辅助架正是针对这类工位痛点做的结构优化。从实际作业用途来看，它主要承担两个核心作用：一是为待焊接的扶手类弧形工件提供稳定的支撑定位，让工件待焊区域始终处于焊工最顺手的操作高度与角度，无需额外扶持就能保持固定姿态；二是通过自身的锁紧结构限制工件在焊接过程中的位移，避免热变形带来的位置偏移，减少后续校形的工作量。

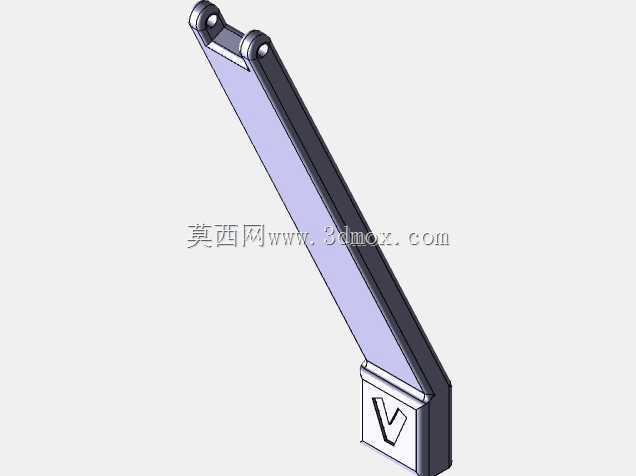

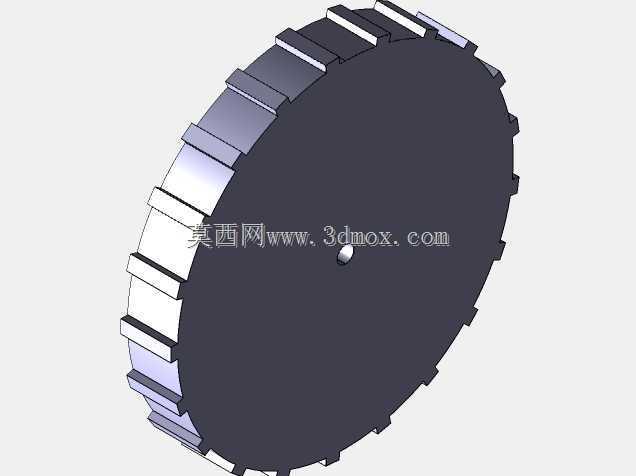

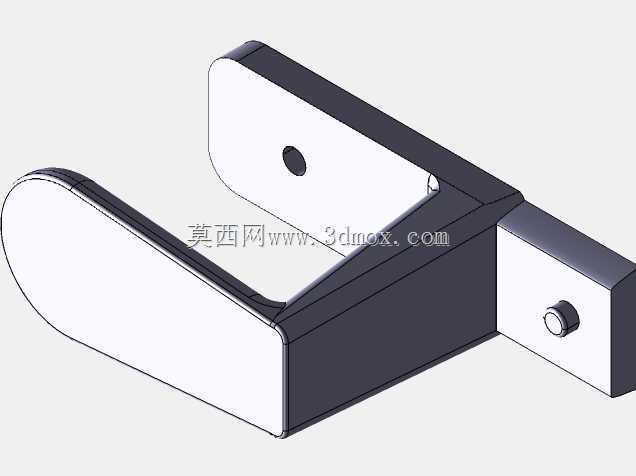

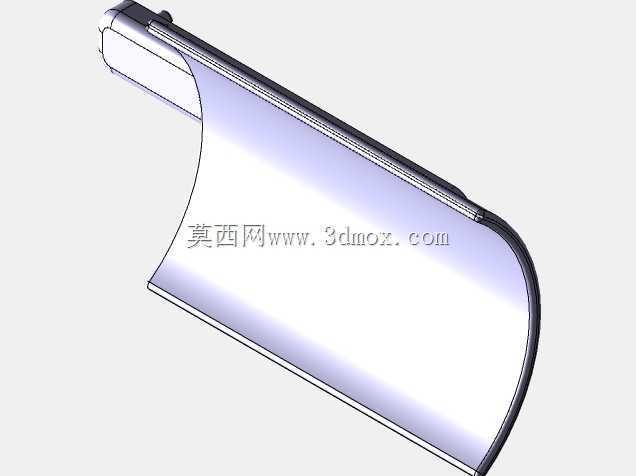

　　从功能特性上拆解，这款焊接架的支撑面做了适配弧形扶手的曲面贴合设计，接触区域做了圆角过渡，不会在工件表面留下压痕，适配厚度1-5mm的薄壁扶手类工件装夹；侧边的拨杆式锁紧结构操作行程短，焊工戴焊接手套也能单手完成锁紧与释放动作，不需要额外借助工具，单工位上下料的时间能压缩到两秒以内；架体后侧的齿盘式角度调节结构，支持0-90度范围内的任意角度锁止，刻度标识直接做在齿盘端面，调节角度时可以直接对位读数，不需要反复用量具校准，能适配平焊、角焊、立焊等多种焊接姿态的角度需求。

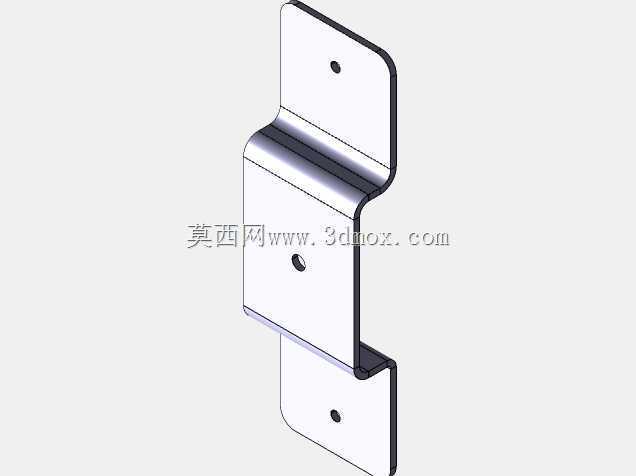

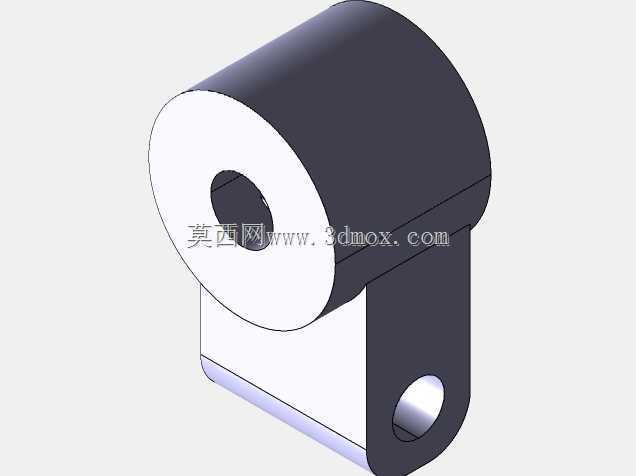

　　设计思路上完全围绕焊接工位的实际工况做取舍，没有冗余的复杂结构：整体采用框架式焊接结构做主体，受力部位的板材厚度选了6mm的冷轧钢板，焊接后做去应力退火处理，长期承受焊接热辐射也不会出现结构变形；所有转动配合的部位都加了耐磨铜套，避免长期反复调节出现磨损间隙，导致定位精度下降；和工件接触的支撑面做了发黑处理，减少焊接飞溅的粘附，日常清理只需要用钢丝刷扫过就能去除表面焊渣，不需要频繁打磨维护；架体底部预留了四个标准安装孔位，可以直接固定在焊接工作台面上，也可以搭配快速夹钳实现快拆更换，适配不同工位的布置需求。

　　关于安装边界与外形尺寸，这款焊接架的整体安装底座尺寸控制在180mm*120mm范围内，不会占用过多工作台面空间，安装时只需要保证底座安装面的平面度公差在0.2mm以内，就能保证架体整体的垂直度满足定位要求；角度调节齿盘的回转中心距离工作台面的高度为165mm，刚好匹配成年焊工坐姿操作时的肘部高度，作业时不需要抬臂或者弯腰，能长时间保持舒适的操作姿态；锁紧拨杆的操作力控制在15N以内，操作时不会出现卡滞，锁紧后工件的定位重复精度能控制在0.15mm以内，完全满足薄壁扶手类工件的焊接组对精度要求。实际投产使用时，这类工装不需要搭配额外的动力源，纯机械结构的可靠性远高于气动、电动类装夹工装，在焊接烟尘大、存在飞溅高温的工况下故障率极低，日常只需要定期在转动部位加注耐高温润滑脂，就能实现长期免维护使用，对于小批量多品种的扶手类工件焊接作业，能直接降低焊工的操作强度，把单工件的焊接辅助时间压缩六成以上，同时因为工件固定姿态稳定，焊缝的一致性也能得到明显提升，减少后续打磨、校形的返工量。
