可调式多工位线缆焊接固定夹具

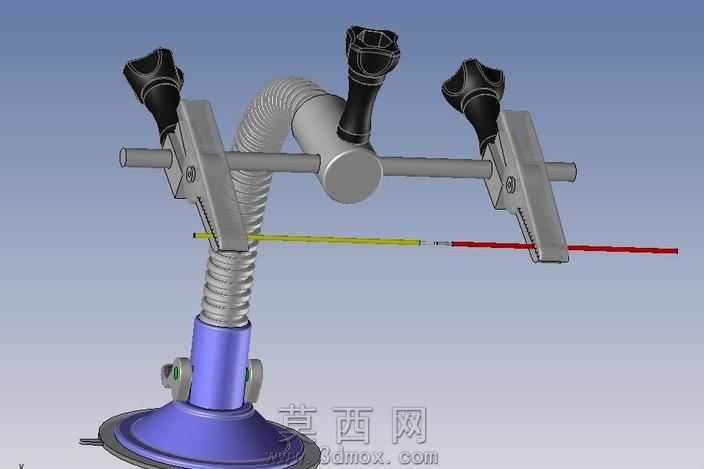

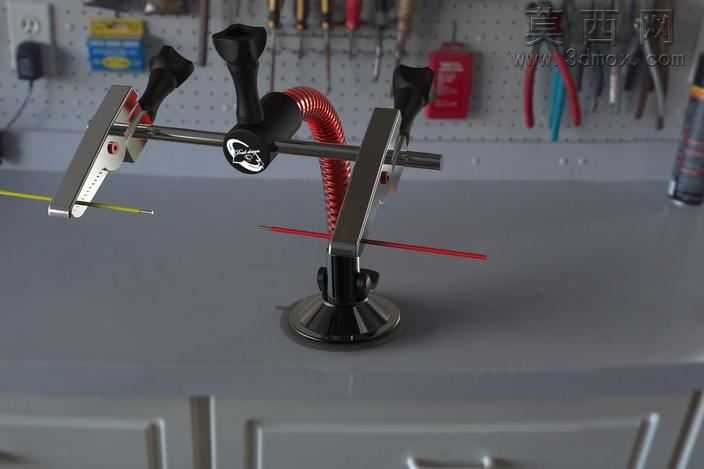

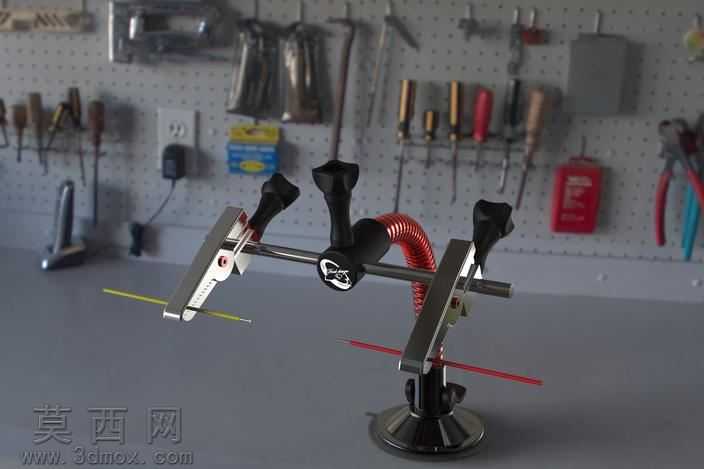

本模型为可调式多工位线缆焊接固定辅助工装，整体采用三维参数化建模方式完成，各部件结构清晰，装配关系完整，可直观呈现工装的实际使用形态。模型底座采用大直径吸附式结构设计，建模时赋予哑光紫色硬质工程塑料材质，底部设置柔性密封唇边结构，可实现工作台面的稳定吸附固定，避免焊接作业过程中工装移位。中部支撑结构采用可任意弯曲定型的金属万向鹅颈管，建模时还原了波纹管的连续螺旋褶皱结构，赋予哑光银灰色金属材质，可根据焊接操作的实际需求任意调整支撑高度与朝向，适配不同操作习惯与作业场景。上部横向承载杆采用光滑圆柱金属杆结构，搭配三个可沿杆身滑动、锁紧的夹装单元，每个夹装单元都设置了带防滑纹路的黑色旋钮式锁紧结构，夹头部分采用弹性夹口设计，可稳固夹持不同线径的待焊接线缆，夹装单元上还集成了刻度标识结构，可辅助操作人员精准对齐待焊接线缆的对接位置，保证焊接对位精度。夹装单元之间预留了充足的操作空间，可同时固定多组待焊接线缆，满足多工位同步焊接作业的需求，横向杆中部设置了圆柱形连接座，实现与下方鹅颈管的稳固连接。模型渲染阶段采用柔和的工业场景光源，清晰呈现各部件的材质质感与结构细节，金属部件的哑光金属质感、塑料旋钮的磨砂质感、底座的硬质塑料质感都做了区分处理，整体结构设计围绕线缆焊接作业的实际痛点展开，通过可灵活调整的支撑结构、可滑动锁紧的夹装单元，解决了线缆焊接过程中线缆易移位、对位不准、双手操作不便的问题，可有效提升线缆焊接的作业效率与焊接质量，所有活动部件的运动关系都在建模阶段做了约束设置，可直观演示夹装单元滑动、鹅颈管弯曲调整、旋钮锁紧的动作效果，结构设计紧凑合理，无冗余部件，具备较强的实际生产参考价值。
