EXTRA330SC单座特技运动飞机结构设计

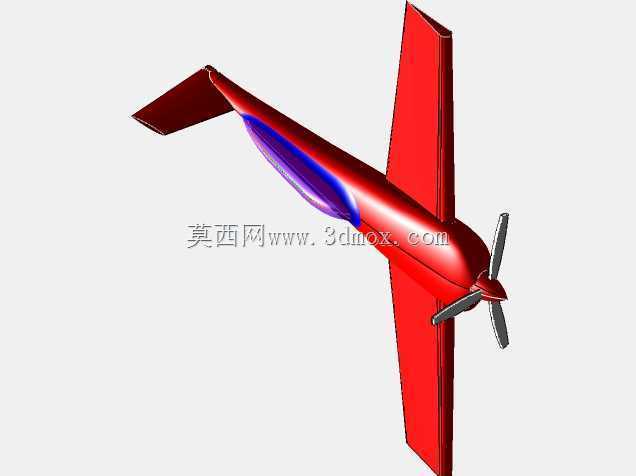

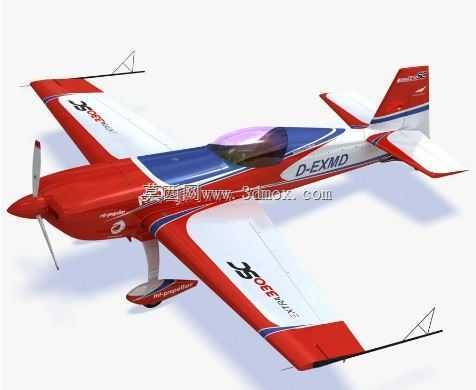

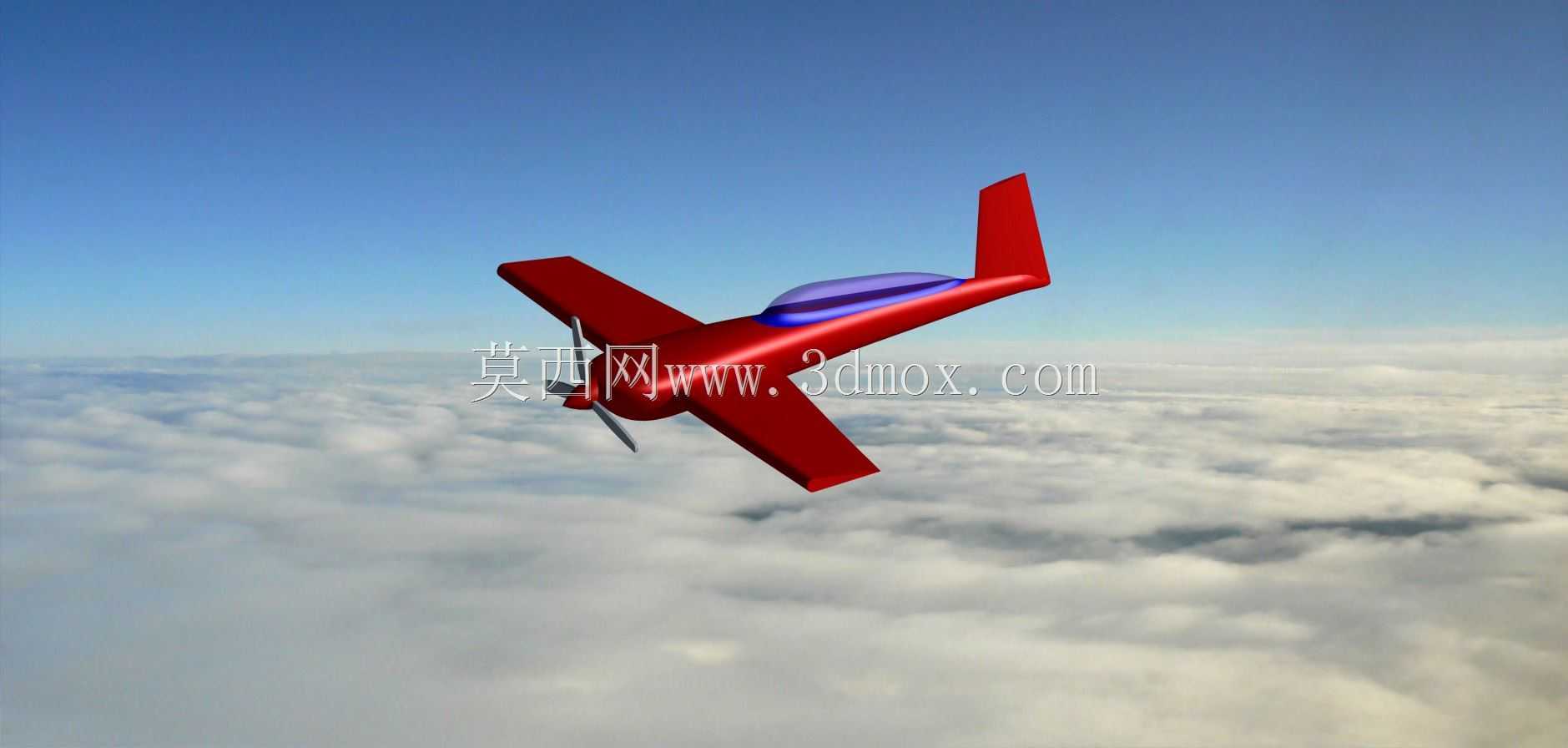

　　这款EXTRA 330 SC机型的三维结构设计，核心围绕特技飞行的极限载荷工况展开，区别于通用通航飞机的设计逻辑，所有结构边界的预留都优先服务于大过载机动下的结构可靠性。从实际应用场景来看，这类单座低翼特技单翼机主要服务于无限制级特技飞行竞赛、自由式特技飞行表演场景，日常也会用于专业特技飞行员的进阶训练，对结构强度、操纵响应速度、重量控制的要求远高于普通民用通航飞机。

　　设计思路上，首先确定了尾拖式（后三点式）起落架的布局形式，这种起落架结构在特技飞机上的应用优势十分明确：大迎角接地姿态下的结构冗余度更高，侧滑着陆时的抗侧翻能力优于前三点布局，同时起落架结构重量更轻，配合低单翼的布局，整机重心控制在机翼气动中心偏前的合理区间，能在完成过失速机动、滚转、筋斗等特技动作时，保证操纵面的舵效不会出现非线性突变。机身主体采用流线型纺锤体设计，座舱位置设置在机翼弦长中点偏前的位置，保证飞行员在倒飞、侧飞等非常规姿态下拥有足够的视野，座舱盖采用整体式气泡型透明结构，曲面弧度经过气动修型，不会在高速滚转时产生额外的紊流干扰尾翼舵面。

　　机翼采用矩形翼尖修型的低单翼布局，翼型选用对称翼型，保证正飞和倒飞状态下的升力特性一致，这也是特技飞机区别于普通飞机的核心设计点——普通飞机的非对称翼型在倒飞时需要极大的推杆量才能维持升力，而对称翼型在正负迎角下的升力系数曲线对称，能让飞行员在完成正负过载切换的特技动作时，操纵力的反馈保持线性，降低特技动作的操纵难度。机翼的安装角设置为0度，配合水平尾翼的微调安装角，在平飞状态下整机阻力最小，滚转操纵时的转动惯量更低，副翼的舵面面积占机翼总面积的比例达到30%，能提供足够的滚转力矩，满足特技飞行每秒超过300度的滚转速率要求。

　　尾翼部分采用常规布局的垂直尾翼和水平尾翼，方向舵和升降舵的舵面转轴都做了气动补偿设计，大舵量偏转时的铰链力矩更低，飞行员不需要施加过大的杆力就能完成全舵量操纵，这在连续特技动作的操纵中能有效降低飞行员的体力消耗。尾撬结构集成在垂直尾翼下方，在大迎角着陆或者尾座接地的特技动作中，能吸收冲击载荷，避免机身尾部结构直接触地受损。

　　起落架的安装边界设计上，主起落架固定在机翼根部的机身加强框位置，采用弹簧钢式的减震结构，轮距宽度控制在1.8米左右，既保证地面滑行时的横向稳定性，又不会因为轮距过宽增加滚转方向的转动惯量。尾轮采用可自由转向的结构，配合方向舵的操纵联动，地面滑行时的转向灵敏度足够，能适应特技机场常见的草地、硬化道面等不同起降场地。

　　整机的外形尺寸控制上，翼展控制在8米以内，机身长度在7米左右，机身最大截面直径不超过1.2米，整体外轮廓的曲面都做了连续性检查，曲面G2连续的区域占整机外表面的90%以上，既保证气动外形的流畅性，也为后续的结构拆分、蒙皮加工提供准确的数模依据。结构设计阶段，所有受力接头的位置都预留了安装定位基准，机翼和机身的对接接头、尾翼和机身的对接接头都采用统一的定位孔设计，方便拆解运输后的快速装配，这一点对于经常转场参加竞赛、表演的特技飞机来说十分实用。

　　从功能特性来看，整机的结构设计能承受正负10G的极限过载，远高于普通通航飞机正负3.8G的过载要求，所有操纵面的偏转角度都做了限位设计，副翼上下偏转角度可达30度，升降舵上下偏转角度可达25度，方向舵左右偏转角度可达35度，足够支撑所有无限制级特技动作的操纵需求。燃油系统的管路布局也在数模中做了预留，采用倒飞供油的结构设计，保证飞机在连续倒飞、滚转的状态下，发动机能持续获得稳定的燃油供给，不会因为燃油液面倾斜出现供油中断的问题。

　　在建模过程中，整机的结构层级划分清晰，机身框、翼肋、蒙皮、起落架、操纵面、座舱结构都做了独立的零件层级划分，每个零件的安装面都设置了合理的装配间隙，避免实际装配时出现干涉问题。对于经常需要维护的部位，比如发动机维护口盖、起落架检查口盖，数模中都预留了快拆结构的安装位置，日常维护时不需要拆解大面积蒙皮就能完成检查作业，降低了地面维护的工作量。
