塞尔接头夹持工装夹具三维结构

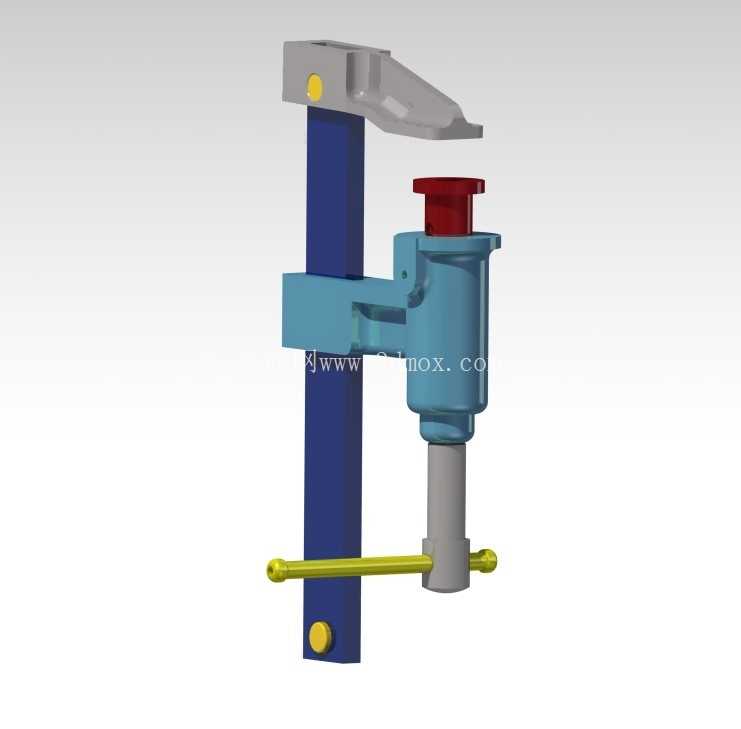

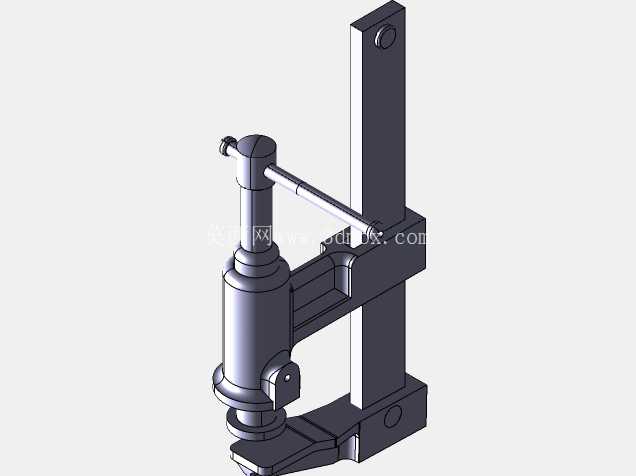

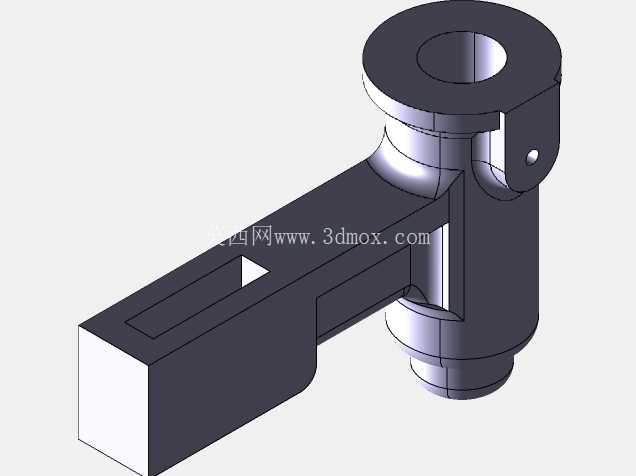

　　这套塞尔接头夹持工装，主要面向流体管路装配、阀门组件检修、液压管路预装等作业场景，在车间工位的塞尔接头拆装、压力测试前装夹、密封件更换工序中承担工件定位与夹持功能，能替代人工持握的作业方式，避免接头装夹过程中出现的表面划伤、夹持偏移问题，尤其适配带侧通接口、顶部调压结构的塞尔接头类零件加工与装配需求。从结构功能来看，整套工装采用立式立柱作为承载基体，蓝色立式方柱作为主支撑，上下两端设置黄色定位销作为滑动限位基准，中部的蓝色滑动夹持块可沿立柱做垂直方向的行程调整，适配不同总长度的塞尔接头装夹需求，夹持块与接头接触的型面做了与接头外轮廓匹配的仿形设计，接触区域预留了0.2mm的弹性让位间隙，既保证装夹后工件无周向转动余量，也不会因为夹持力过大压伤接头的铸造外表面。

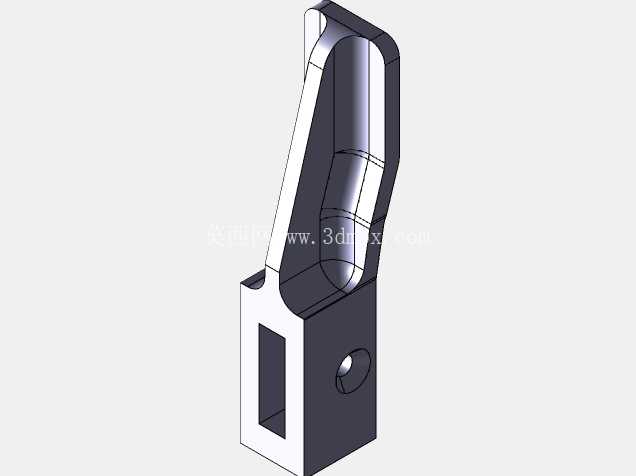

　　顶部的灰色压臂采用偏心杠杆结构，压臂与立柱的铰接点设置了耐磨衬套，压臂下压时的压紧力通过偏心轮结构放大，无需额外施加过大的操作力即可实现接头顶部的轴向压紧，压臂与接头顶部红色端盖接触的位置设置了非金属缓冲垫，避免压紧过程中碰伤端盖的密封配合面。下部的黄色横向操作杆为锁紧驱动部件，转动操作杆时可带动内部的梯形螺纹副传动，驱动中部夹持块完成夹紧与松开动作，梯形螺纹副具备自锁特性，装夹完成后不会因为作业过程中的振动出现夹持松动的问题，操作杆两端的球形端头方便操作人员从不同工位角度施力，即使带劳保手套操作也不会出现打滑问题。

　　从设计思路层面，这套工装在建模阶段优先考虑了工位操作的人机工程需求，整体操作高度设置在操作人员站立作业的舒适区间，所有操作部件的施力行程都控制在单手可完成的范围内，无需额外借助加力杆即可完成装夹锁紧。结构上尽量减少了非标定制零件的占比，立柱采用标准方钢型材加工，销轴、螺纹副都选用通用标准件，后续维护更换时无需单独定制配件，能降低工装的全生命周期使用成本。夹持仿形面的设计参考了多款同规格塞尔接头的外轮廓尺寸公差带，型面尺寸取接头外轮廓的最大实体尺寸做适配，可兼容一定尺寸公差范围内的同系列接头装夹，无需针对每一款接头单独更换夹持块。外形尺寸与安装边界方面，整套工装的总高度控制在420mm范围内，横向最大操作宽度为280mm，立柱底部的安装面预留了四个螺栓固定孔，可直接固定在标准钳工工作台的T型槽上，也可搭配移动式底座在不同作业工位间流转。工装的所有运动部件都设置了行程限位，滑动夹持块的上下行程为120mm，顶部压臂的开合角度为75度，操作过程中不会出现部件脱出的风险，运动部件的间隙都控制在0.1mm以内，装夹后的接头定位重复精度可控制在0.05mm范围内，能满足接头密封测试、接头组件压装等工序的定位精度要求。

　　在实际使用场景中，这套工装可适配塞尔接头的密封圈更换、接头阀芯拆装、接头气密性测试等多道工序，装夹时先将接头放置在下部灰色支撑座上，调整中部夹持块的高度托住接头的中部台阶面，扳下顶部压臂压住接头顶部端盖，转动下部操作杆完成锁紧即可开展后续作业，整个装夹过程可在10秒内完成，相比传统台虎钳装夹的方式，能减少60%以上的装夹辅助时间，同时避免台虎钳通用钳口对接头非加工面的夹伤问题。支撑座与接头底部接触的位置做了沉孔让位设计，可避开接头底部的外螺纹结构，装夹过程中不会碰伤螺纹牙型，保证后续管路装配时的螺纹配合精度。
