锯齿状阀芯减压阀三维结构设计

　　这款带锯齿状调节结构的减压阀，核心应用场景集中在中小通径的工业流体输送管路、小型液压试验台支路、实验室气路稳压段以及民用供水的末端调压节点，区别于常规平膜片或柱塞式减压阀，其前端的锯齿状节流结构能在小开度工况下避免流体紊流引发的啸叫与压力跳变，尤其适配入口压力波动范围在0.3-1.2MPa区间、出口稳压精度要求±5%的工况。从实际用途来看，该阀件主要承担将上游高压流体节流降压至下游设备额定工作压力的功能，同时可在下游负载出现瞬时流量波动时，通过内部阀芯的位移补偿维持出口压力稳定，避免压力骤升损坏后端精密仪表、执行元件或管路密封件。

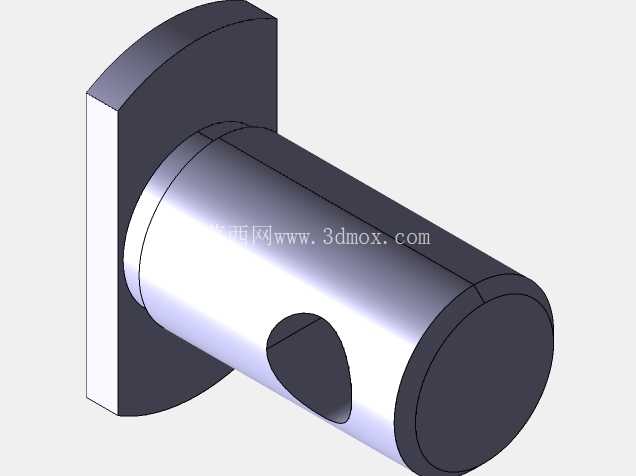

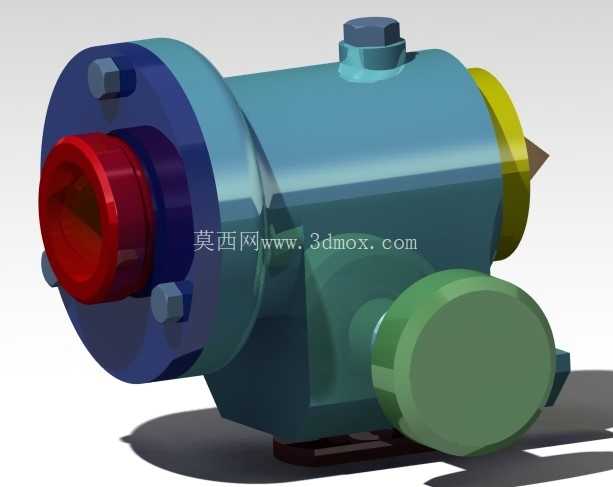

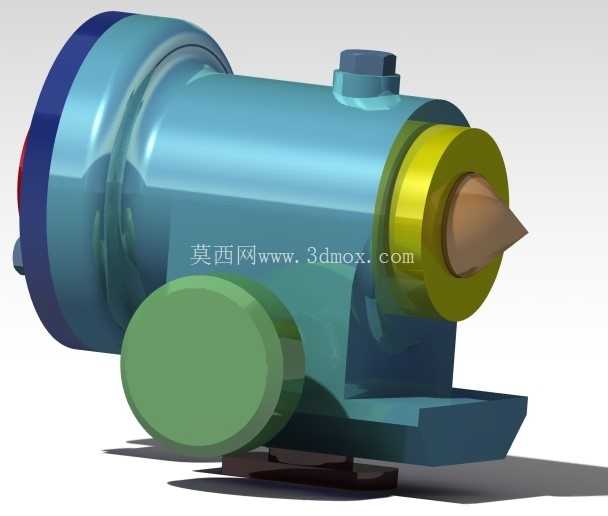

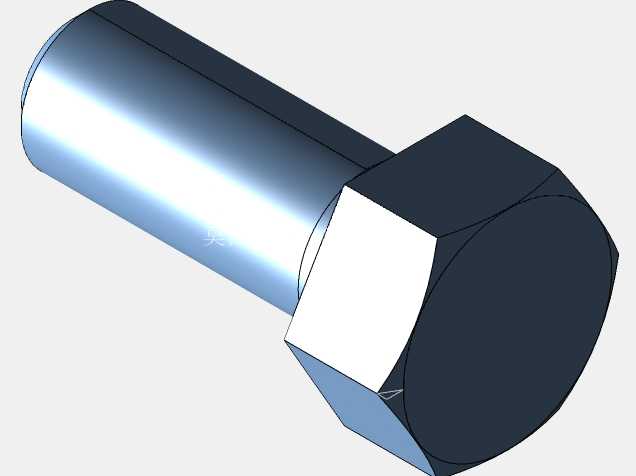

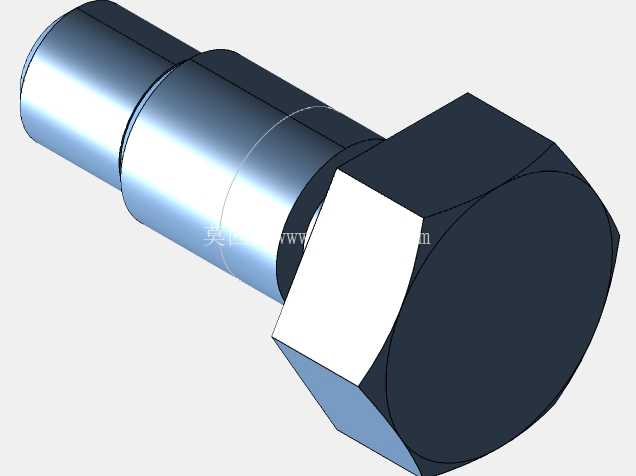

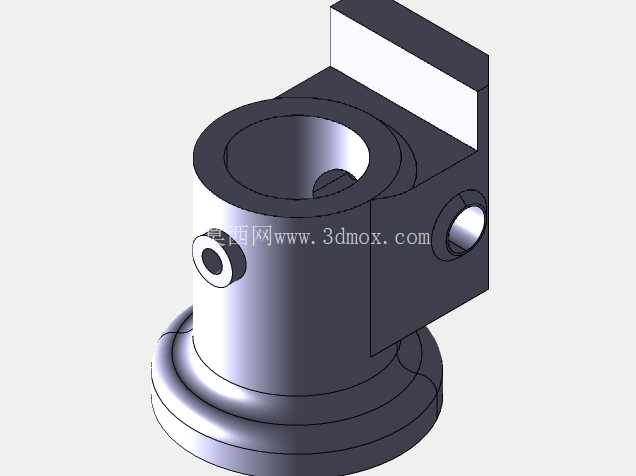

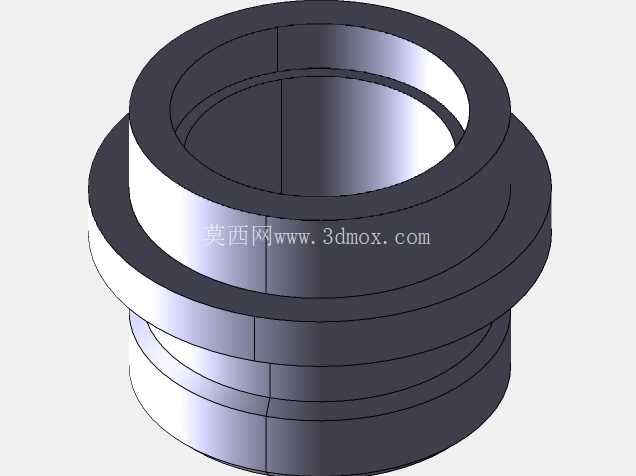

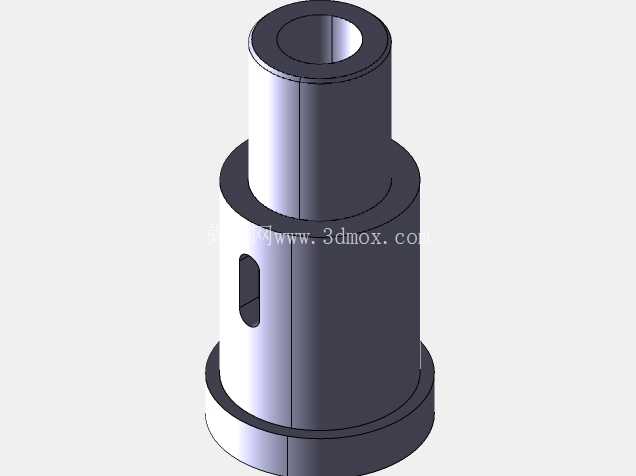

　　从功能特性上拆解，其主体采用侧进端出的流道布局，阀体侧面的圆形端盖为调压弹簧的检修舱，无需将整阀从管路拆下即可完成弹簧刚度调整与密封件更换；前端锯齿状节流头与黄色导向套采用间隙配合，配合面粗糙度控制在Ra0.8以内，既保证阀芯轴向移动的顺滑度，又能减少节流过程中流体杂质卡滞的概率；阀体顶部的六角螺塞为注油排气口，首次安装调试时可通过该口排出阀腔内的残留空气，避免气阻导致的调压失灵。设计思路上，建模阶段优先保证了流道的顺滑过渡，阀腔内部未出现直角突变结构，减少流体在阀内的压损与涡流产生；安装底座采用带定位凸台的一体式结构，可直接适配DN25通径的标准法兰安装位，安装时无需额外加工转接板；锯齿状节流头的齿形采用渐开线轮廓，每一个齿的过流面积经过逐段计算，确保阀芯从全闭到全开的行程中，过流面积的变化率呈线性分布，避免小开度时调节过于灵敏、大开度时调节滞缓的问题。

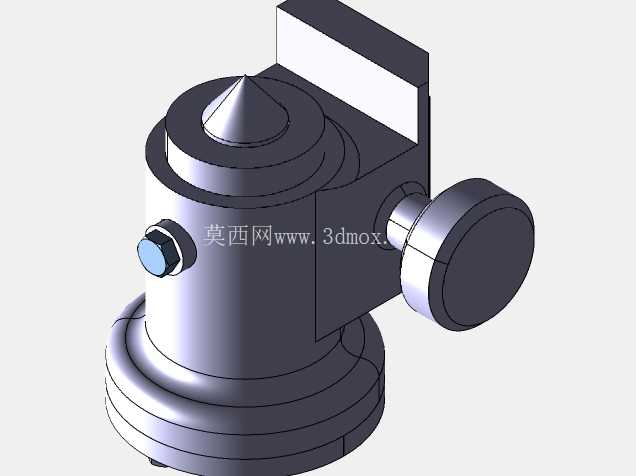

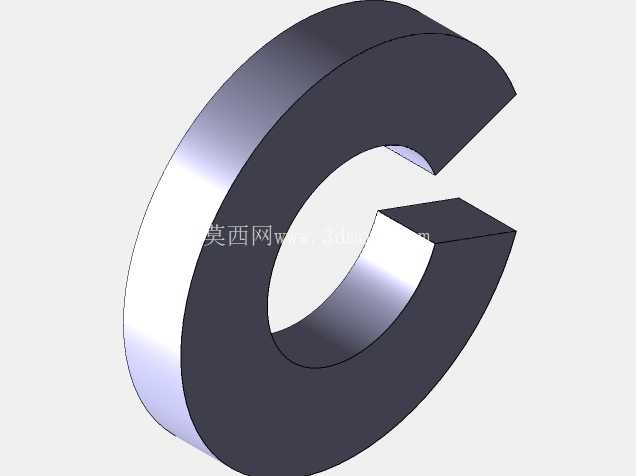

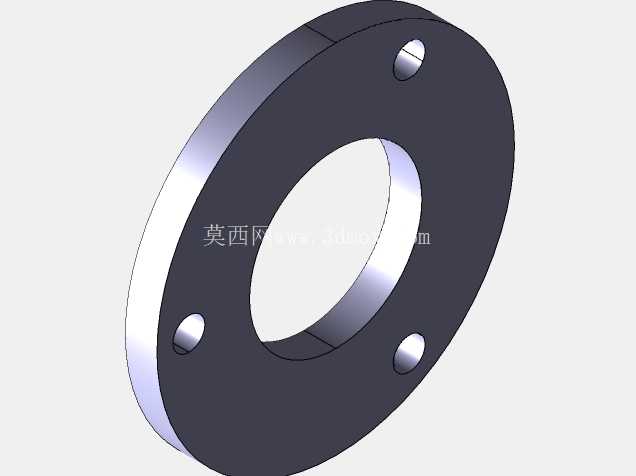

　　外形尺寸方面，整阀总长度控制在182mm，主体最大外径为92mm，侧面检修端盖的直径为76mm，顶部注油螺塞高出阀体顶面22mm，安装底座的两个固定螺栓孔中心距为110mm，适配M10的内六角螺栓进行固定；安装边界上需预留的操作空间为：阀体轴向两侧各留50mm的管路拆装空间，侧面检修端盖外侧留80mm的扳手操作空间，顶部注油螺塞上方留30mm的排气操作空间，避免安装后被周边管路或结构件遮挡导致无法维护。建模过程中对所有配合面均做了公差匹配，导向套与阀体的配合采用H7/h6间隙配合，节流头与阀座的密封面做了0.5mm的45度倒角，既保证密封性能，又能避免安装时磕碰损坏密封面；阀体底部的安装平面平面度控制在0.05mm以内，安装后可保证整阀的同轴度，避免阀芯偏磨导致的内漏问题。在实际选型应用中，该结构的减压阀更适合洁净度较高的水、低压液压油或压缩空气介质，若用于含杂质较多的流体工况，需在阀前加装精度不低于80目的过滤器，避免锯齿状节流槽被杂质堵塞影响调压精度。
