多视角星载光电探测载荷结构设计

　　该结构件面向近地轨道空间探测任务设计，核心承载多波段光电探测单元，适配星箭对接环节的力学载荷要求，可在真空、宽温变、强辐照的空间环境下长期稳定工作。从结构布局来看，主体采用正六面体基准框架延伸出四个对称安装支臂，每个支臂端面预留标准化光学镜头安装位，中心腔体用于布设信号处理板卡、电源模块与姿控联动接口，这种对称式布局能有效平衡整星质心，降低卫星姿控系统的调姿负载，避免单侧载荷带来的偏心力矩影响卫星轨道保持精度。

　　设计过程中优先考虑了发射阶段的力学耐受能力，主体框架采用一体化铣削成型思路，所有安装凸台与主体结构无拼接焊缝，减少应力集中点，框架壁厚根据不同区域受力差异做梯度设计：中心承力筒区域壁厚预留足够余量，承受火箭升空阶段的轴向过载；支臂与主体连接位置做圆弧过渡处理，分散横向振动带来的剪切应力，避免共振频率落在火箭主动段的振动频带内。每个光学安装端面都设计了同轴定位止口，配合端面均布的紧固螺钉孔，可保证光学镜头安装后的光轴平行度误差控制在工程允许范围内，减少后续在轨光学校正的工作量。

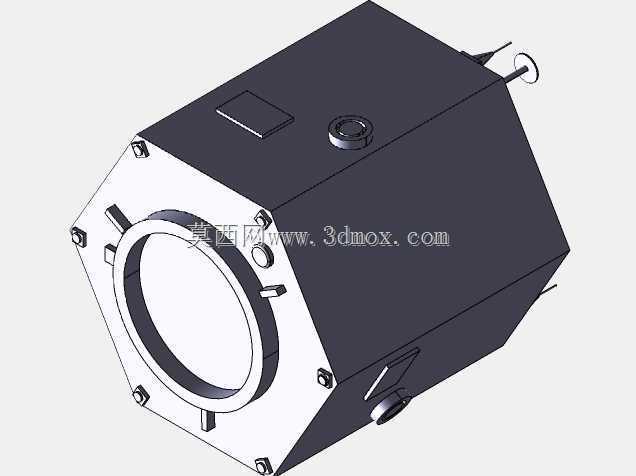

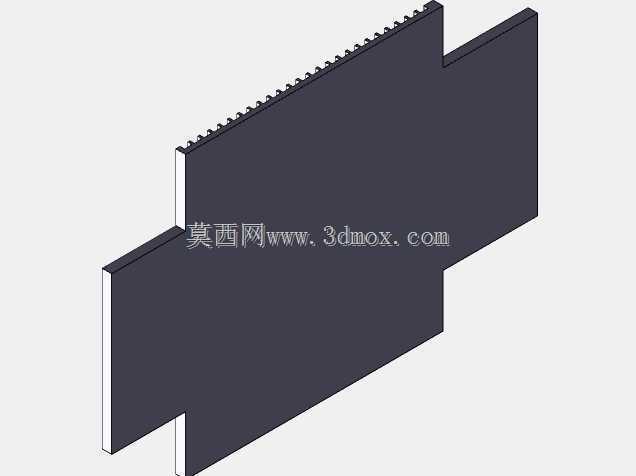

　　从安装边界来看，主体背部预留整星安装法兰，法兰上的连接孔位采用等间距圆周排布，适配主流小卫星平台的载荷安装接口，法兰端面设计有0.1mm精度的定位基准面，安装后可保证载荷坐标系与整星坐标系的对齐误差满足测控要求。支臂外侧预留太阳能电池片粘贴面，粘贴区域做平面度处理，避免电池片贴合后出现应力碎裂，同时电池片走线槽沿支臂内侧隐蔽布设，既避免空间微流星体直接打坏线缆，也不会遮挡光学镜头的探测视场。

　　结构细节上，每个侧面都设计了独立的散热面，散热面区域做阳极氧化处理提高热辐射率，配合中心腔体内部的导热路径设计，可将光电元件工作产生的热量快速传导至散热面辐射到外太空，保证内部元件工作温度稳定在额定区间。框架上预留的多个小型安装孔位，可根据任务需求加装星敏感器、温度传感器等辅助组件，无需对主体结构做二次打孔修改，适配不同探测任务的快速改型需求。

　　在装配逻辑上，该结构采用分层装配思路，中心腔体的电子模块可从背部法兰端整体装入，支臂上的光学镜头从外侧直接安装到定位止口后紧固，所有线缆通过内部预置的走线槽汇总到中心接插件，与整星总线实现快速对接，整星装配阶段无需拆解主体结构即可完成所有组件的装调，能有效缩短卫星总装周期。结构边角位置全部做圆角钝化处理，避免装配过程中划伤操作人员或损坏线缆绝缘层，同时也能减少结构的锐边在空间环境下的放电风险，适配星载设备的防静电设计要求。
