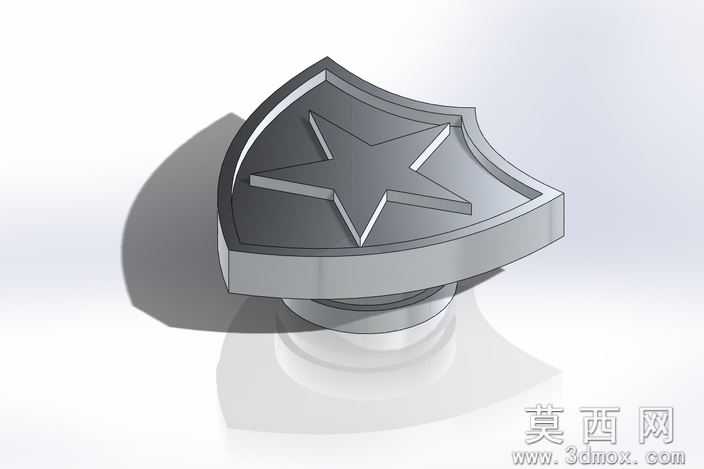

盾牌星形空气过滤器装饰徽章

该作品为适配高性能空气清洁工具包的装饰徽章三维模型，整体采用盾牌基底搭配立体五角星的经典标识造型，建模阶段以参数化特征构建核心轮廓：首先绘制盾牌外轮廓的闭合样条曲线，通过拉伸凸台生成徽章的主体基座，对基座边缘做等半径圆角处理，弱化尖锐棱角提升精致感；随后在基座正面绘制五角星草图，采用拉伸凸台加拔模角度的方式生成凸起的星形结构，星形边缘同步做小尺寸倒角，模拟金属徽章的压制成型质感。徽章底部设计有圆柱形安装定位柱，定位柱与盾牌基座底部采用圆角过渡连接，避免应力集中，同时匹配安装位的插接尺寸，保证装配后贴合稳固。材质渲染阶段，整体赋予哑光金属材质，调整金属粗糙度参数模拟锌合金压铸后的细腻磨砂质感，对星形凸起的棱边做轻微的高光提亮处理，还原金属徽章经抛光后的边缘光泽效果；场景中添加柔和的环境光与定向主光源，投射出自然的软阴影，凸显徽章的立体层次与结构细节。设计思路上，该徽章兼顾装饰性与装配实用性，盾牌造型传递可靠防护的产品属性，五角星元素强化标识记忆点，整体造型简洁规整，无冗余结构，既可以通过3D打印制作手板验证装配效果，也可直接导出用于压铸模具的开模参考，适配摩托车空气滤清器等设备的外观装饰需求，安装后可提升部件的整体辨识度与精致质感。
