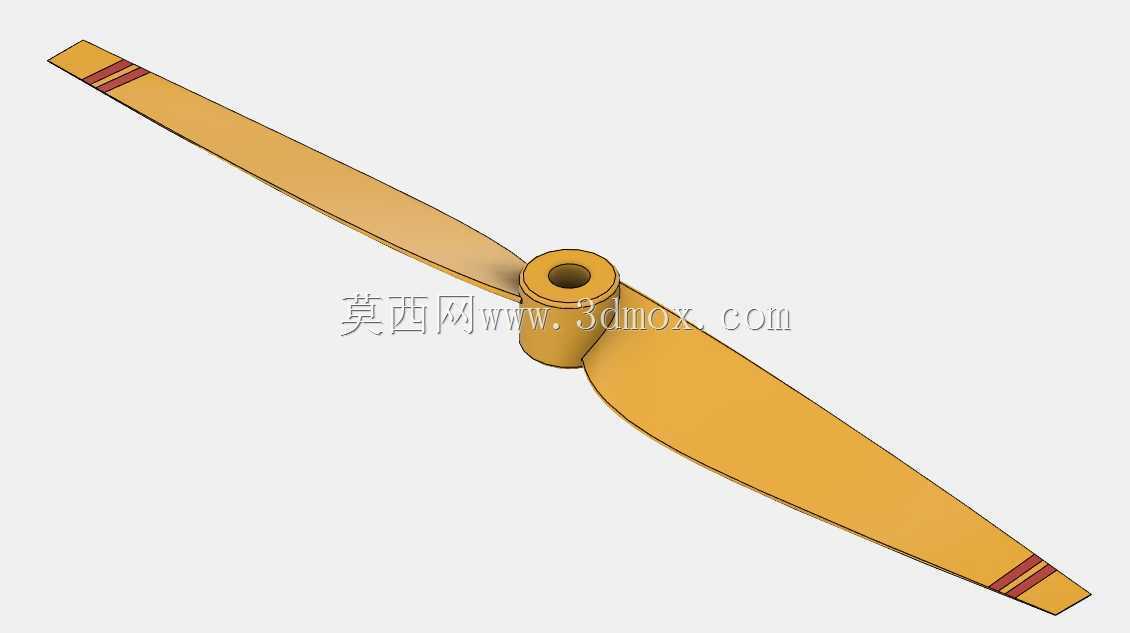

双叶航空螺旋桨结构三维设计模型

　　在小型低空飞行器的动力链路设计中，螺旋桨作为直接将轴系旋转扭矩转化为空气推力的核心执行部件，其结构合理性直接决定整机动力效率、飞行稳定性与续航表现。本次呈现的双叶螺旋桨结构，针对小型电动飞行器的使用场景做了针对性的结构优化，适配小功率动力输出单元的扭矩特性，可覆盖航模、小型巡检无人机、轻型动力滑翔装置等多类低空设备的动力需求。从实际使用场景来看，这类双叶螺旋桨多用于起飞重量在1.5kg以内的小型电动飞行器，相比三叶及以上多叶桨结构，双叶布局在低转速区间的空气阻力更小，配合高KV值无刷电机使用时，能在相同功率输入下获得更高的推进效率，同时双叶结构的动平衡调校难度更低，日常维护更换的成本也更可控，非常适合消费级、入门级工业级小型低空设备的批量配套需求。

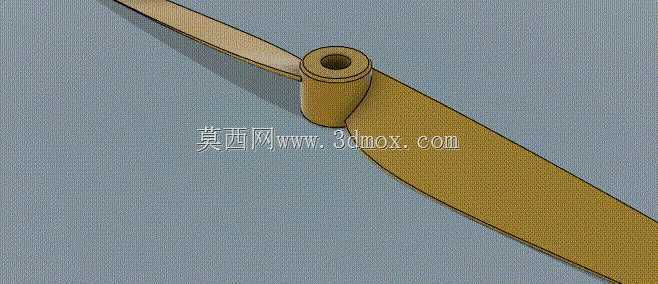

　　从功能特性层面看，该螺旋桨的中心安装座采用带通孔的筒式结构，安装孔的内径尺寸适配主流3mm、4mm直径的电机输出轴，安装座的轴向长度做了加长处理，能增大与电机轴的配合接触面积，避免高速旋转时出现桨根打滑、安装位松脱的问题。桨叶与中心安装座的过渡区域做了大圆角平滑衔接，没有应力集中的直角结构，能在高速旋转时分散桨根位置的离心载荷，降低长期交变载荷下的结构疲劳断裂风险。桨叶的翼型采用低速高升力翼型设计，从桨根到桨尖的弦长逐步收窄，桨叶的扭转角从根部到尖部呈线性递减，这种变扭转角的设计能让桨叶不同半径位置的翼型都工作在合适的迎角区间，避免桨尖位置出现气流分离失速，提升整体的气动效率，同时桨尖位置做了轻微的后掠处理，能降低高速旋转时的翼尖涡流噪声，减少飞行过程中的气动干扰。

　　在设计思路上，该结构优先考虑了安装适配性与结构可靠性的平衡，没有过度追求复杂的气动外形而提升加工难度。中心安装座的端面预留了平整的安装贴合面，能与电机转子端面完全贴合，安装时不需要额外加装调整垫片，降低装配复杂度。桨叶的厚度从根部到尖部逐步减薄，根部最大厚度满足15000rpm转速下的离心强度要求，尖部厚度控制在合理区间，既保证结构强度不会在高速旋转时出现桨叶变形，又不会因为过厚增大不必要的空气阻力。整体结构的重量分布做了对称优化，两个桨叶的重量差控制在0.05g以内，出厂状态下就满足G2.5级的动平衡精度要求，安装后不需要额外做动平衡调校就能直接使用，减少装配环节的工作量。

　　从安装边界来看，该螺旋桨的整体旋转直径适配小型飞行器的机臂间距，安装后桨尖与机臂、机身结构的安全间隙不小于10mm，避免旋转过程中出现打桨问题。中心安装孔的配合公差采用H7级精度，与电机轴的配合间隙控制在合理范围，既不会因为间隙过大出现旋转偏心，也不会因为过盈量太大导致安装拆卸困难。桨叶的前缘位置做了加厚处理，能应对飞行过程中细小沙尘、草叶的撞击，降低日常使用中的桨叶破损概率，提升结构的耐用性。在实际选型匹配时，只需要确认电机输出轴直径、电机KV值与整机起飞重量，就能直接选用该结构螺旋桨，不需要对安装位做二次修改，适配性较强。
