飞彩X-CROSS高压航模电调结构设计

　　这款高压航模电调的三维结构，是参照实物外观逆向构建的，核心服务于FPV穿越机、中型固定翼航模的动力输出控制场景，作为飞控系统与无刷电机之间的信号执行单元，承担着将飞控输出的油门控制信号转化为三相交流电、驱动电机按设定转速运转的核心作用，适配5-12S高压锂电池供电场景，持续输出电流能力匹配60A级别的动力需求，能够支撑大载重穿越机、高速固定翼航模的大油门瞬时电流冲击，满足特技飞行、竞速飞行时的动力响应要求。

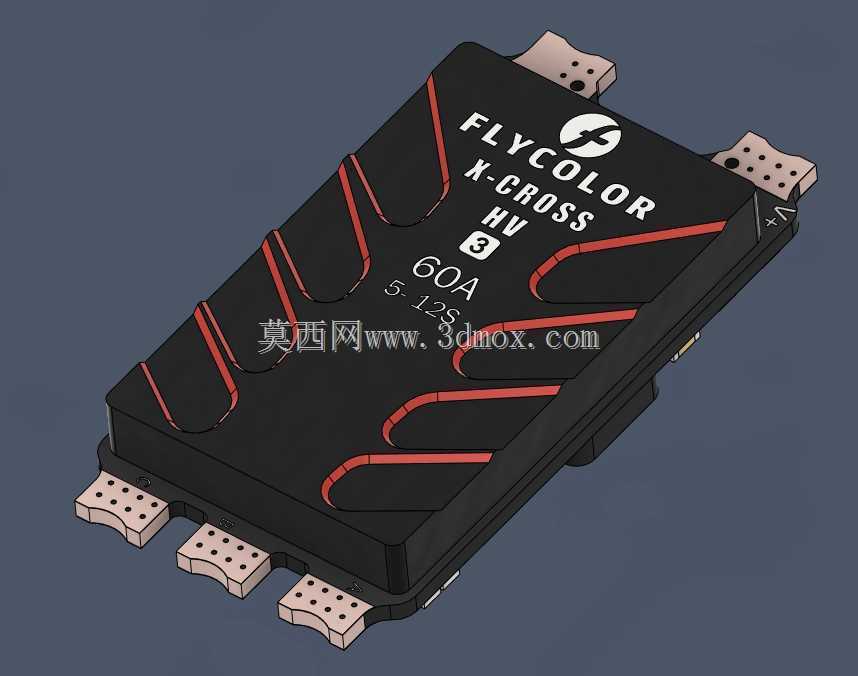

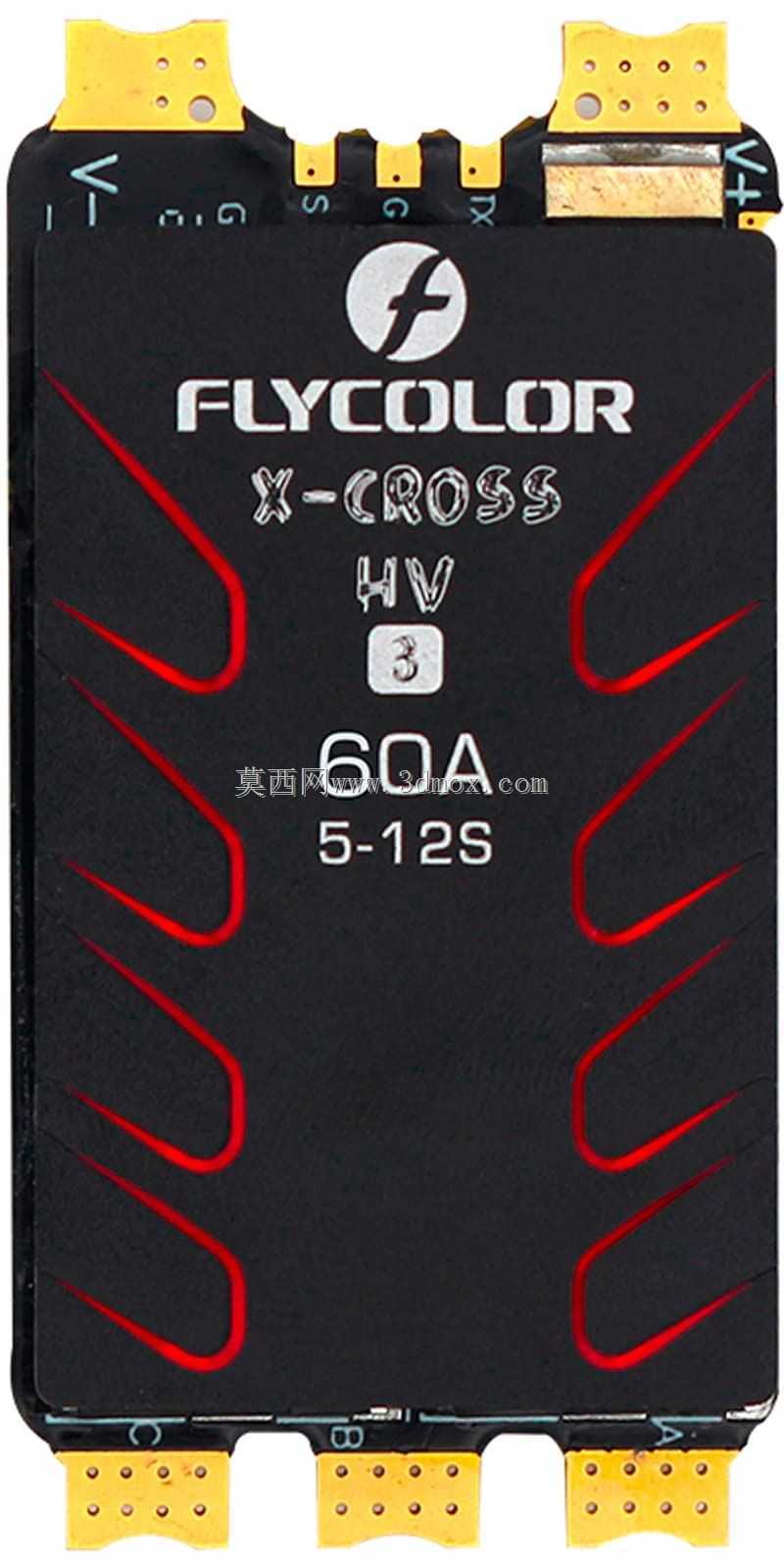

　　从结构设计思路来看，建模过程优先还原了产品的外部安装边界与接口位置，主体外壳采用带导流槽的凹凸造型，外壳表面的红色凹槽并非装饰性设计，实际是为了增加外壳与空气的接触面积，在飞行过程中利用迎面气流带走功率MOS管工作产生的热量，避免长时间大油门工况下出现过热降频甚至烧毁的问题。外壳主体为扁平长方体构型，三个功率输出端采用带固定孔的铜排接线座设计，接线座上预留的双安装孔位用于焊接电机三相线后做应力释放，避免飞行过程中震动导致焊锡脱落，接线座的伸出长度、孔位间距都严格参照实物比例还原，能够直接用于航模机架的安装位匹配校核。信号输入端位于壳体另一侧，同样采用带定位孔的接插结构，用于连接飞控的信号输出端口，壳体侧面标注的正负极标识位置清晰，能够避免装机时出现电源反接的问题。

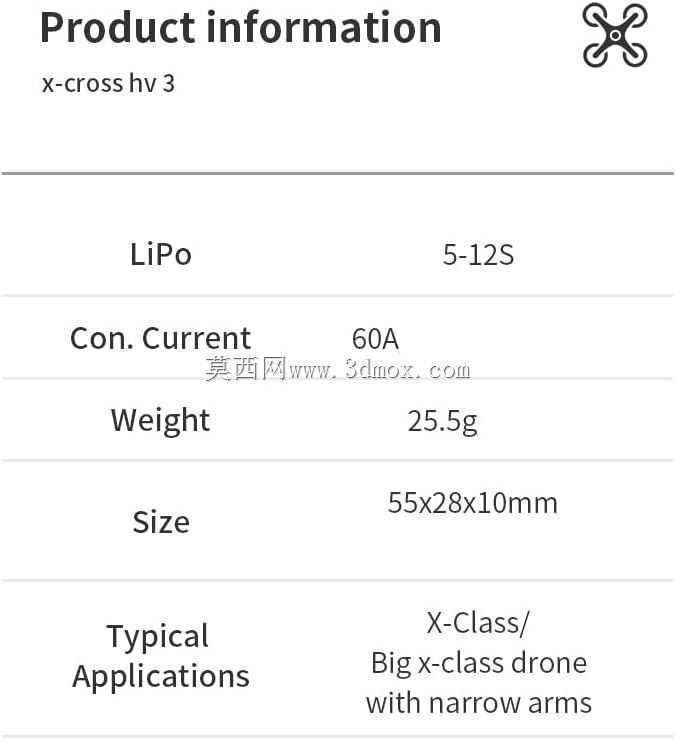

　　尺寸边界方面，建模时优先保证了壳体的长度与宽度尺寸精度，这两个维度直接决定了电调能否装入对应规格的航模机架安装舱，壳体厚度方向的尺寸因参考照片视角限制存在一定误差，实际使用时如果需要做精确的装机干涉校核，建议结合实物测量值对厚度方向做微调。壳体边角做了圆弧过渡处理，既能够降低飞行时的风阻，也能避免尖锐边角在炸机时划伤机架碳板或者其他线材。外壳表面的品牌标识、参数丝印位置都做了还原，能够用于产品展示场景的渲染输出，适配Fusion360等软件的渲染需求，输出的效果图可以直接用于航模配件的展示、装机方案的演示。

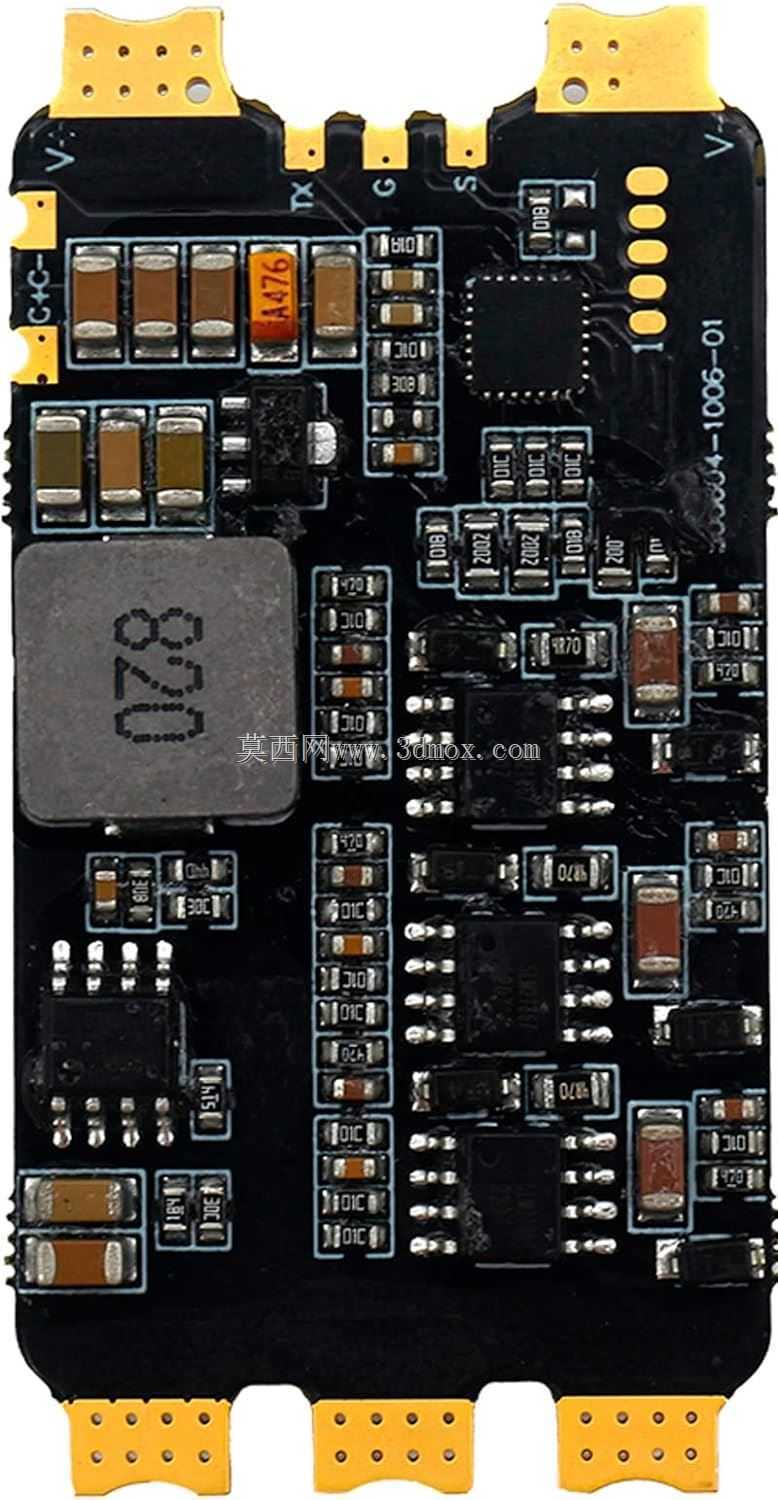

　　从实际装机适配角度看，这款电调的安装孔位位于壳体两端的凸耳位置，凸耳上的通孔尺寸匹配常用的M2/M2.5安装螺丝，孔位间距适配主流5寸穿越机、30E级固定翼航模的电调安装位，建模时还原了凸耳的厚度与安装面的平面度，能够直接用于螺丝装配的干涉检查，避免装机时出现螺丝顶到内部功率板的问题。壳体内部的功率板、电容等元器件虽然没有做详细的内部结构建模，但外部壳体的内腔边界做了预留，若需要做详细的热仿真或者结构优化，可以在现有壳体模型的基础上拆分内部腔体，添加对应的元器件模型。

　　需要注意的是，这款模型是基于外观参考构建的，重点还原了外部装配接口与整体外形，内部的电路结构、元器件布局并未做精确还原，因此不适合用于电调本身的电路设计、结构开模场景，更适合用于航模整机的装配仿真、装机位置校核、产品展示渲染、教学演示等场景。在做整机装配仿真时，可以直接将该模型导入装配环境，匹配机架的安装位、电池的摆放位置、电调线材的走线路径，提前排查装机时可能出现的线材干涉、安装位冲突等问题，减少实际装机时的调整工作量。对于航模爱好者做自定义机架设计时，这款模型也可以作为电调部件的占位模型，用来确定机架电调舱的尺寸边界，保证设计出的机架能够适配市面上同规格的高压电调产品。
