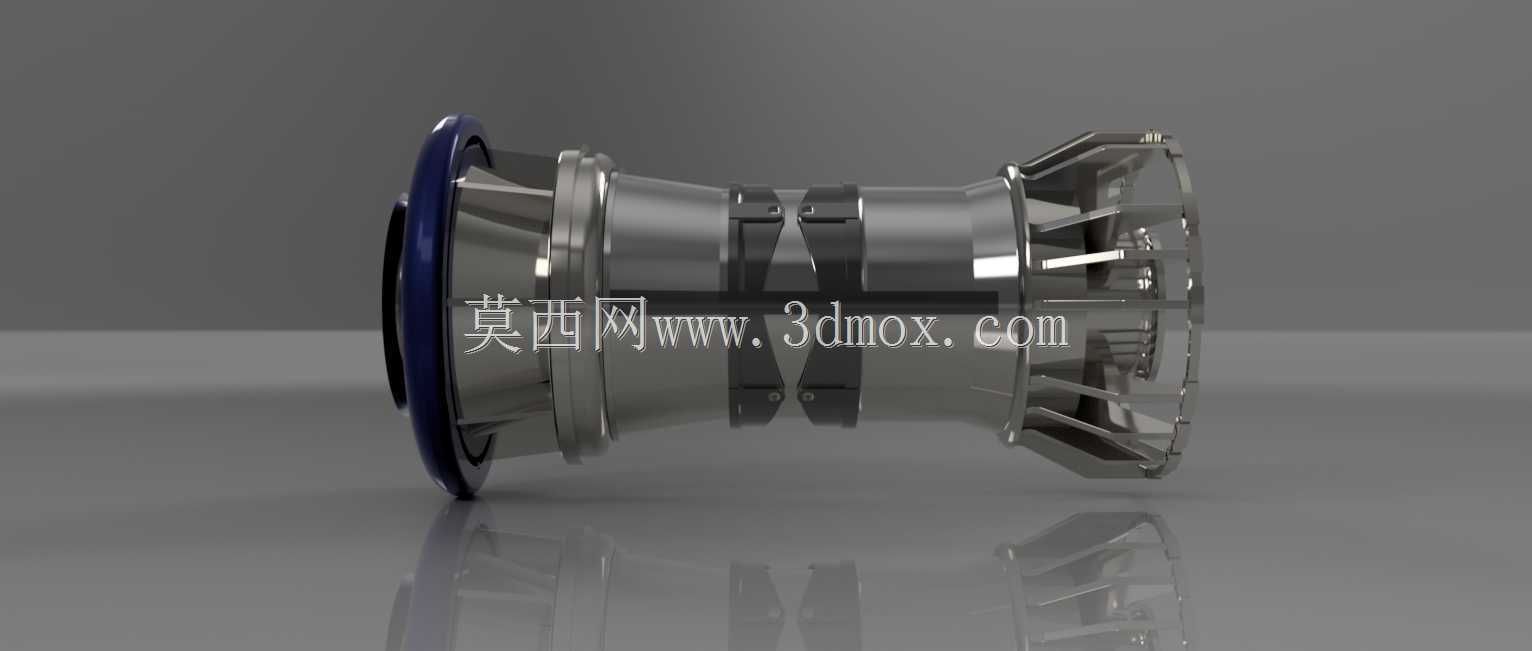

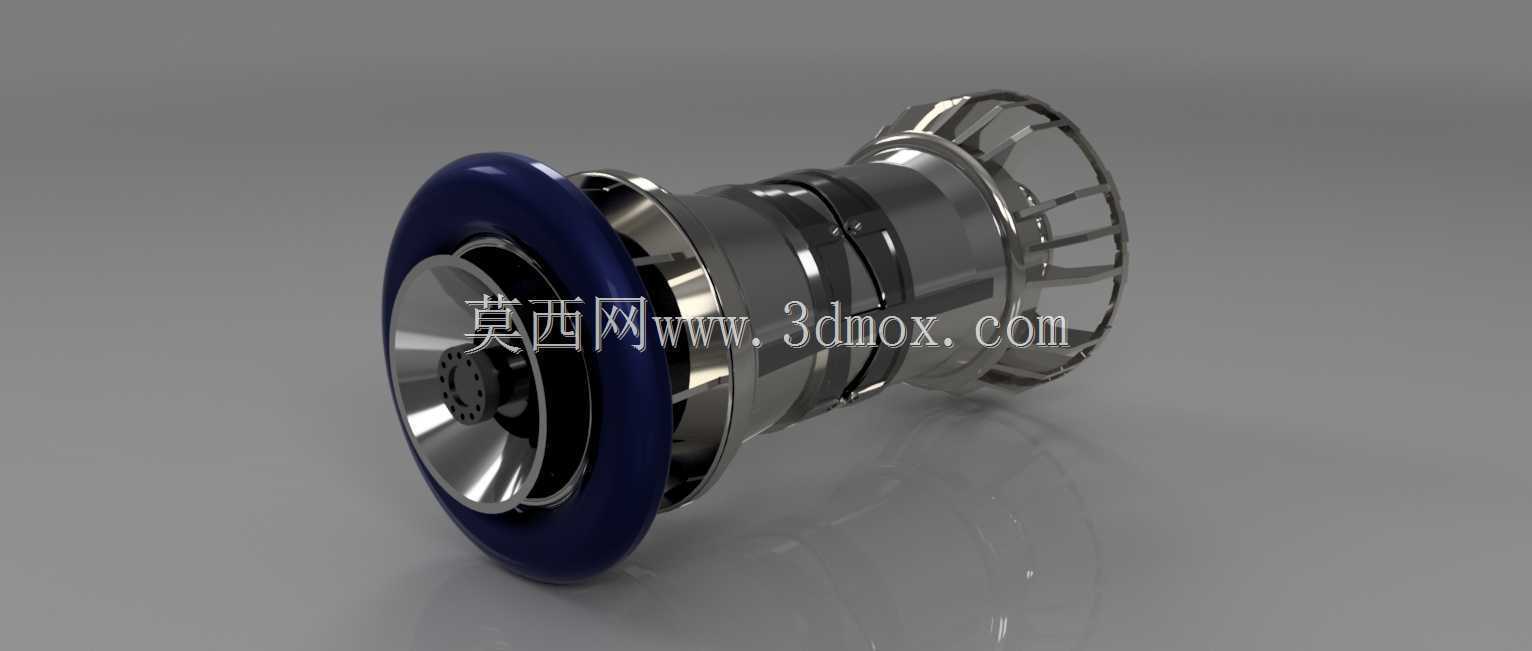

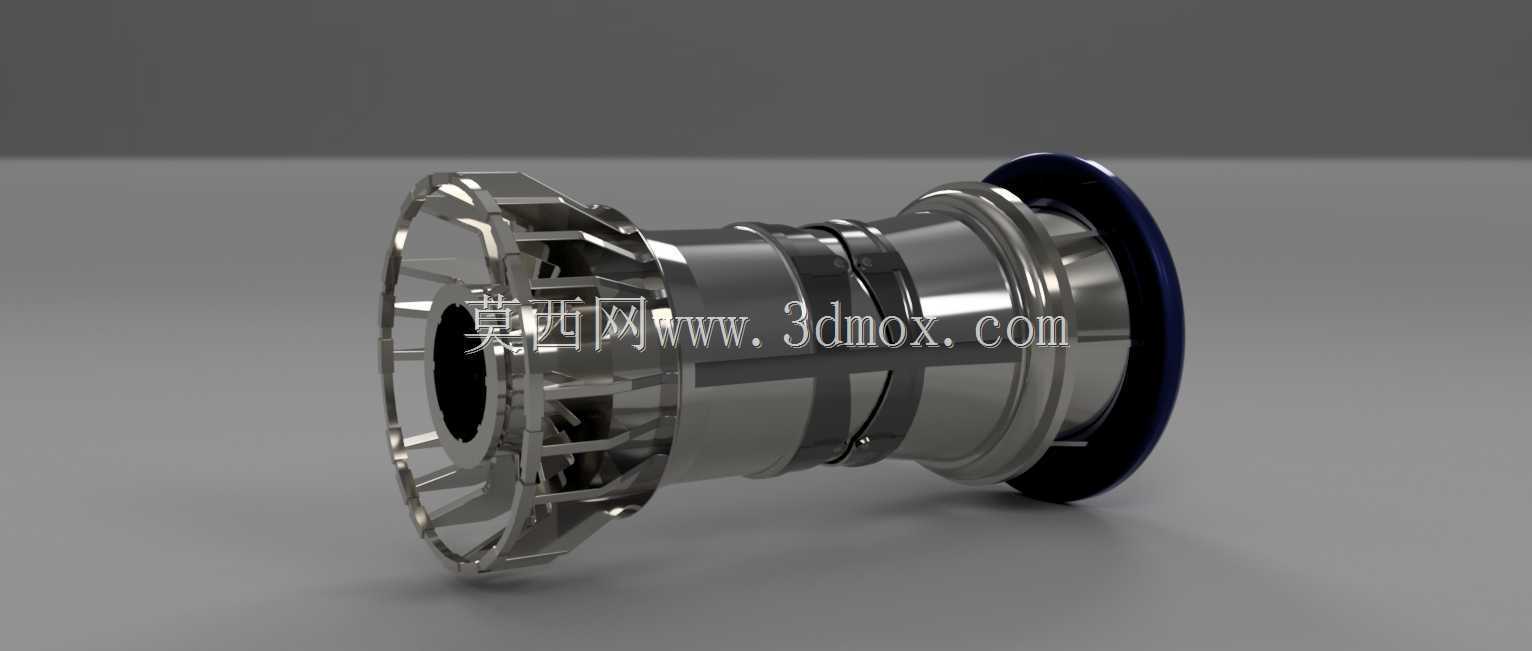

17级12:1压缩比轴流式压缩装置结构

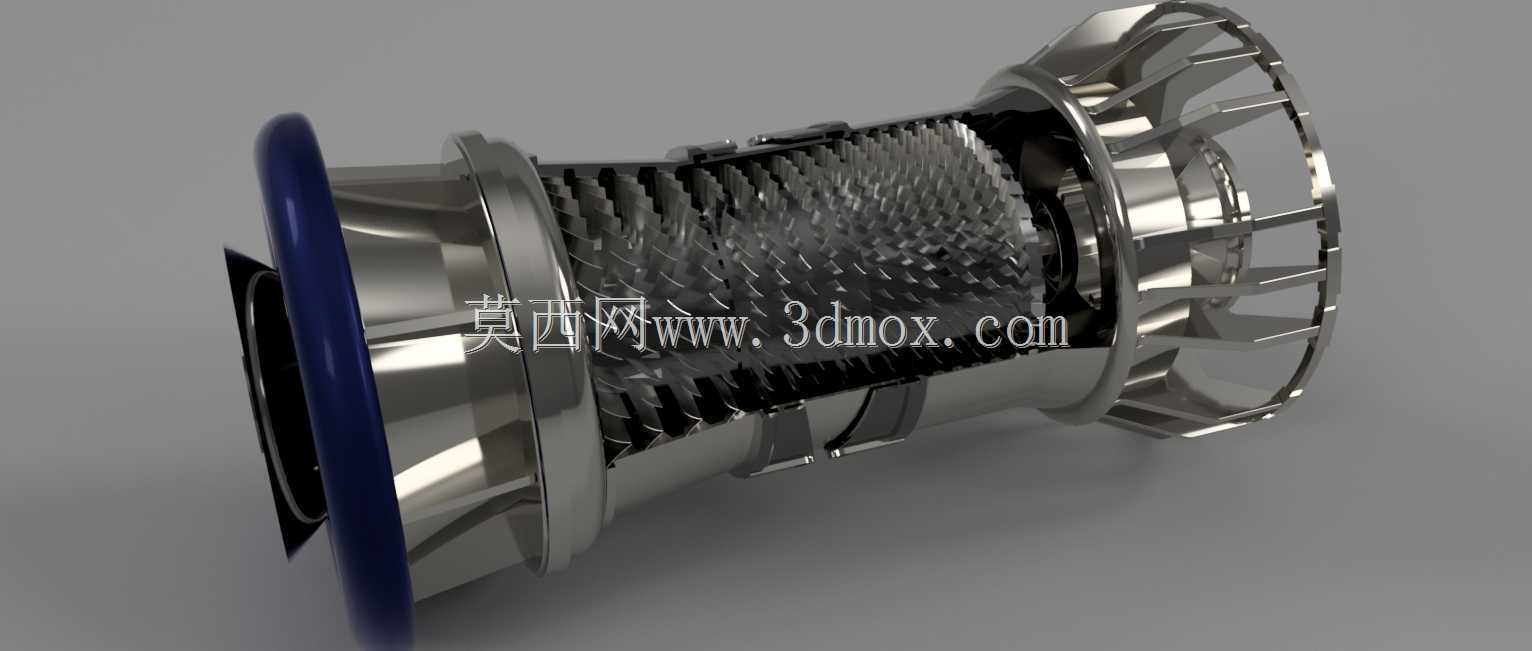

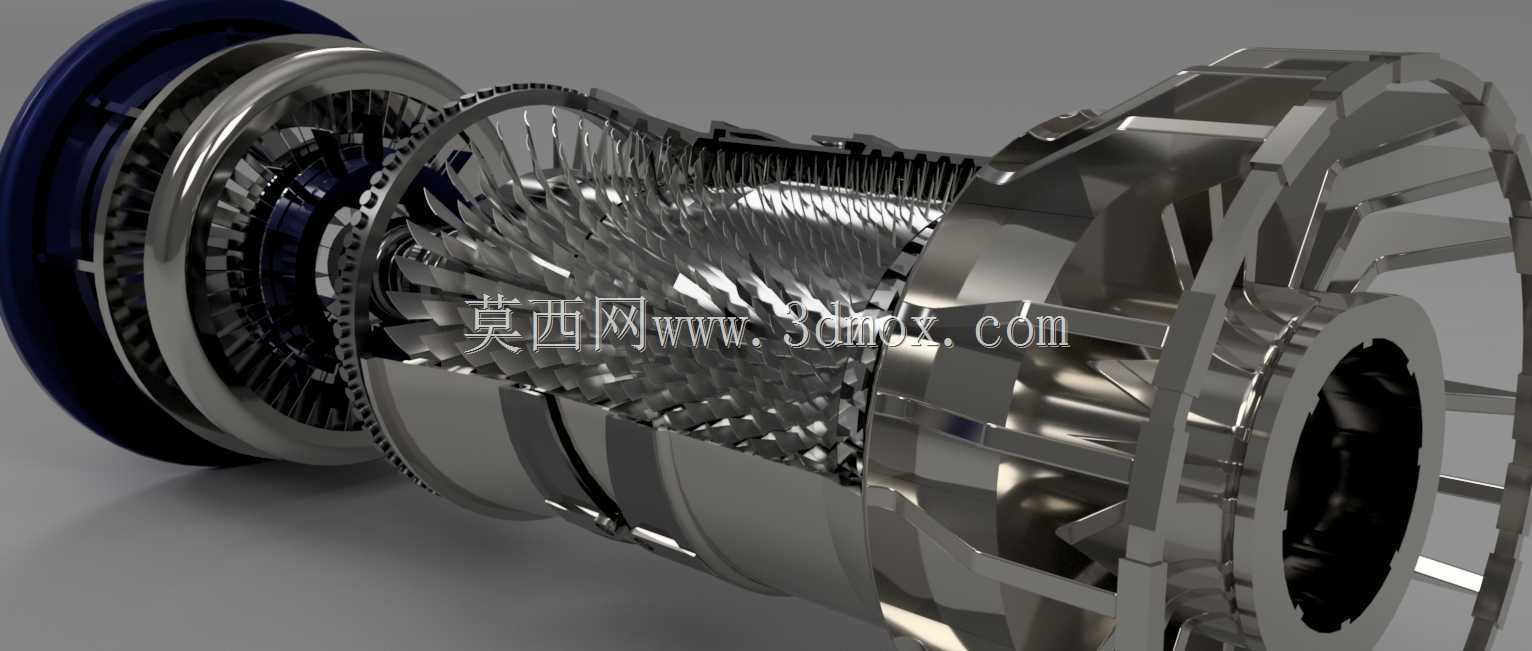

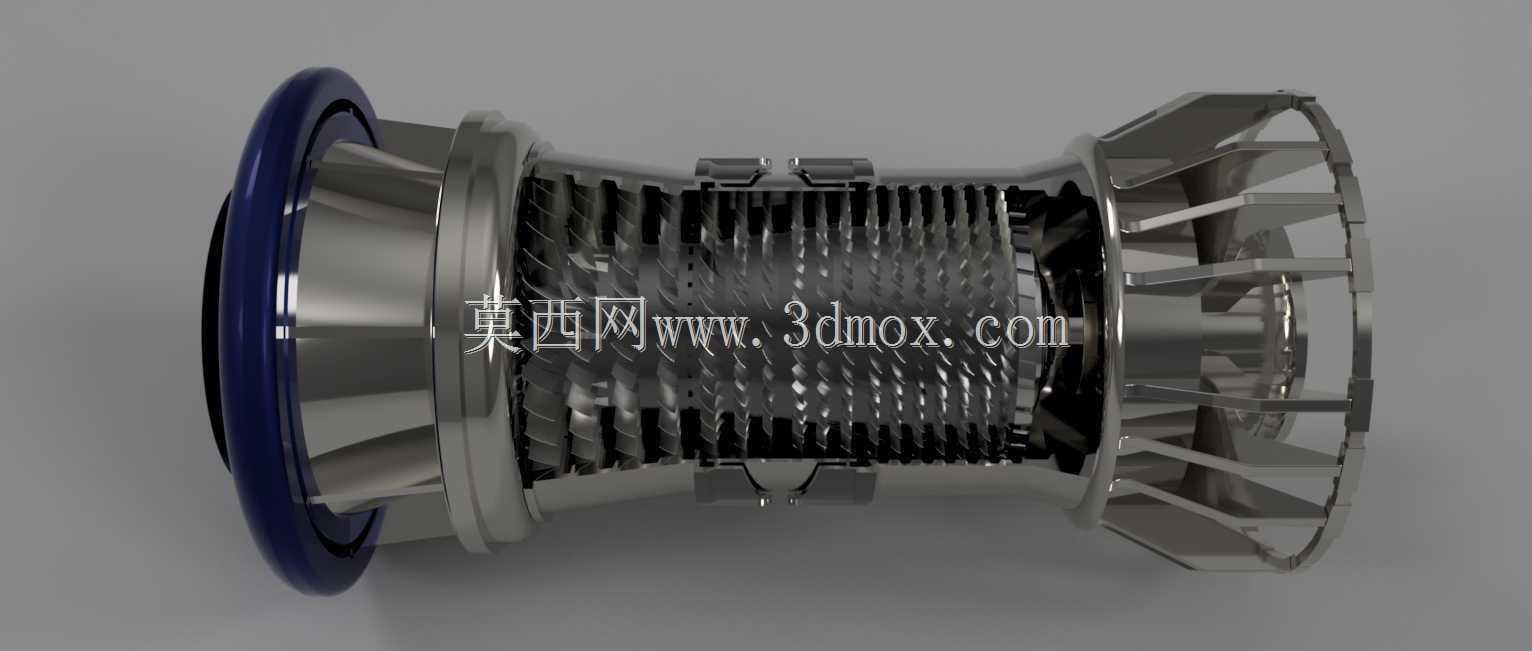

　　在航空推进、大型工业增压、燃气轮机核心机组的场景里，轴流式压缩单元始终是核心做功部件，不同于离心式压缩的径向流道设计，这类沿轴向通流的结构，能在大流量工况下维持更高的压缩效率，适配大推力航发、地面重型燃气轮机、大型化工流程增压系统的连续作业需求。本次呈现的结构采用17级通流布局，压缩比设定为12:1，从进气端到排气端的流道呈收敛形态，每一级的动叶与静叶配合完成动能到压力能的转换，动叶安装在高速旋转的转子鼓筒上，负责给流经的工质施加周向速度，后续的静叶栅则将这部分切向动能转化为静压抬升，逐级累积后达到设计压比。从结构设计逻辑来看，整个转子采用盘鼓结合的承载形式，靠近进气端的前几级叶片弦长更长、叶型弯角更小，适配低压大流量的来流工况，

　　避免低转速下的喘振边界收窄；越靠近排气端的级组，叶片弦长逐步缩短、叶型安装角相应调整，匹配高压段工质密度升高后的通流需求，每一级的叶顶间隙都做了针对性的结构避让，既保证转子高速旋转时不与机匣发生刮蹭，又尽可能减少叶顶泄漏带来的效率损失。机匣部分采用分段式拼接结构，对应每一级静叶的安装位置设置定位卡槽，方便装配阶段逐级调整静叶安装角度，也便于后期运维时单独拆换损伤的叶片级组，进气端设置的整流帽罩采用流线型曲面，引导来流均匀进入第一级动叶栅，降低进气畸变带来的叶片激振风险。安装边界上，整个压缩单元的前后端分别设置法兰连接接口，前端对接进气道/进气过滤单元，后端对接燃烧室或者后续高压压缩段，转子两端的支撑轴承位预留了标准安装尺寸，

　　可适配不同规格的滚动轴承或者滑动轴承组件，机匣外壁的安装凸台可直接固定到机组的承力框架上，不需要额外设计转接支架。实际工况运行中，这类17级轴流结构的流量覆盖范围远高于同功率等级的离心式压缩结构，在航空大涵道比涡扇发动机的高压压气机段、地面分布式能源站的燃气轮机增压段、长距离天然气输送管线的增压站里都有广泛应用，设计过程中需要反复校核每一级的流量匹配关系，避免某一级出现堵塞或者喘振导致整个机组工况失稳，叶片的叶型采用三维扭转设计，沿叶高方向的安装角连续变化，适配不同叶高处的圆周速度差异，减少叶型损失。转子的动平衡设计贯穿整个建模过程，每一级轮盘的质量分布都做了对称处理，叶片装配时采用周向配重分组的方式，

　　将整根转子的不平衡量控制在允许范围内，避免高速旋转时产生过大的振动载荷传递到支撑结构上。流道内壁的光滑度也做了结构层面的考量，机匣内壁与叶顶对应的位置可设计可磨耗涂层，在首次试车时叶片刮削涂层形成最优的间隙值，兼顾运行安全与压缩效率。排气端的扩压段采用缓扩结构，将最后一级流出的高速气流进一步减速扩压，减少排气损失，同时为下游燃烧室提供均匀稳定的压力场，避免流速不均导致的燃烧不稳定问题。
