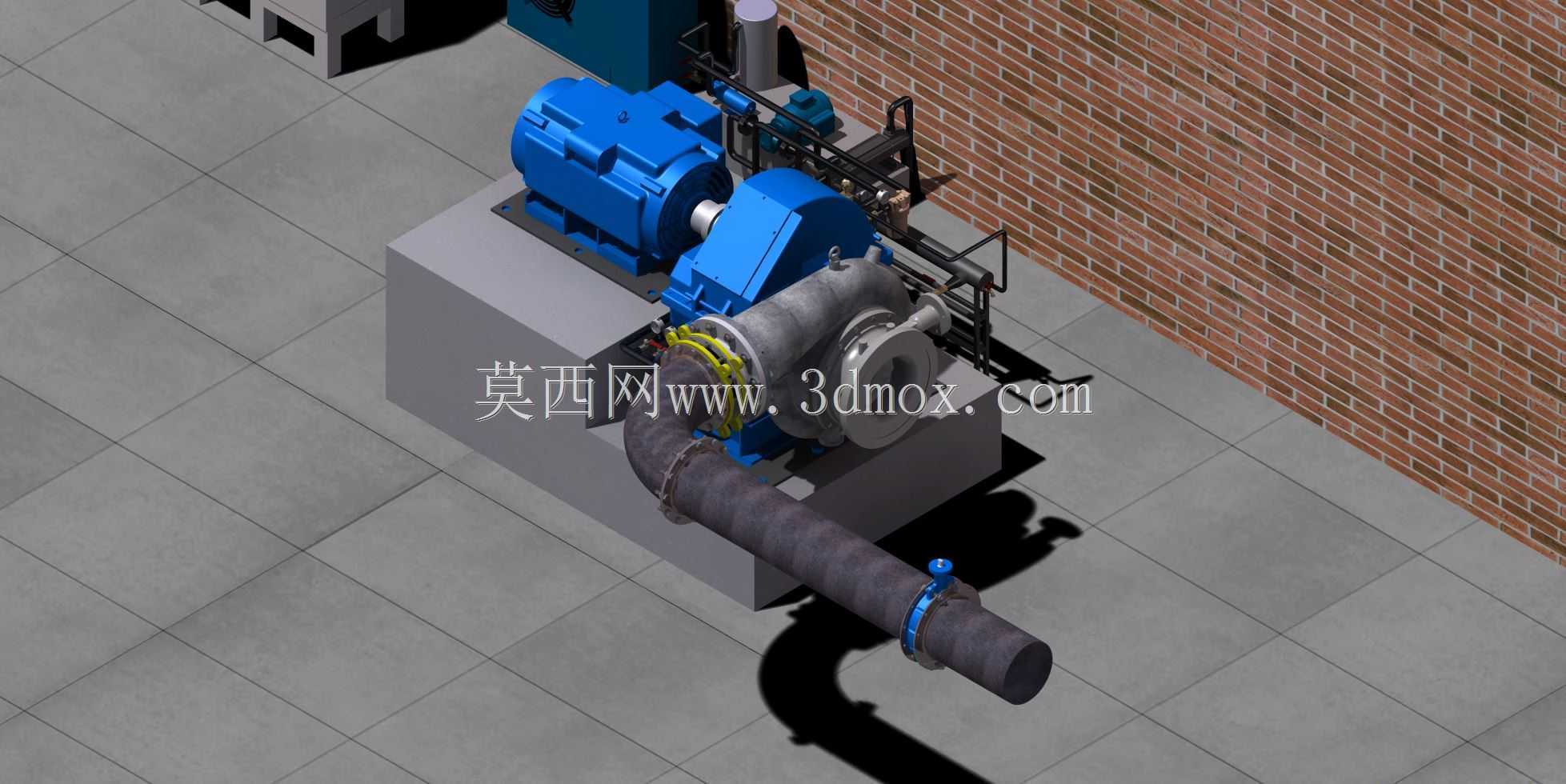

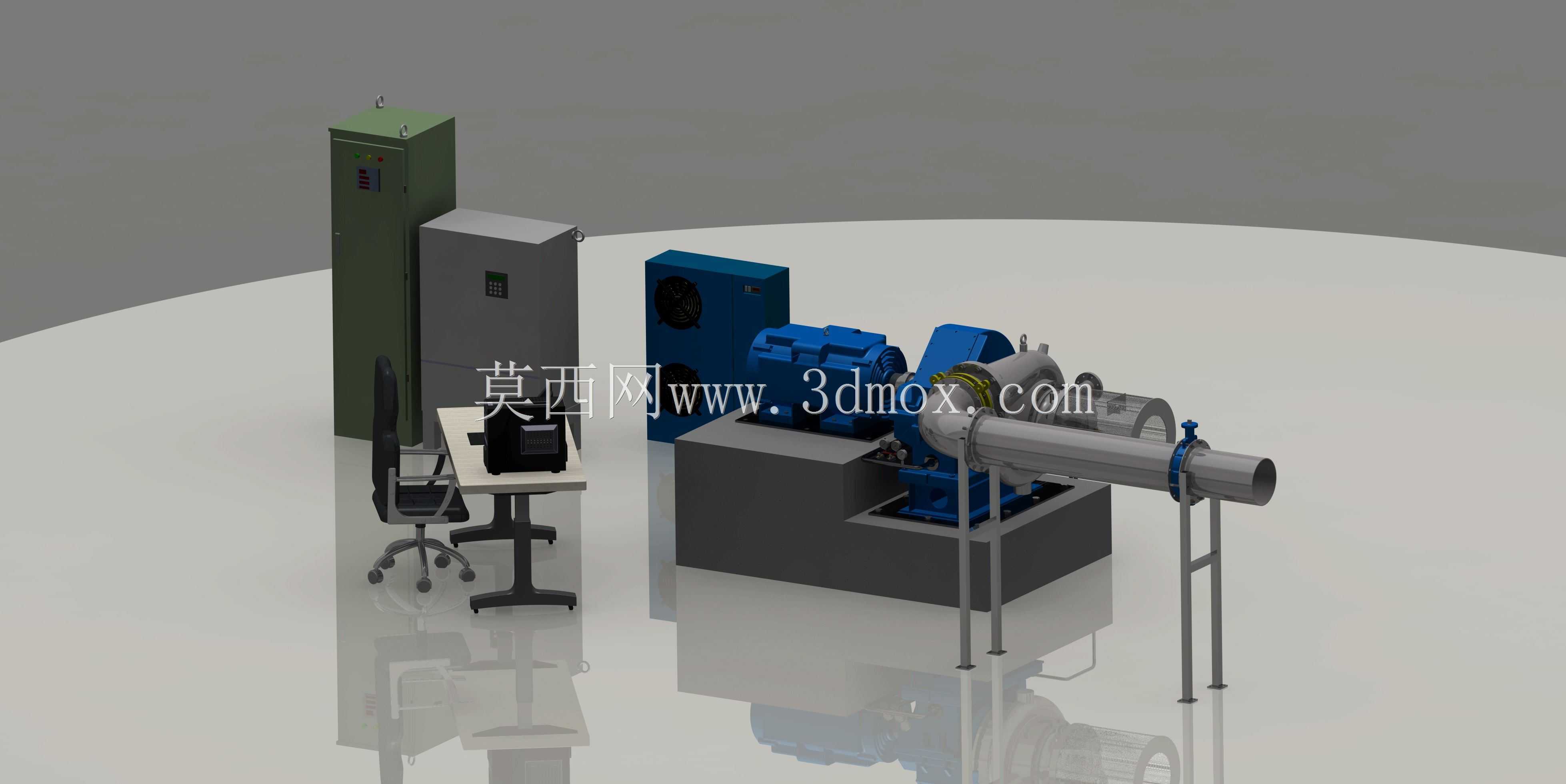

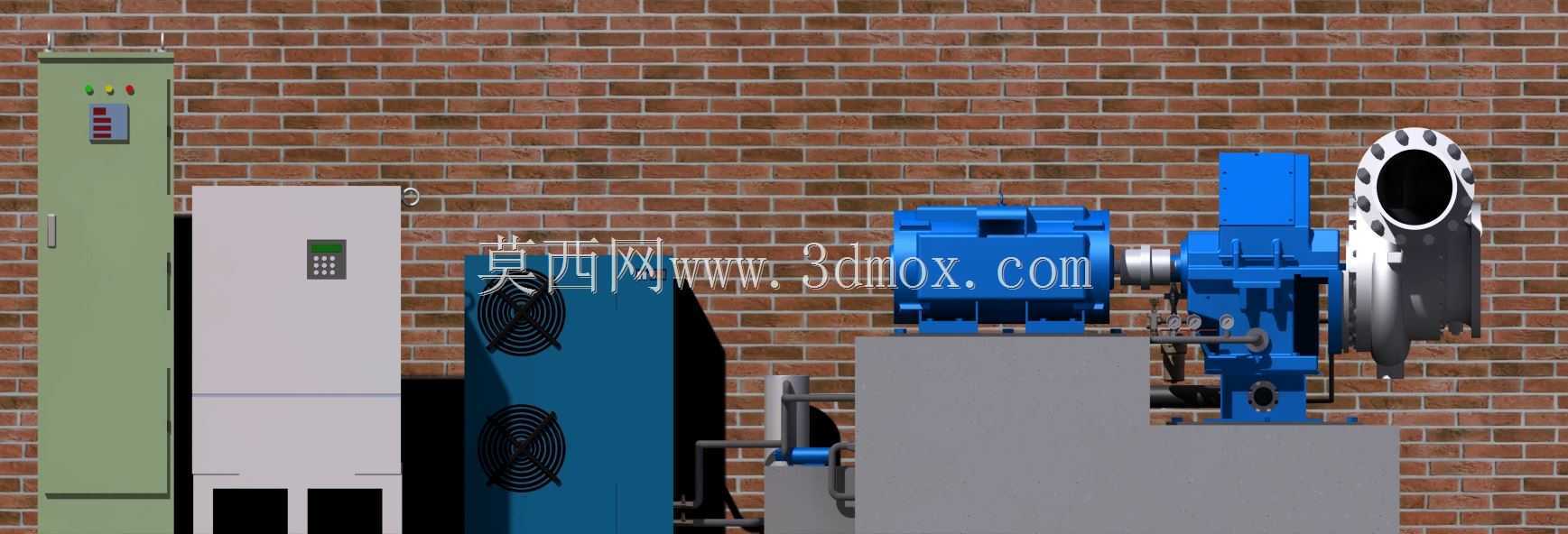

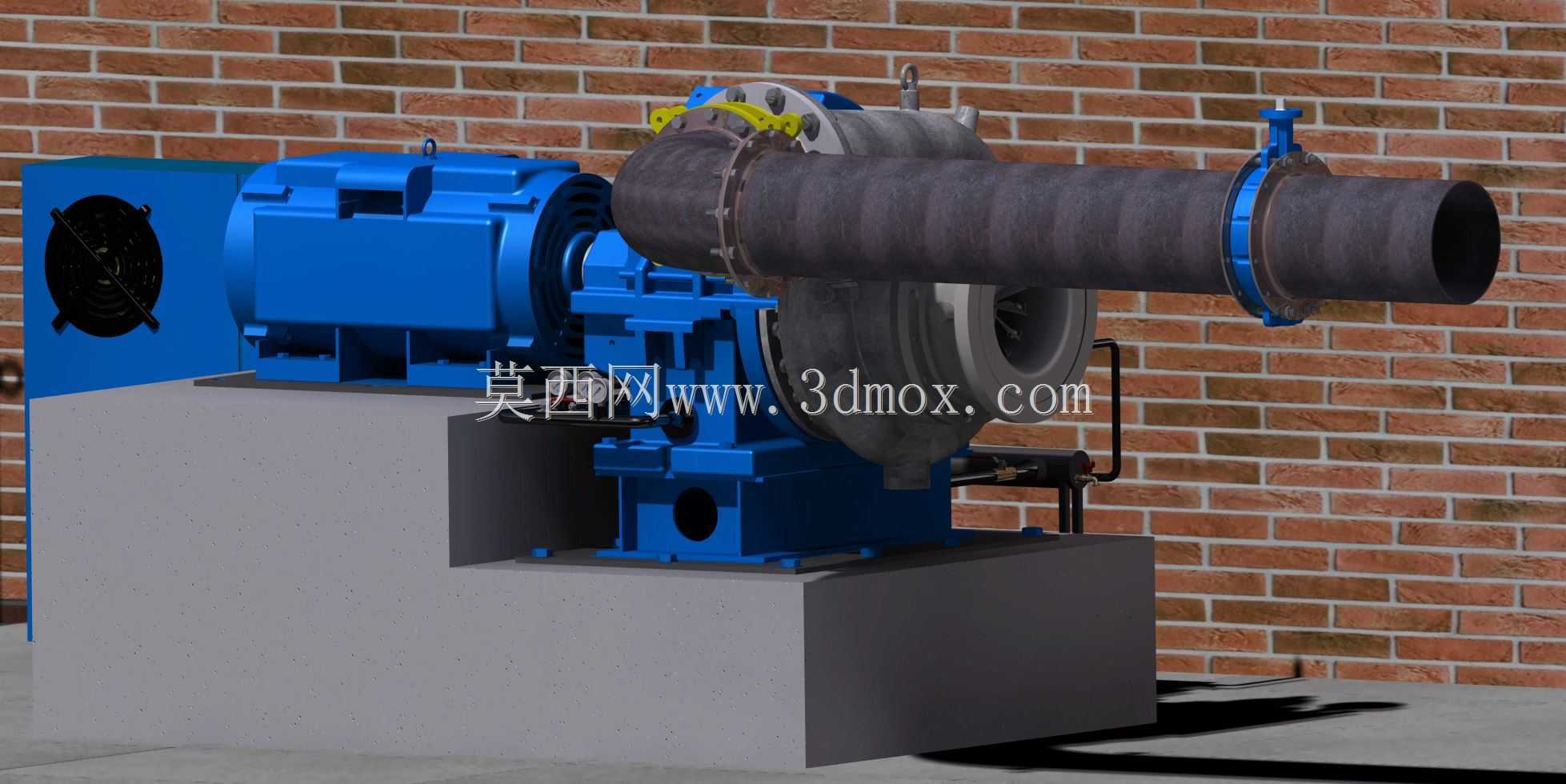

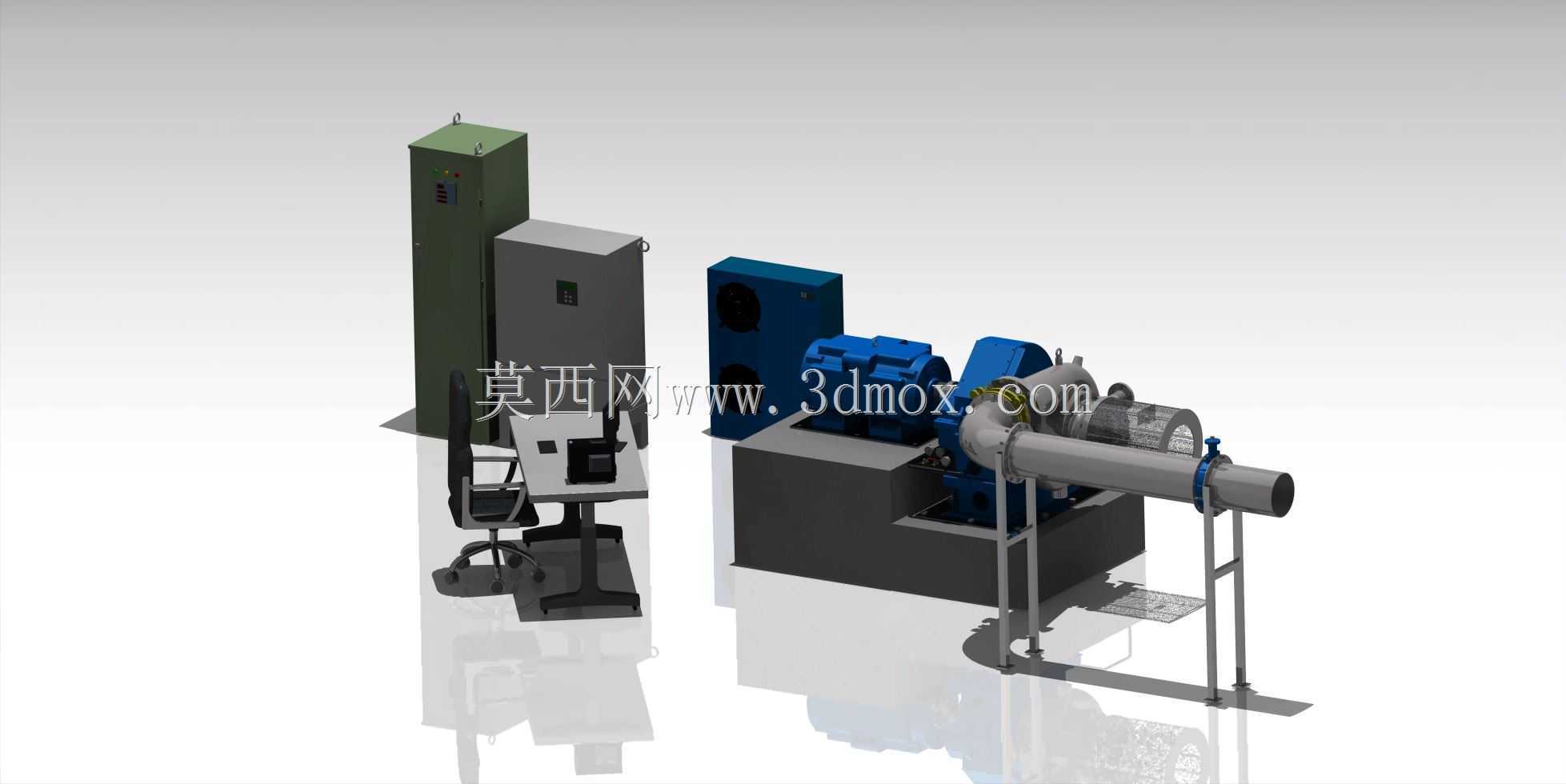

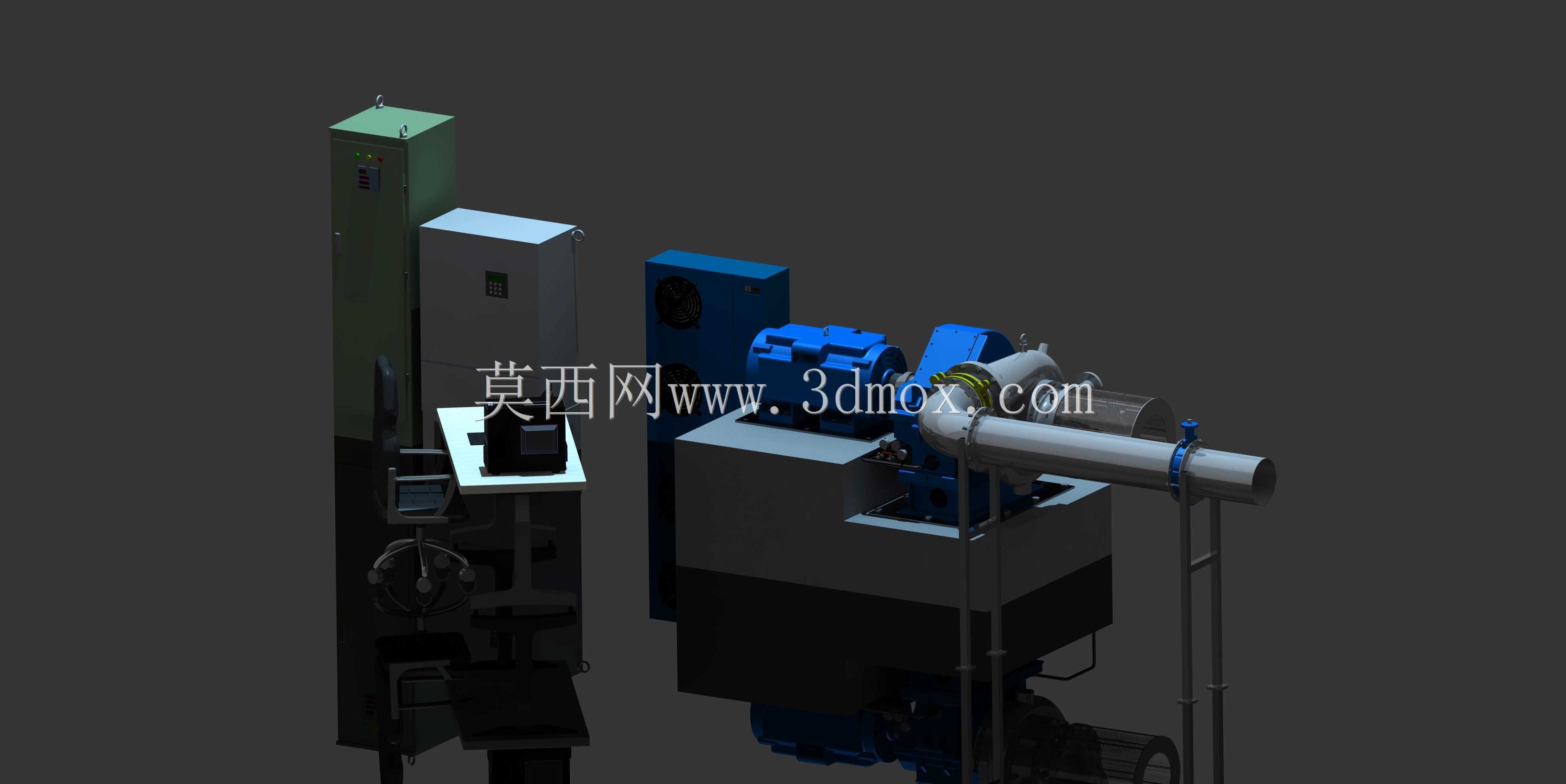

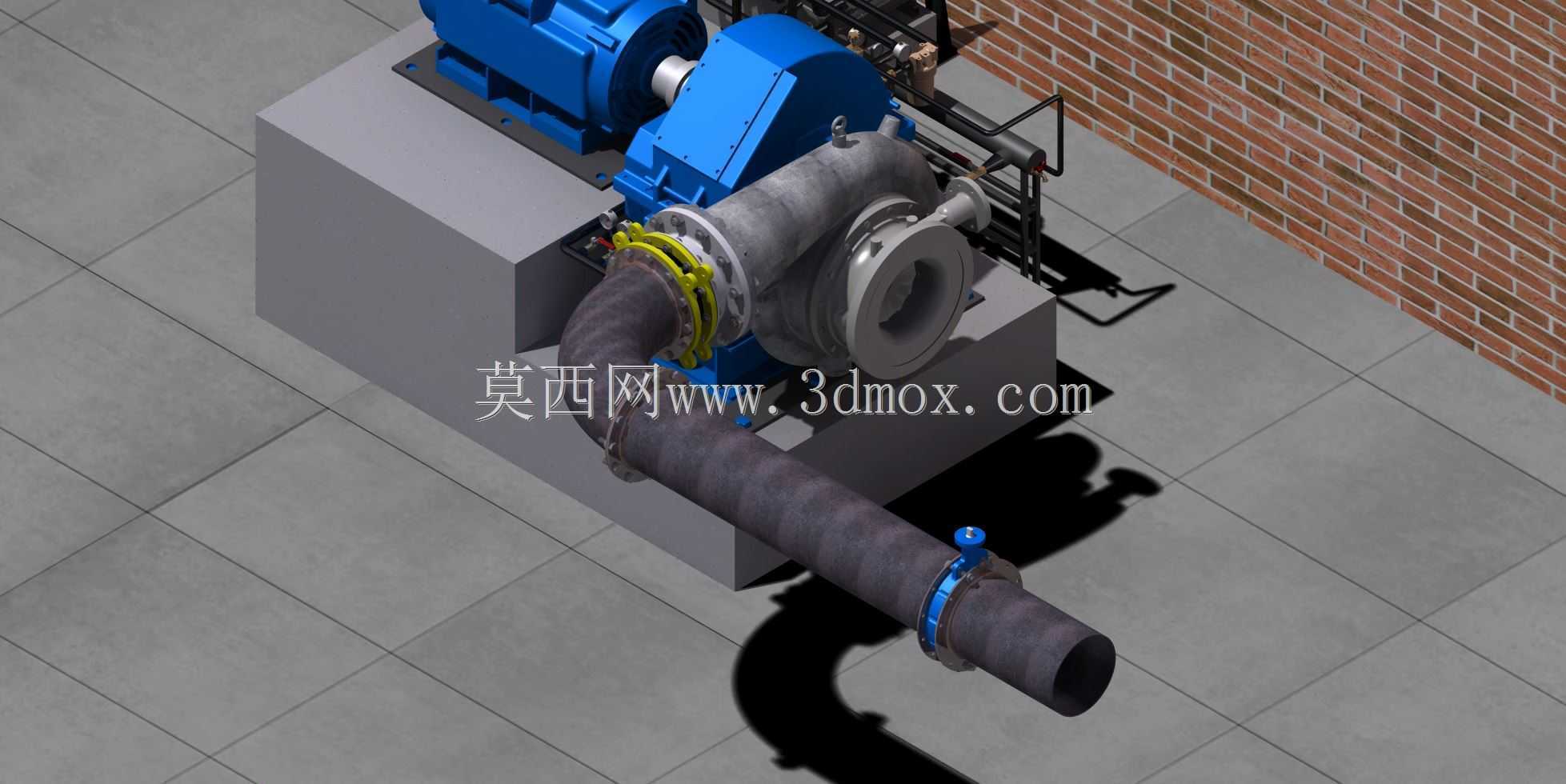

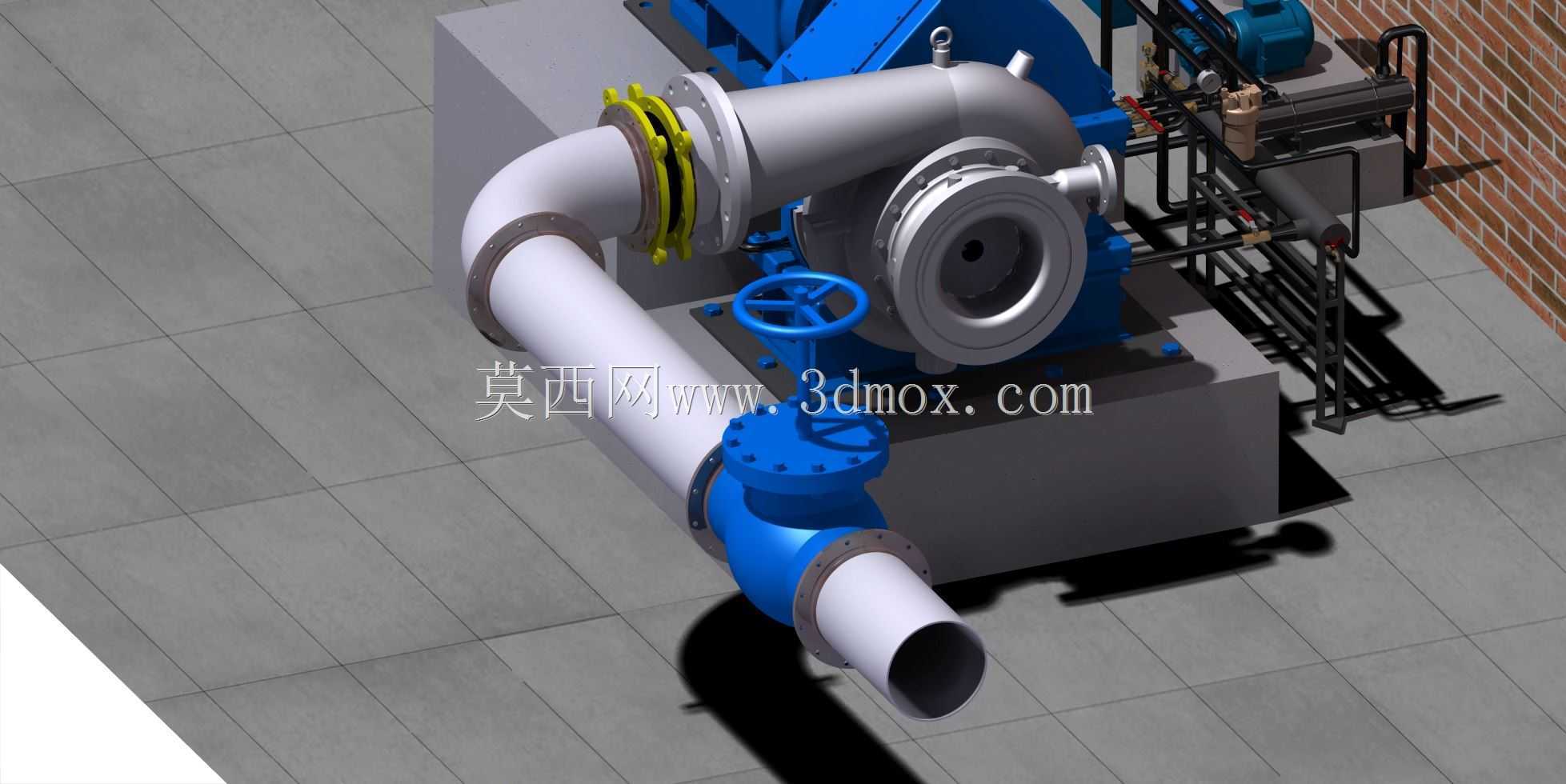

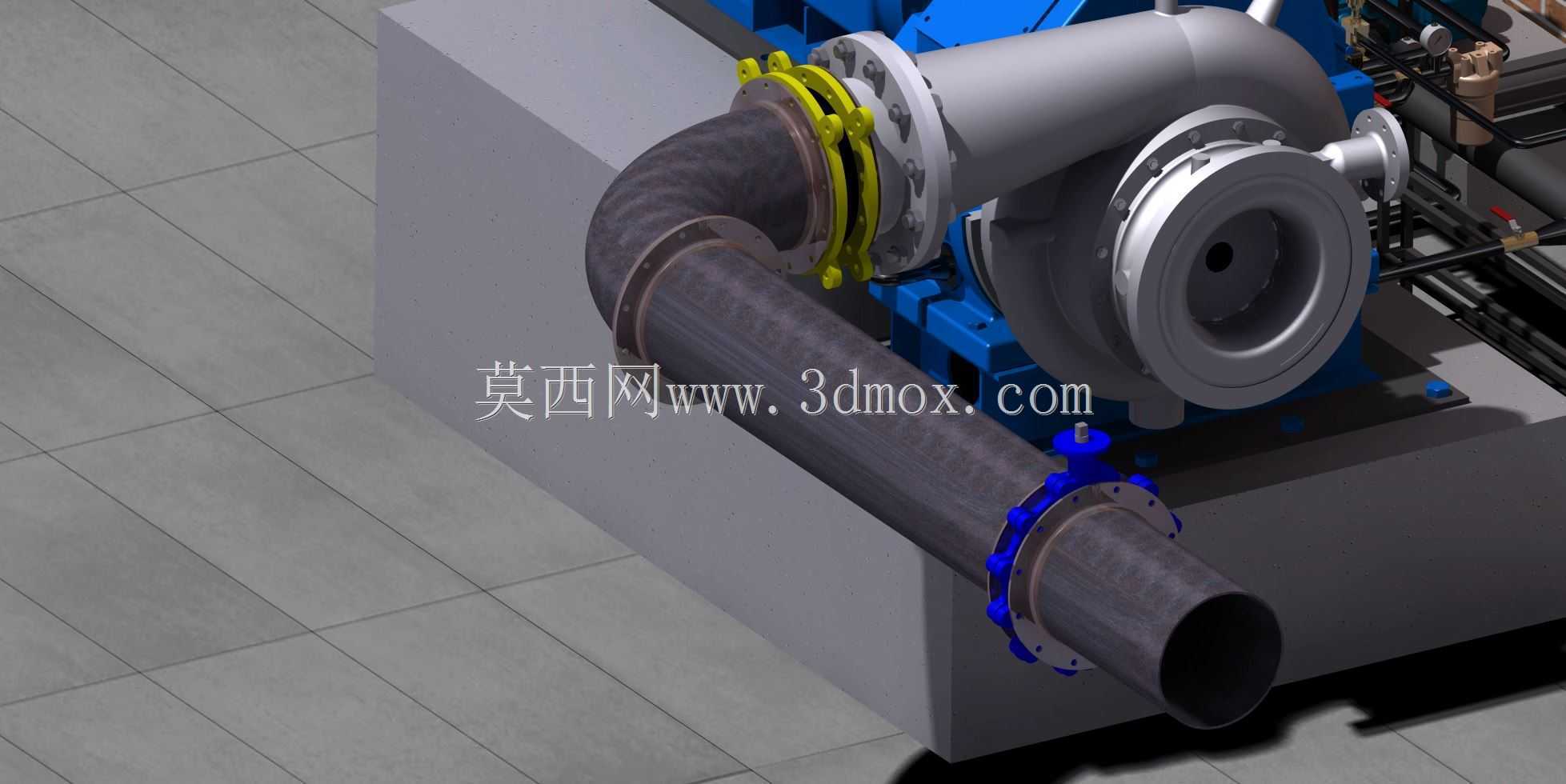

带全配套设备的高速涡轮压缩机试验台结构

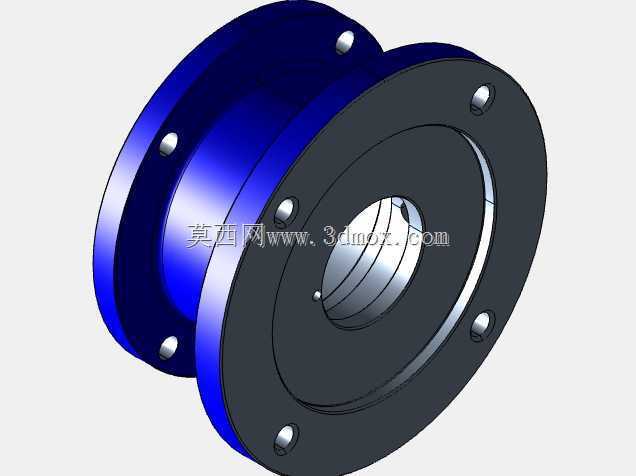

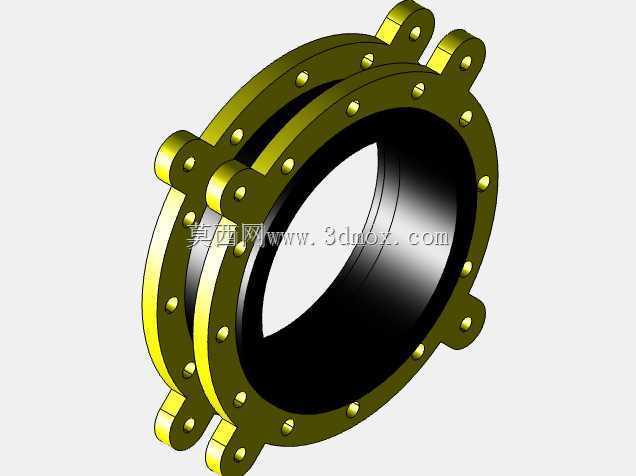

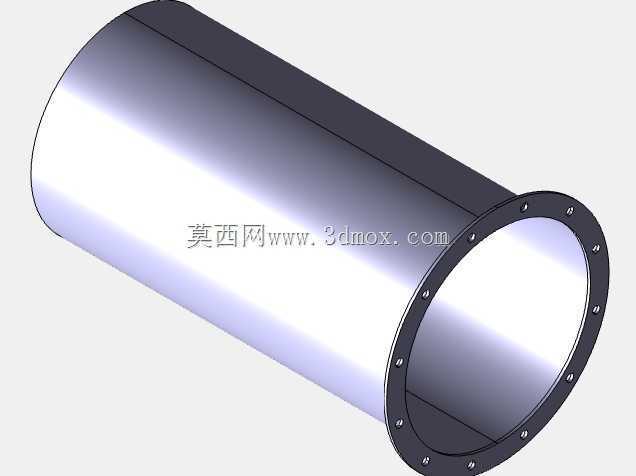

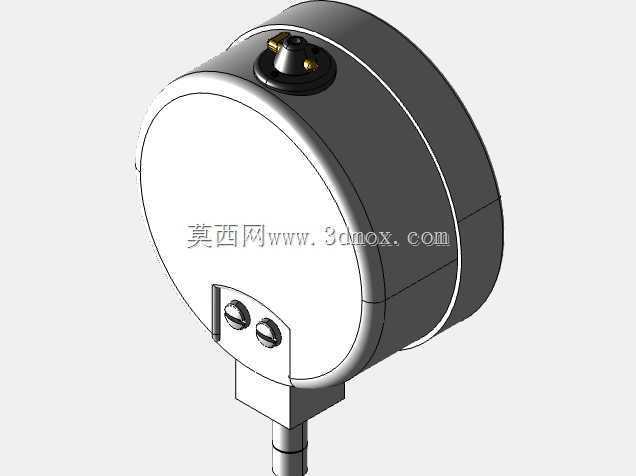

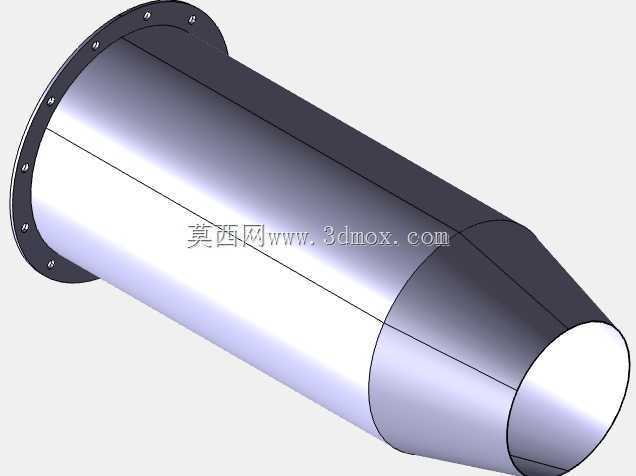

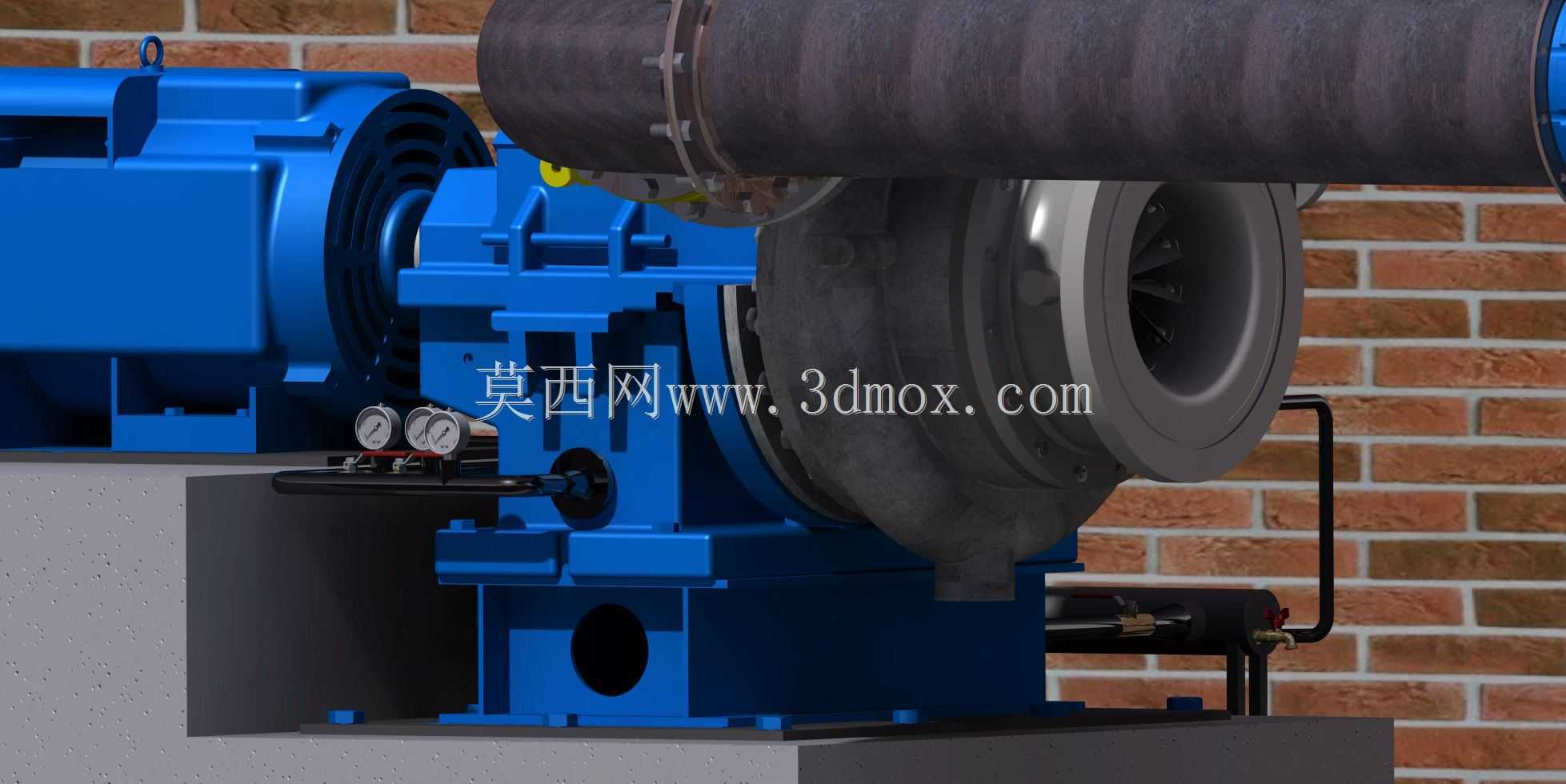

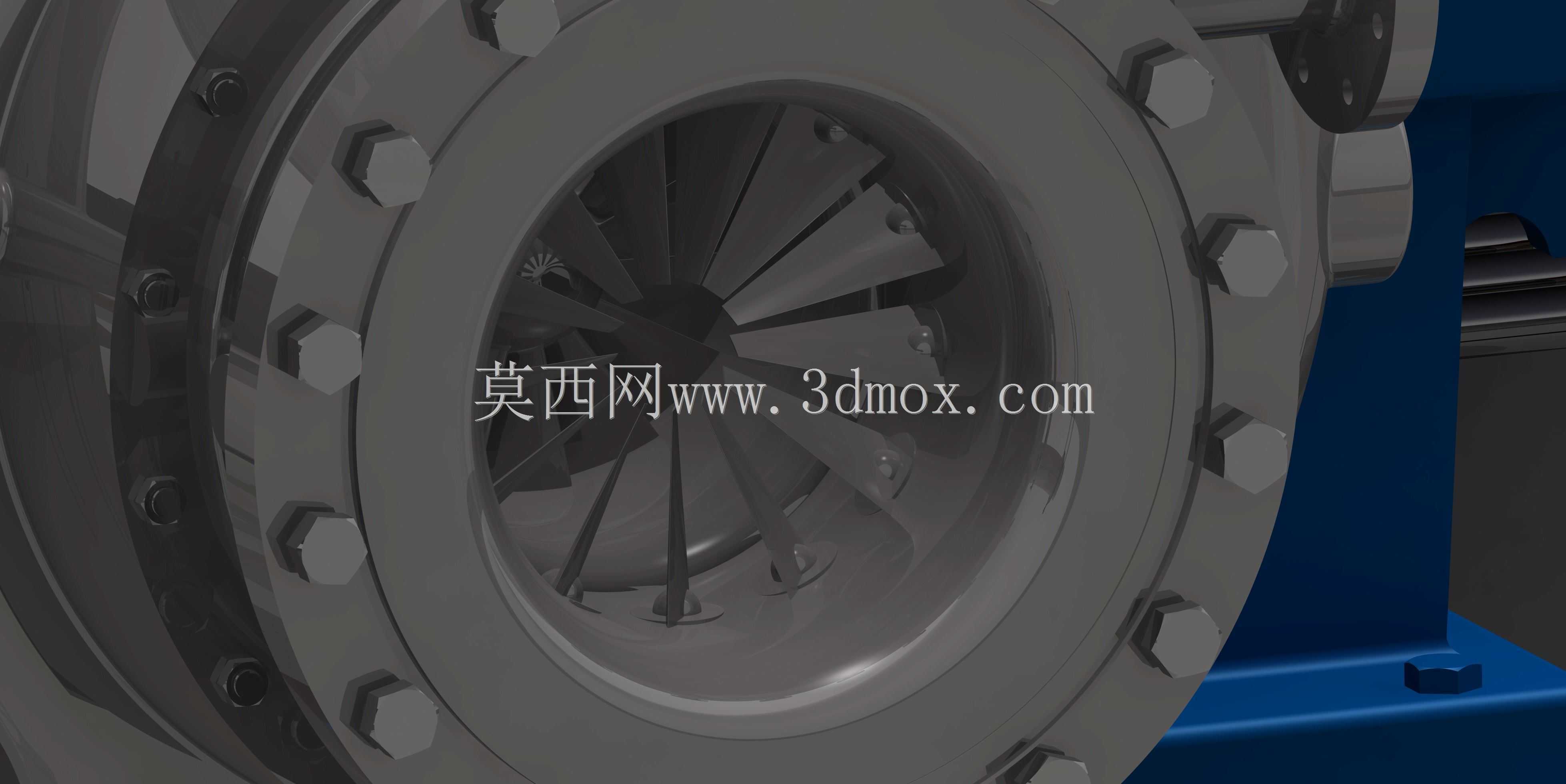

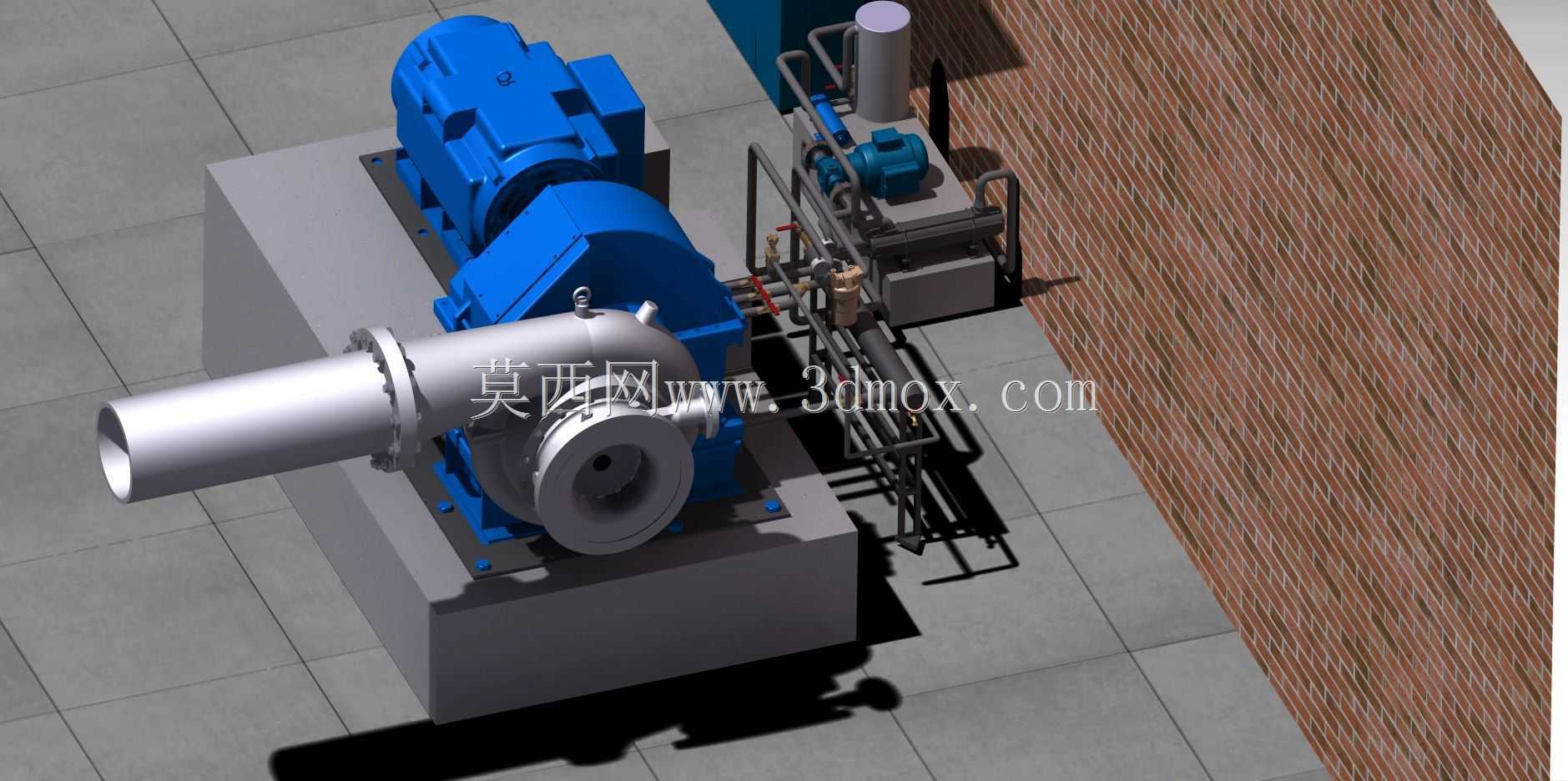

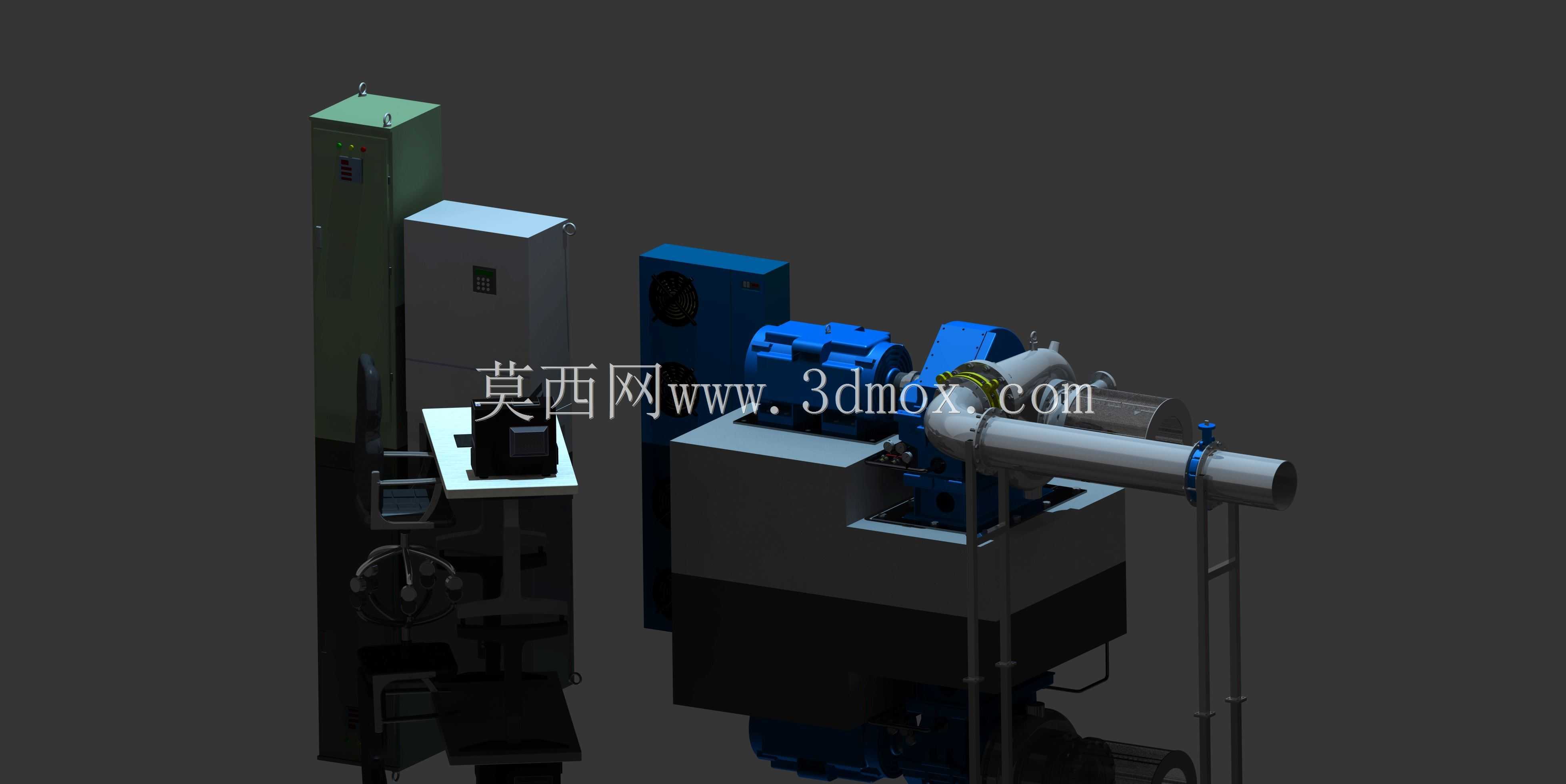

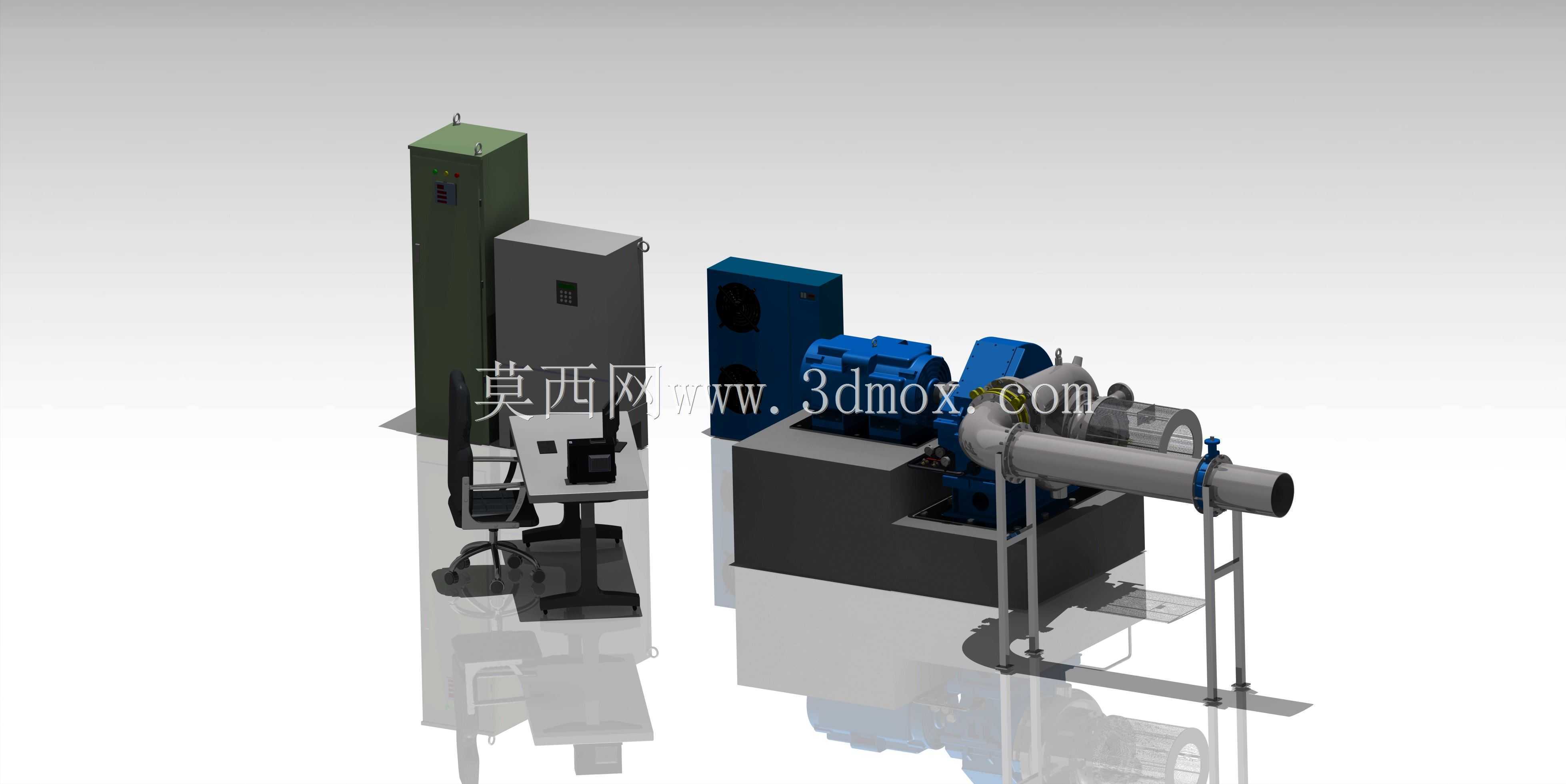

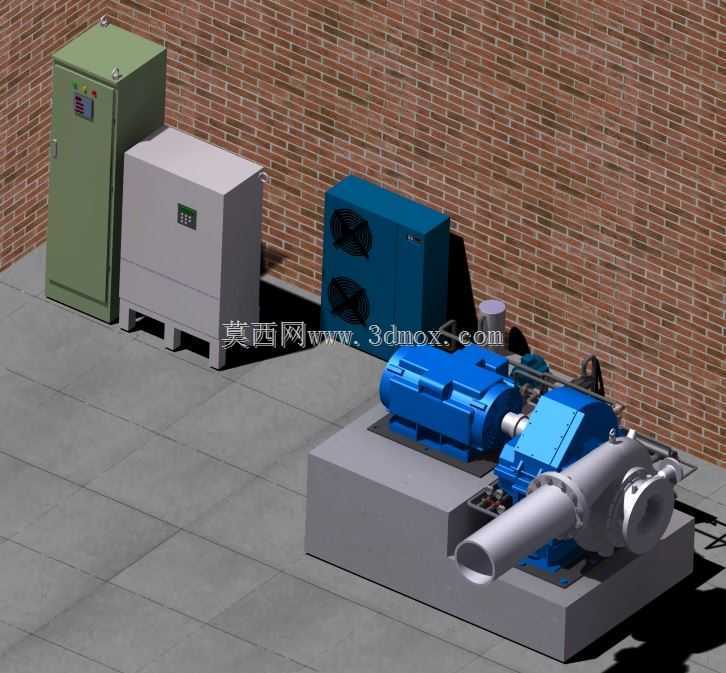

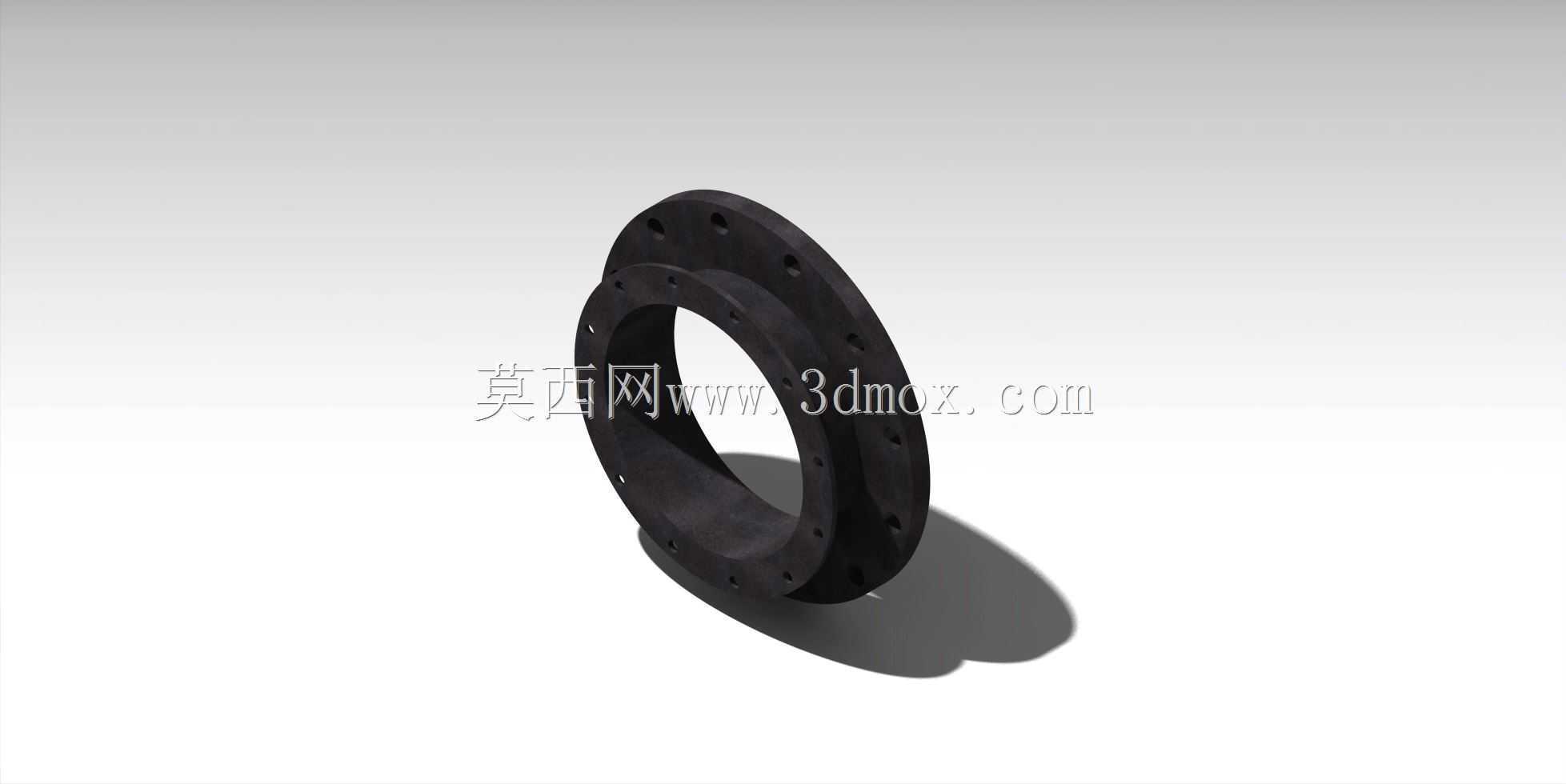

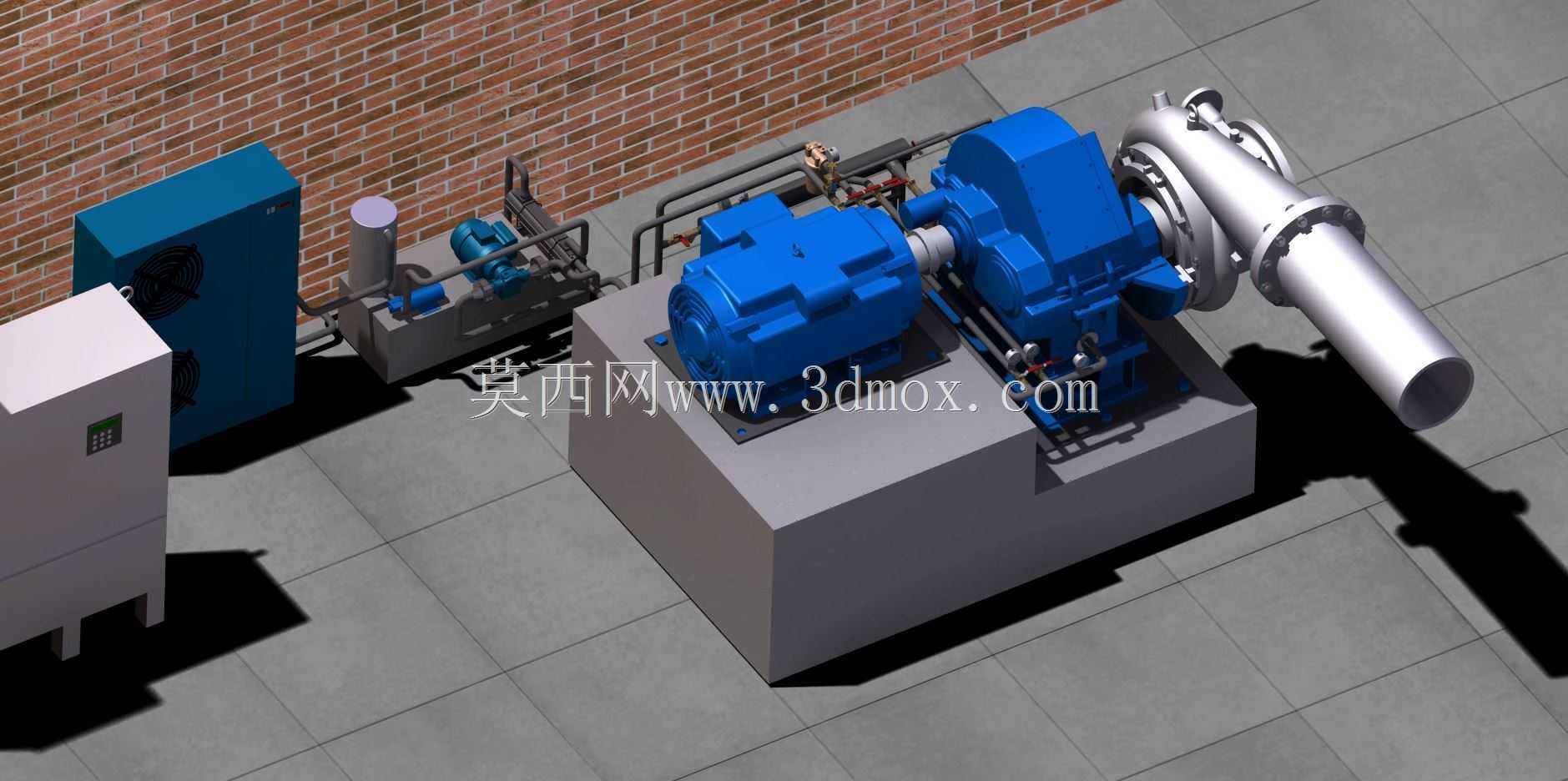

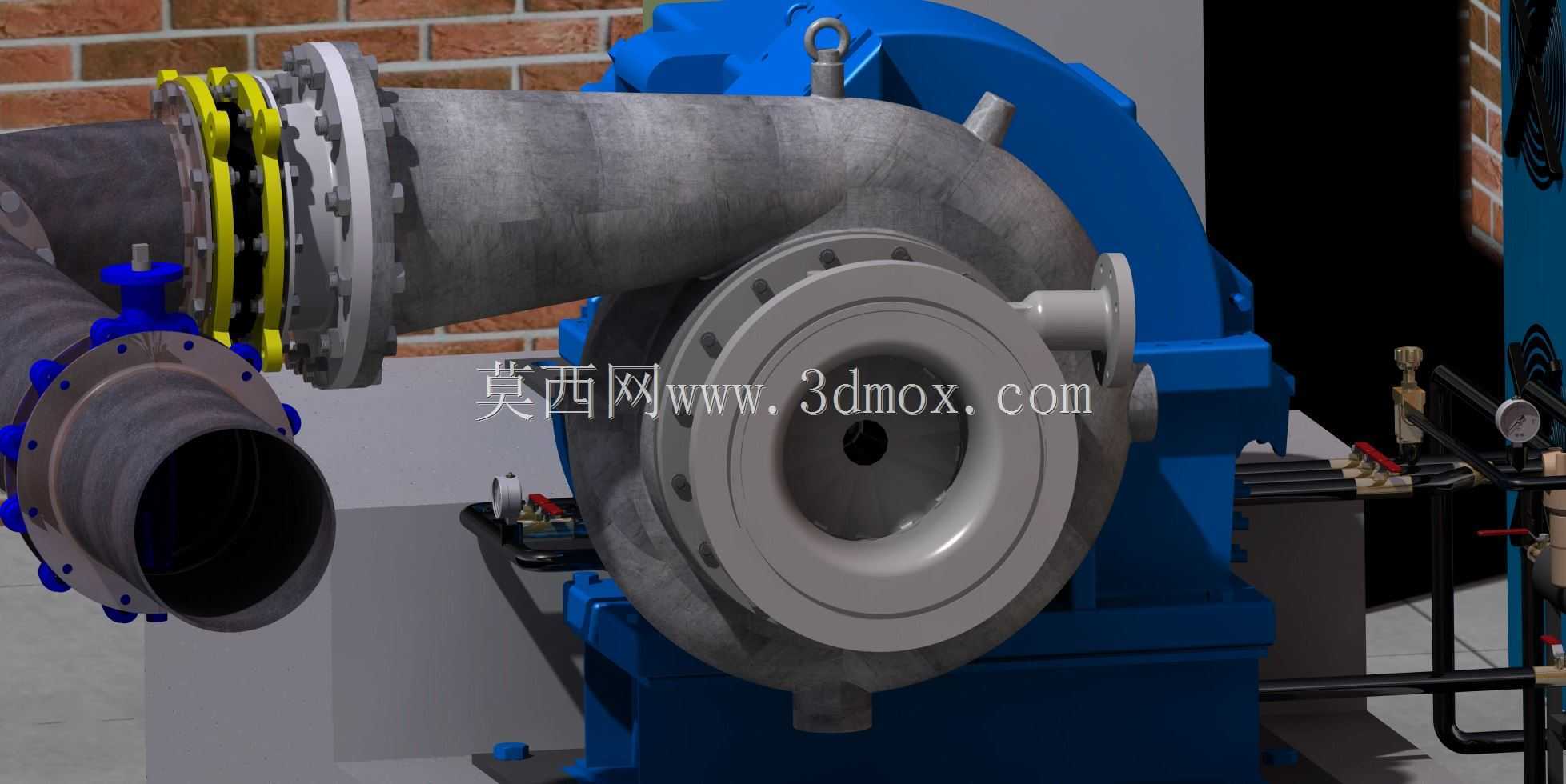

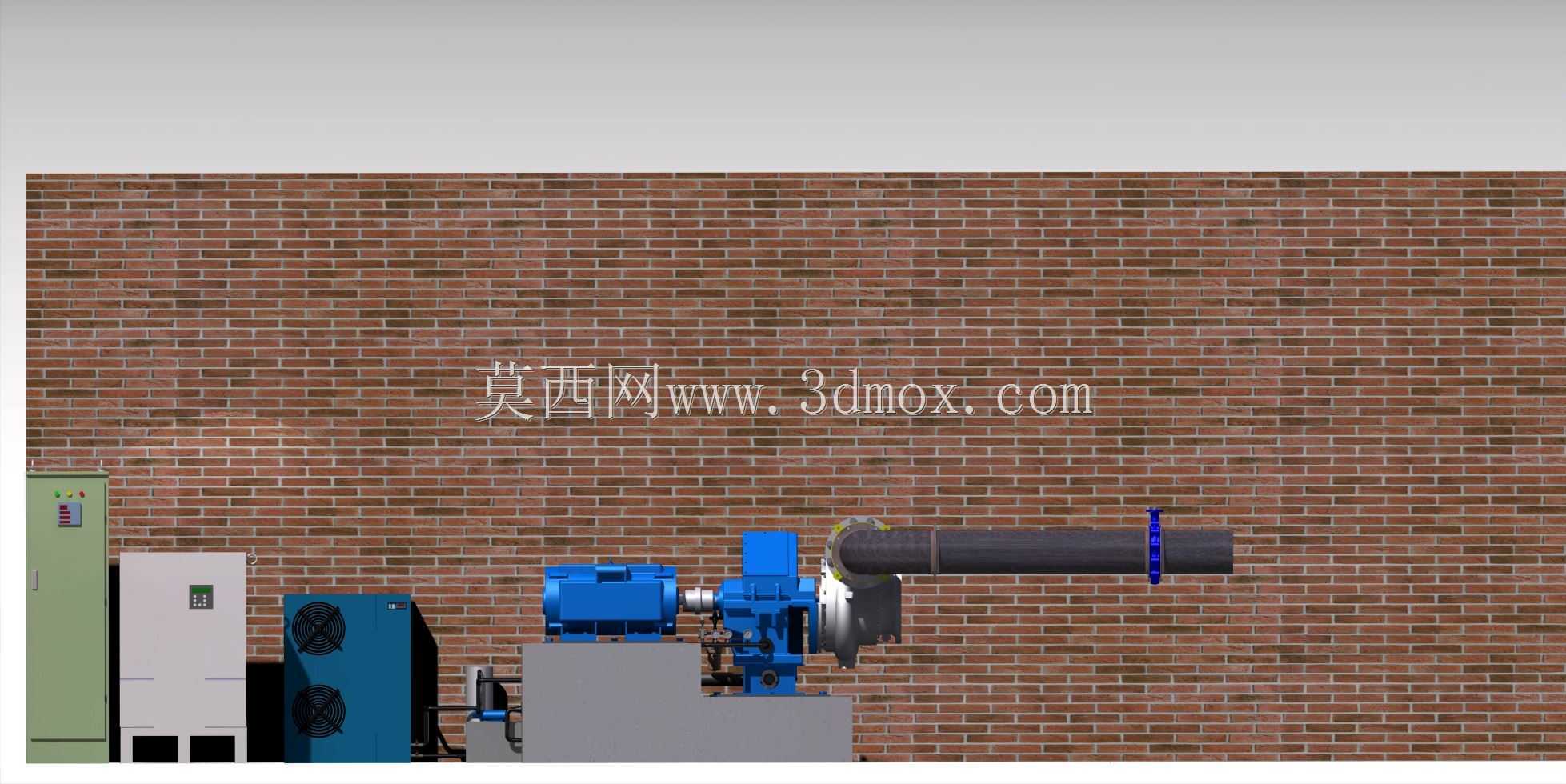

　　在透平机械研发与性能验证场景中，这类集成全配套设备的高速涡轮压缩机试验台，是完成压气机气动性能标定、部件可靠性验证、工况边界摸底的核心硬件载体，区别于单一的压缩机本体模型，该结构完整还原了试验台从进气法兰、蜗壳流道、叶轮腔室到配套管路接口的全部安装边界，可直接用于试验台搭建前的布局校核、管路应力仿真、操作空间预留校验等前期工程环节。从实际用途来看，该试验台可覆盖离心式涡轮压缩机从低速喘振边界到高速阻塞工况的全区间性能测试，配套的冷却系统接口可模拟实际运行中介质温升后的换热工况，进气端的法兰结构采用标准压力容器法兰设计，可直接对接试验室的进气稳压罐，排气侧的变径管路预留了流量传感器、压力传感器的安装位，

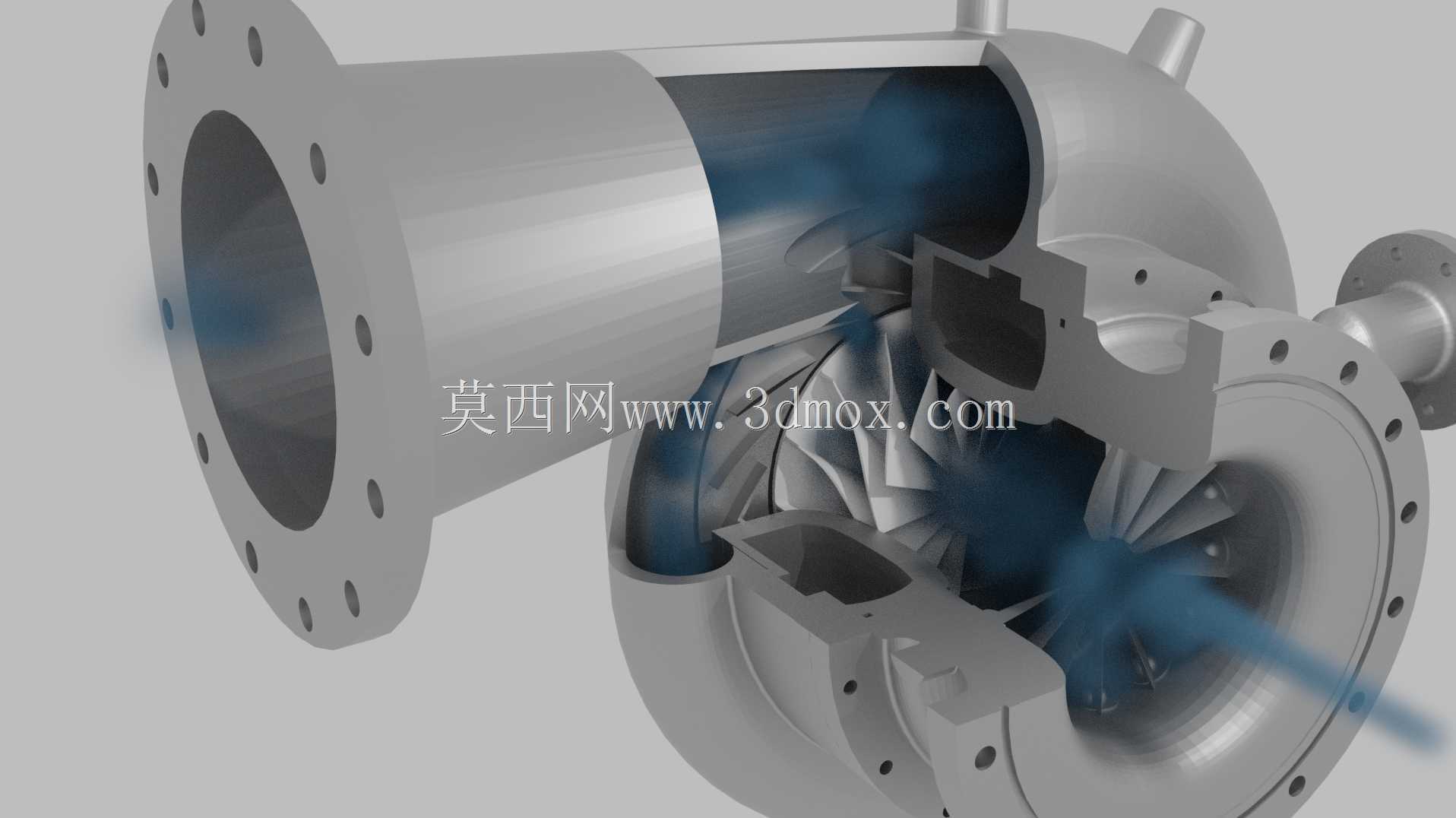

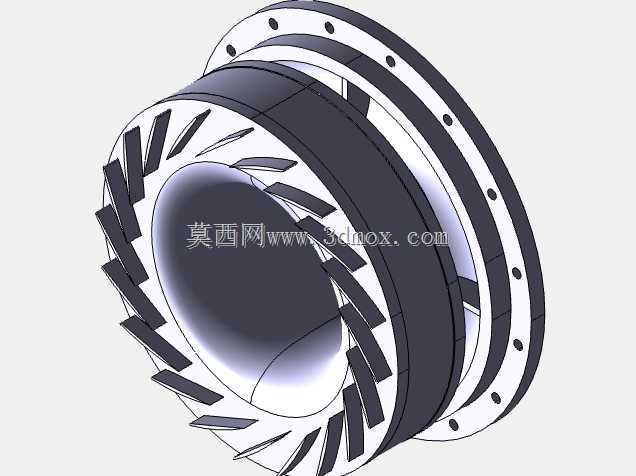

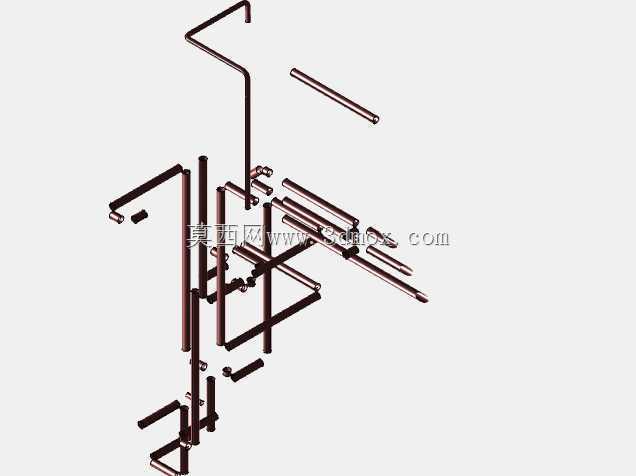

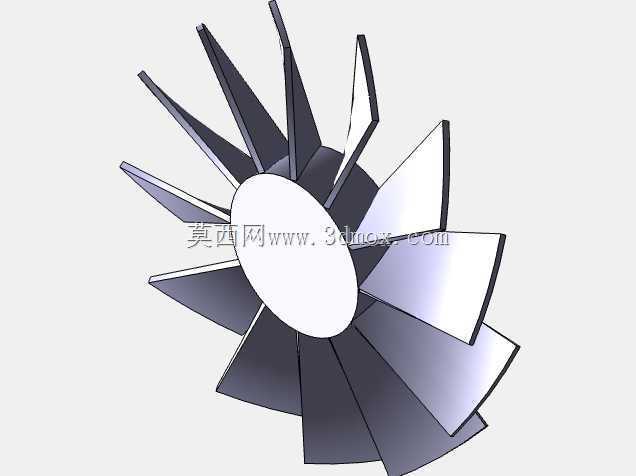

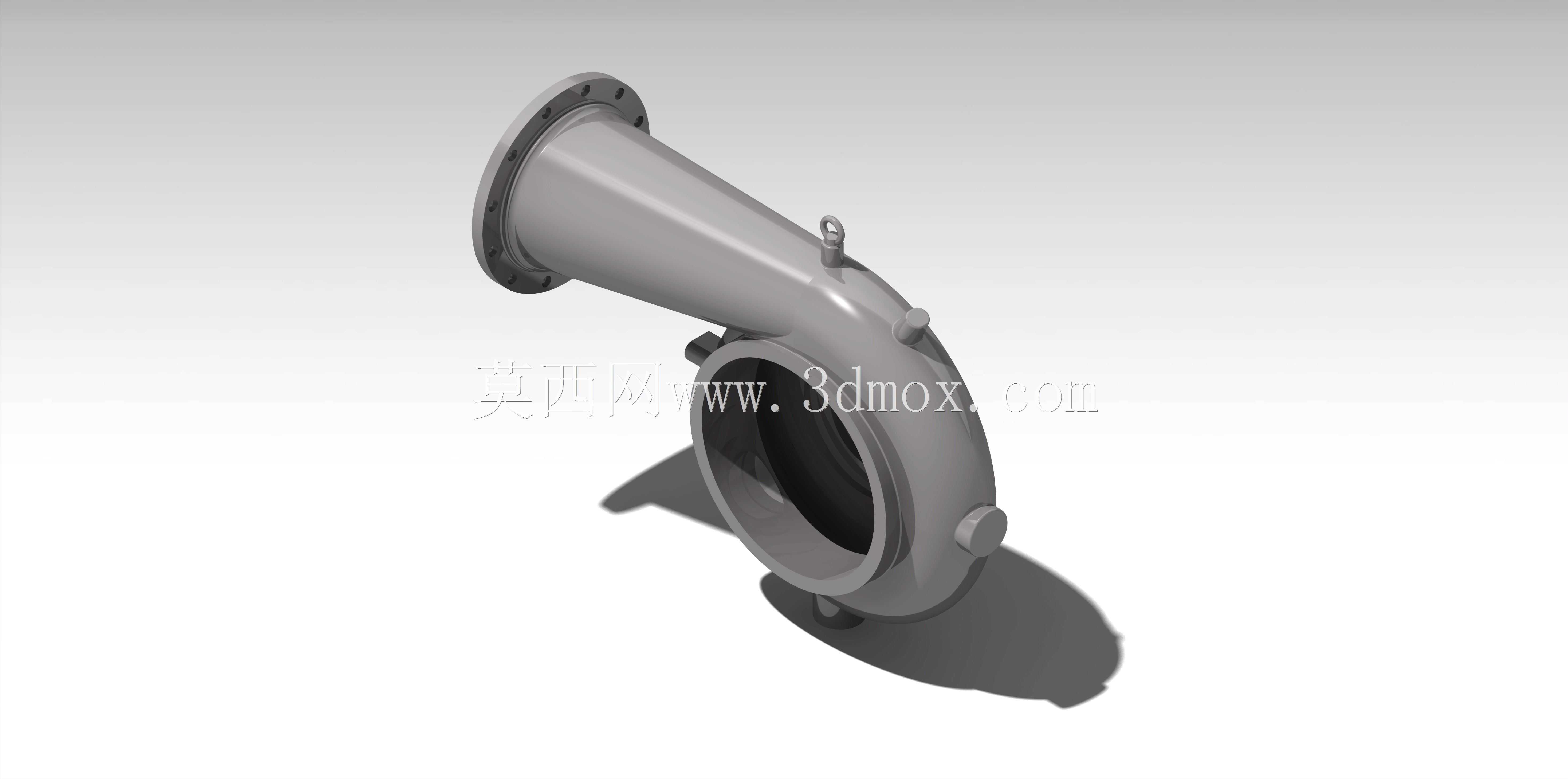

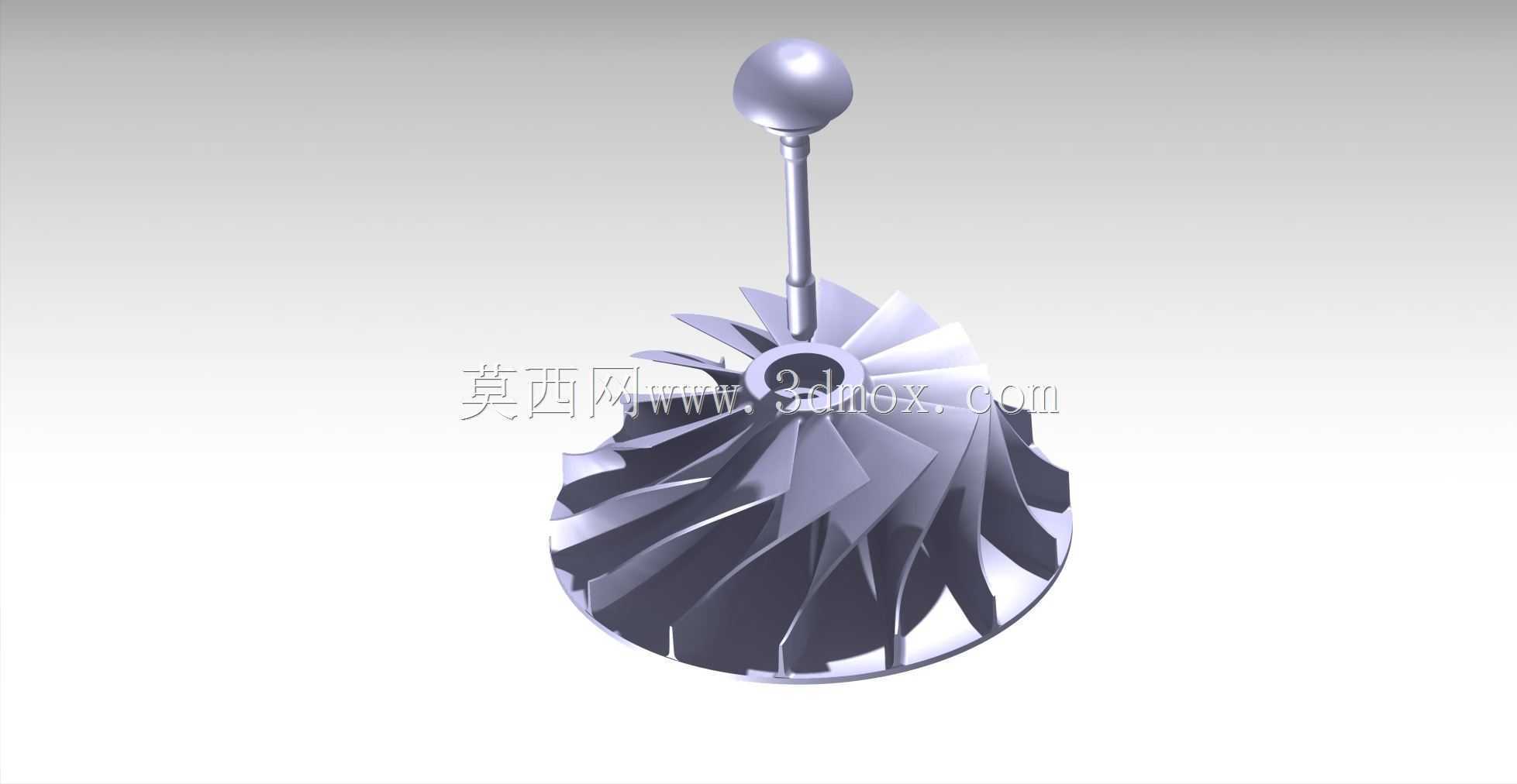

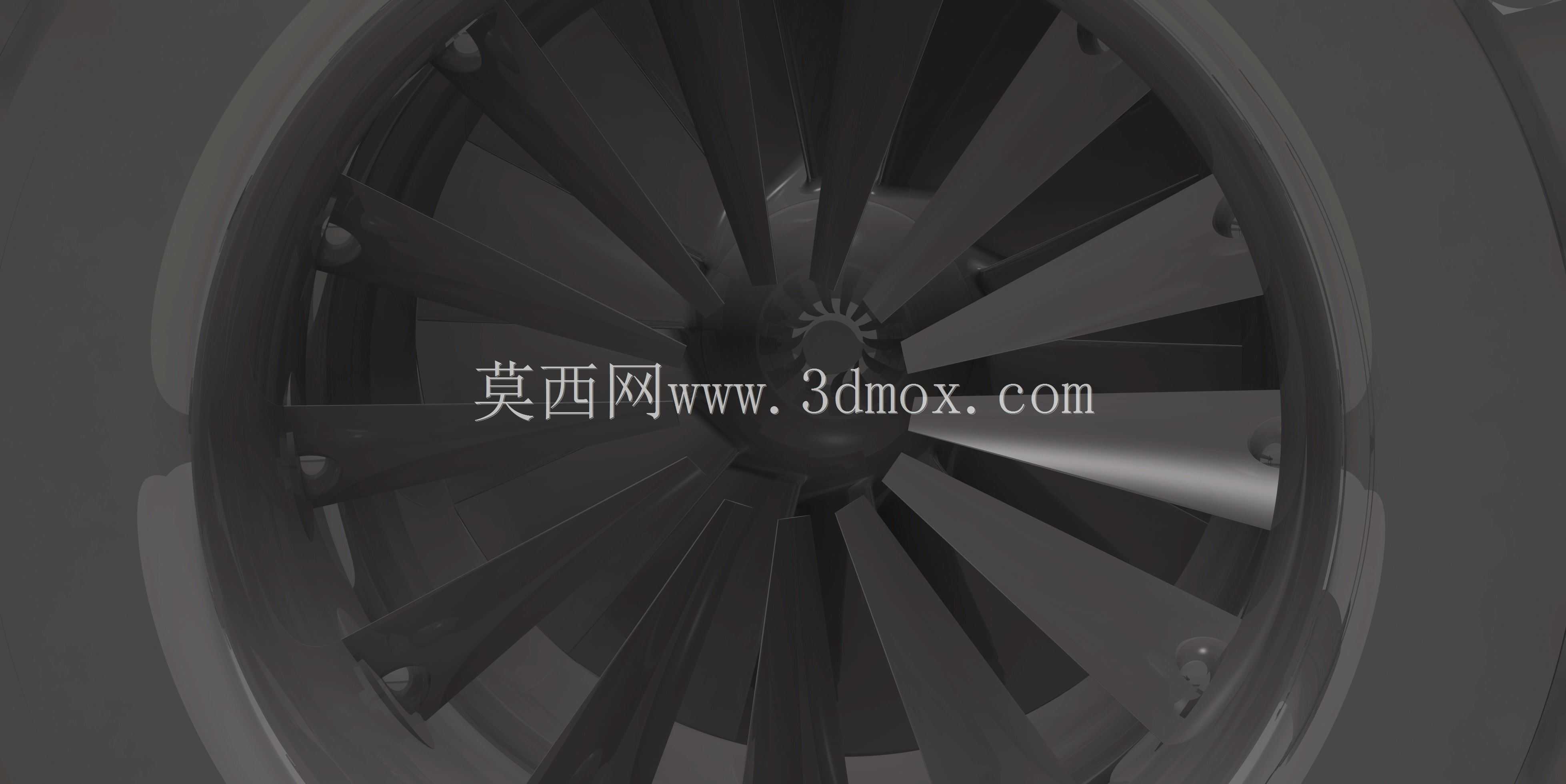

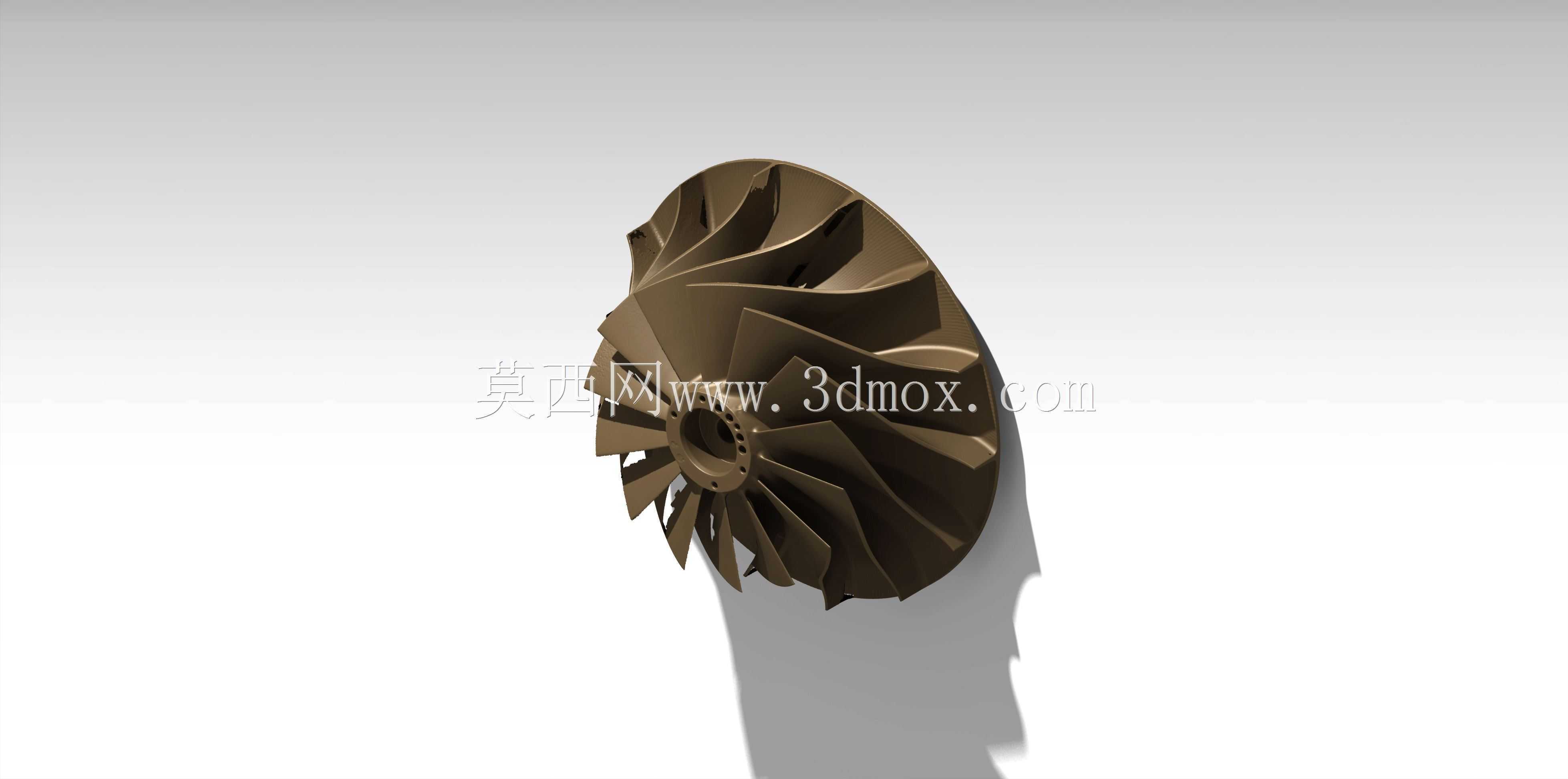

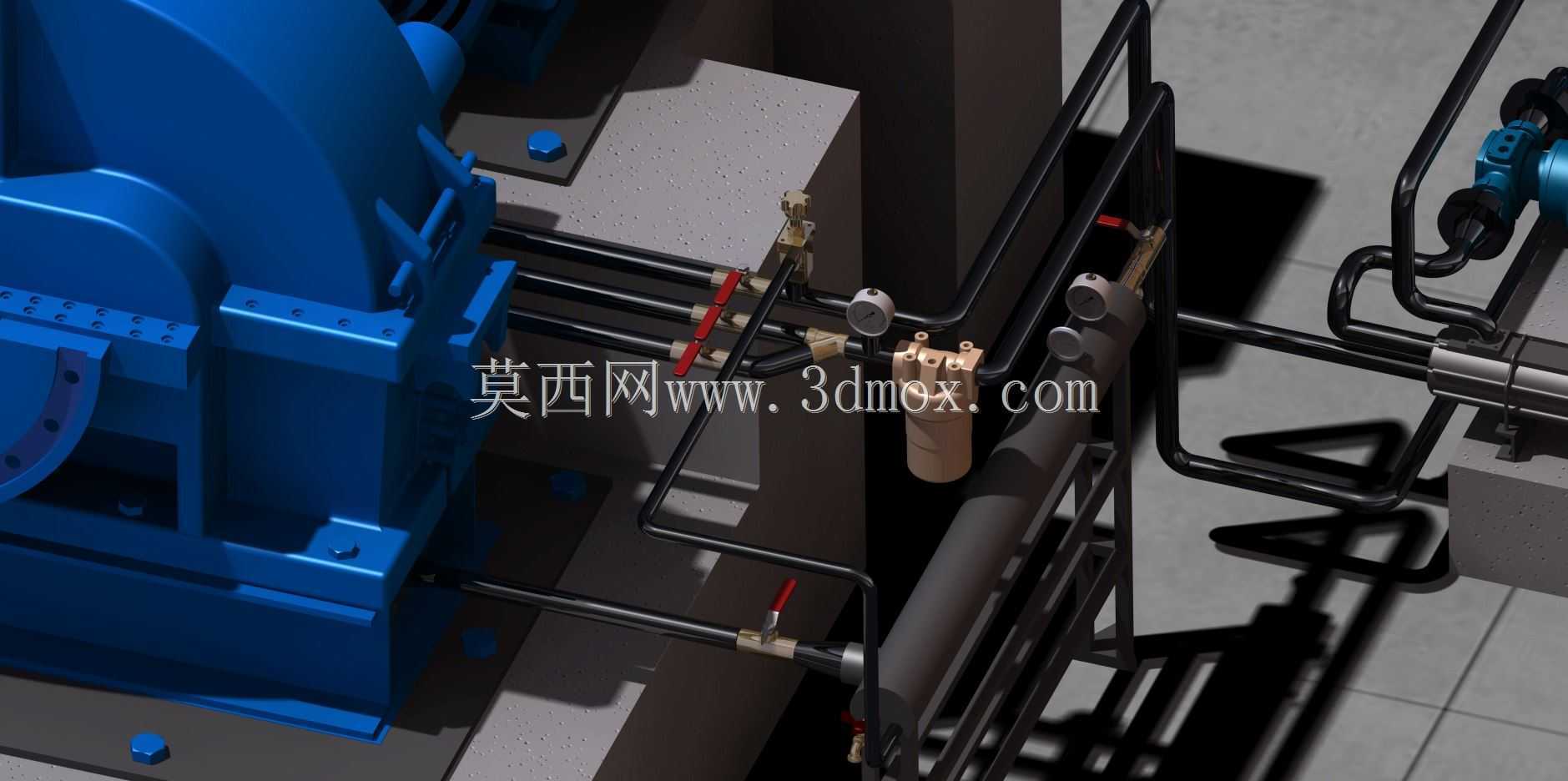

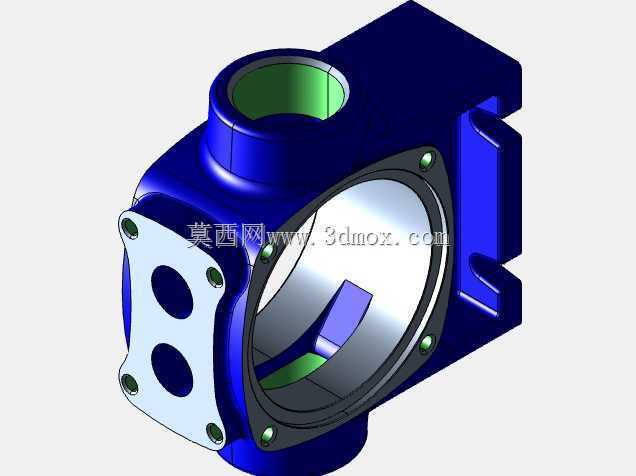

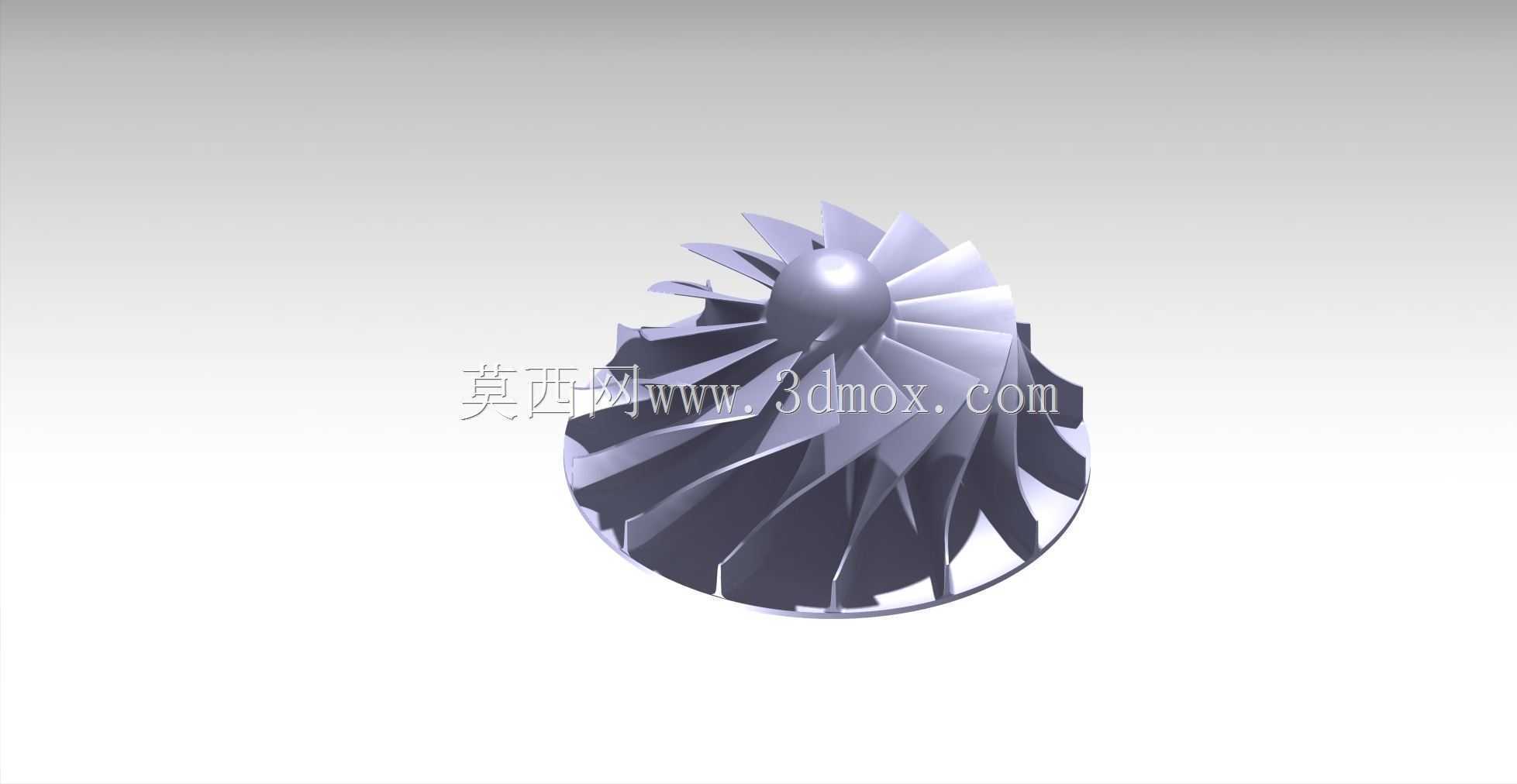

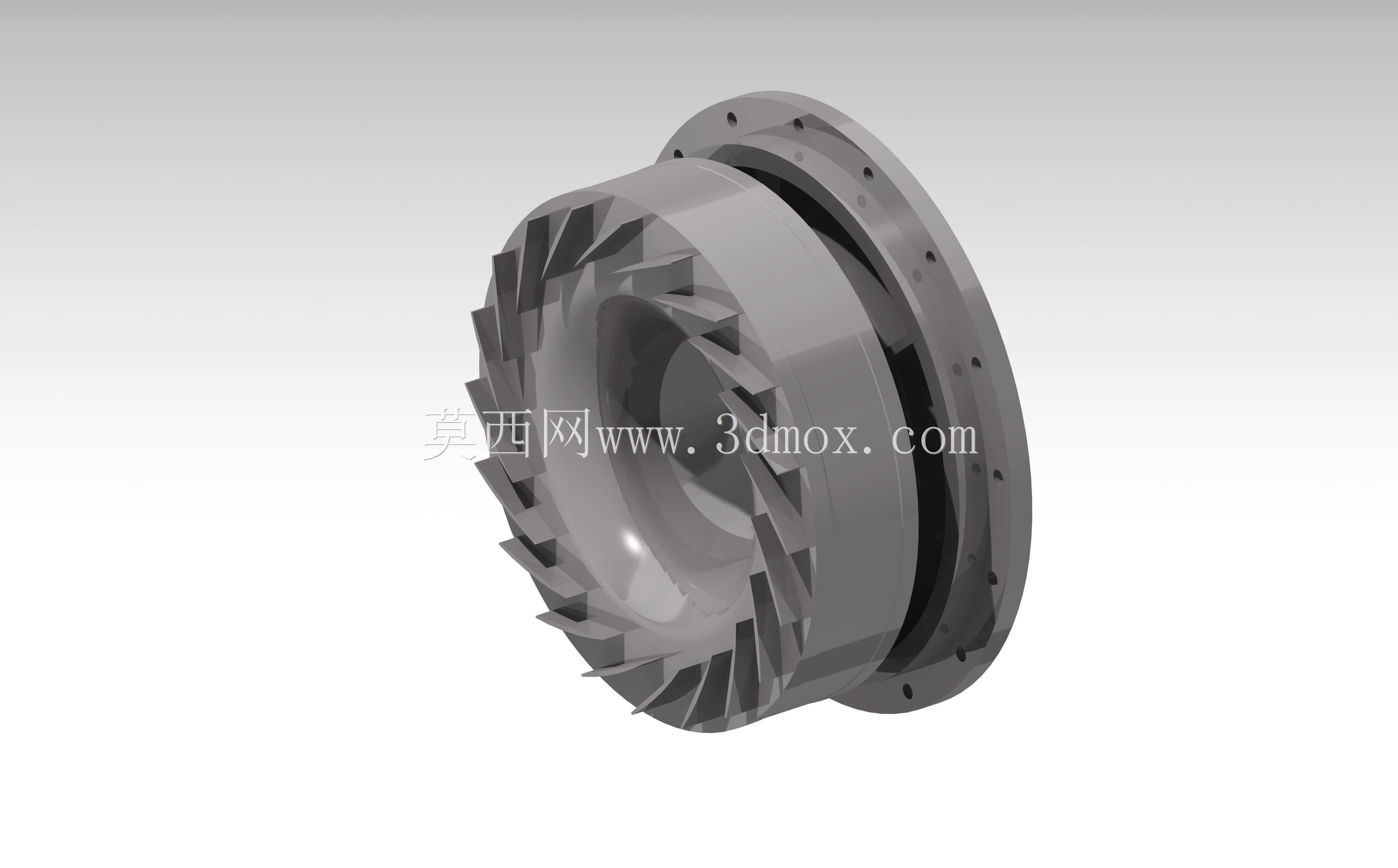

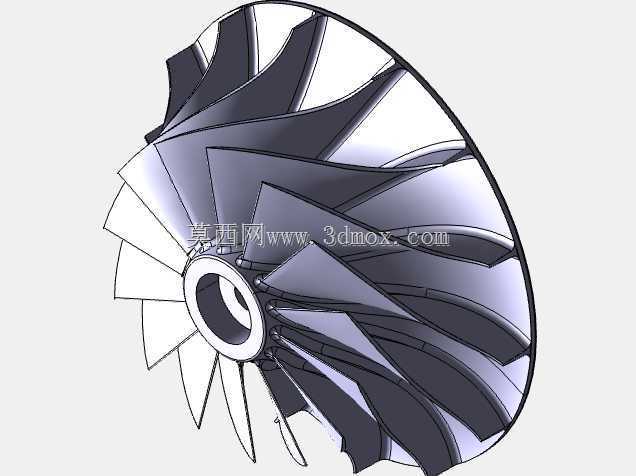

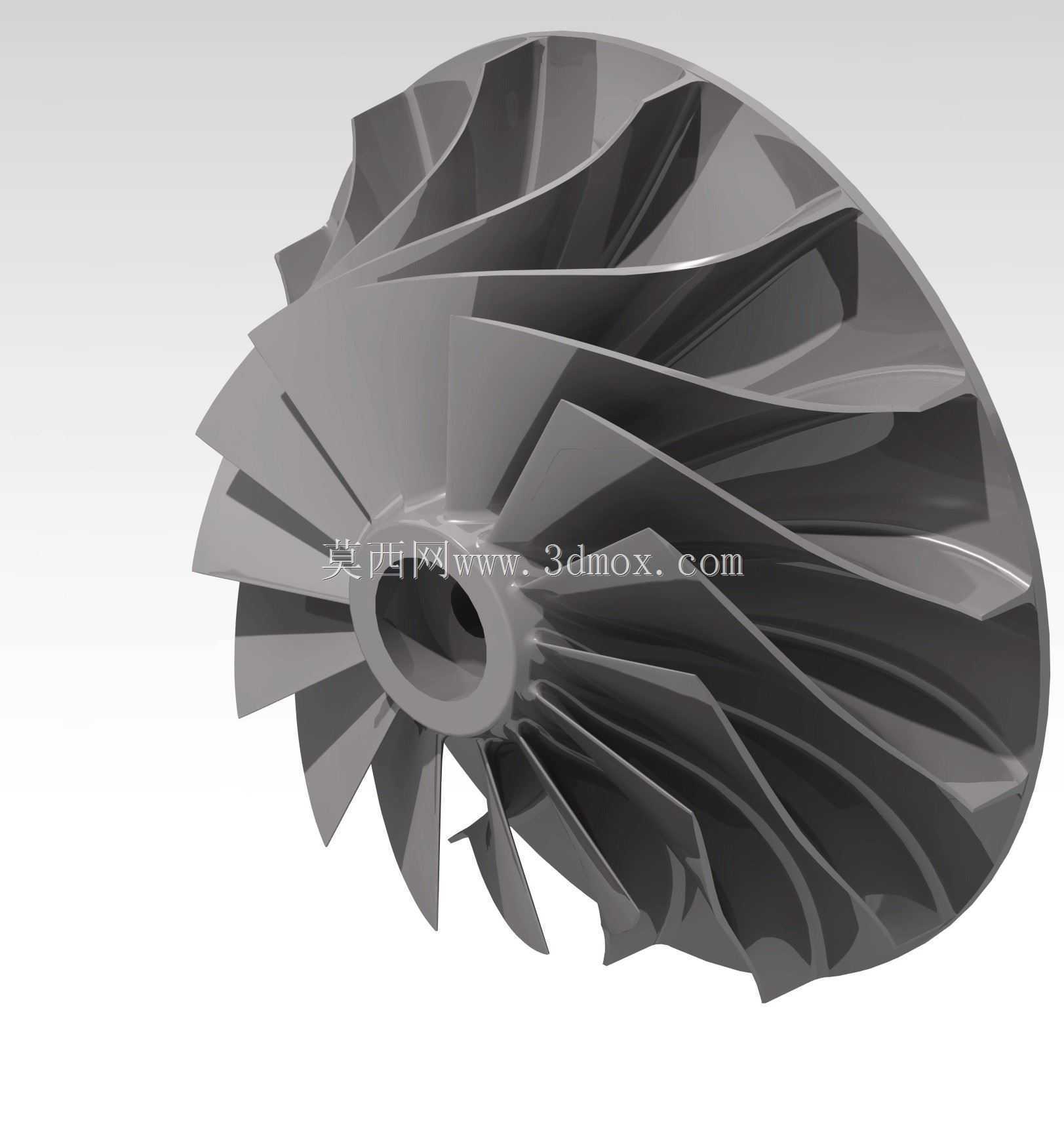

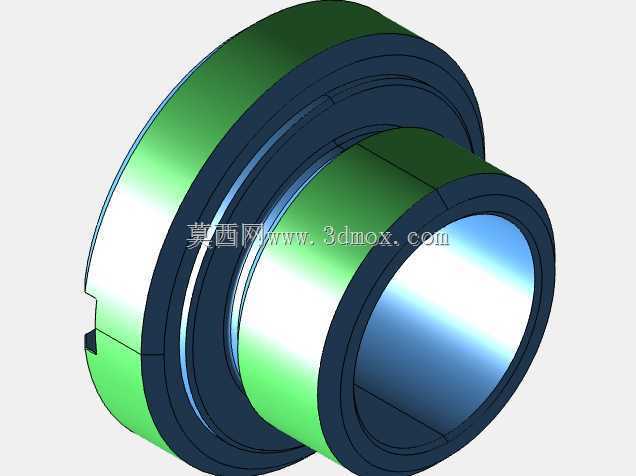

　　无需额外进行结构改制即可完成测试传感器的布设。从功能特性上看，模型采用剖视结构呈现内部流道与叶轮的装配关系，可清晰看到半开式叶轮与扩压器的间隙设计、蜗壳的型线过渡结构、轴承腔的密封布局，其中叶轮的叶片采用三元流设计，叶顶间隙控制在行业通用的0.2-0.5mm区间，兼顾气动效率与运行安全余量，冷却系统的流道环绕轴承腔与蜗壳外壁布置，可同时带走轴承高速运转产生的摩擦热与介质压缩产生的传导热，避免长时间试验过程中出现部件热变形超差的问题。设计思路上，该试验台采用模块化布局思路，将压缩机主机、进气段、排气段、冷却管路、安装支座拆分为独立的可装配模块，各模块之间采用法兰或快接结构连接，既方便试验过程中更换不同参数的叶轮、

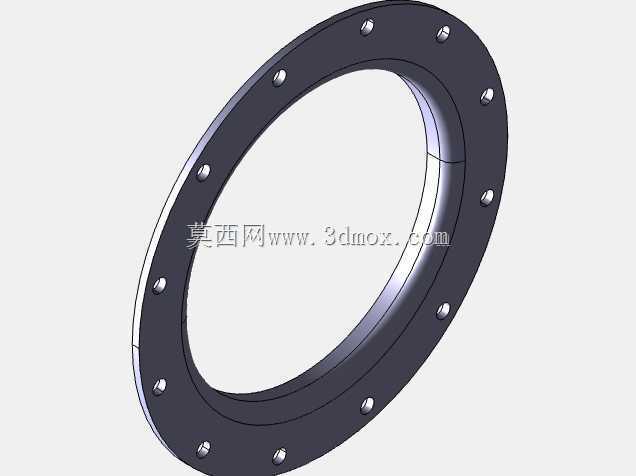

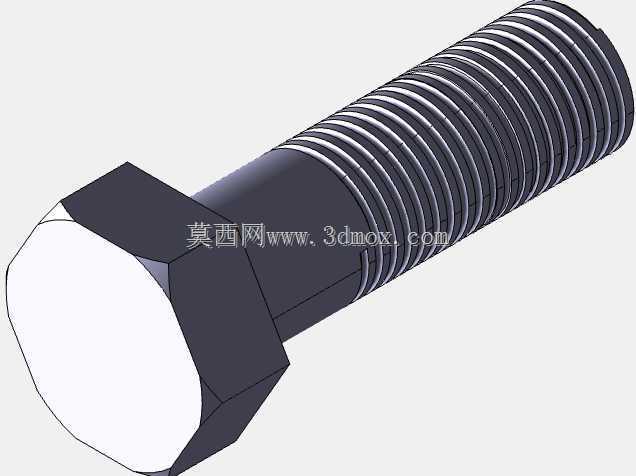

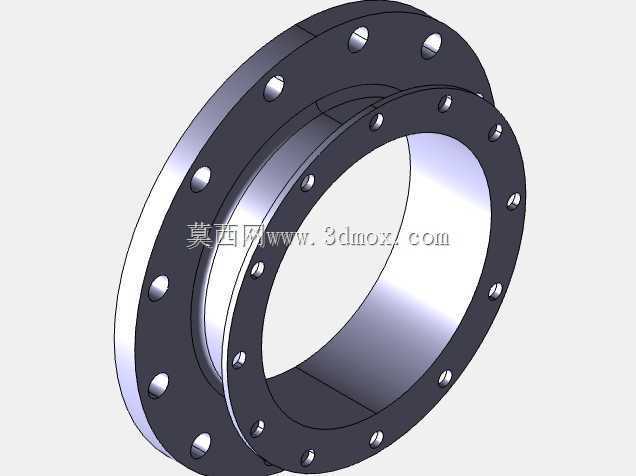

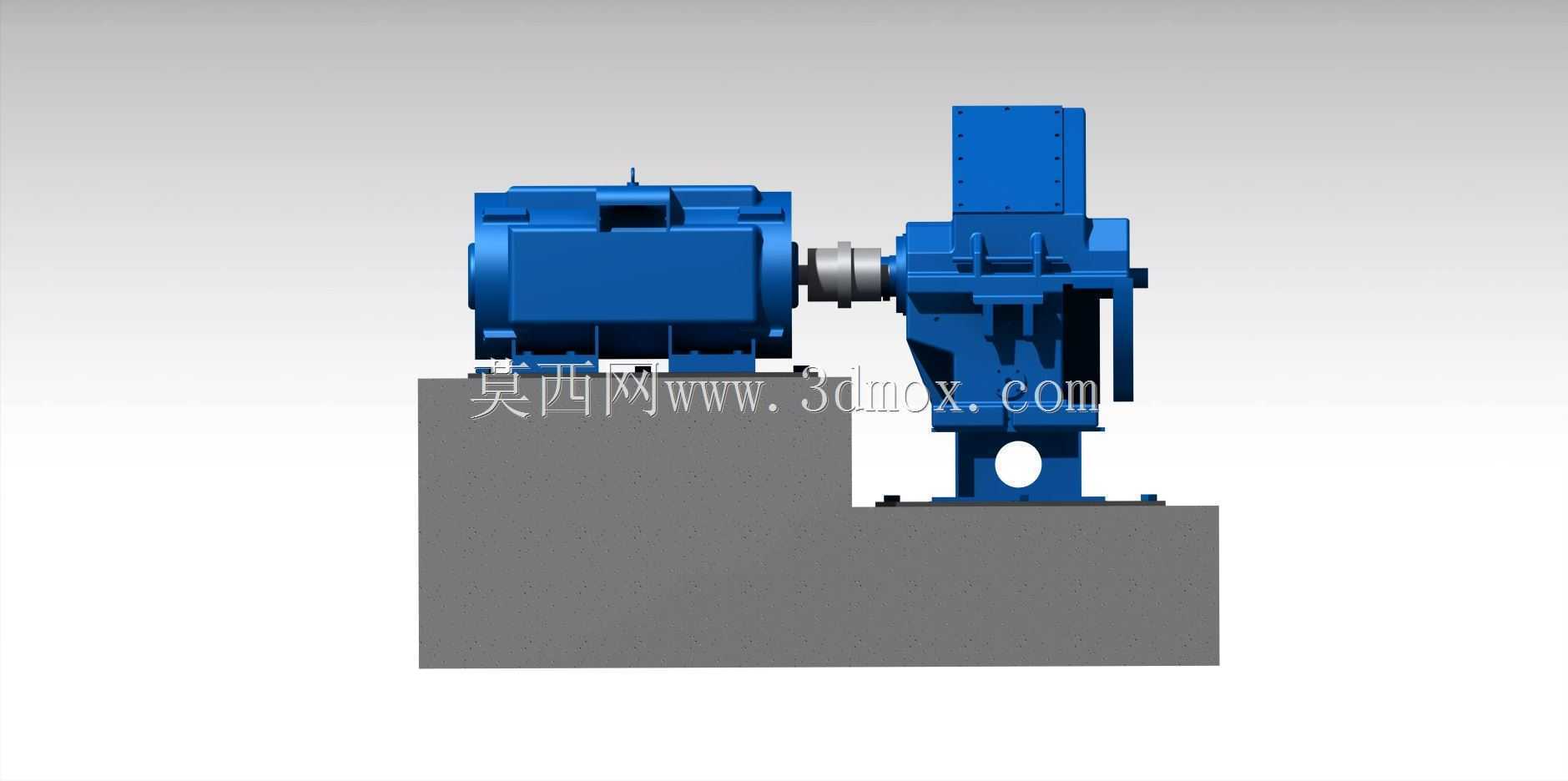

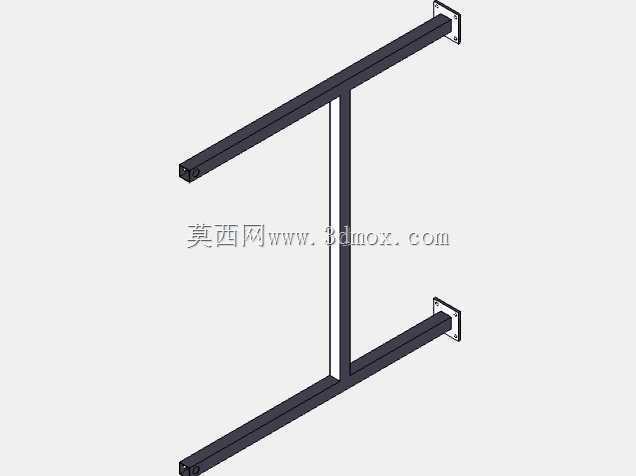

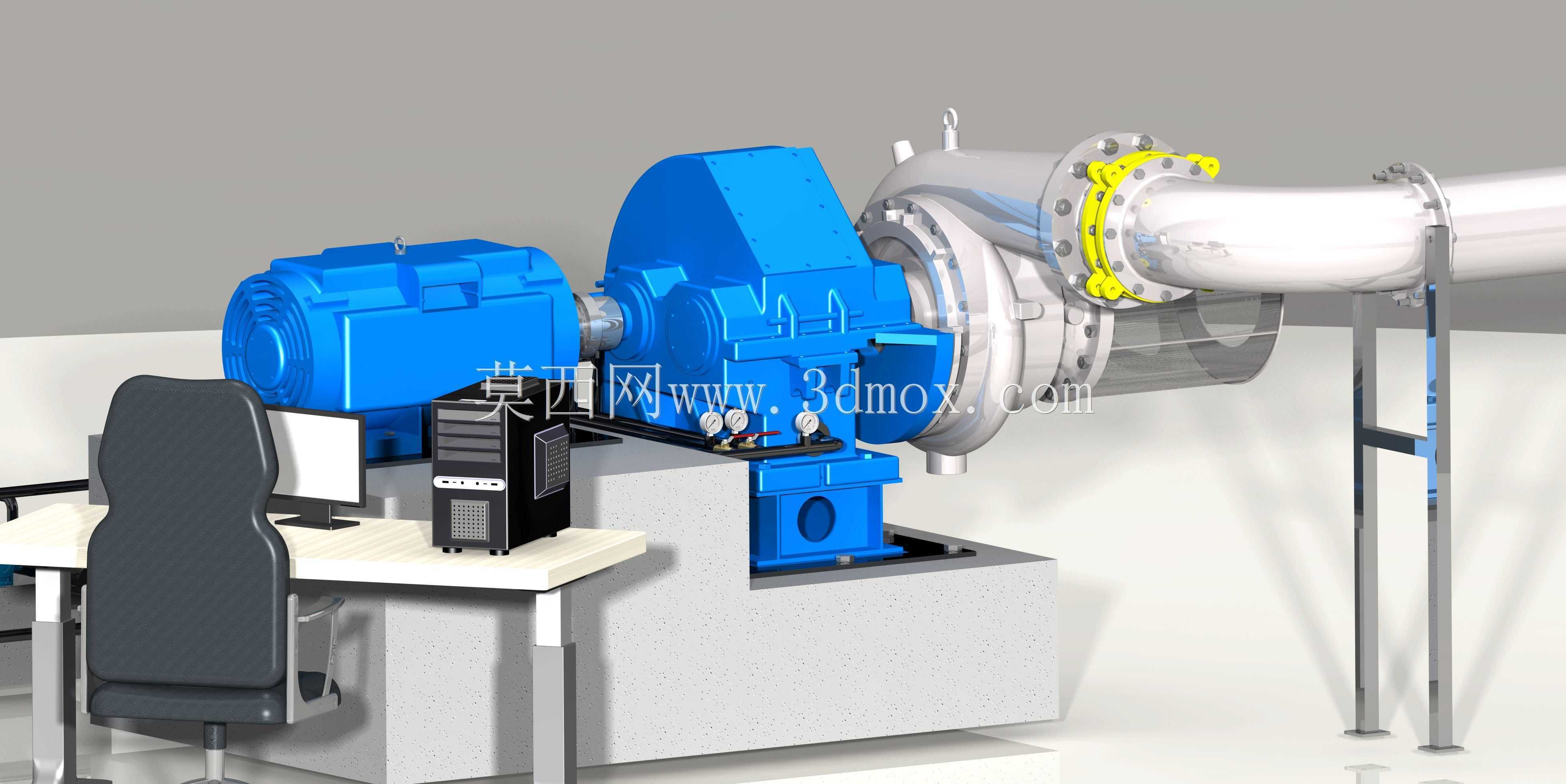

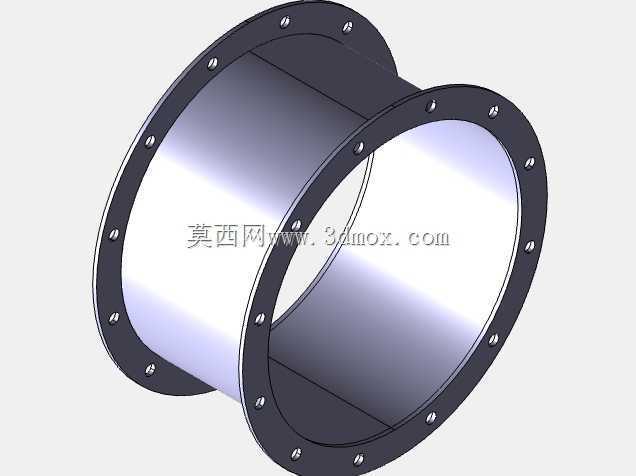

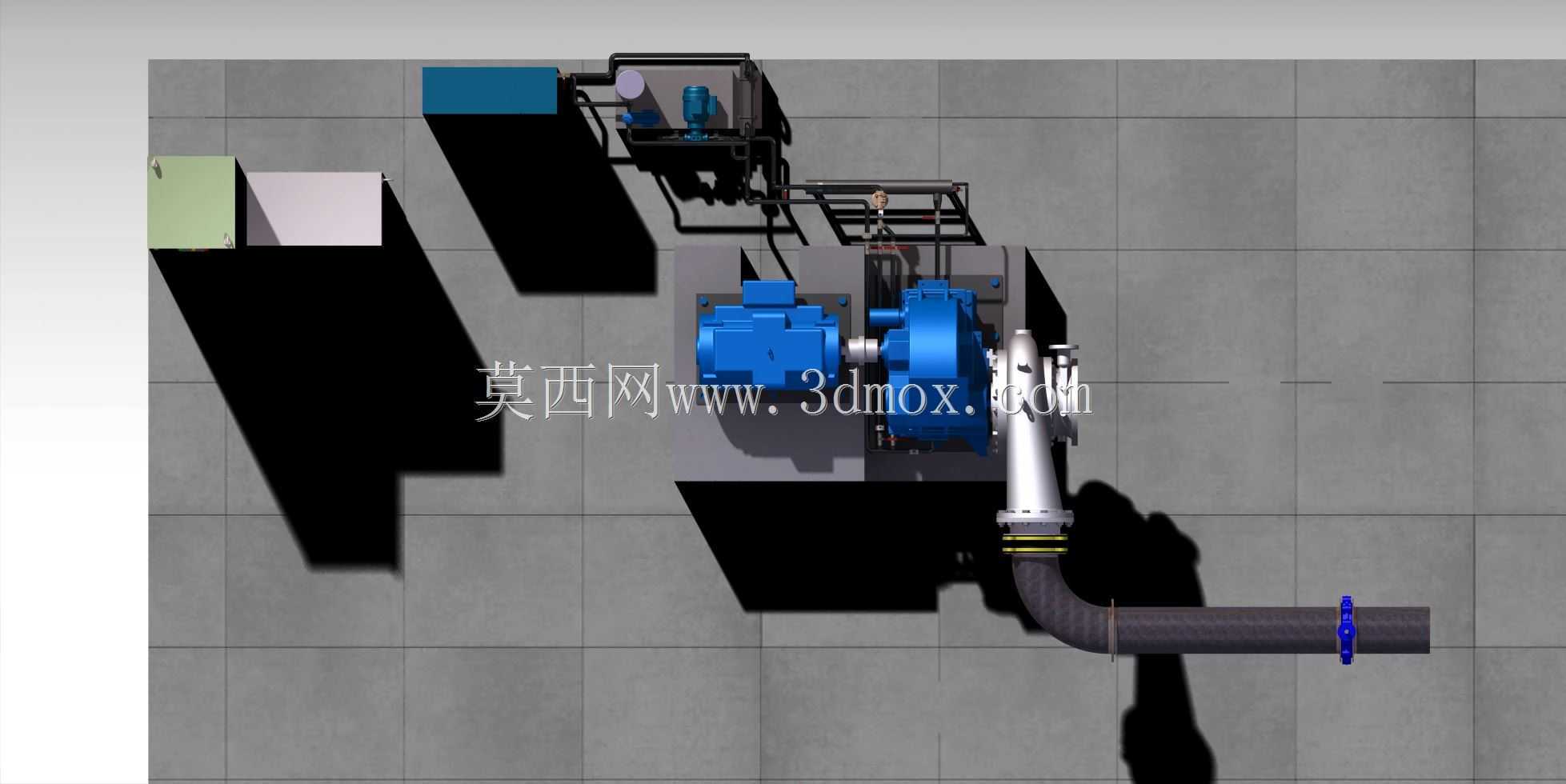

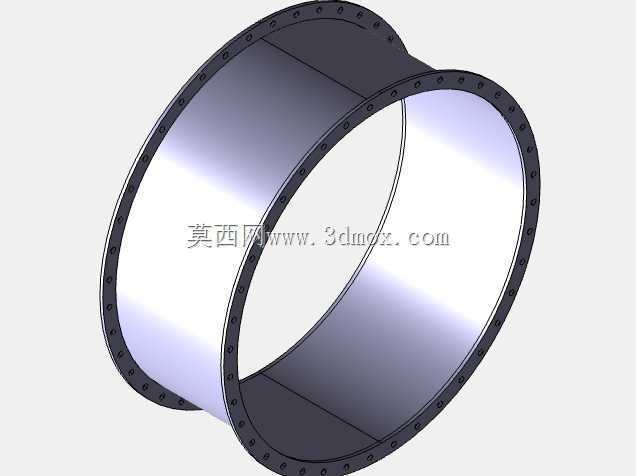

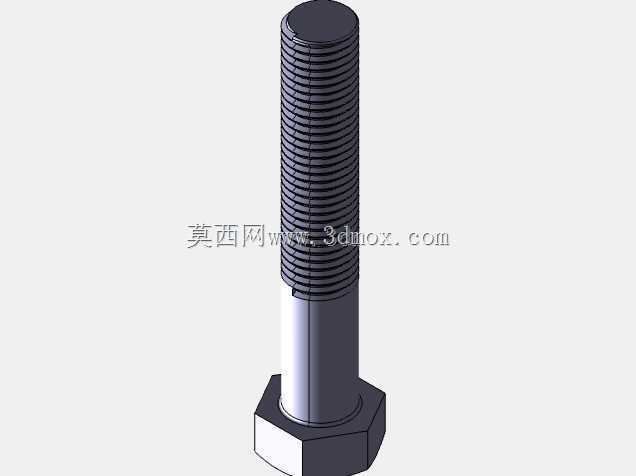

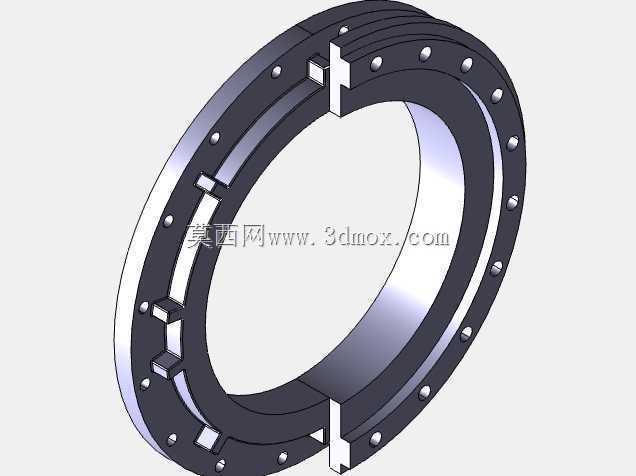

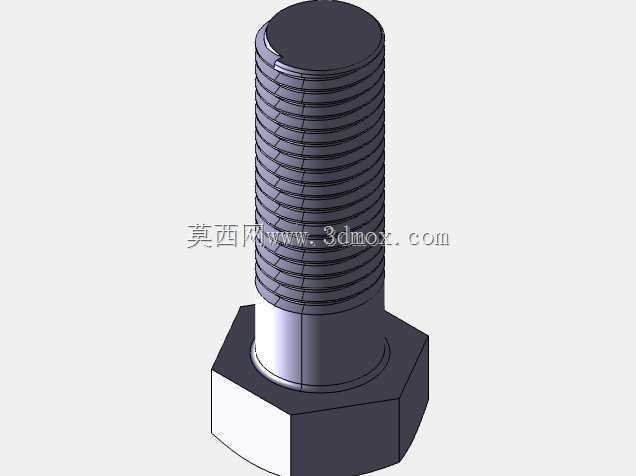

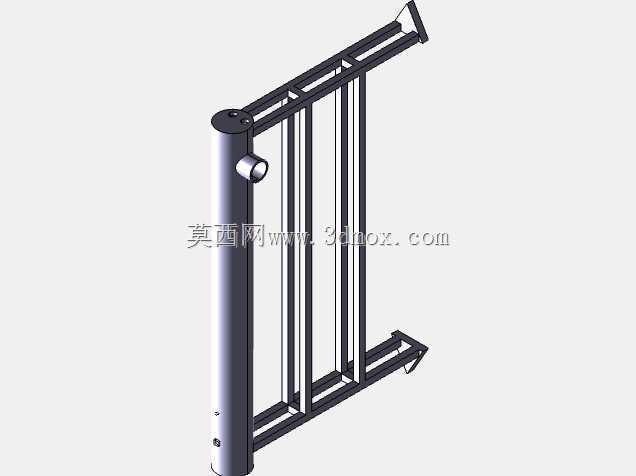

　　扩压器部件进行对比测试，也可根据试验室的实际场地条件调整各模块的相对安装位置，主机的安装支座采用筋板加强结构，可承受最高数万转每分钟的叶轮运转带来的振动载荷，支座底部预留了地脚螺栓安装孔，可直接固定在试验室的T型槽平台上，安装孔的位置度公差控制在0.1mm以内，避免装配后出现主机轴系与管路不同心的问题。外形尺寸与安装边界方面，进气端法兰的公称直径匹配DN300标准压力容器法兰规格，法兰端面的螺栓孔数量与孔径完全符合GB/T9119标准要求，主机本体的最大回转半径控制在800mm以内，配套管路的最低安装高度距离安装基准面300mm，预留了足够的操作空间用于日常的传感器接线、部件检查与维护操作，

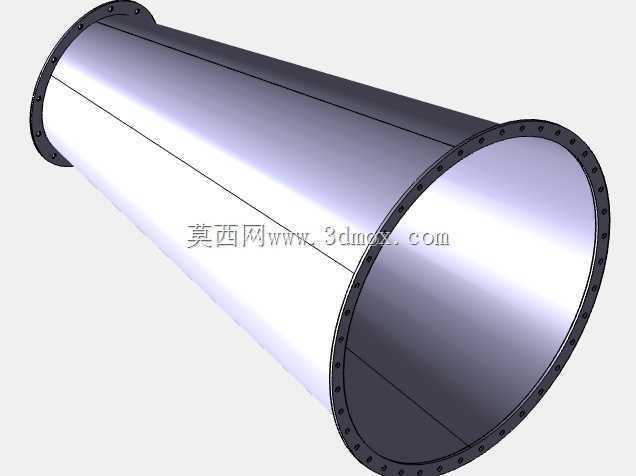

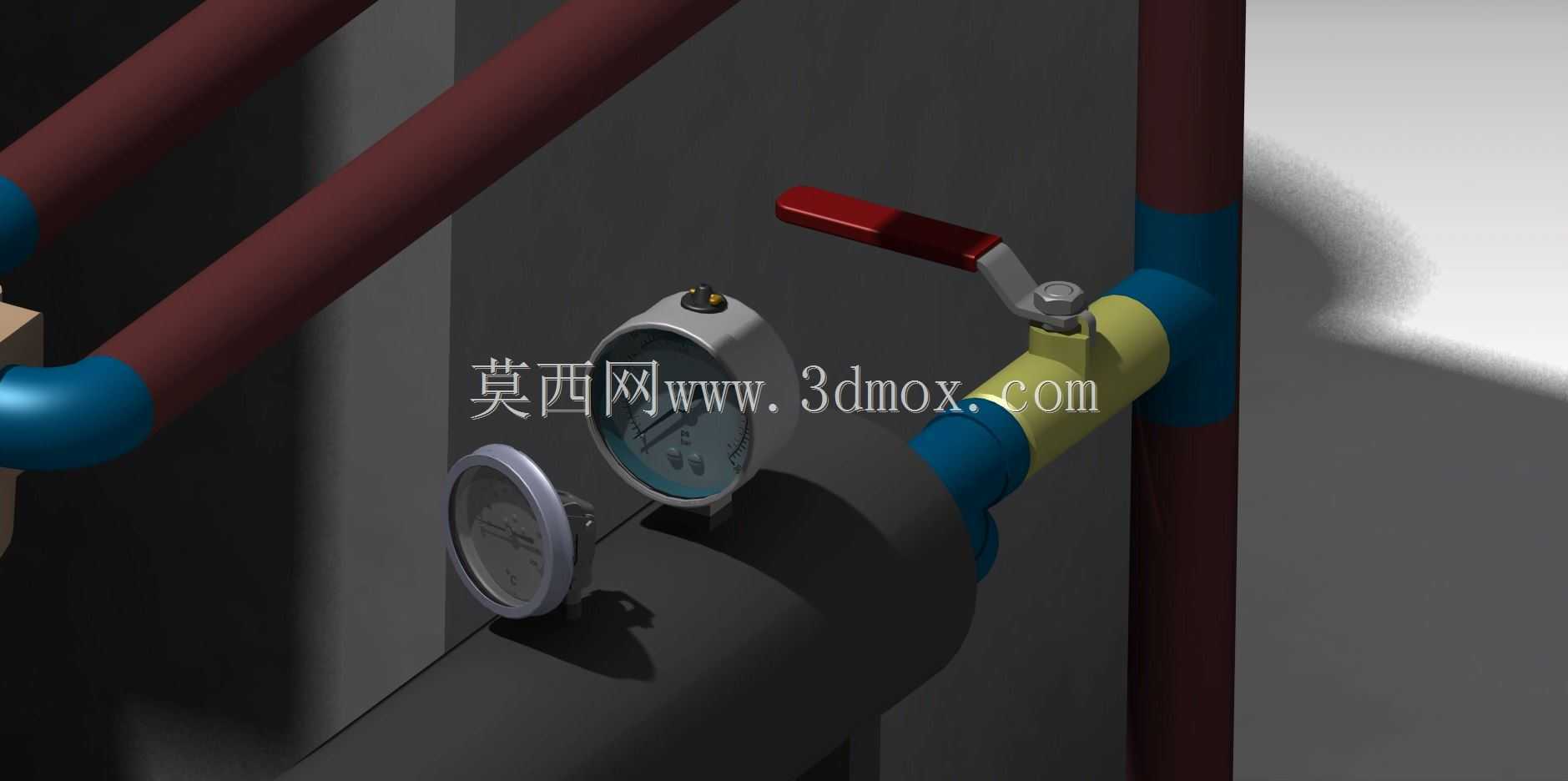

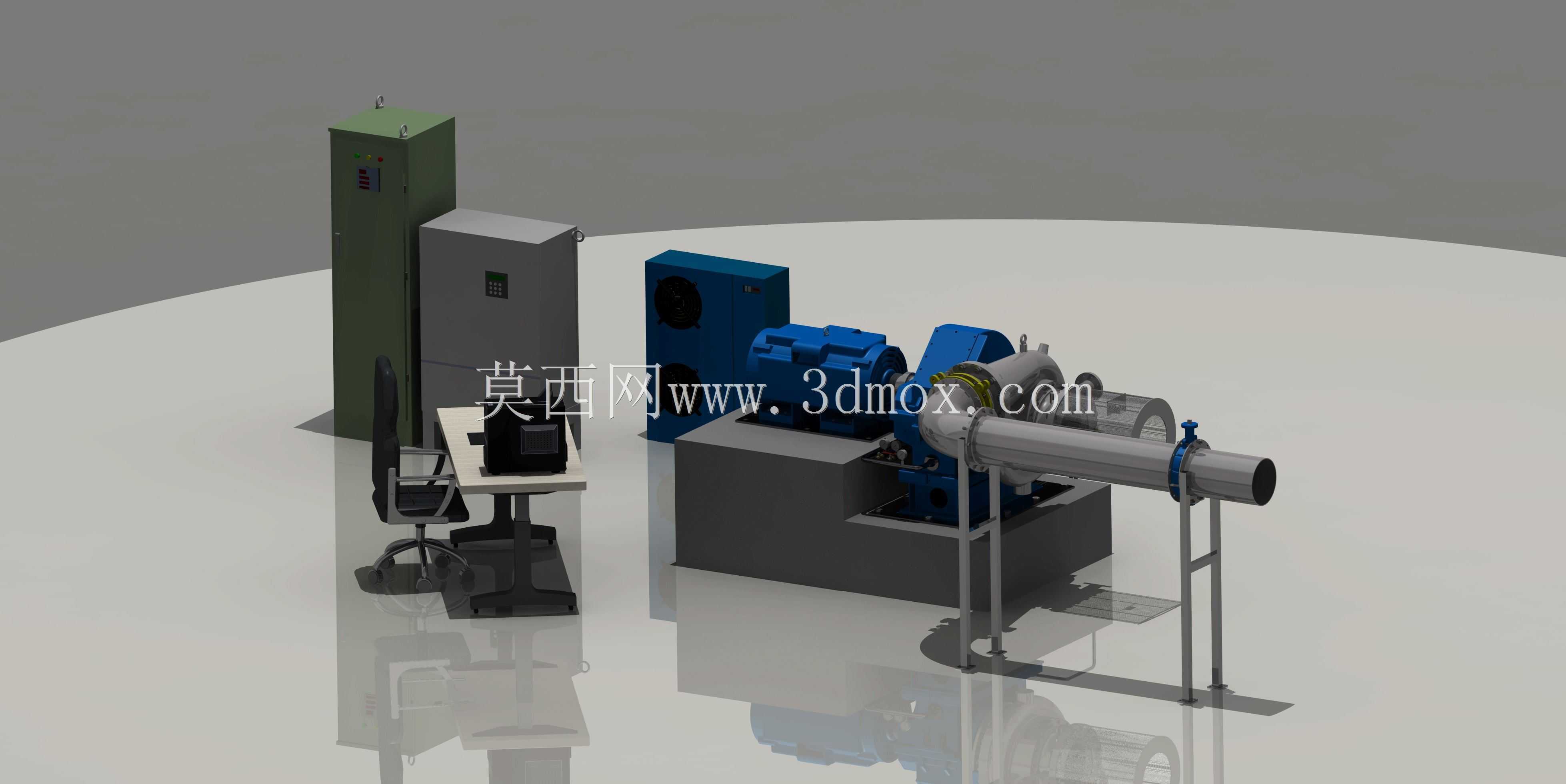

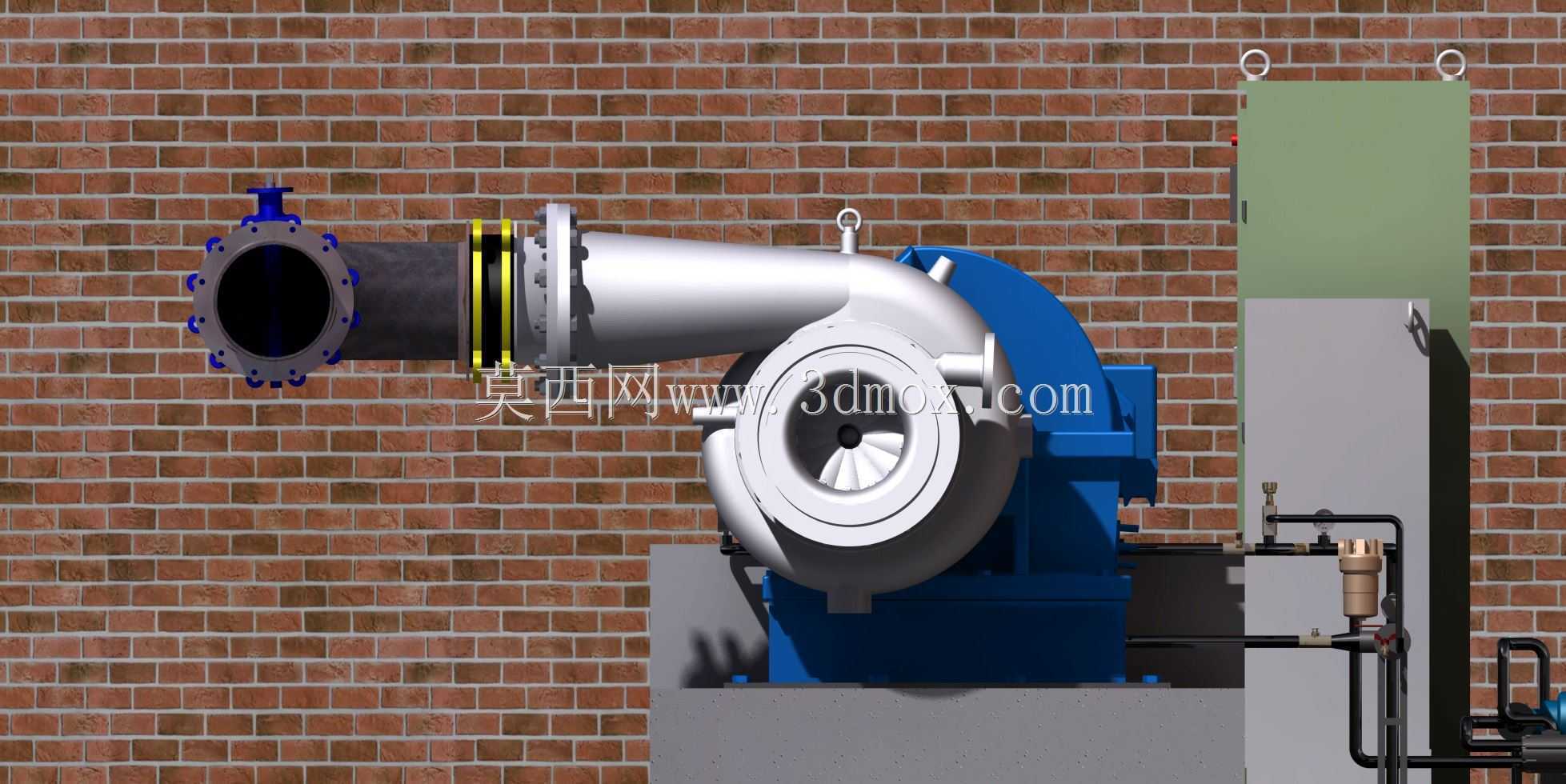

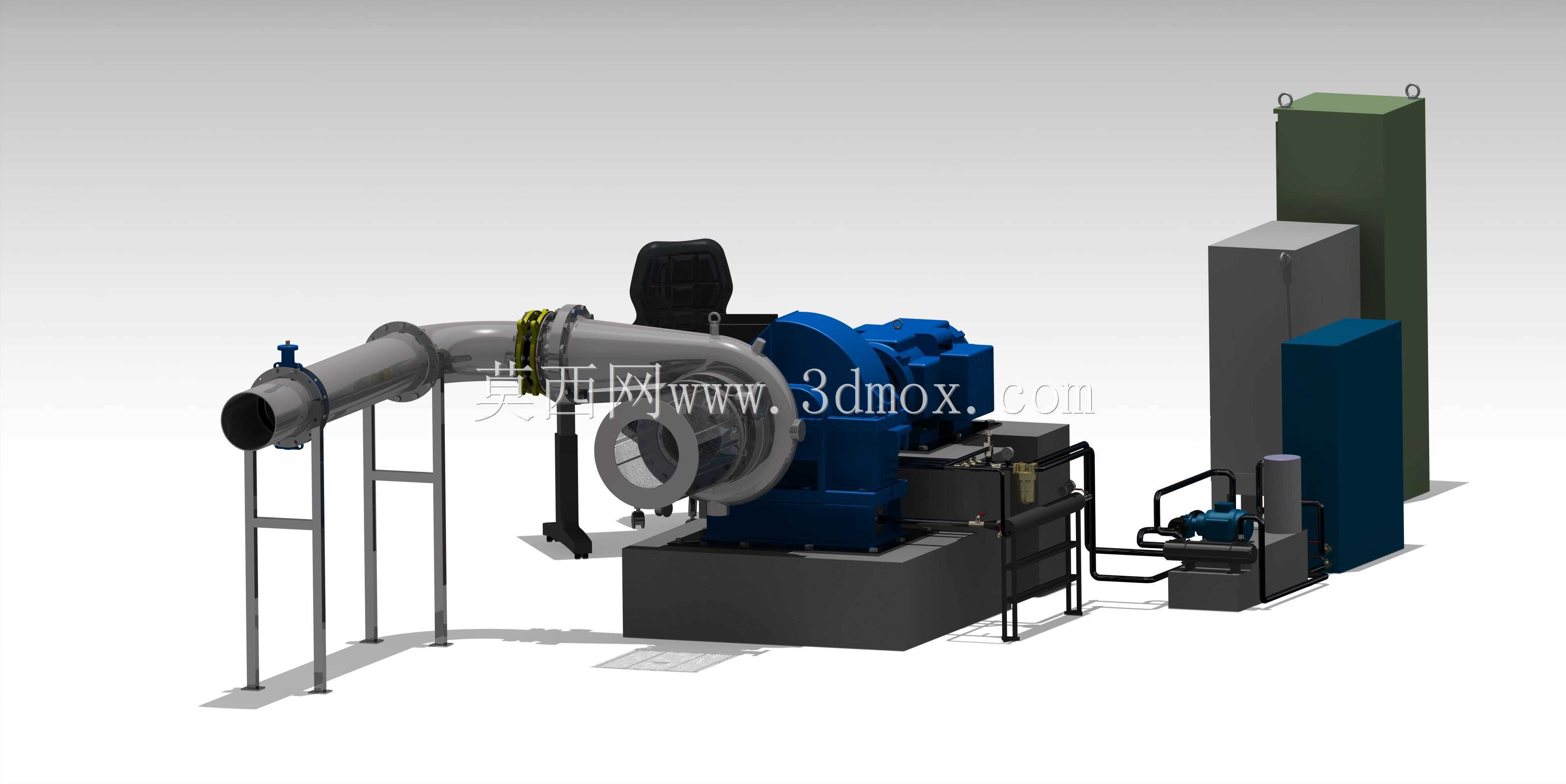

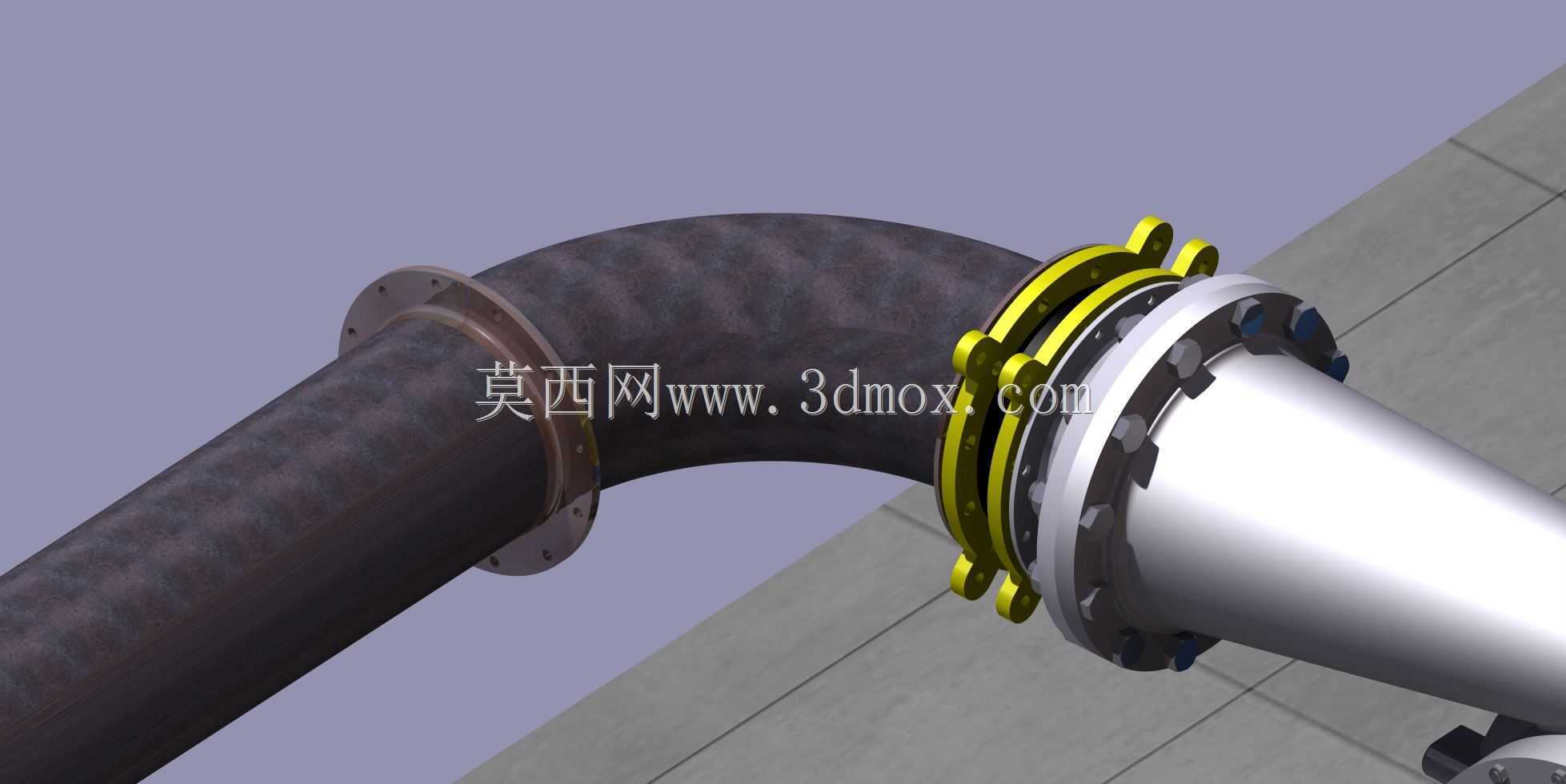

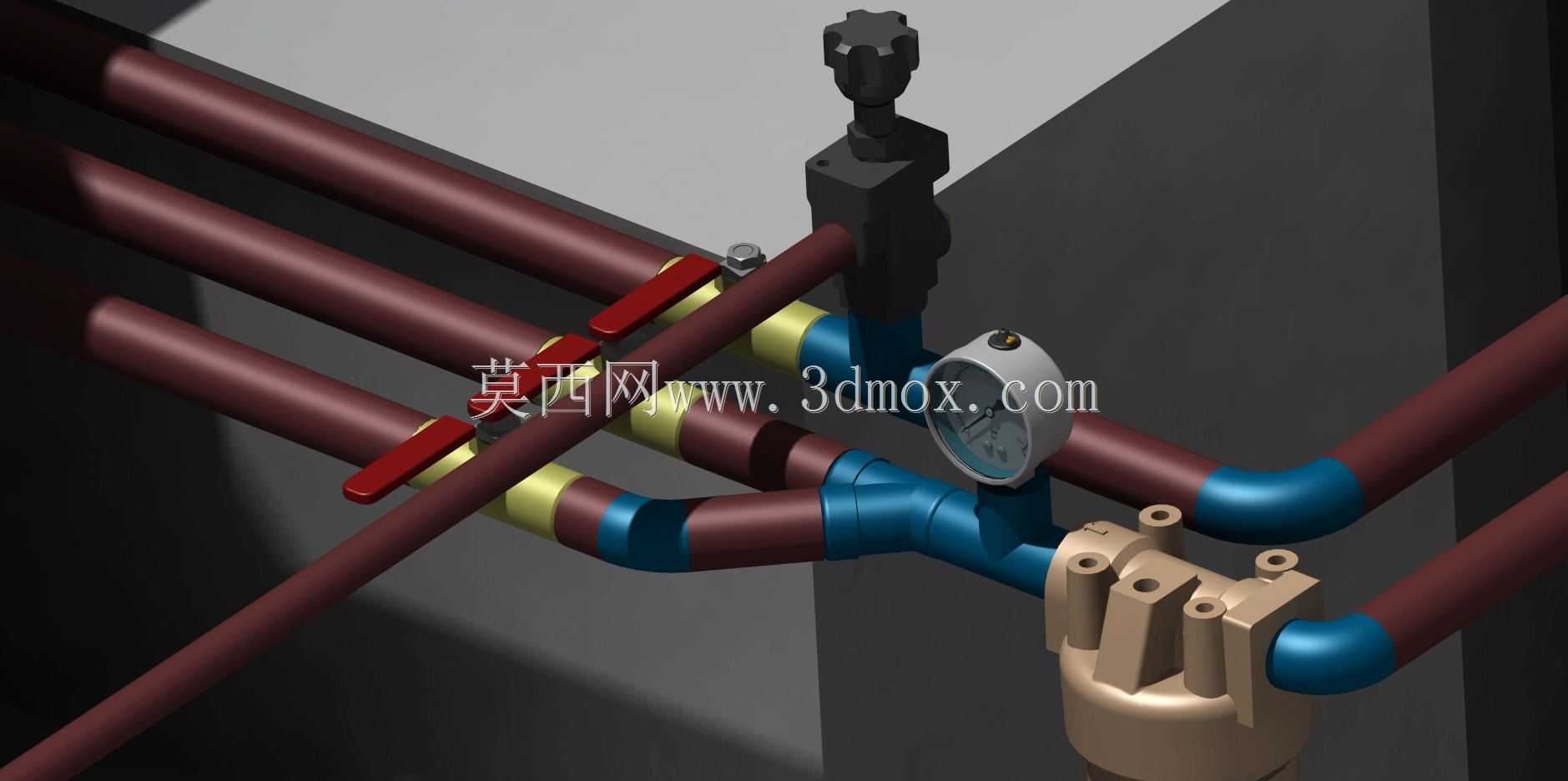

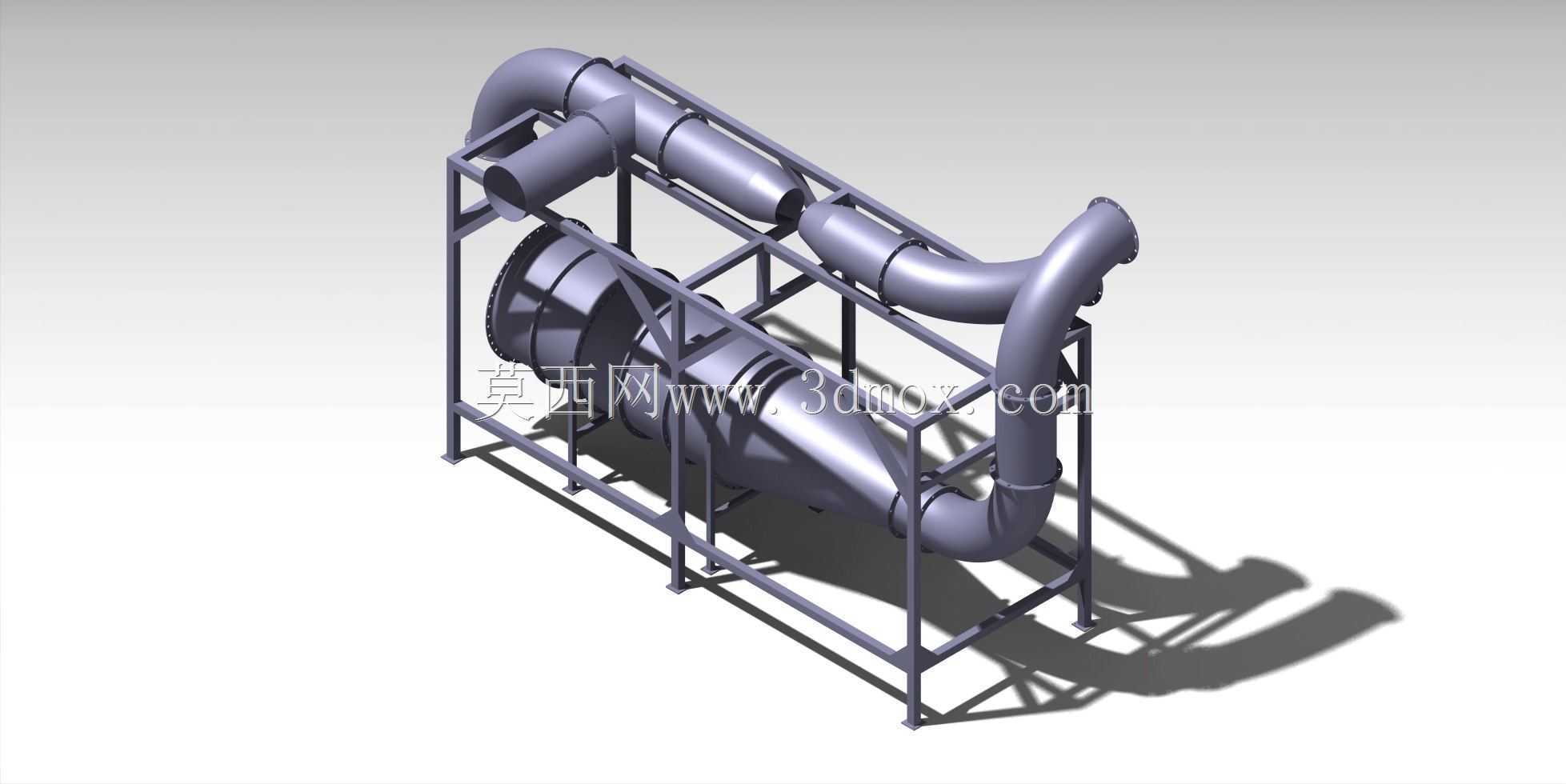

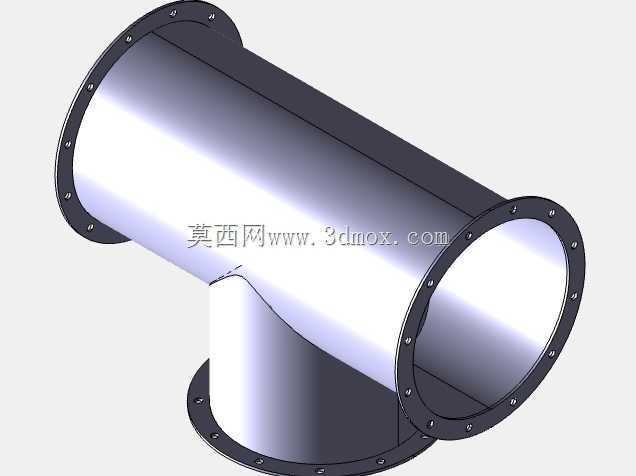

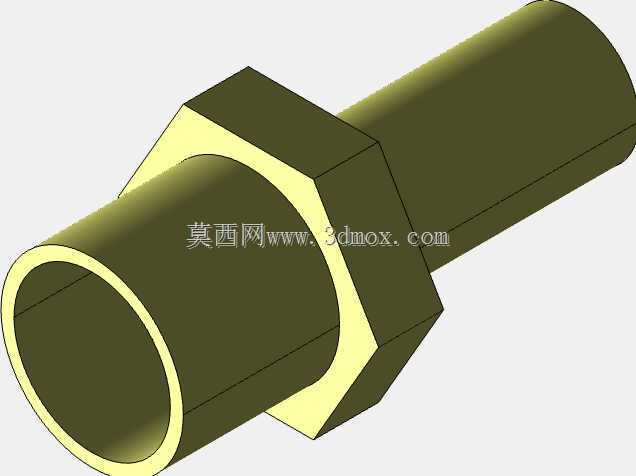

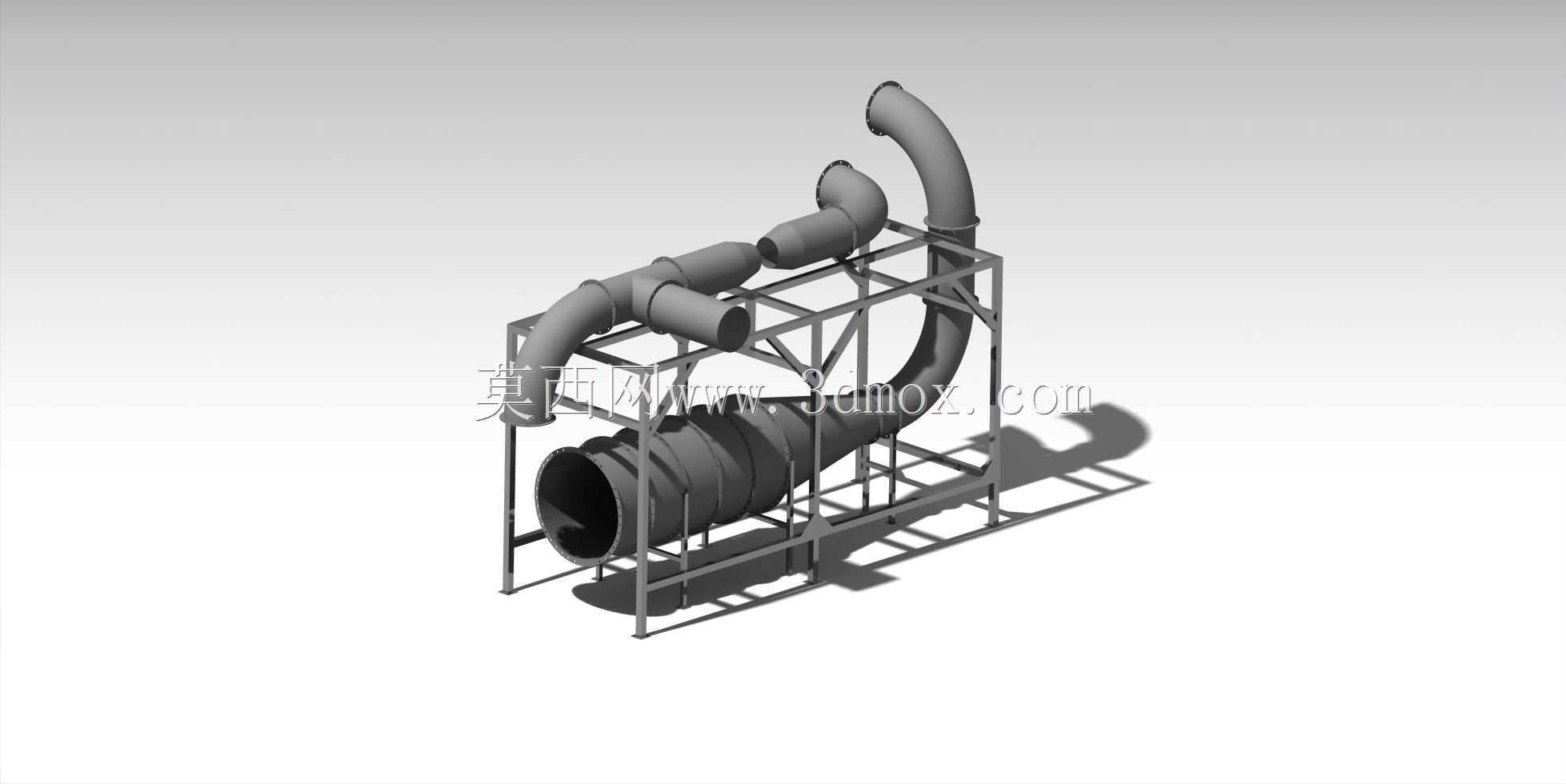

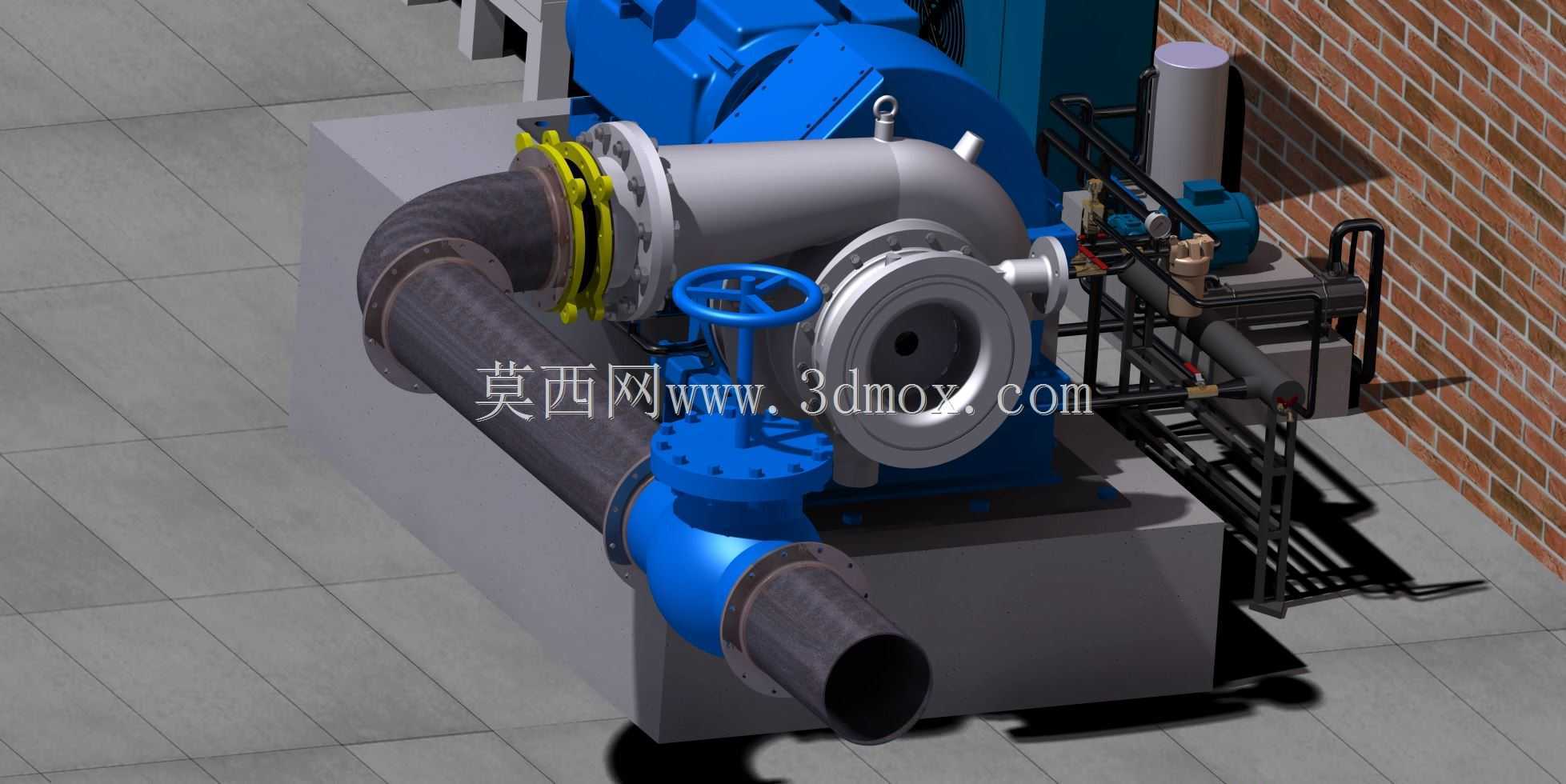

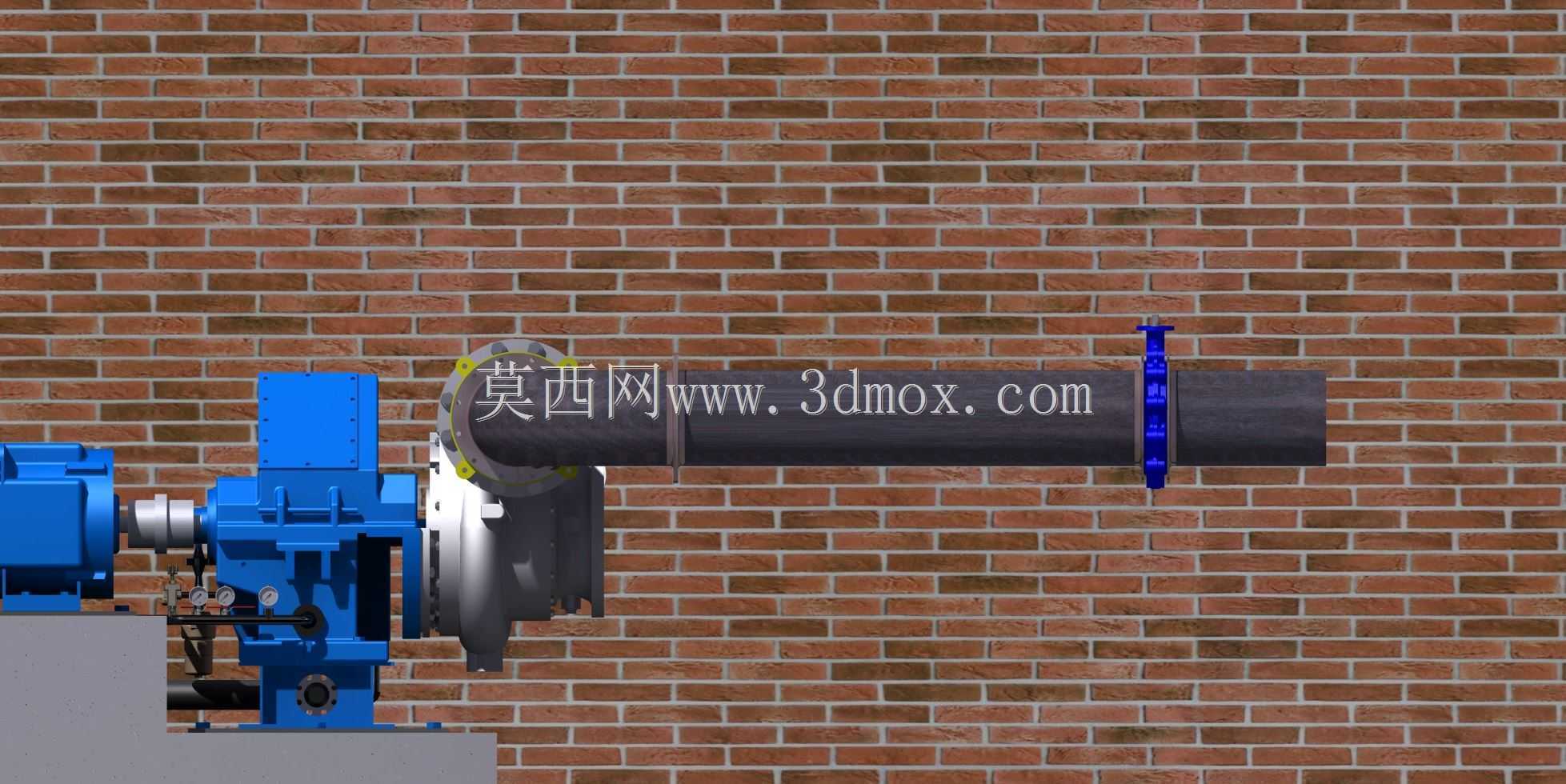

　　排气侧的管路出口中心高度与进气端法兰中心高度保持一致，方便对接试验室现有排气总管，冷却系统的进出水口采用DN50标准管螺纹接口，可直接对接试验室的循环冷却水系统，无需额外配置转接头。在实际工程应用中，这类完整的试验台三维结构可帮助结构工程师提前排查管路干涉、操作空间不足、维护路径受阻等常见的设计问题，也可作为气动仿真的几何模型基础，直接导入仿真软件划分网格进行流场计算，相较于仅建立压缩机本体模型，完整的试验台结构可还原进出口管路的流场畸变影响，让仿真计算结果更贴近实际试验数据，减少后续试验过程中的设计迭代次数，缩短整个压缩机产品的研发周期。
